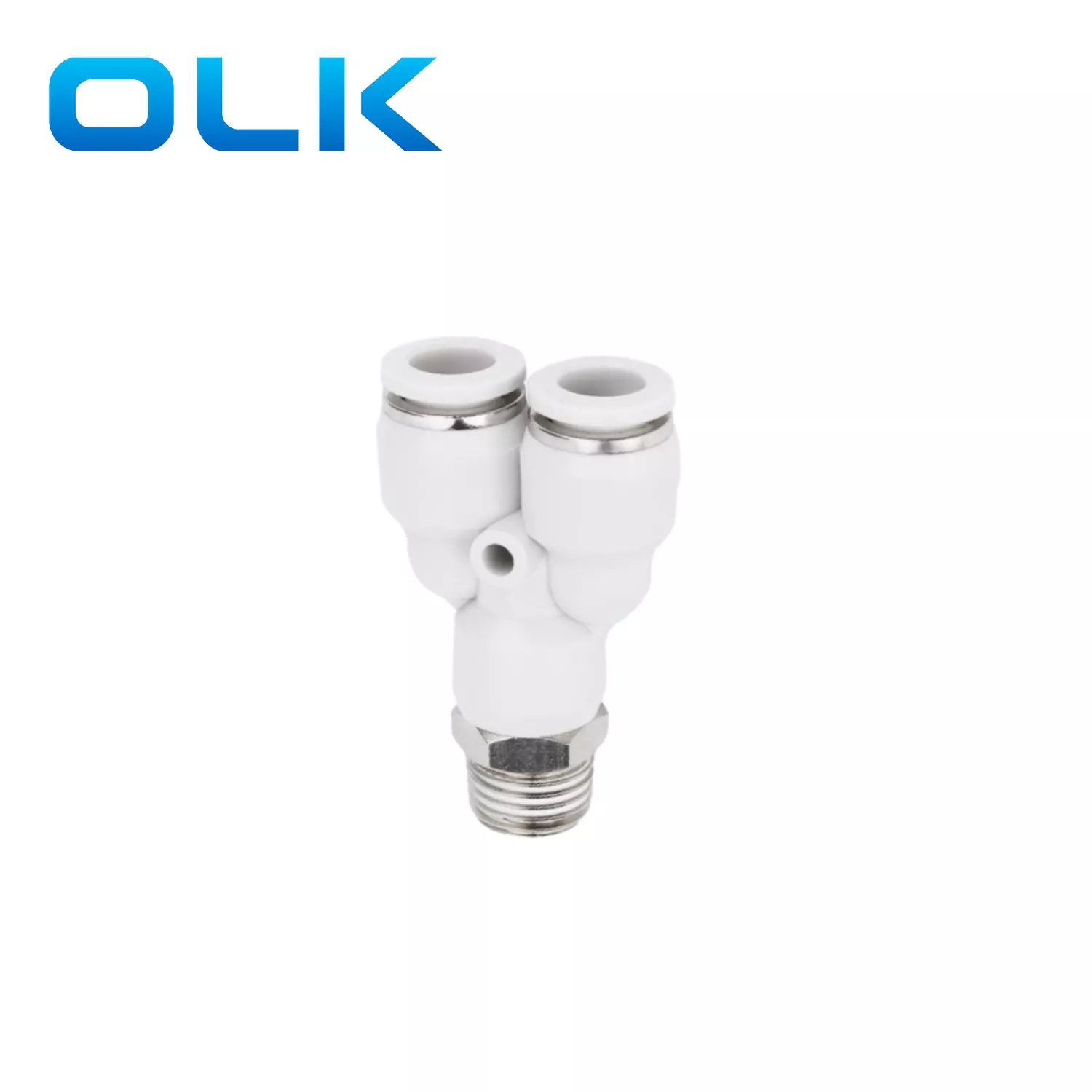

Px y Type Type-in Tube Faction

Тапсырыс коды

Г

8

-

01

Улгі

Түтік өлшемі (метрика)

Жіп түрі (55 ° Түтік ағыны)

PX сериялы

4: 4мм

01: G1 / 8

6: 6мм

02: G1 / 4

8: 8мм

03: G3 / 8

10: 10мм

04: G1 / 2

12: 12 мм

14: 14мм

16: 16мм

Сұйық

Ауа / су (шартты) / вакуум

Жұмыс қысымы

0-1,0MPA

Вакуумдық қысым

-100 кпа (10 Торр)

Жұмыс температурасы

-10-60 ℃

Материал

Нейлон (PA), полиуретан (Пу)

Тіркітпен қаптама

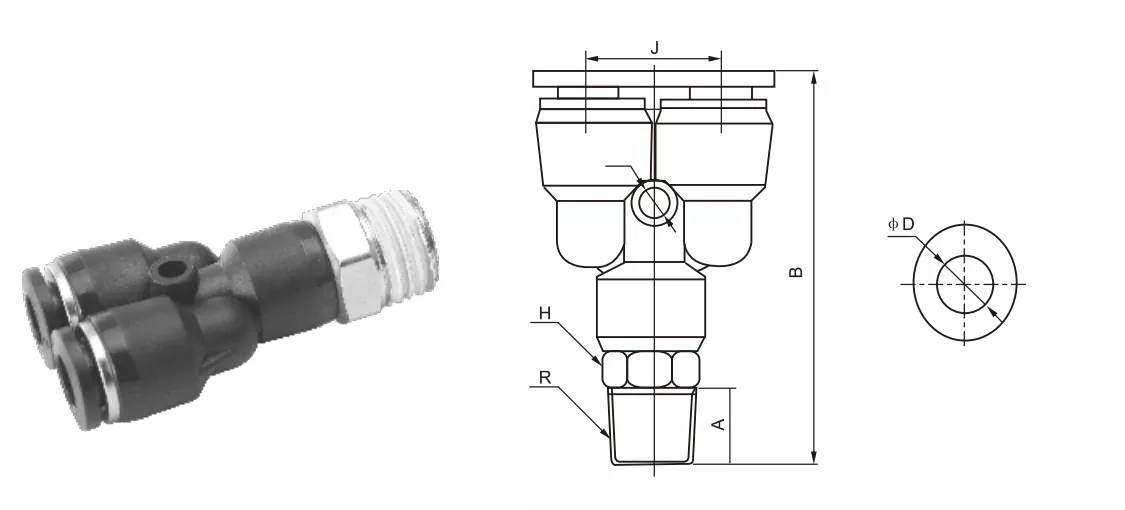

К рсеткіш түтікті фитинг

φD

R

A

B

E

J

φD

PX5 / 32-M5

Px4-m5

4

М5

4.5

42.5

10

10.8

2.5

Px5 / 32-01

PX4-01

4

R1 / 8

7

43

10

10.8

2.5

PX5 / 32-02

Px4-02

4

R1 / 4

9

44

14

10.8

3

Px1 / 4-m5

Px6-m5

6

М5

4.5

41.5

12

13.4

3.5

PX1 / 4-01

PX6-01

6

R1 / 8

6.5

46

12

13.4

3.5

PX1 / 4-02

PX6-02

6

R1 / 4

9

48.5

14

13.4

3.5

PX1 / 4-03

Px6-03

6

R3 / 8

10

49

17

13.4

3.5

PX1 / 4-04

Px6-04

6

R1 / 2

10

51

21

13.4

3.5

PX5 / 16-01

PX8-01

8

R1 / 8

8

51

14

15.8

4

PX5 / 16-02

PX8-02

8

R1 / 4

10

52.5

14

15.8

4

Px5 / 16-03

Px8-03

8

R3 / 8

10

53.5

17

15.8

4

Px5 / 16-04

Px8-04

8

R1 / 2

11

55

21

15.8

4

Px3 / 8-01

PX10-01

10

R1 / 8

8

56.5

17

19

4

Px3 / 8-02

Px10-02

10

R1 / 4

10

58

17

19

4

Px3 / 8-03

PX10-03

10

R3 / 8

10

58

17

19

4

Px3 / 8-04

Px10-04

10

R1 / 2

11

59

21

19

4

PX1 / 2-01

PX12-01

12

R1 / 8

8

62

19

21.5

4

PX1 / 2-02

PX12-02

12

R1 / 4

10

70

19

21.5

4.5

PX1 / 2-03

PX12-03

12

R3 / 8

10

70

19

21.5

4.5

PX1 / 2-04

PX12-04

12

R1 / 2

11

65

21

21.5

4

Px16-03

16

R3 / 8

11

PX16-04

16

R1 / 2

12

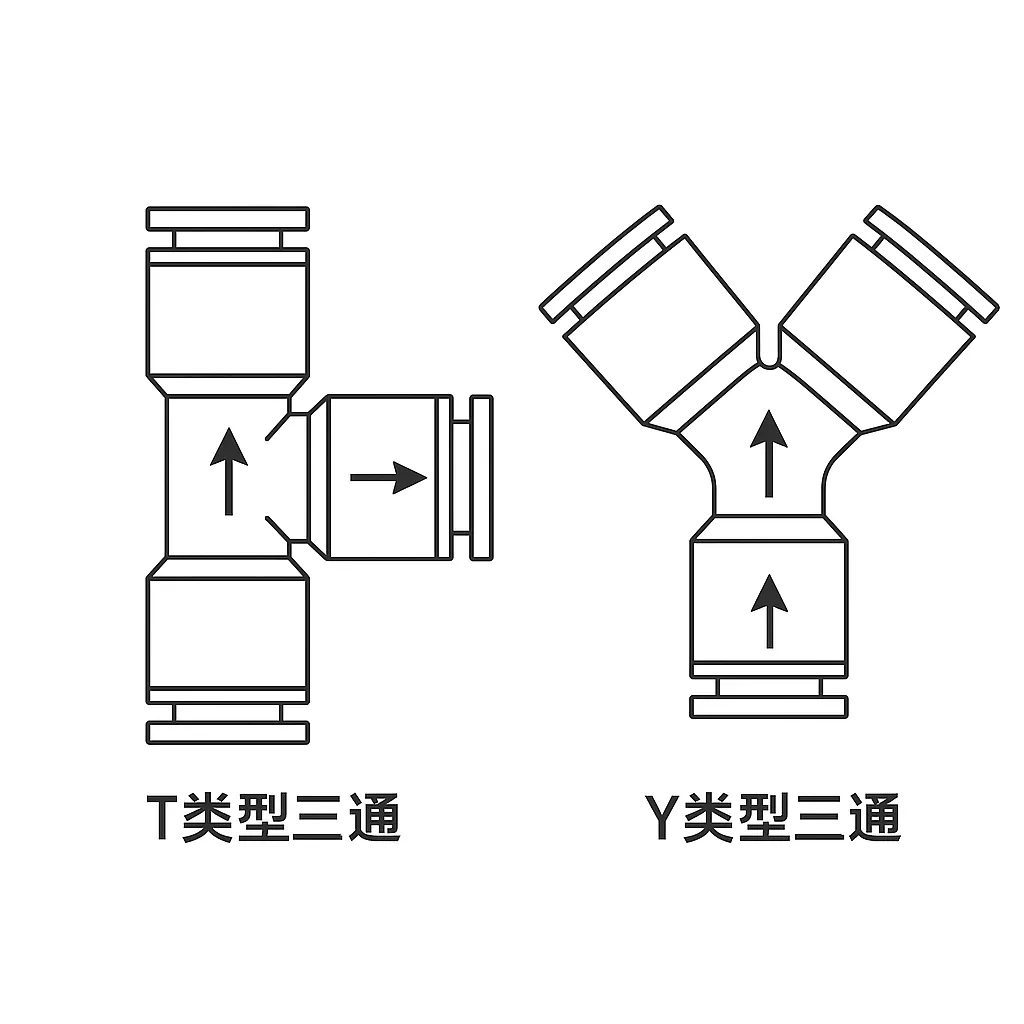

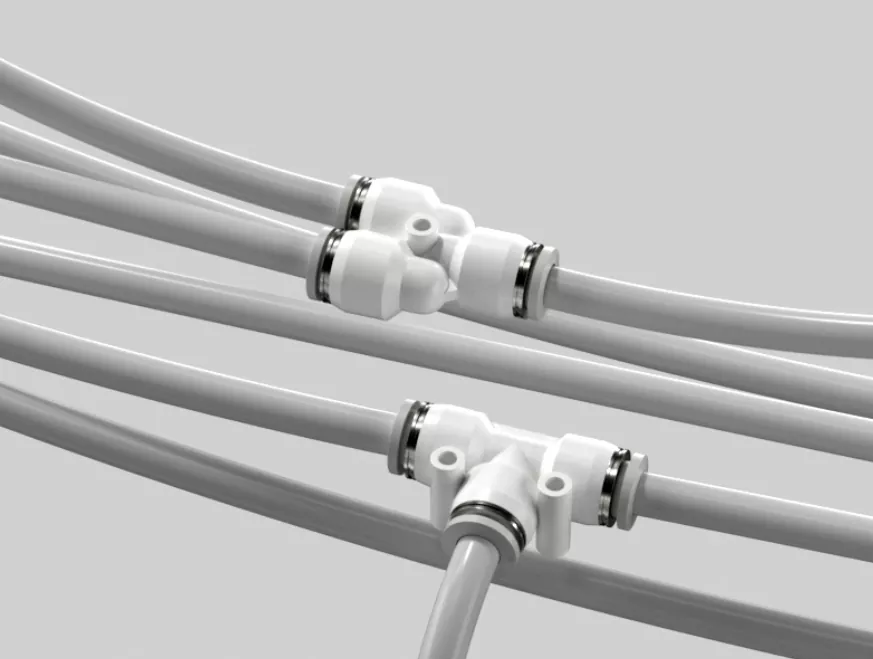

T және Y тәрізді Push-тәрізді түтік арасындағы ұқсастықтар мен айырмашылықтар:

Ти фитинг (PB, PD)

Пневматикалық пневматикалық сәйкестендіру әдісі 90 ° бұрышпен қиылысады және қиылысады

Y Fiting (PX)

«Y» құрылымы және құрылымдық ағынның бағыты, қолайлы ағындар

Т-тәрізді фитингпен салыстырғанда, y-тәрізді коннектордың фитекторы тегіс және аз төзімділігі бар
