Жылдам қосылу Түтікке арналған фитинг Түтікті жайлап басу арқылы қауіпсіз қосылымға рұқсат етіңіз.
Түтікті алып тастау үшін алдымен серіппелі коллетті ашу үшін босатылған жеңді біркелкі итеріңіз, содан кейін түтікті оңай шығаруға болады.
Жылдам қосылу Түтік арматуралары Пневматикалық TYBE жүйесінде қолданылады
Әр түрлі типтегі пневматикалық түтік фитингтері пневматикалық түтік жүйесінде барлық шешімдерге сәйкес келеді
Орнатылғаннан кейін де түтіктің бағытын еркін өзгертуге болады
Никельмен қапталған жезден жасалған дене коррозияға қарсы және ластануға қарсы
Барлық r және NPT жіптер желіміне арналған желім герметикалық әсерге ие.
Барлық түзу жіптер стандартты сақиналар болып табылады.
Пневматикалық арматураға арналған жіп сипаттамаларын салыстыру кестесі
| 55 ° Триптік түтік ағыны | |||||
| Код | 01 | 02 | 03 | 04 | 06 |
| Жіп | R1 / 8 | R1 / 4 | R3 / 8 | 1/2 | R3 / 4 |
| 55 ° Тік түтік ағыны | |||||
| Код | G01 | G02 | G03 | G04 | G06 |
| Жіп | G1 / 8 | G1 / 4 | G3 / 8 | G1 / 2 | G3 / 4 |
| Метрикалық жіп | |||||
| Код | М3 | М5 | М6 | ||
| Жіп | M3X0.5 | M5x0.8 | M6x1.0 | ||
| 60 ° Триптік түтік ағыны | |||||
| Код | N01 | N02 | N03 | N04 | N06 |
| Жіп | NPT1 / 8 | NPT1 / 4 | NPT3 / 8 | NPT1 / 2 | NPT3 / 4 |
| Біріккен жақсы алаңдық жіп | |||||
| Код | U10 | ||||
| Жіп | 10-32unf | ||||
ЕСКЕРТПЕ: Олк пневматикалық фитингі әдепкі бойынша бұрап жіптермен жөнелтіледі. Егер басқа жіп түрлері (мысалы, параллель, к рсеткіш, NPT ») қажет болса, тапсырыс берген кезде біздің OLK сату тобына хабарлаңыз.
Жылдам қосылу түтігі бар жалпы жіптер мен жіп стандарттары
| Жіп түрі | Тарау коды | Жіп формасы | Жіп бұрыш (α) | Сәйкес түрі | Стандарттар | Стандартты код | Стандартты ұйым |
| BSPP (Цилиндрлік, герметикалық емес) | G | Ішкі / сыртқы | 55 | Параллель / параллель | ISO 228-1 2003 | Исо | ISO - Халықаралық стандарттау ұйымы |
| BSPP | Ішкі / сыртқы | 55 | Параллель / параллель | GB / T 7307 2001 ж | Еб | МАК - Қытайды стандарттау басқармасы | |
| Ппе | Ішкі / сыртқы | 55 | Параллель / параллель | BS 228-1 2003 | BS | BSI - Британдық стандарттар мекемесі | |
| Джис В 0202 | Ол | Jish - Жапон өнеркәсіптік стандарттар жөніндегі комитет | |||||
| KS B 0221 | Кс | KATS - Кореяның технологиялары мен стандарттары жөніндегі агенттігі | |||||
| BSPT (бұрап, тығыздау) | Rp | Ішкі | 55 | Ұсталған / параллель | ИСО 7-1 | Исо | ISO - Халықаралық стандарттау ұйымы |
| Дық деңгейлі | Ішкі | Ұсталған / параллель | GB / T 7306-1987 | Еб | МАК - Қытайды стандарттау басқармасы | ||
| R | Сыртқы | Ұсталған / параллель | BS 21 1985 | BS | BSI - Британдық стандарттар мекемесі | ||
| BSP | Ішкі / сыртқы | 55 | Ұсталған / бұралған | Джис В 0203 | Ол | Jish - Жапон өнеркәсіптік стандарттар жөніндегі комитет | |
| Дм | Ішкі / сыртқы | Ұсталған / бұралған | KS B 0222 | Кс | KATS - Кореяның технологиялары мен стандарттары жөніндегі агенттігі | ||
| NPSC (Американдық ішкі) | Толдағы | Ішкі | 60 | Ұсталған / параллель | ANSI B1.20.1.20.1-1983 | Ansi | ANSI - Американдық ұлттық стандарттар институты |
| GB / T 12716-2002М | Еб | МАК - Қытайды стандарттау басқармасы | |||||
| NPT (американдық тасбақа) | Бозғалаушы | Ішкі / сыртқы | 60 | Ұсталған / бұралған | ANSI B1.20.1.20.1-1983 | Ansi | ANSI - Американдық ұлттық стандарттар институты |
| GB / T 12716-2002М | Еб | МАК - Қытайды стандарттау басқармасы | |||||
| Метрикалық жіп | M | Ішкі / сыртқы | 60 | Параллель / параллель | ISO 261-1998 | Исо | ISO - Халықаралық стандарттау ұйымы |
| GB / T 1193-2003 | Еб | МАК - Қытайды стандарттау басқармасы |

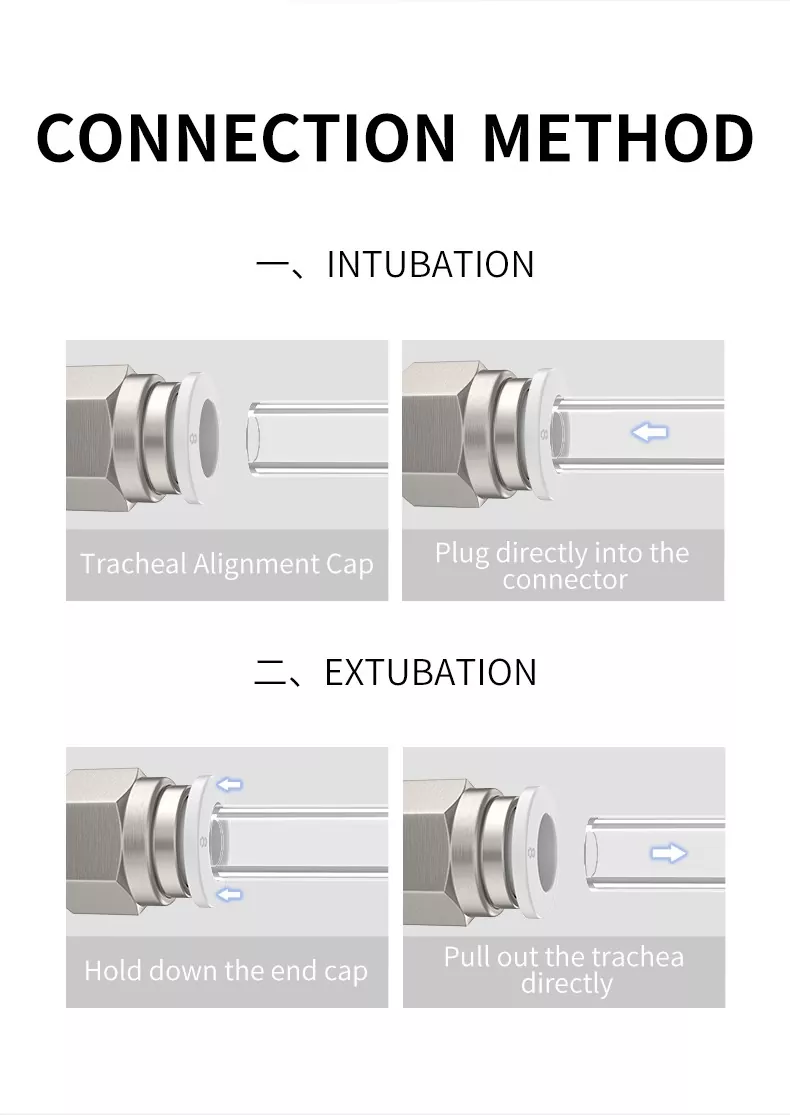

1. Түтіктің соңғы көлденең қимасы тік болғанын растау үшін шлангтың сыртқы шеңберінде сызаттар жоқ.
2. Шлангтың шлангтың түбіне салынғанын тексеріңіз .-Тотеразия, ауа ағып кетеді.
3. Түтіктің түтік салынғаннан кейін шығарылмайтынын растаңыз.
1. Түтікті ажыратпас бұрын, түтіктің қысымының '0'-де болатынын тексеріңіз.
2. Шығару сақинасын түбіне біркелкі басып, түтікті шығарыңыз.
