PB филиалы TEE түтікке арналған

Тапсырыс коды

Ф.Б

8

-

01

Улгі

Түтік өлшемі (метрика)

Жіп түрі (55 ° Түтік ағыны)

PB сериялары

4: 4мм

01: G1 / 8

6: 6мм

02: G1 / 4

8: 8мм

03: G3 / 8

10: 10мм

04: G1 / 2

12: 12 мм

14: 14мм

16: 16мм

Сұйық

Ауа / су (шартты) / вакуум

Жұмыс қысымы

0-1,0MPA

Вакуумдық қысым

-100 кпа (10 Торр)

Жұмыс температурасы

-10-60 ℃

Материал

Нейлон (PA), полиуретан (Пу)

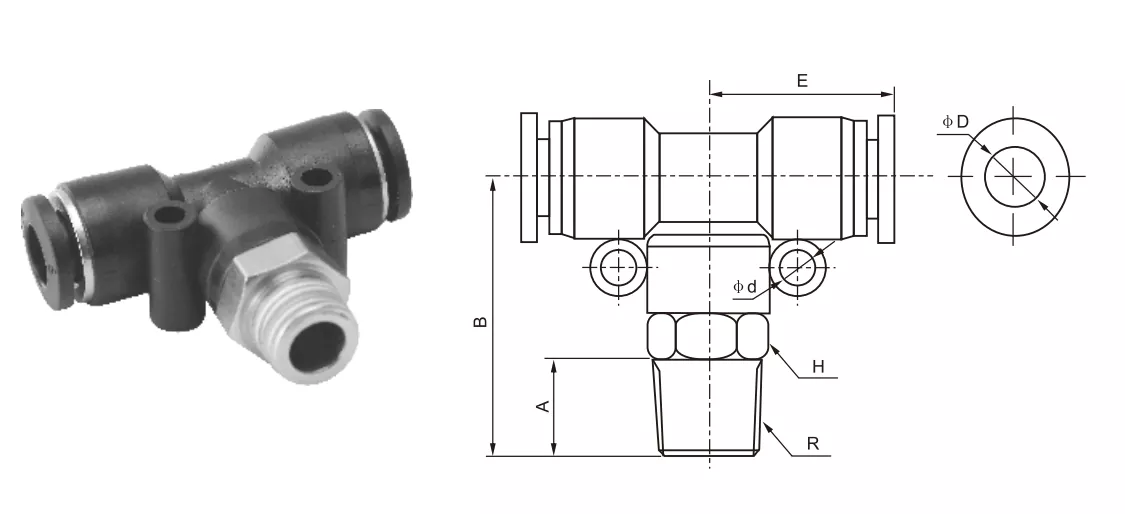

Тіркітпен қаптама

Metri Tube Facting

φD

R

A

B

E

Н2

φD

PB5 / 32-M5

PB4-M5

4

М5

4.5

25.4

18.6

10

/

PB5 / 32-01

PB4-01

4

R1 / 8

7

25.4

18.6

10

/

PB5 / 32-02

PB4-02

4

R1 / 4

9

27.8

18.6

14

/

PB1 / 4-M5

PB6-M5

6

М5

4.5

26.8

20.8

12

3.5

PB1 / 4-01

PB6-01

6

R1 / 8

6.5

37.6

20.8

12

3.5

PB1 / 4-02

PB6-02

6

R1 / 4

9

30

20.8

14

3.5

PB1 / 4-03

PB6-03

6

R3 / 8

10

30.6

20.8

17

3.5

PB1 / 4-04

PB6-04

6

R1 / 2

10

32.5

20.8

21

3.5

PB5 / 16-01

PB8-01

8

R1 / 8

8

31.5

22.9

14

4.5

PB5 / 16-02

PB8-02

8

R1 / 4

10

33

22.9

14

4.5

PB5 / 16-03

PB8-03

8

R3 / 8

10

33.6

22.9

17

4.5

PB5 / 16-04

PB8-04

8

R1 / 2

11

35

22.9

21

4.5

PB3 / 8-01

PB10-01

10

R1 / 8

8

37

27.8

17

4

PB3 / 8-02

PB10-02

10

R1 / 4

10

38

27.8

17

4

PB3 / 8-03

PB10-03

10

R3 / 8

10

38

27.8

17

4.5

PB3 / 8-04

PB10-04

10

R1 / 2

11

39

27.8

21

4.5

PB1 / 2-01

PB12-01

12

R1 / 8

8

37.5

29.5

19

5

PB1 / 2-02

PB12-02

12

R1 / 4

10

40

29.5

19

5

PB1 / 2-03

PB12-03

12

R3 / 8

10

40

29.5

19

5

PB1 / 2-04

PB12-04

12

R1 / 2

11

41

29.5

21

5

PB14-03

16

R3 / 8

11

46.3

34.5

24

4

PB14-04

16

R1 / 2

12

47.3

34.5

27

4

Аты / түрі

Интерфейс құрылымының сипаттамасы

Жүгіру (PD)

Негізгі ауа ағыны түзу, ал бұтақтар тігінен шығарылады

Филиал Ти (PB)

Екі интерфейс дұрыс бұрыштармен, біреуі «Т» филиалында қосылған

Теңдік

Бірдей үш порты
