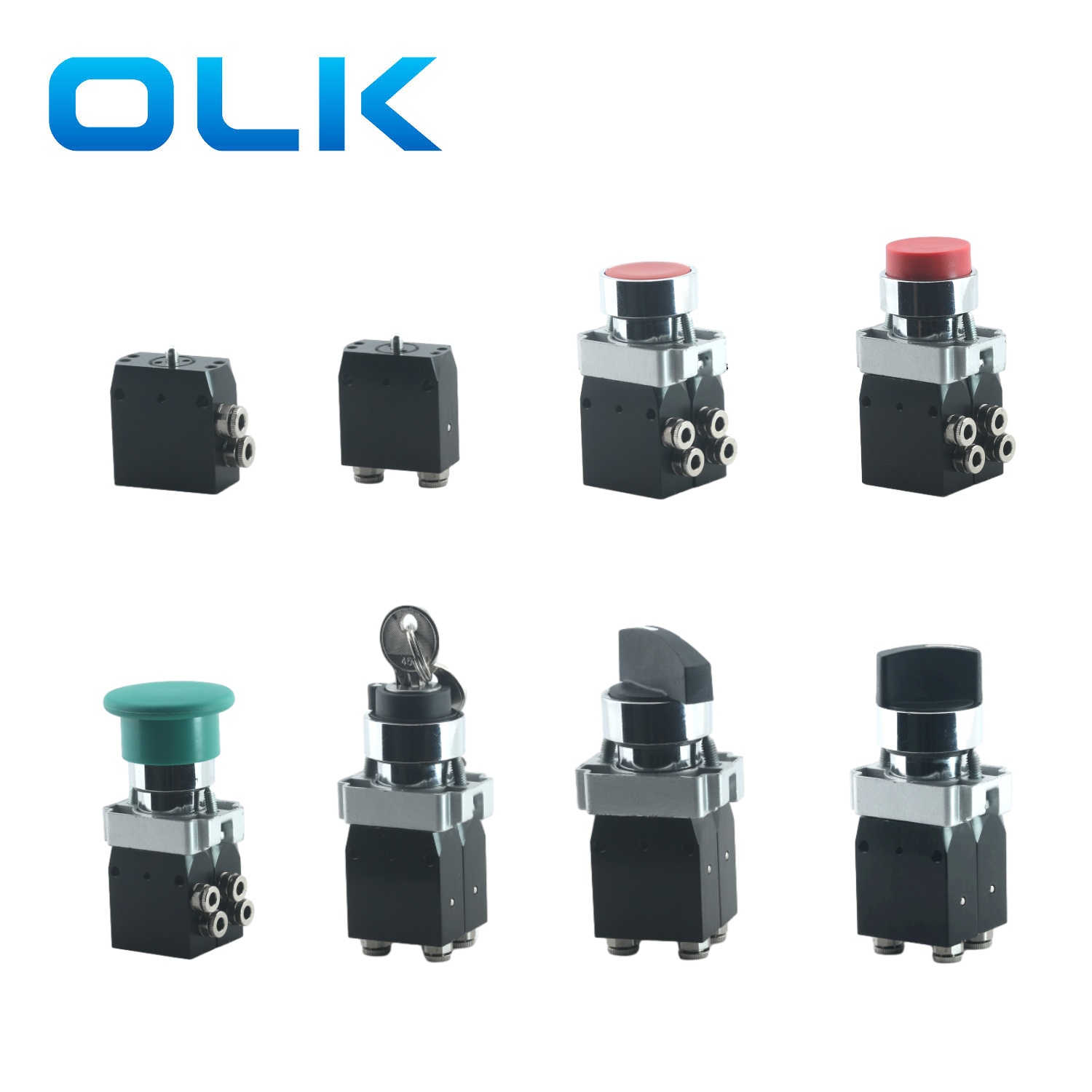

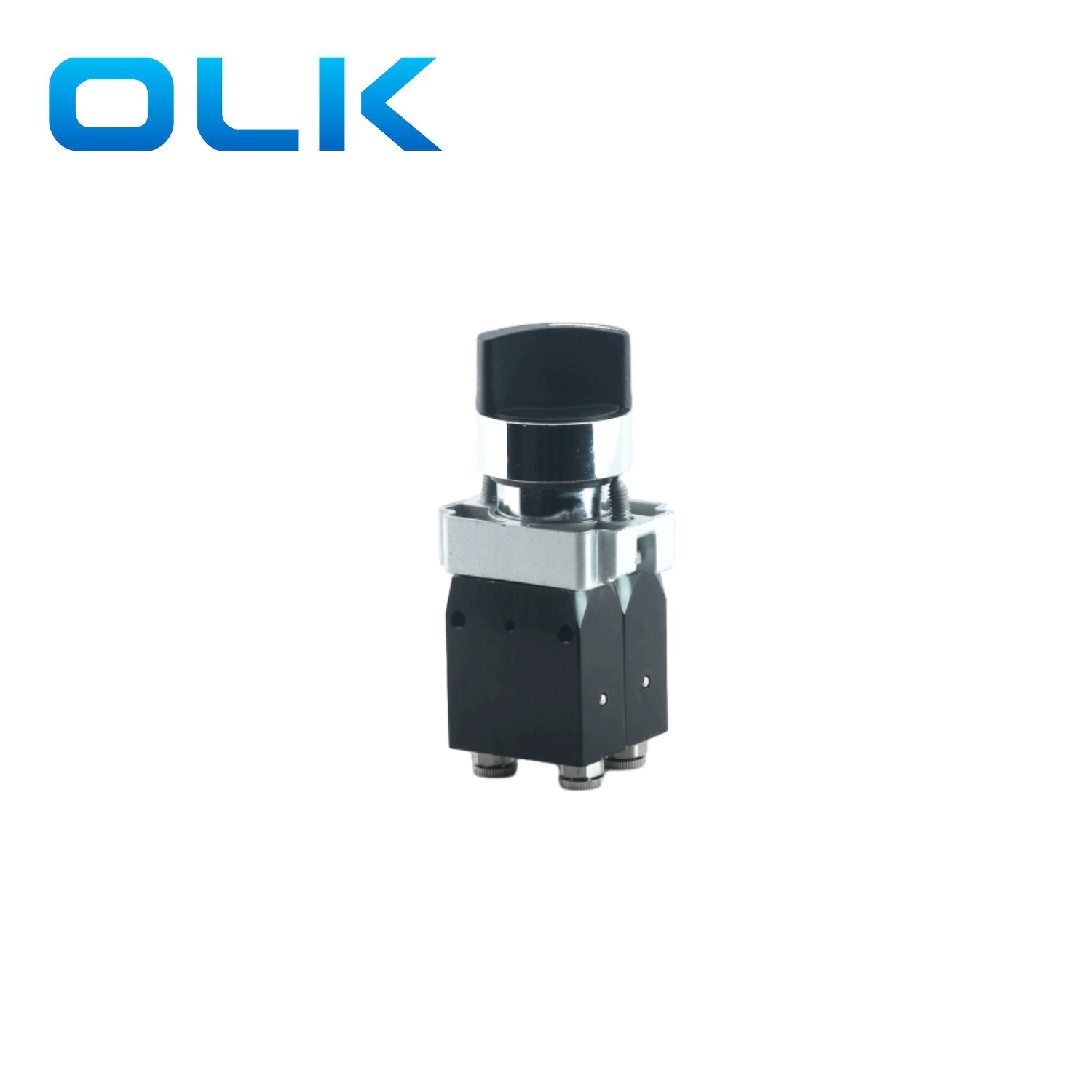

Ouleikai (OLK) 104 Series Micro Push батырмасы клапан - бұл дәл және тиімділікке арналған шағын 3/2 пневматикалық механикалық клапан. Ол көбінесе бір нәрсе қозғалады, егер бір нәрсе қозғалса, есік немесе терезе ашу және жабу немесе құрылғы ішінде бөлшектерді сезіну үшін пайдаланылады. 3-тәсіл және 2-жолдық клапандар No немесе NC нұсқаларында қол жетімді.
Оның жеңіл алюминий қорытпасы денесі тегіс, заманауи дизайнды сақтау кезінде беріктігін қамтамасыз етеді.
3 жол 104 Series Micro Push батырмасы клапан екі конфигурацияда қол жетімді, екі конфигурацияда бар: бүйір порты: бүйір порты және төменгі порты, әр түрлі қосымшаларға икемді орнату опцияларын ұсынады.
Қосымша ыңғайлылық үшін кірістірілген итерілген байланыстырушы фитингтер қосымша адаптерлер мен арматураның қажеттілігін болдырмауға мүмкіндік береді, тез және қиын түтікшелерді қосуға мүмкіндік береді. 104 сериялы механикалық клапанмен тегіс және тиімді пневматикалық ерітінді тәжірибеңіз!

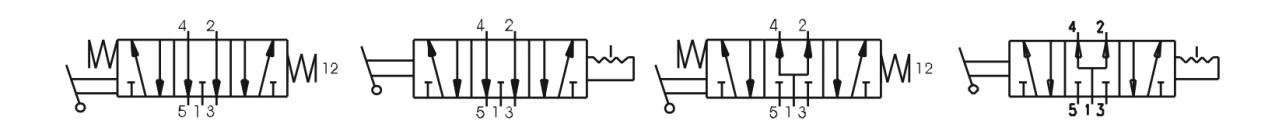

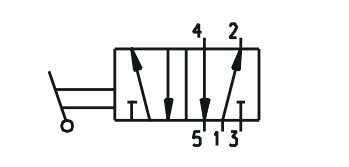

M104 символы:
|
Тапсырыс коды |
||||||||||
|
M104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
Үлгі: |
Порттар саны |
Жетек түрі |
Түймешік түсі |
Порт түрі |
Қызмет ету |
|||||
|
104 сериялы микро клапан |
22: 2 позиция 2 |
Бос: Негізгі түрі |
1: Қызыл |

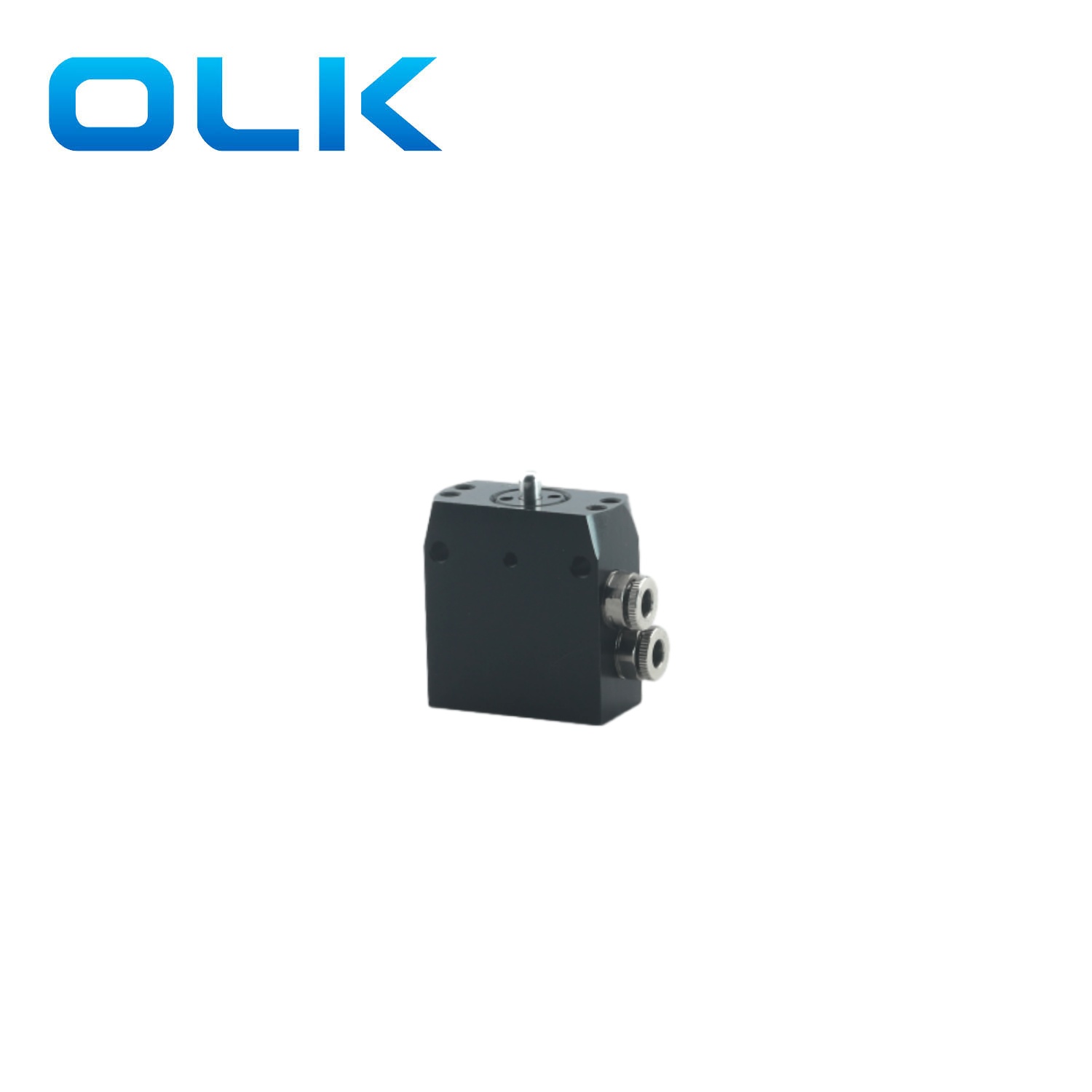

L: бүйір порты |
Жыл |
|||||
|
32: 2 позиция 3 жол |
623: Тегіс батырманың түрі |
2: қара |

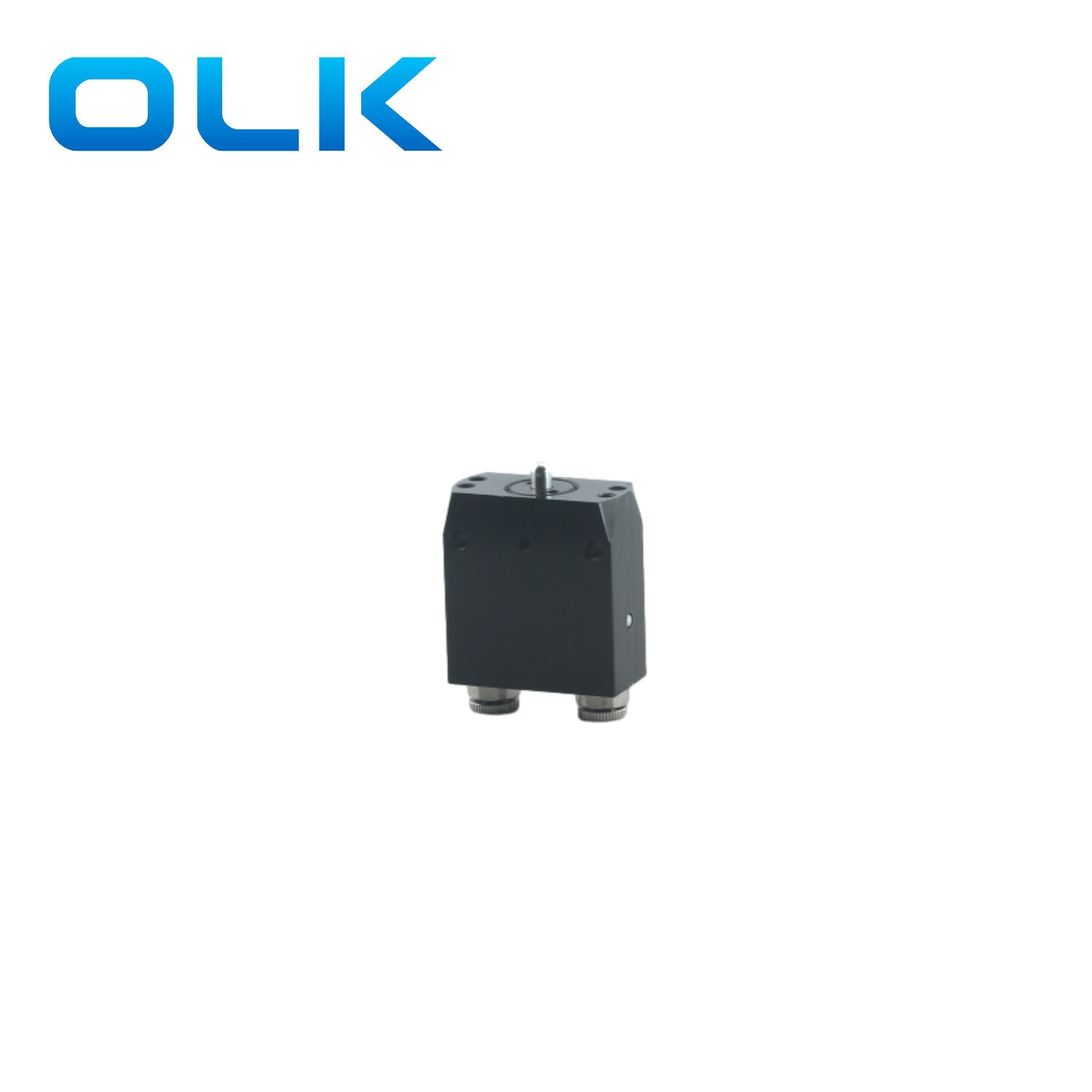

P: төменгі порты |
C: NC |
||||||
|
623: дөңес түйме түрі |
3: жасыл |
|||||||||
|
625: Саңырауқұлақ түймесі |
4: Сары |
|||||||||
|
627: ұзын қол ауыстырады |
||||||||||
|
628: Негізгі қосқыштар түрі |
||||||||||
|
630: Қысқа қол ауыстырып қосады |
||||||||||
| Тапсырыс коды | ||||||||
| M104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| Үлгі: | Порттар саны | Жетек түрі | Түймешік түсі | Порт түрі | ||||
| 104 сериялы микро клапан | 52: 2 5 жол | Бос: Негізгі түрі | 1: Қызыл | L: бүйір порты | ||||
| 622: Тегіс батырманың түрі | 2: қара | P: төменгі порты | ||||||
| 623: дөңес түйме түрі | 3: жасыл | |||||||
| 625: Саңырауқұлақ түймесі | 4: Сары | |||||||
| 627: ұзын қол ауыстырады | ||||||||
| 628: Негізгі қосқыштар түрі | ||||||||
| 630: Қысқа қол ауыстырып қосады | ||||||||
| Тапсырыс коды | ||||||||||
| M104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| Үлгі: | Порттар саны | Басу | Жетек түрі | Порт түрі | ||||||
| 104 сериялы микро клапан | 53: 3 5-ші жол | 32: Шығару орталығы | 627: ұзын қол ауыстырады | 0: үш позициялы | L: бүйір порты | |||||
| 33: қысым орталығы | 628: Негізгі қосқыштар түрі | 1: үш лауазымға арналған қосқыш | P: төменгі порты | |||||||
| 630: Қысқа қол ауыстырып қосады | ||||||||||
Series 104 Micro Push батырмасы клапанының жалпы параметрлері
|
Жұмыс орны |
Ауа (сүзгі арқылы 40 ммеден асады) |
|
Қызмет ету |
Жоқ, ҰК |
|
Тиімді жүктеме |
Φ2.5 |
|
коннектор |
4MM коннекторға итеріңіз |
|
Порт диаметрі |
G1 / 8 |
|
Позициялар саны |
2/2 жол немесе 3/2 жол |
|
Стандартты ағынның мөлшері NL / мин |
90NL / min |
|
Ең көп жұмыс қысымы |
Бар 10 |
|
Жұмыс температурасы ° C |
'-5~70 ℃ |
|
Дене материалы |
алюминий қорытпасы |
|
M104 клапан - Түйме түрлеріне тапсырыс беру туралы қысқаша ақпарат |
||
|

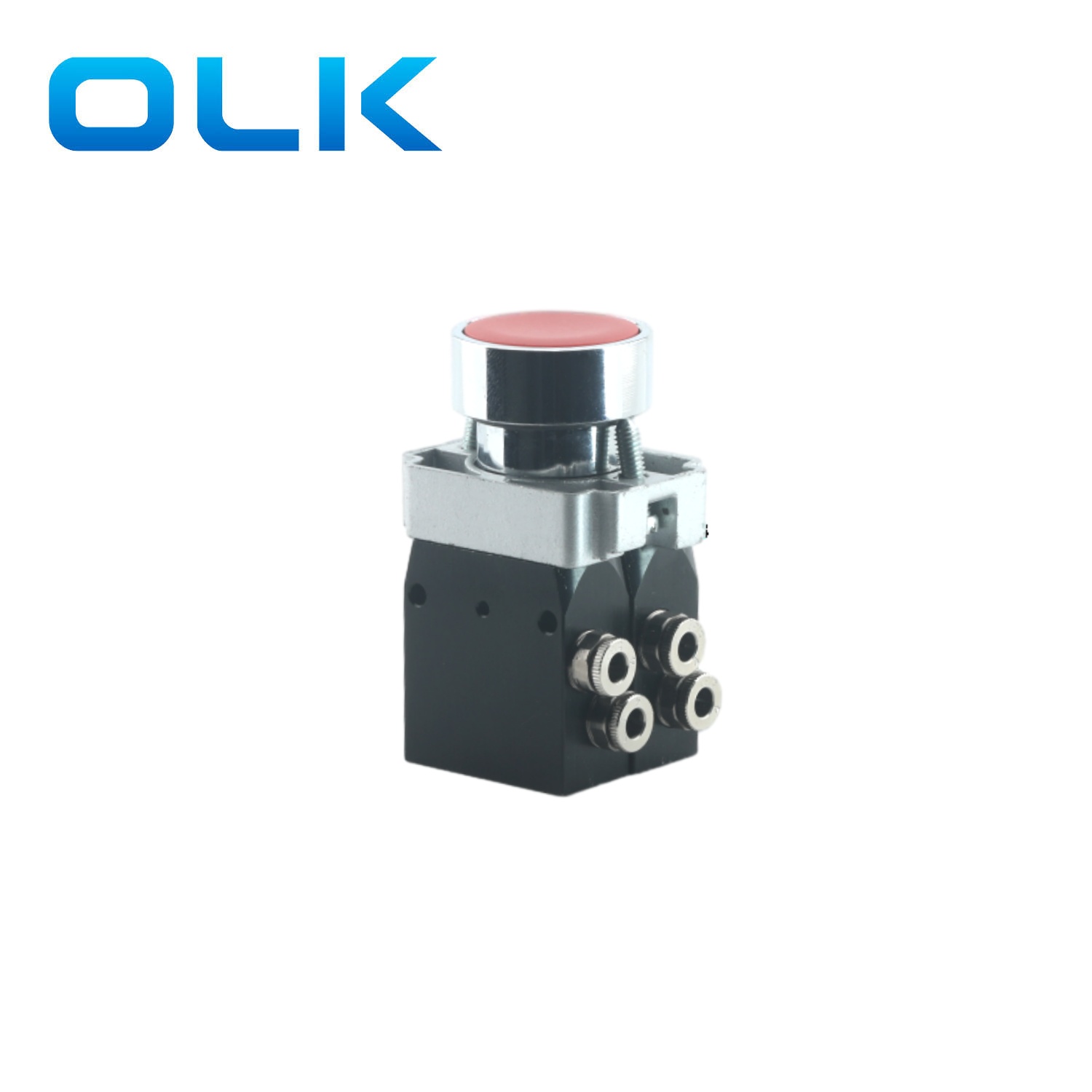

622: Тегіс батырманың түрі |
M104. 622. 1 |
1: Қызыл |
|
M104. 622. 2 |
2: қара |
|
|
M104. 622. 3 |
3: жасыл |
|
|
M104. 622. 4 |
4. ұлғайған |
|
|

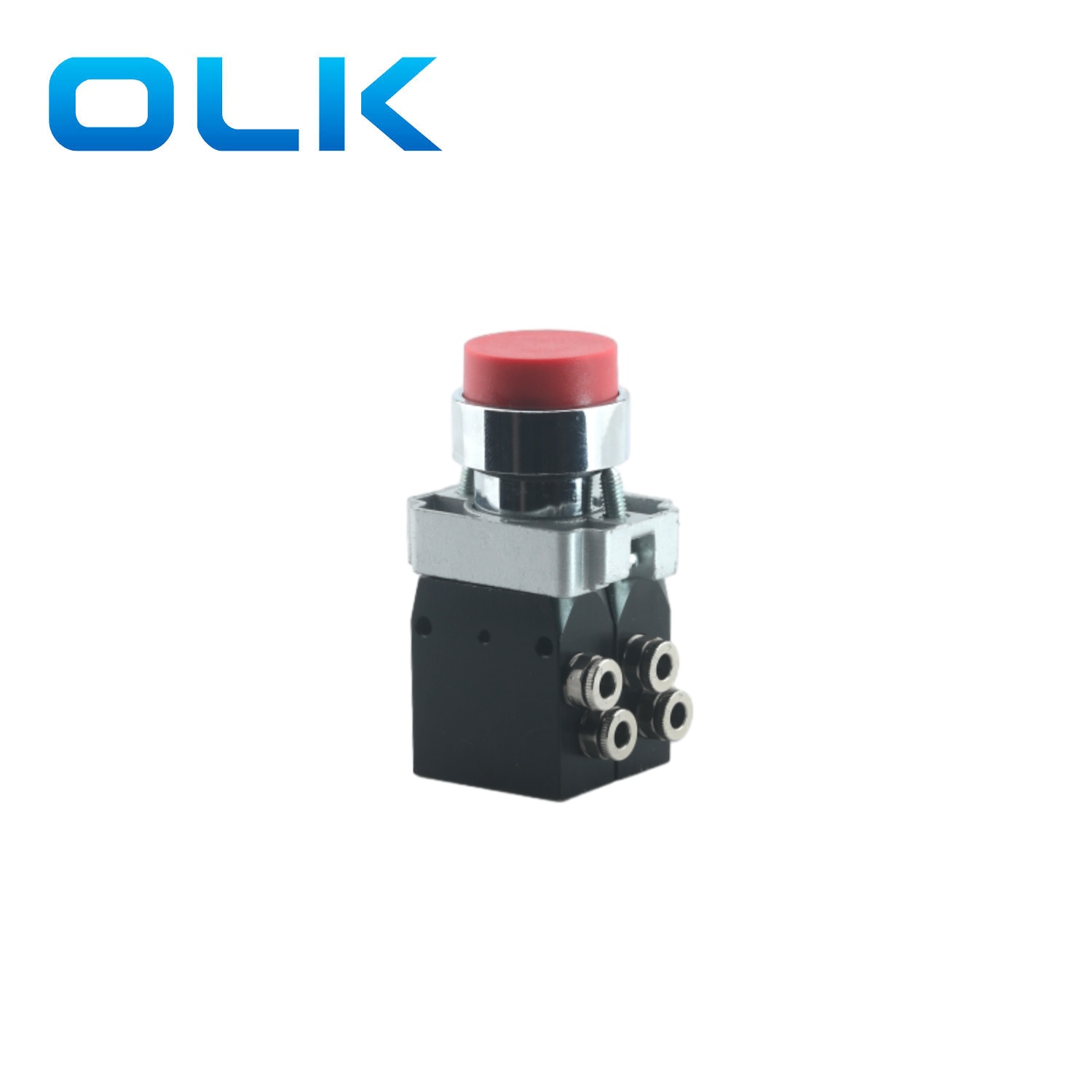

623: дөңес түйме түрі |
M104. 623. 1 |
1: Қызыл |
|
M104. 623. 2 |
2: қара |
|
|
M104. 623. 3 |
3: жасыл |
|
|
M104. 623. 4 |
4. ұлғайған |
|
|

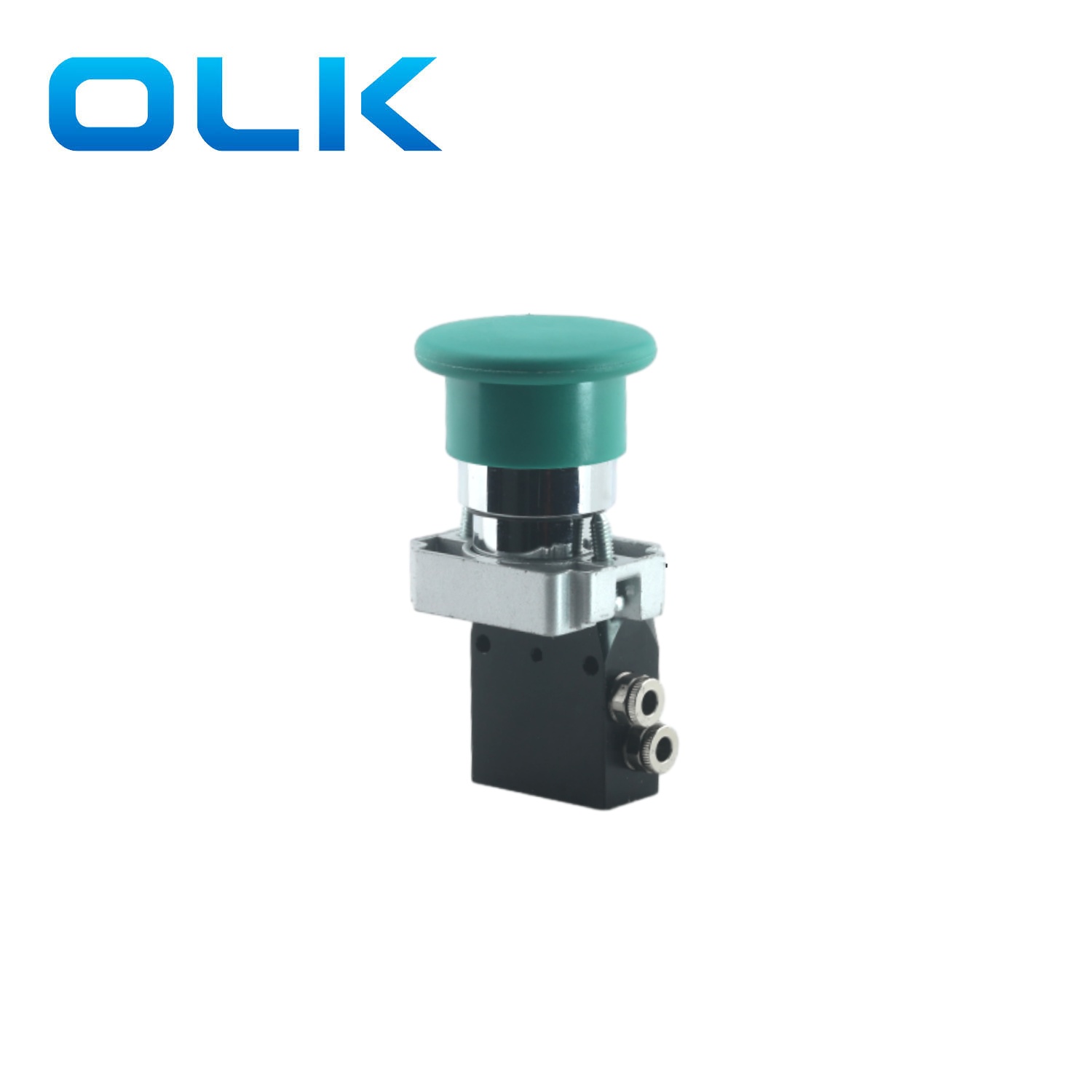

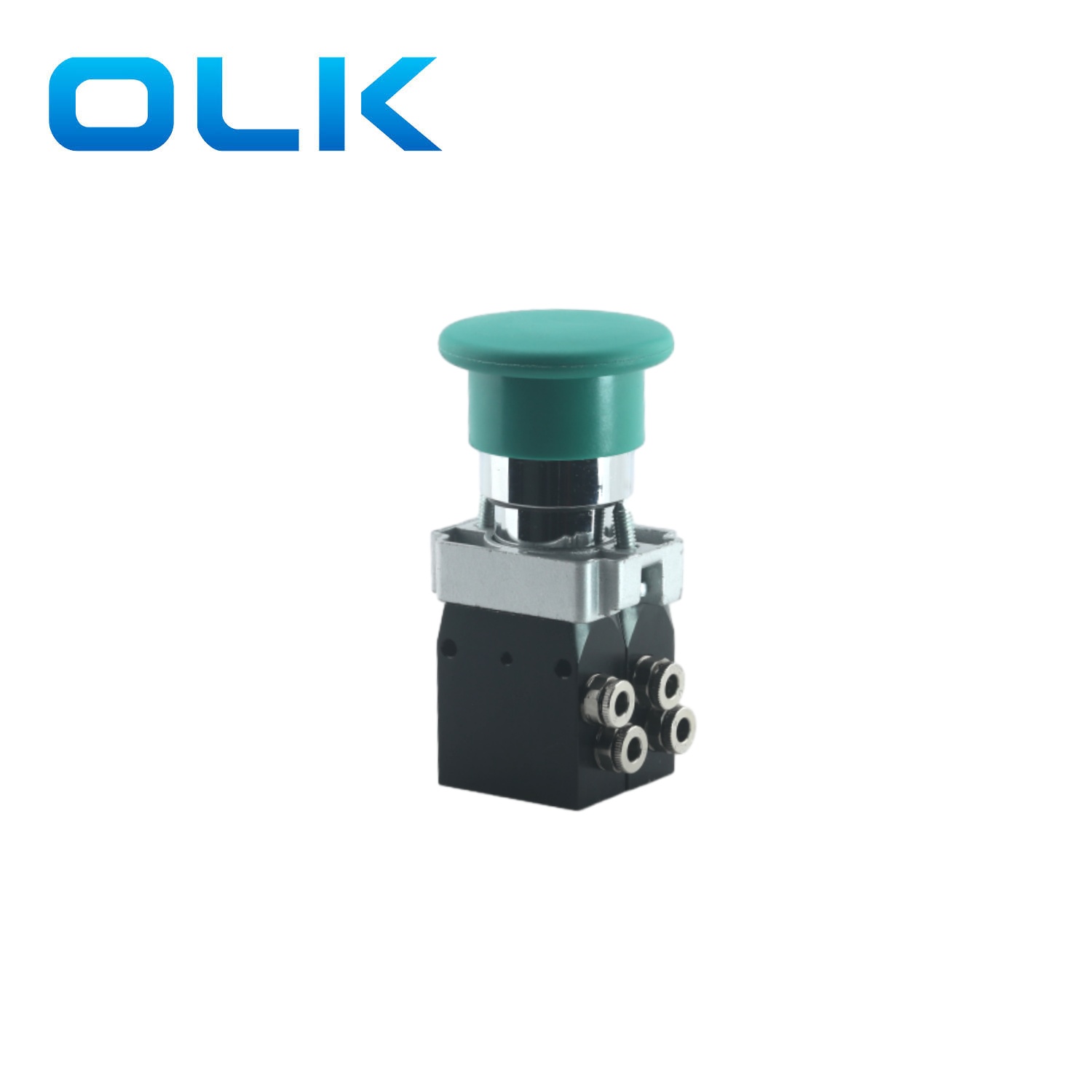

625: Саңырауқұлақ түймесі |
M104. 625 |
|
|
627: ұзын қол ауыстырады |
M104. 627 |
Екі позицияға қосқыш |
|
M104. 627.0 |
0: үш позициялы |
|
|
M104. 627.1 |
1: үш лауазымға арналған қосқыш |
|
|
628: Негізгі қосқыштар түрі |
M104.628 |
Екі позицияға қосқыш |
|
M104.628.0 |
0: үш позициялы |
|
|
M104.628.1 |
1: үш лауазымға арналған қосқыш |
|
|

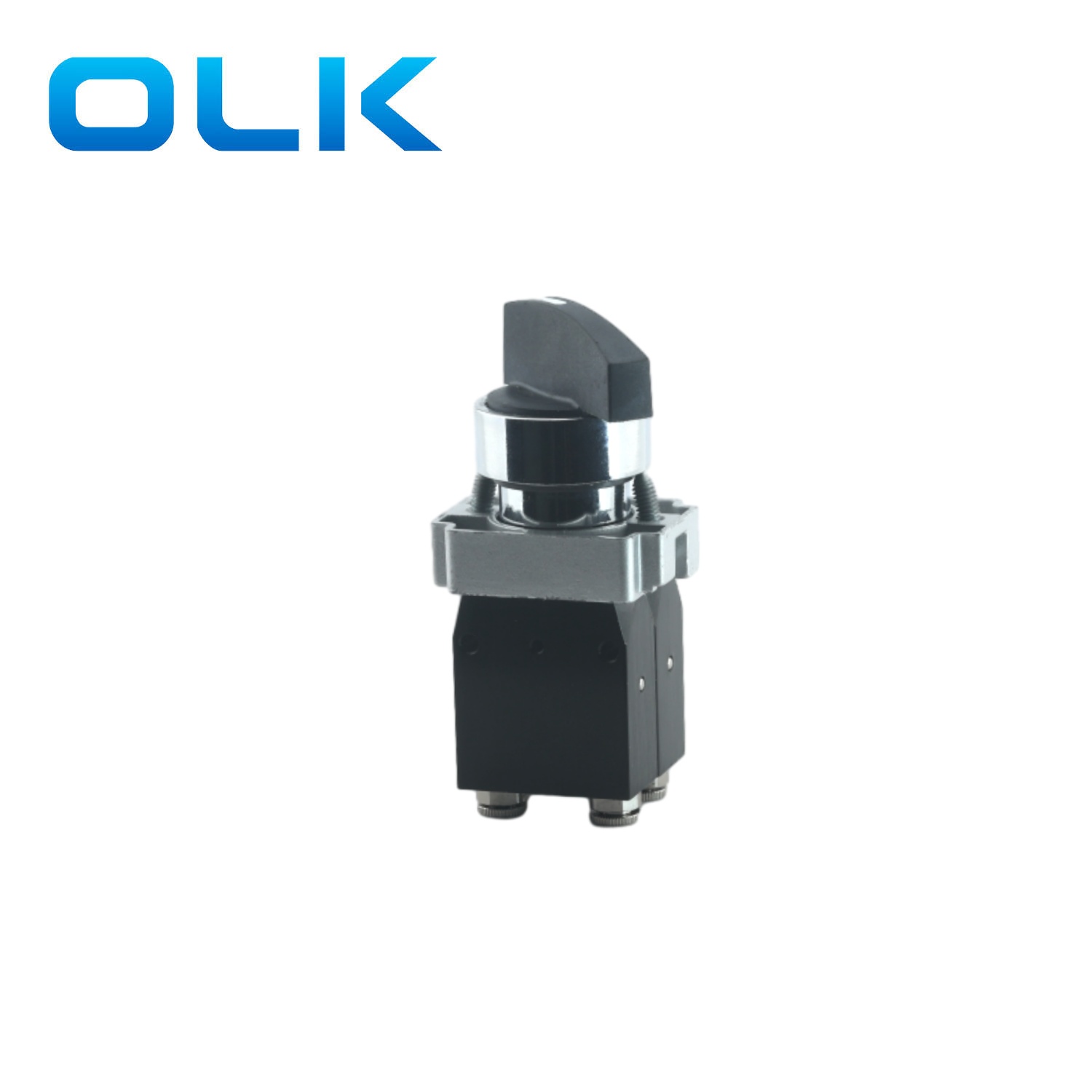

630: Қысқа қол ауыстырып қосады |
M104.630 |
Екі позицияға қосқыш |
|
M104.630.0 |
0: үш позициялы |
|
|
M104.630.1 |
1: үш лауазымға арналған қосқыш |
|
|
Монтаж тақтасы |
M104.00 |
|
