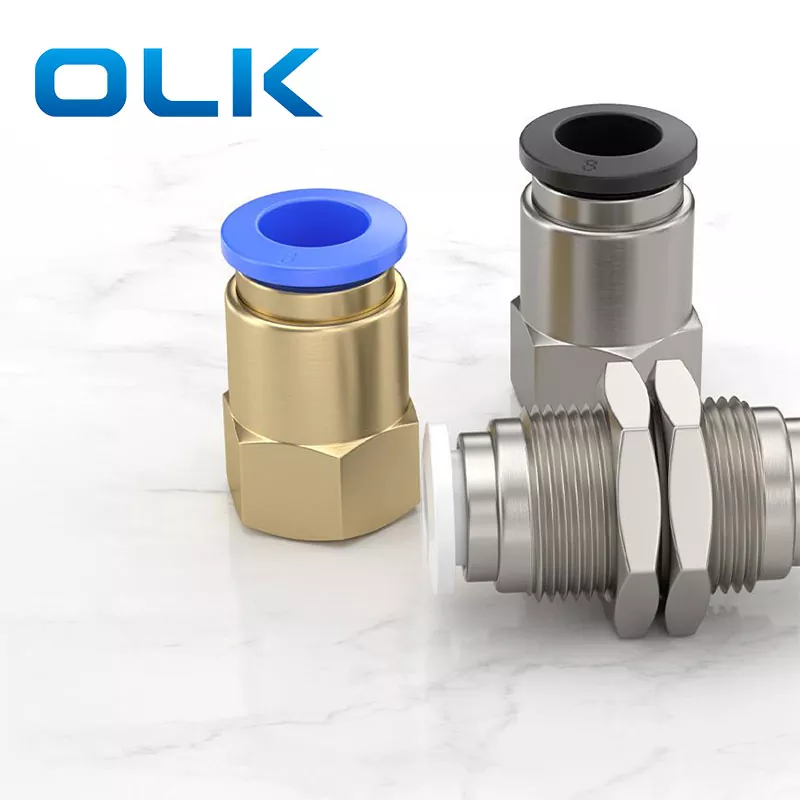

Brand:
OLKType:
Femal BSPT Thread (R Thread ) StraightColor:

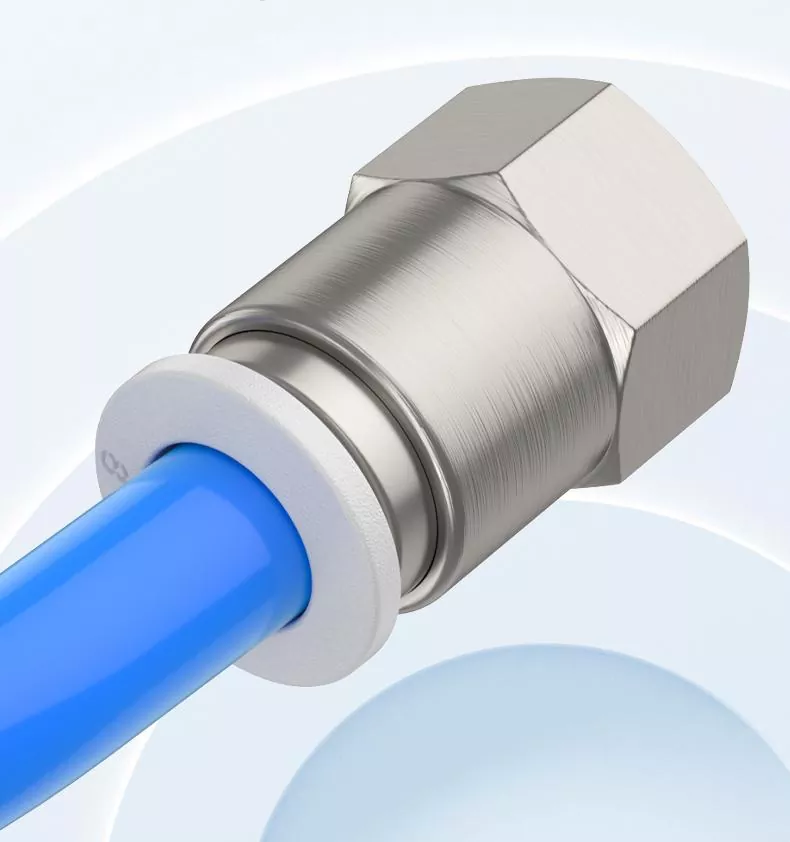

Black,White,BluePCF әйел түзу итеру түтік фитингі және ДК ер жіпті түтікке тік итеру фитингінің барлығы негізгі түрдегі итергіш фитинг түріне жатады.Бірақ PCF әйел R жіп түзу болып табылады. Ішкі жіп сыртқы бұрандалы құрамдастарды қосу үшін пайдаланылады, ал кірістіру түтігінің ұшы шлангқа жалғанады. Екеуі де бірнеше жіп стандарттарын қолдайды, бұл шлангты салу мен алуды ыңғайлы етеді. Орнату пішіні қысқарақ және ықшам орнатылуы мүмкін
|
Тапсырыс коды |
|||
|
PCF |
8 |
-- |
01 |
|
Үлгі |
Түтік өлшемі (метрикалық) |
|
Жіп түрі (55° түзу түтік жіп) |
|
PCF сериялы фитинг |
4:4мм |
|
01:G1/8 |
|
|
6:6 мм |
|
02:G1/4 |
|
|
8:8 мм |
|
03:G3/8 |
|
|
10:10мм |
|
04: G1/2 |
|
|
12:12 мм |
|
|
|
|
14:14мм |
|
|
|
|
16:16мм |
|
|
|
Сұйықтық |
Ауа/су (шартты)/вакуум |
|
Жұмыс қысымы |
0-1,0 Мпа |
|
Вакуумдық қысым |
-100Кпа (10 Торр) |
|
Жұмыс температурасы |
-10-60℃ |
|
Материал |
НЕЙЛОН(ПА),Полиуретан(PU) |
|
Дюймдік түтікке арналған фитинг |
Метрикалық түтікті орнату |

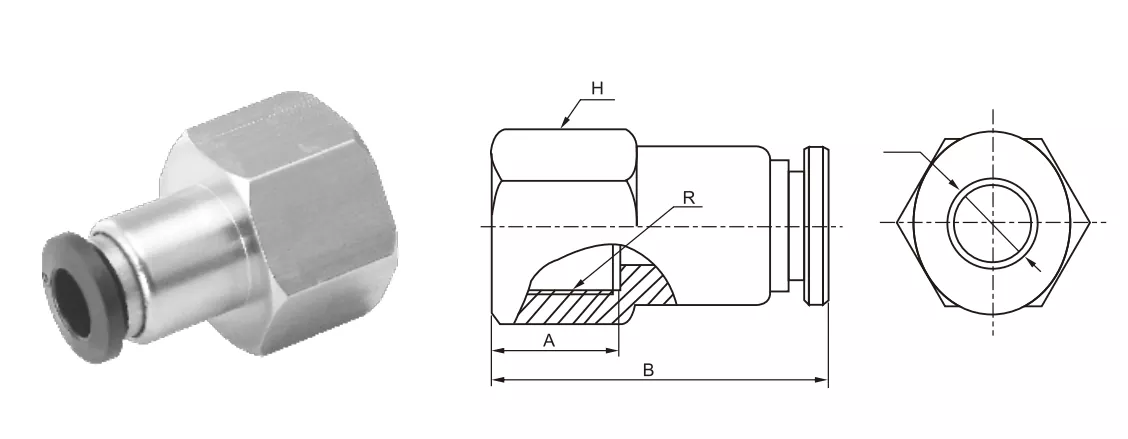

φD |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
M5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
M5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
ДК |
PCF |
|
Түр |
Басатын қосқыш |
|
|
Жіп түрін қолдау |
BSPT / NPT / Metric |
|
|
Жіп |
Ер |
Әйел |
|
Орнату |
Бұрандалы тесіктерге немесе цилиндрге және басқа жабдықтың ұштарына бұраңыз |
Сыртқы бұрандалы цилиндрге немесе түйінге бұраңыз |
|
Қолданба |
Ең көп таралған әмбебап модель, артықшылықты, ішкі жіппен жабдықталған жабдық |
Сыртқы бұрандалы фитингтермен қосу үшін немесе жоғары кеңістікті қажет ететін жағдайларда қолданылады |
|
Цилиндрге немесе клапан корпусына орнатылған (цилиндрдің ішкі жіптері бар), бұрандалы ұшы жабдыққа қосылған және шланг пайдалану үшін салынған. |
Басқару клапанының немесе электромагниттік клапанның (сыртқы жіппен) ауа шығатын бөлігін қосыңыз және құрылғыны ішкі жіппен бекітіңіз, ал екінші ұшына шлангты салыңыз |
|
|
Күшті құлыптау күшін немесе жоғары тығыздау талаптарын талап етеді, көбінесе жіпті тығыздағышпен немесе тығыздағыш сақинамен бірге қолданылады |
Шектеулі кеңістікке байланысты қосылу үшін тек ішкі жіптерді пайдалануға болады. Жалпы буын ұзындығын қысқартуға болады |
|
Қандай пневматикалық қолданбалар үшін PCF әйел тікелей итергіш түтік фитингтері қолайлы?
Ол жоғары кеңістік талаптары бар сыртқы бұрандалы керек-жарақ қосылымы болуы керек
PCF қосқышын пайдалану кезінде неге назар аудару керек?
Жұмыс қысымы 1,0МПа аспауы керек
