ДК ер жібі Түтікке тік итеру

Тапсырыс коды

ДК

8

--

01

Үлгі

Түтік өлшемі (метрикалық)

Жіп түрі (55° түзу түтік жіп)

4:4мм

01:G1/8

6:6 мм

02:G1/4

8:8 мм

03:G3/8

10:10мм

04: G1/2

12:12 мм

14:14мм

16:16мм

Сұйықтық

Ауа/су (шартты)/вакуум

Жұмыс қысымы

0-1,0 Мпа

Вакуумдық қысым

-100Кпа (10 Торр)

Жұмыс температурасы

-10-60℃

Материал

НЕЙЛОН(ПА),Полиуретан(PU)

Дюймдік түтікке арналған фитинг

Метрикалық түтікті орнату

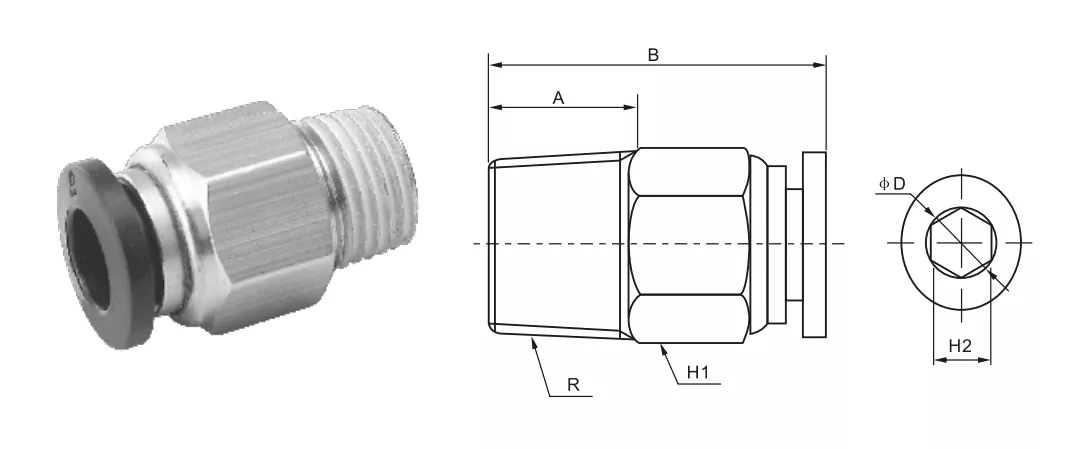

φD

R

A

B

H1

H2

PC5/32-M5

PC4-M5

4

M5

4.5

21.8

10

2

PC5/32-01

КҚ4-01

4

R1/8

6.5

20.5

10

3

КҚ5/32-02

КҚ4-02

4

R1/4

9

19.5

14

3

PC1/4-M5

PC6-M5

6

M5

4.5

22.8

12

2

PC1/4-01

КҚ6-01

6

R1/8

6.5

22.2

12

4

КҚ1/4-02

КҚ6-02

6

R1/4

9

22.2

14

4

КҚ1/4-03

КҚ6-03

6

R3/8

10

21.5

17

4

КҚ1/4-04

КҚ6-04

6

R1/2

10

23

21

4

КҚ5/16-01

КҚ8-01

8

R1/8

8

26.8

14

4

КҚ5/16-02

КҚ8-02

8

R1/4

10

25.2

14

6

КҚ5/16-03

КҚ8-03

8

R3/8

10

22.2

17

6

КҚ5/16-04

КҚ8-04

8

R1/2

11

23.7

21

6

PC3/8-01

КҚ10-01

10

R1/8

8

30.7

17

4

PC3/8-02

КҚ10-02

10

R1/4

10

31

17

6

PC3/8-03

КҚ10-03

10

R3/8

10

29.5

17

8

PC3/8-04

КҚ10-04

10

R1/2

11

25.2

21

8

КҚ1/2-01

КҚ12-01

12

R1/8

8

31.7

19

4

КҚ1/2-02

КҚ12-02

12

R1/4

10

33.2

19

6

КҚ1/2-03

КҚ12-03

12

R3/8

10

30

19

8

КҚ1/2-04

КҚ12-04

12

R1/2

11

30

21

8

КҚ14-03

14

R3/8

11

38

24

6

КҚ14-04

14

R1/2

12

39

24

8

КҚ16-03

16

R3/8

13

39

24

10

КҚ16-04

16

R1/2

15

39

27

12
