OLK бренді PG Reducer Union Dreaducer одағы TOWNE-FINTERINT PROCHENTINTION, мысалы, 6 мм-ден 4 мм-ге дейін диаметрі бар ауа түтіктерін қосу үшін қолданылады. Ол тығыз бос орындарға немесе мөлшері бар болған кезде қолайлы.

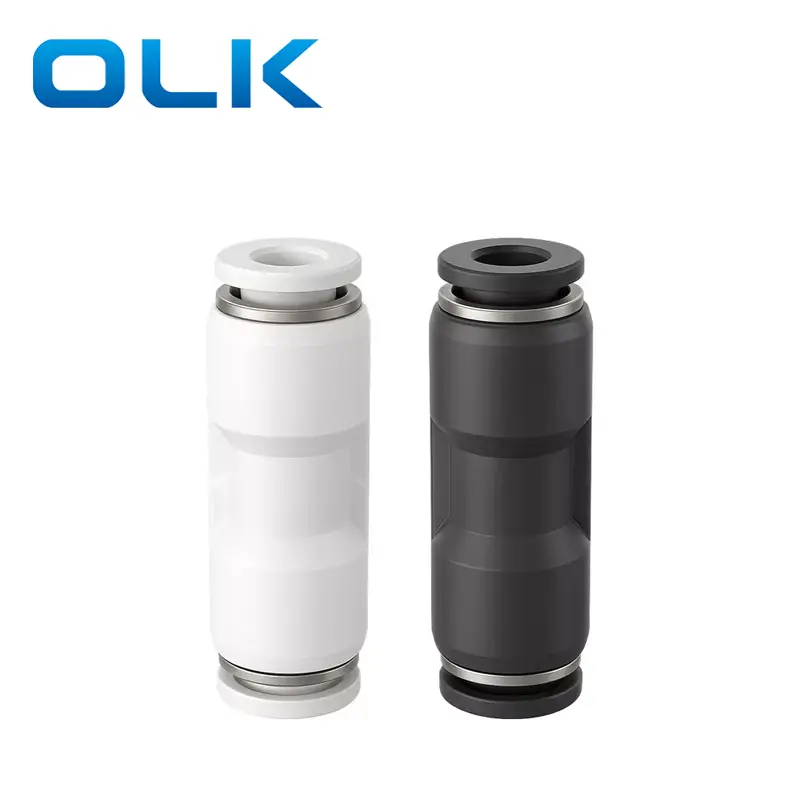

Коннектор үш түсте қол жетімді: көк, ақ және қара түсті.
|
Тапсырыс коды |
|||
|
Мг |
8 |
- |
01 |
|
Улгі |
Түтік өлшемі (метрика) |
|
Түтік өлшемі (метрика) |
|
PG сериялары |
4: 4мм |
|
4: 4мм |
|
|
6: 6мм |
|
6: 6мм |
|
|
8: 8мм |
|
8: 8мм |
|
|
10: 10мм |
|
10: 10мм |
|
|
12: 12 мм |
|
12: 12 мм |
|
|
14: 14мм |
|
14: 14мм |
|
|
16: 16мм |
|
16: 16мм |
|
Сұйық |
Ауа / су (шартты) / вакуум |
|
Жұмыс қысымы |
0-1,0MPA |
|
Вакуумдық қысым |
-100 кпа (10 Торр) |
|
Жұмыс температурасы |
-10-60 ℃ |
|
Материал |
Нейлон (PA), полиуретан (Пу) |
|
Тіркітпен қаптама |
Metrictube сәйкес келеді |

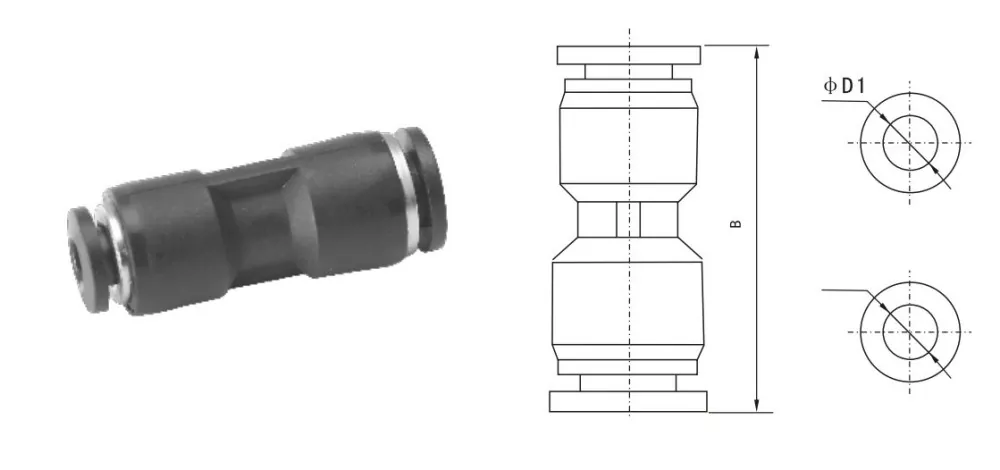

Fd1 |
Fd2 |
B |
|
PG1 / 4-5-32 |
PG6-4 |
6 |
4 |
35 |
|
PG5 / 16-1 / 4 |
PG8-6 |
8 |
6 |
35.5 |
|
PG3 / 8-5 / 16 |
PG10-8 |
10 |
8 |
38 |
|
PG1 / 2-13 / 8 |
PG12-10 |
12 |
10 |
47 |
|
|
PG16-12 |
12 |
12 |
47.5 |
|
PG2 / 6-5 / 32 |
PG8-4 |
8 |
4 |
47.5 |
|
PG3 / 8-1 / 4 |
PG8-4 |
10 |
6 |
67 |
|
PG1 / 2-5 / 16 |
PG12-8 |
12 |
8 |
67 |
|
Жалпы империялық жіптерді түрлендіруге қатысты жалпы анықтама |
||
|
Император мөлшері |
Шамамен. К рсеткіш (мм) |
Айырбастау формуласы |
|
1/8 |
3.2 мм |
1 ÷ 8 × 25.4 = 3.175 |
|
5/32 |
3.97 мм |
5 ÷ 32 × 25.4 = 3.97 |
|
1/4 |
6.35 мм |
1 ÷ 4 × 25.4 = 6.35 |
|
5/16 |
7.94мм |
5 ÷ 16 × 25.4 = 7.94 |
|
3/8 |
9.53mm |
3 ÷ 8 × 25.4 = 9.53 |
|
1/2 |
12.7мм |
1 ÷ 2 × 25.4 = 12.7 |

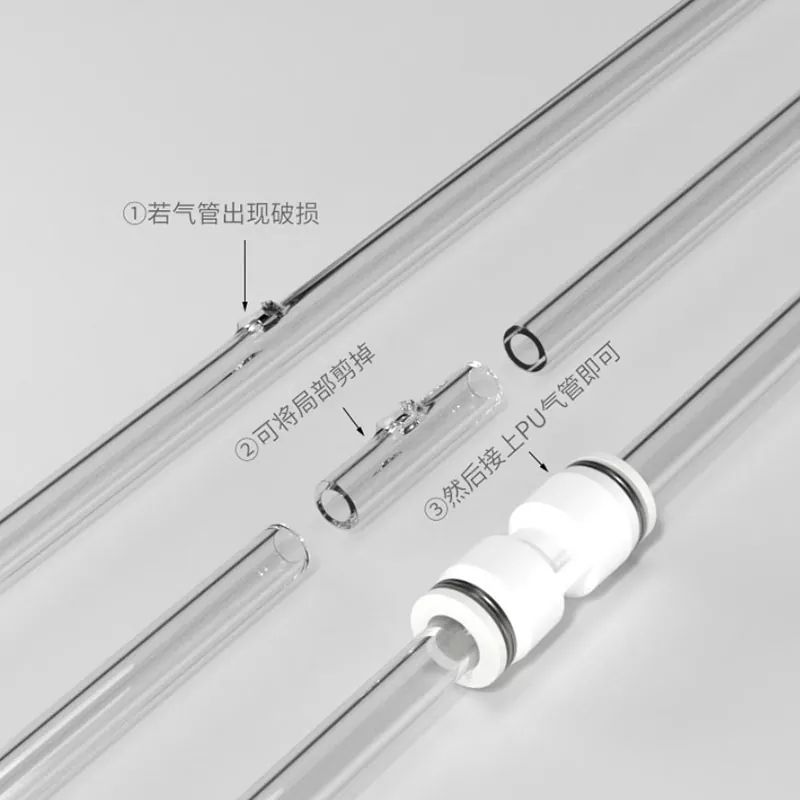

Pu фитингтері мен PG арматураларының айырмашылығы?
PU Екі жағынан бірдей ауа шлангісін қосады, PG екі жағындағы диаметрлі ауа шлангісін қосады
