Brand:
OLKInitial State:
NO,NCPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

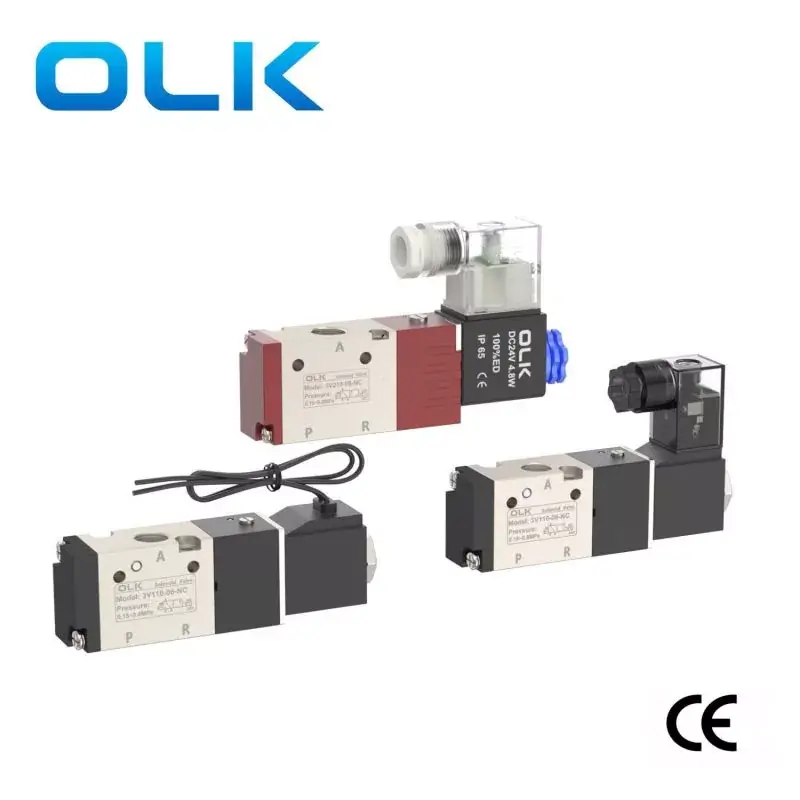

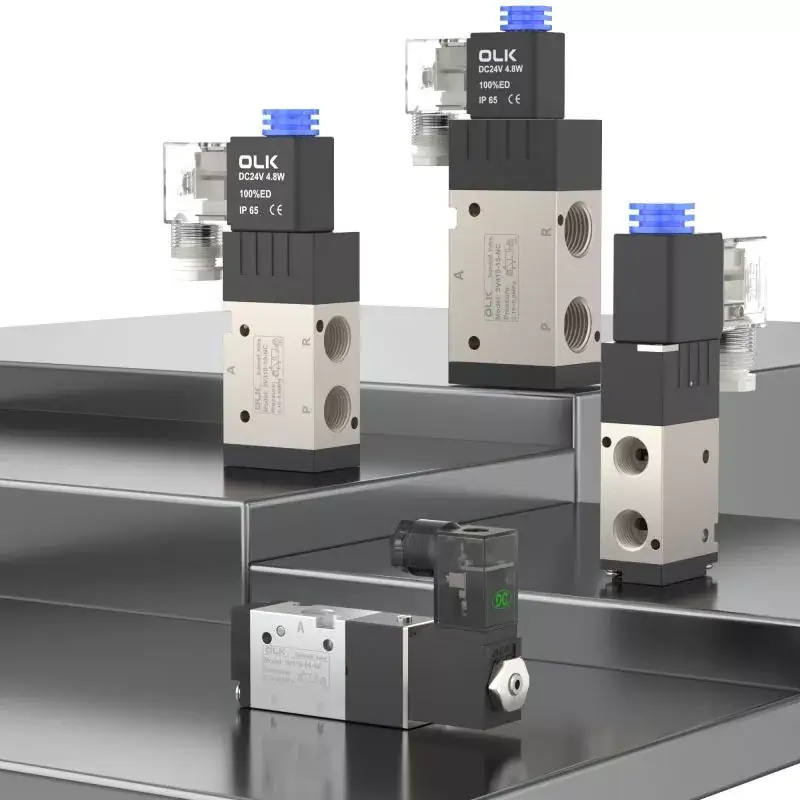

3/2 wayOuleikai (OLK) 3V сериялы электромагниттік клапан 3 жол, ұшқыш басқаратын соленоидты бағыттаушы клапан санатына жатады, жылдам жауап беру жылдамдығы мен сенімді жұмысы бар, бір әрекетті цилиндрлерді басқаруға жарамды. Клапанның корпусы коррозияға төзімді, жоғары температураға төзімді алюминий қорытпасынан жасалған, бұл оны әртүрлі қатал ортада қолдануға жарамды етеді.
Оны өнеркәсіптік автоматтандыру сценарийлерімен сәйкестендіруге болады, мысалы, сұйықтықты басқару және әртүрлі автоматтандырылған өндірістік желілерде, пневматикалық жабдықта, медициналық құрылғыларда және т.б.
СИМВОЛ:
Тапсырыс коды
3V
1
10
6
ЖОҚ
A
Үлгі
Код
Клапан түрі
порт өлшемі
Әрекет түрі
Вольтаж
Non:Din түрі
3V: 2 позициясы 3 жақты соленоидты клапан
1:100 сериясы
10: бір әрекетті электромагниттік клапан 3/2 жол
M5:M5
ЖОҚ: әдетте жабық
AC220V
L: сызық түрі
2:200 сериясы
20: қос әрекетті электромагниттік клапан 3/2 жол
06:G1/8
ЖОҚ: әдетте ашық
AC110V
3:300 сериясы
08: G1/4
AC24V
4:400 сериясы
10:G3/8
AC36V
15:G1/2
DC12V
DC24V
1. Тікелей әсер етуші конфигурация, жауапты коммутация;
2. Қалыпты жабық және қалыпты ашық түрлер үшін қолжетімді опциялар;

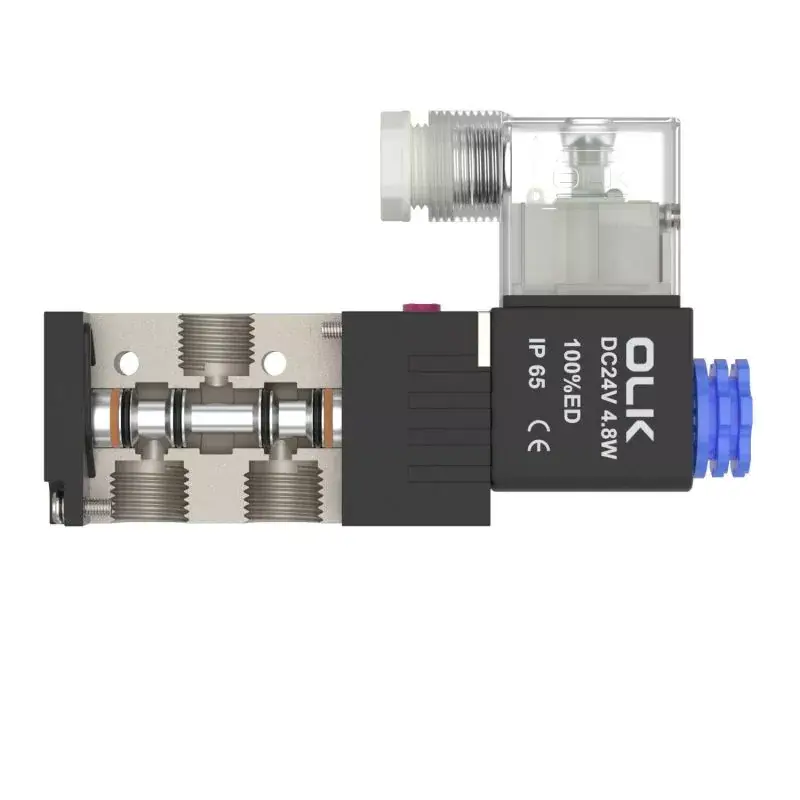

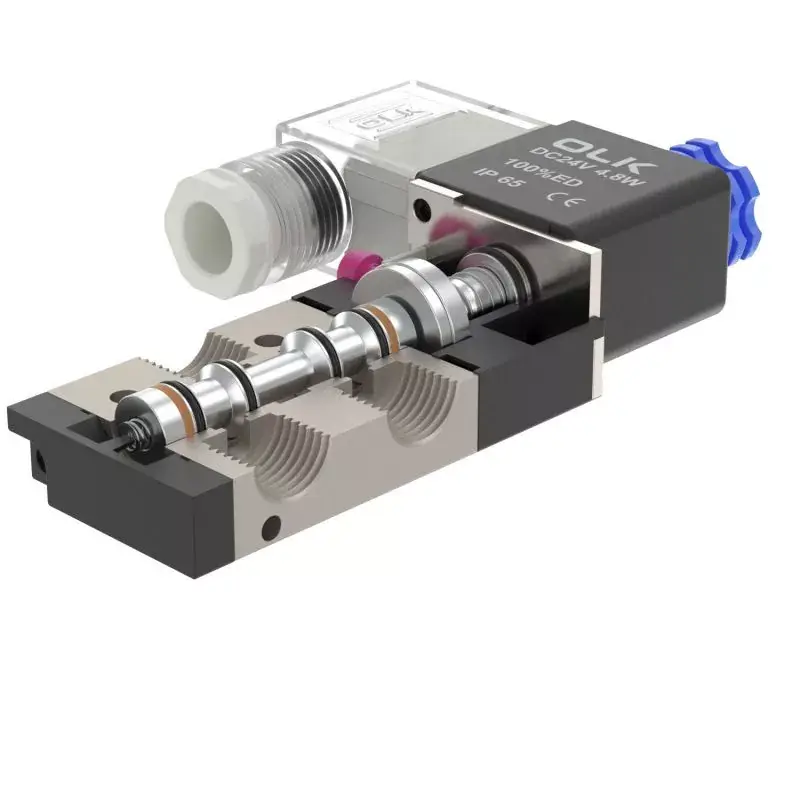

3. Коаксиалды өшіру құрылымы, тамаша тығыздау, үлкен ағын жылдамдығы;
4. Маймен майлаудың қажеті жоқ;
5. Оңай орнату және жөндеу үшін қолмен жұмыс істейтін құрылғымен жабдықталған;
6. Таңдау үшін бірнеше стандартты кернеу деңгейлері бар.
|
жұмыс ортасы |
Ауа (40 мкм астам сүзгі арқылы сүзіледі) |
|
Әрекет |
Ұшқыш түрі |
|
позициялар саны |
Екі позиция үш жол |
|
майлау |
қажетсіз |
|
Жұмыс қысымының диапазоны МПа(psi) |
0,15~0,8(21~114) |
|
Кепілдендірілген қысымға төзімділік |
1,5МПа (215psi) |
|
Дене материалы |
алюминий қорытпасы |
|
Стандартты кернеу |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Кернеу диапазонын пайдаланыңыз |
айнымалы ток:±15％тұрақты ток:±10％ |
|
қорғау деңгейі |
IP65 (DIN40050) |
|
ыстыққа төзімділік дәрежесі |
В сыныбы |
|
Қосылым түрі |
DIN розетка түрі, розетка түрі |
|
Қозу уақыты |
0,05 секунд немесе одан аз |
|
үлгі |
Порт диаметрі |
Жұмыс температурасы °C |
MAX жұмыс жиілігі |
Ағынның көлденең қимасының ауданы мм² (CV мәні) |
қуат тұтыну |
|
3V110-M5 |
M5 |
-20~70 |
5 рет/секунд |
5,5(0,31) |
Айнымалы ток: 3ВА тұрақты ток: 3Вт |
|
3V120-M5 |
M5 |
-20~70 |
5 рет/секунд |
5,5(0,31) |
Айнымалы ток: 3ВА тұрақты ток: 3Вт |
|

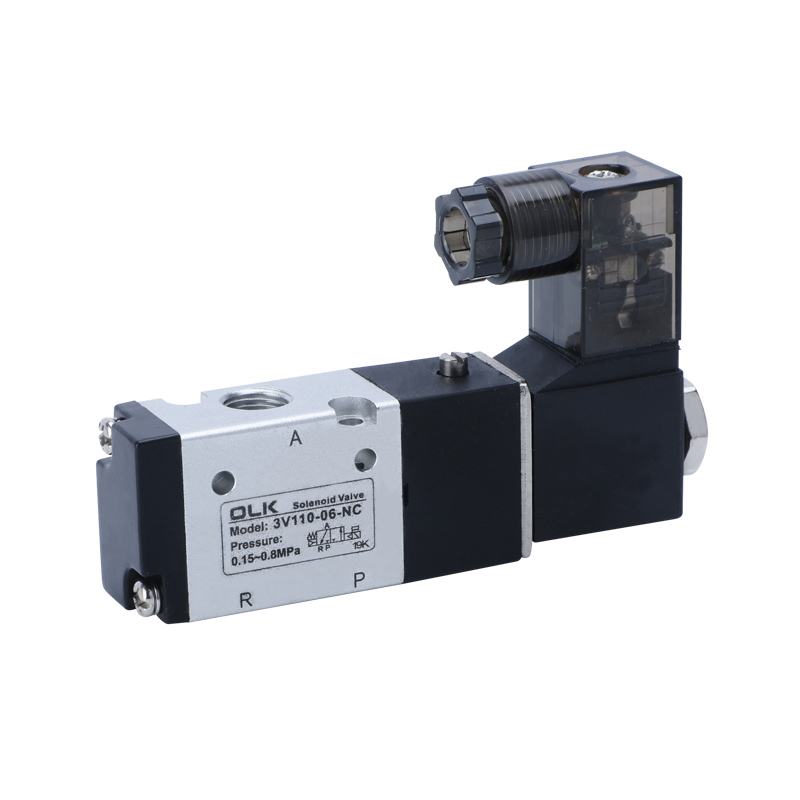

3V110-06 |
G1/8 |
-20~70 |
5 рет/секунд |
12,0(0,67) |
Айнымалы ток: 3ВА тұрақты ток: 3Вт |
|
3V120-06 |
G1/8 |
-20~70 |
5 рет/секунд |
12,0(0,67) |
Айнымалы ток: 3ВА тұрақты ток: 3Вт |
|
3V210-06 |
Қабылдау=шығу=G1/8 |
-20~70 |
5 рет/секунд |
14,0(0,78) |
Айнымалы ток: 6ВА тұрақты ток: 4,8 Вт |
|
3V220-06 |
Қабылдау=шығу=G1/8 |
-20~70 |
5 рет/секунд |
14,0(0,78) |
Айнымалы ток: 6ВА тұрақты ток: 4,8 Вт |
|
3V210-08 |
Қабылдау=шығу=G1/4 |
-20~70 |
5 рет/секунд |
16,0(0,89) |
Айнымалы ток: 6ВА тұрақты ток: 4,8 Вт |
|
3V220-08 |
Қабылдау=шығу=G1/4 |
-20~70 |
5 рет/секунд |
16,0(0,89) |
Айнымалы ток: 6ВА тұрақты ток: 4,8 Вт |
|
3V310-08 |
Қабылдау=шығу=G1/4 |
-20~70 |
5 рет/секунд |
25,0(1,39) |
Айнымалы ток: 6ВА тұрақты ток: 4,8 Вт |
|
3V320-08 |
Қабылдау=шығу=G1/4 |
-20~70 |
5 рет/секунд |
25,0(1,39) |
Айнымалы ток: 6ВА тұрақты ток: 4,8 Вт |
|
3V310-10 |
Қабылдау=шығу=G3/8 |
-20~70 |
5 рет/секунд |
30,0(1,67) |
Айнымалы ток: 6ВА тұрақты ток: 4,8 Вт |
|
3V320-10 |
Қабылдау=шығу=G3/8 |
-20~70 |
5 рет/секунд |
30,0(1,67) |
Айнымалы ток: 6ВА тұрақты ток: 4,8 Вт |
|
3V410-15 |
Қабылдау=шығу=G1/2 |
-5∼60 |
3 рет/секунд |
50,0(2,79) |
Айнымалы ток: 6ВА тұрақты ток: 4,8 Вт |
|
3V420-15 |
Қабылдау=шығу=G1/2 |
-5∼60 |
3 рет/секунд |
50,0(2,79) |
Айнымалы ток: 6ВА тұрақты ток: 4,8 Вт |
