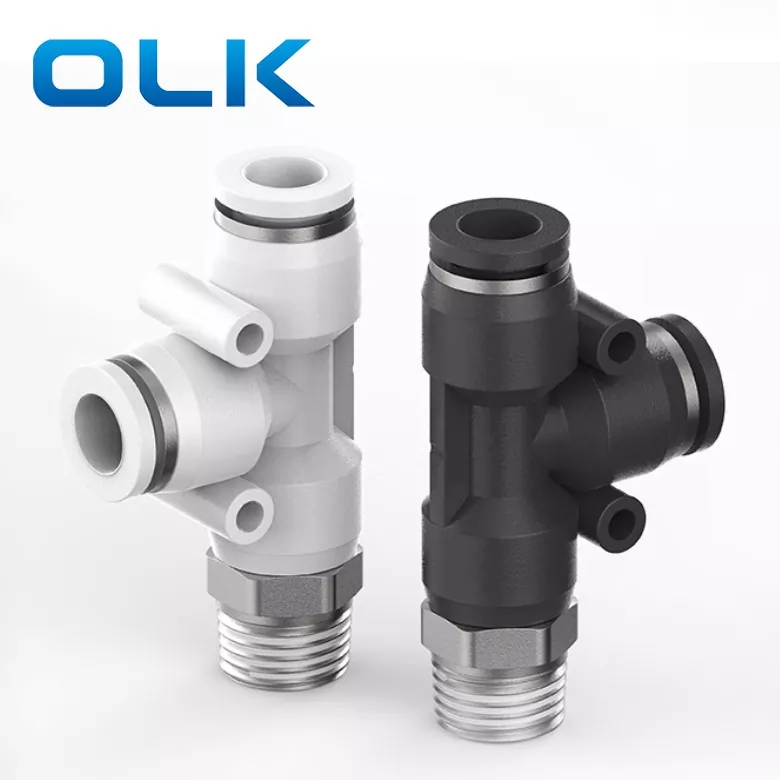

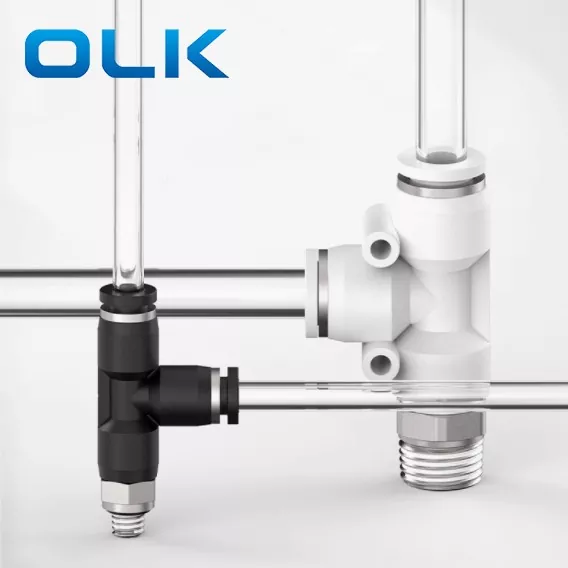

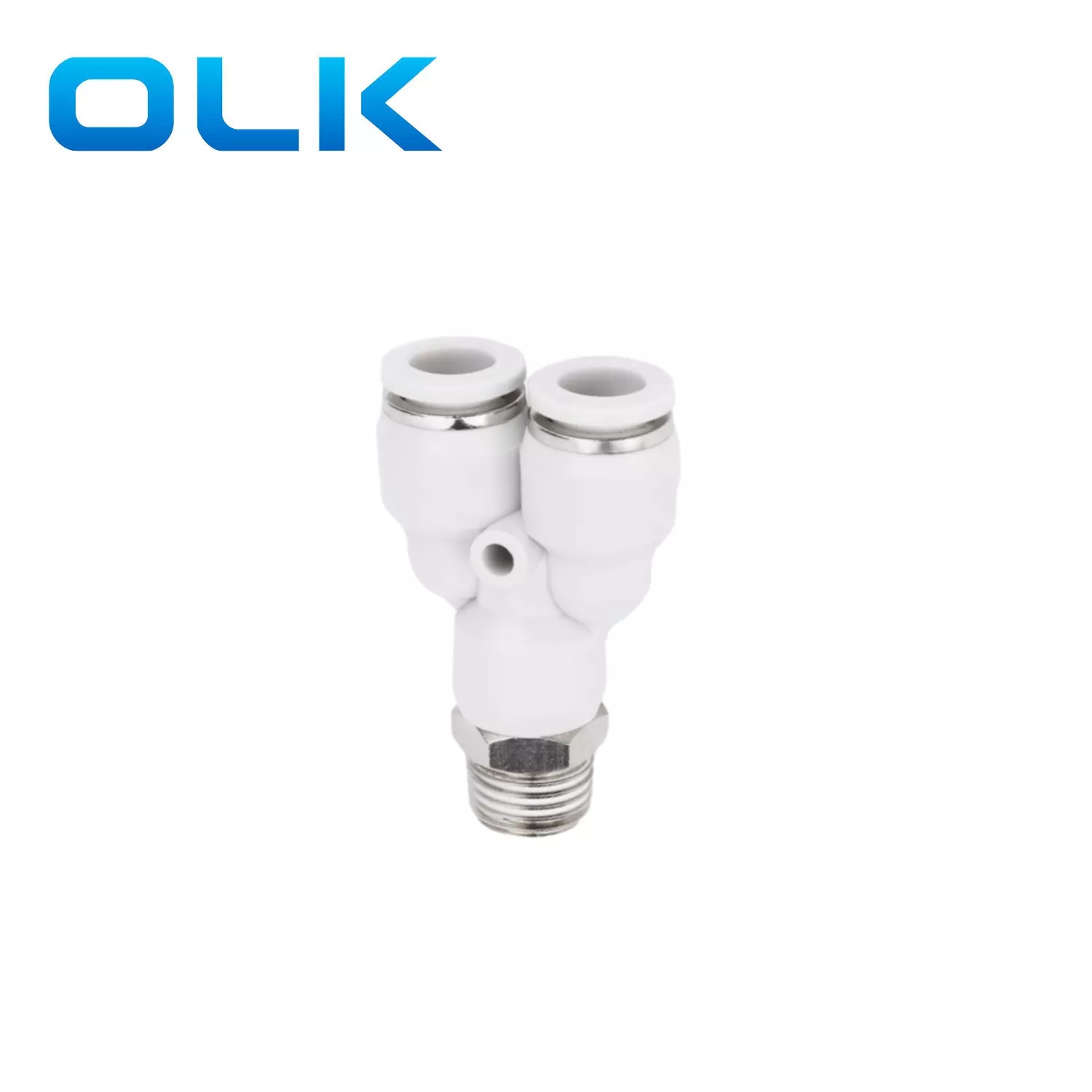

PD іске қосу TIDE TIE PITE PITE PITE - бұл бір ауа көзін екі шығысына бөлу үшін жасалған үш жақты иіру. Бұл екі-екі қабатты пневматикалық қосылымды қажет ететін жүйелер үшін өте қолайлы.
PD функциясының негізгі ерекшеліктері: Ауаны тиімді тарату үшін y-пішінді дизайны; оңай орнатудың соңғы ұштары; көп бағытты түтікке арналған икемді бағыттау
|
Тапсырыс коды |
|||
|
Дв |
8 |
- |
01 |
|
Улгі |
Түтік өлшемі (метрика) |
|
Жіп түрі (55 ° Түтік ағыны) |
|
PD сериялары |
4: 4мм |
|
01: G1 / 8 |
|
|
6: 6мм |
|
02: G1 / 4 |
|
|
8: 8мм |
|
03: G3 / 8 |
|
|
10: 10мм |
|
04: G1 / 2 |
|
|
12: 12 мм |
|
|
|
|
14: 14мм |
|
|
|
|
16: 16мм |
|
|
|
Сұйық |
Ауа / су (шартты) / вакуум |
|
Жұмыс қысымы |
0-1,0MPA |
|
Вакуумдық қысым |
-100 кпа (10 Торр) |
|
Жұмыс температурасы |
-10-60 ℃ |
|
Материал |
Нейлон (PA), полиуретан (Пу) |
|
Тіркітпен қаптама |

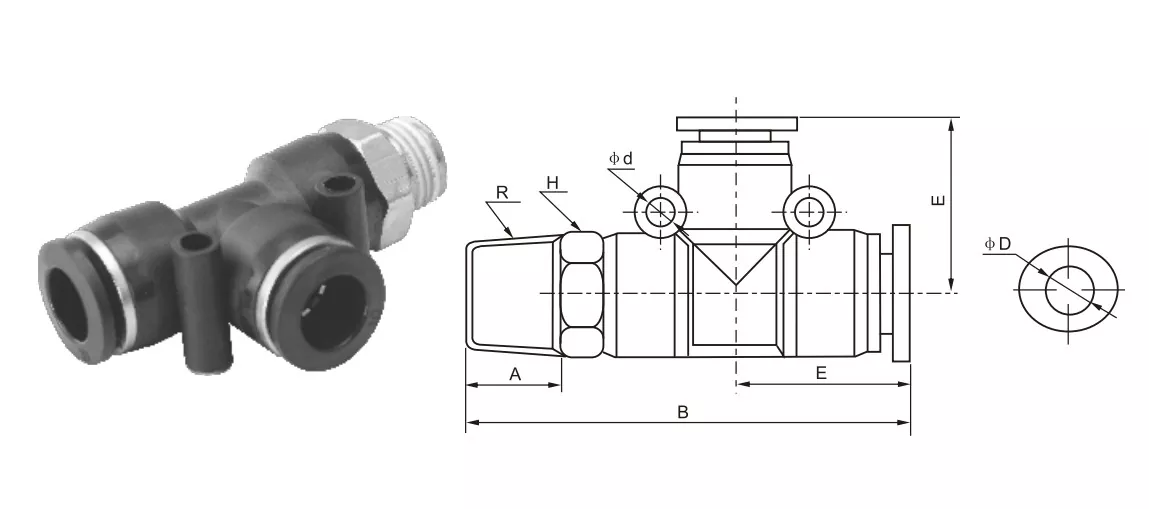

К рсеткіш түтікті фитинг |
φD |
R |
A |
B |
E |
H |
φD |
|
PD5 / 32-M5 |
Pd4-m5 |
4 |
М5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5 / 32-01 |
PD4-01 |
4 |
R1 / 8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5 / 32-02 |
PD4-02 |
4 |
R1 / 4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1 / 4-M5 |
Pd6-m5 |
6 |
М5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1 / 4-01 |
PD6-01 |
6 |
R1 / 8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1 / 4-02 |
PD6-02 |
6 |
R1 / 4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1 / 4-03 |
PD6-03 |
6 |
R3 / 8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1 / 4-04 |
PD6-04 |
6 |
R1 / 2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5 / 16-01 |
PD8-01 |
8 |
R1 / 8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5 / 16-02 |
PD8-02 |
8 |
R1 / 4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5 / 16-03 |
PD8-03 |
8 |
R3 / 8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5 / 16-04 |
PD8-04 |
8 |
R1 / 2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3 / 8-01 |
PD10-01 |
10 |
R1 / 8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3 / 8-02 |
PD10-02 |
10 |
R1 / 4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3 / 8-03 |
PD10-03 |
10 |
R3 / 8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3 / 8-04 |
PD10-04 |
10 |
R1 / 2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1 / 2-01 |
PD12-01 |
12 |
R1 / 8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1 / 2-02 |
PD12-02 |
12 |
R1 / 4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1 / 2-03 |
PD12-03 |
12 |
R3 / 8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1 / 2-04 |
PD12-04 |
12 |
R1 / 2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3 / 8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1 / 2 |
15 |
85 |
35 |
24 |
4 |
|
Аты / түрі |
Интерфейс құрылымының сипаттамасы |
|
Жүгіру (PD) |
Негізгі ауа ағыны түзу, ал бұтақтар тігінен шығарылады |
|
Филиал Ти (PB) |
Екі интерфейс дұрыс бұрыштармен, біреуі «Т» филиалында қосылған |
|
Теңдік |
Бірдей үш порты |
Коннекторға не істеу керек?
Tee «T-тәрізді қосқышты білдіреді, үш интерфейсі бар;
«Іске қосу» негізгі арнаға жатады (негізгі ауа ағынының бағыты - түзу сызық);
Сонымен, «Іске қосу» негізгі арна түзу екенін білдіреді, ал филиалдың ортасында тігінен шығарылған дегенді білдіреді.
