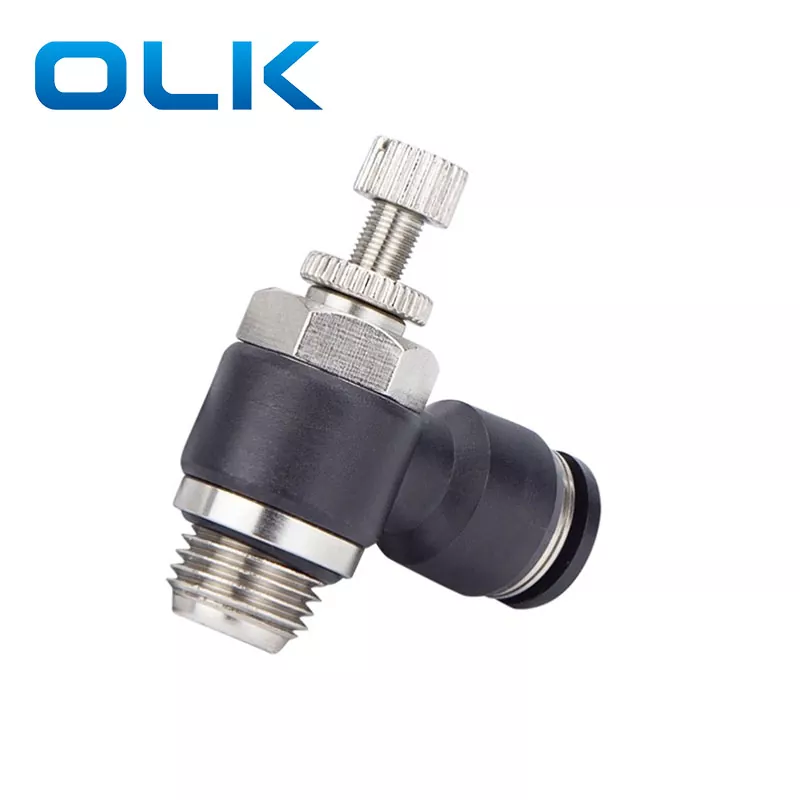

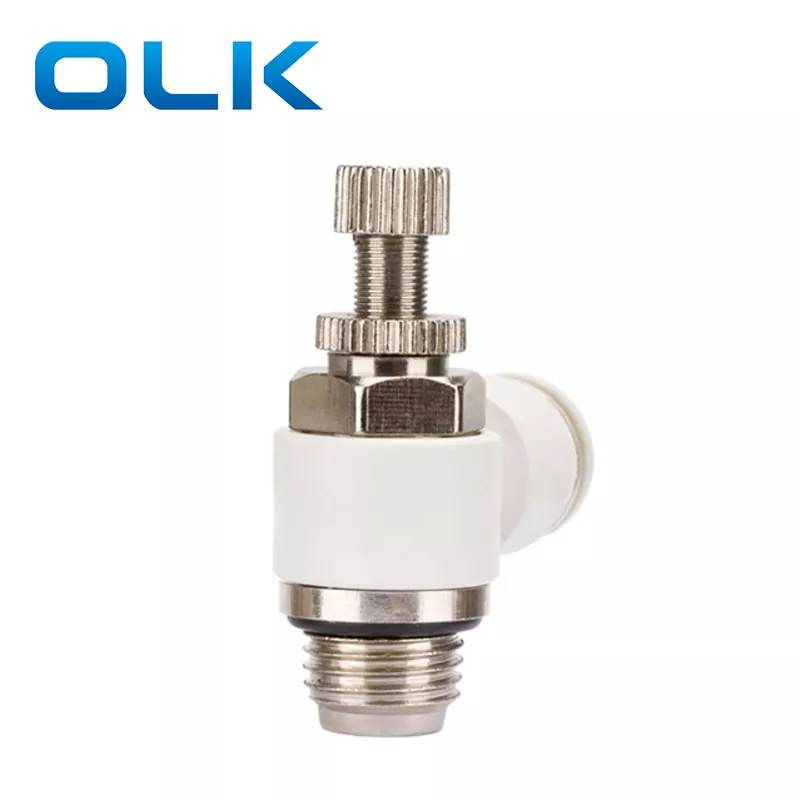

SC пневматикалық жылдамдықты реттегіш клапан, G-жіп түрі

SC пневматикалық жылдамдық реттегіші айналмалы басқару тұтқасы арқылы ауа ағынын реттеу арқылы цилиндр жылдамдығын дәл реттеуге арналған. Ол кіріктірілген тығыздағыш шайбасы бар G-жіпті қосылымды қабылдайды, бұл PTFE таспасының қажеттілігін болдырмайды және бітелуді болдырмайды. Шағын құрылымымен және 360° айналмалы дизайнымен SC жылдамдық реттегіші клапаны тіпті шектеулі кеңістіктерде икемді орнатуға мүмкіндік береді және пневматикалық компоненттердің сенімді өнімділігін және ұзақ қызмет ету мерзімін қамтамасыз етеді.

SC пневматикалық жылдамдықты реттегіш клапан, G-жіп түрі Өнімнің ерекшеліктері

· Жылдамдықты дәл басқару және жылдам жауап беру: цилиндрдің тегіс жұмыс істеуі үшін айналмалы тұтқа арқылы ауа ағынын оңай реттеңіз.

· PTFE таспасы қажет емес: G-жіпті қосқыш тығыз тығыздауды қамтамасыз ету және бітелу мәселелерін болдырмау үшін тығыздағыш шайбамен бірге келеді.

·Интерфейстің жарамдылығы: Тегіс беттерге арналған; ойық немесе біркелкі емес интерфейстерге жарамайды.

·Оңай орнату: Орнатқаннан кейін фитинг пен корпус 360° айнала алады, бұл түтік орналасуында икемділік береді.

·Компоненттерді қорғау: ағып кетуді және ластануды болдырмайды, пневматикалық жабдықтың қызмет ету мерзімін ұзартады.

SC пневматикалық жылдамдық реттегіш клапаны, G-жіп түрі Қолдану әдісі:

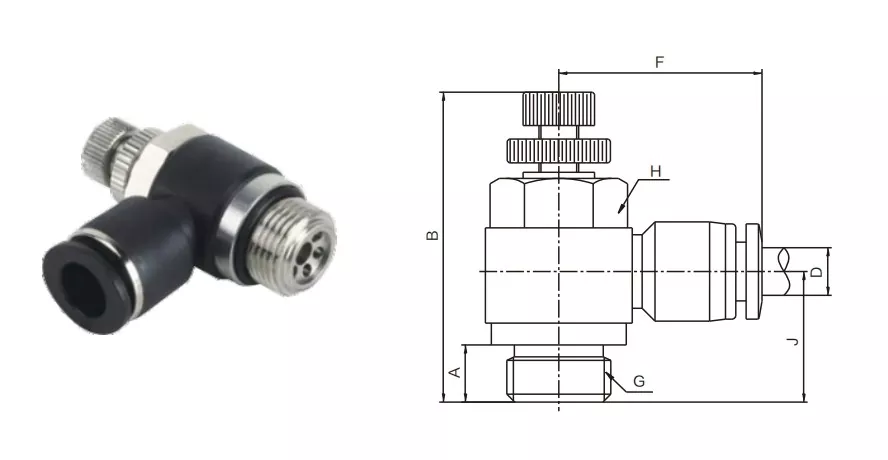

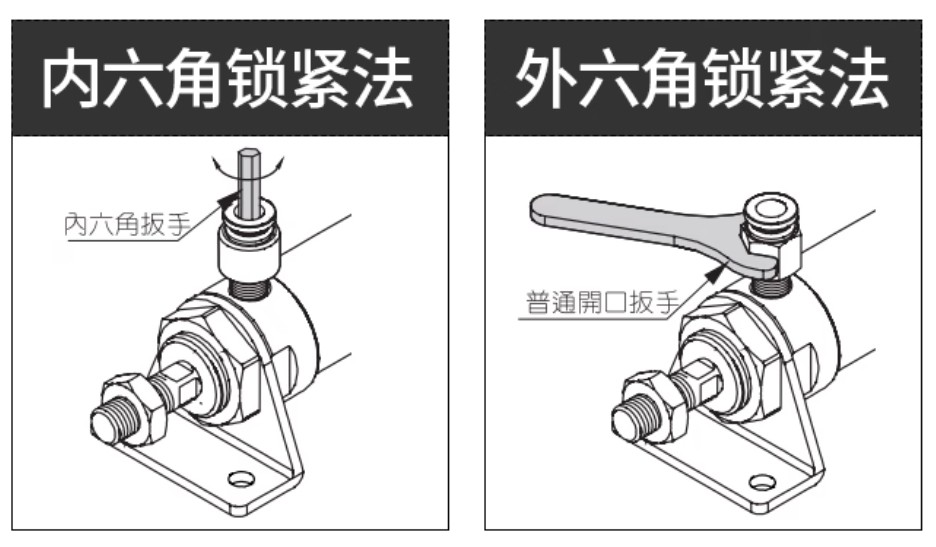

Фитингті цилиндрдің ауа кіріс/шығыс жіптеріне суретте көрсетілгендей бұрау үшін алленді кілтті немесе алтыбұрышты кілтті пайдаланыңыз. Тарту моменті үшін суретті қараңыз.

Цилиндр жылдамдығын жылдамдық реттегішімен реттеген кезде, сығылған ауаны қолданбас бұрын клапанның жабық екеніне көз жеткізіңіз. Клапан ашық тұрған кезде ауа берілсе, цилиндр тым жылдам қозғалып, апатқа себеп болуы мүмкін.

Реттеу тұтқасын қолмен баяу бұраңыз. Қажетті жылдамдықты орнатқаннан кейін тұтқаны бекіту және әрі қарай реттеуге жол бермеу үшін бекіткіш гайканы төмен бұраңыз.

Ауа ағынын азайту және цилиндрді баяулату үшін тұтқаны сағат тілімен бұраңыз.

Ауа ағынын арттыру және цилиндрді жылдамдату үшін тұтқаны сағат тіліне қарсы бұраңыз.

Пневматикалық жылдамдықты реттегіш клапанның сақтық шаралары

M5 жіп кішкентай. Тарту үшін құралдарды пайдаланбаңыз. Кіріктірілген тығыздағыш шайбамен қолмен қатайту жеткілікті. Шамадан тыс тарылту жіпті үзуі мүмкін. Қоқыстың дұрыс жұмыс істемеуіне немесе ауа ағып кетуіне жол бермеу үшін орнату алдында құбыр мен фитингті тазалаңыз.

Жоғары ауа қысымы немесе лас ауа тығыздағыш сақинаны зақымдауы мүмкін. Қажет болса, ауа сүзгісін орнатыңыз және жоғары қысымды, коррозияға төзімді фитингтерді таңдаңыз.

Түтікшені жиі розеткаға қоспаңыз/өшірмеңіз, себебі ол фитинг пен түтіктің қызмет ету мерзімін қысқартады. Ағып кетпес үшін түтікті түбіне толығымен салыңыз. Түтікшені алмас бұрын, ішінде қысым жоқ екеніне көз жеткізіңіз және шығарар алдында фитингтің ұшын төмен басыңыз.

Түтік ұшының тегіс кесілгеніне көз жеткізіңіз. Біркелкі емес ұштар нашар тығыздауға және ағып кетуге әкелуі мүмкін. Түтікшені дұрыс кесіп, сыртқы бетінің зақымдалмағанына көз жеткізіңіз.

Ұзындығы жеткілікті түтіктерді пайдаланыңыз. Фитингтің үстіңгі жағындағы өткір иілулерден аулақ болыңыз, бұл фитингті зақымдауы мүмкін. Қосқаннан кейін, қолданар алдында оның беріктігін тексеру үшін түтікті аздап тартыңыз.

Түтікшені алып тастаған кезде, суырып алу кезінде пластикалық интерфейсті біркелкі басыңыз. Түтікшені бұрмаңыз немесе 360° бұрмаңыз, әйтпесе түтікте ойықтар пайда болып, ағып кетуі мүмкін.

Реттеу тетігін бұру үшін қолыңыздан басқа құралдарды пайдаланбаңыз. Тұтқаны жоғарғы немесе төменгі шектерге жеткенде қосымша күш қолданбаңыз, әйтпесе фитинг зақымдалуы мүмкін.

Жылдамдық реттегіші жабылған кезде кейбір ішкі ағып кету қалыпты жағдай. Ішкі ағып кетудің болмауын қажет ететін қолданбаларда пайдаланбаңыз.

Жиі қойылатын сұрақтар:

Неліктен SC G-жіпті жылдамдықты реттегіш клапан ұсынылады?

Кәдімгі арматура PTFE таспасын пайдаланады, ол үзіліп, ауа жолына еніп, клапанның бітелуіне, нашар ауыстырылуына және цилиндр тығыздағышының тозуына себеп болады. G-жіпті қосқыш тығыз тығыздауды қамтамасыз ету және бітелу мәселелерін болдырмау үшін тығыздағыш шайбамен бірге келеді.
