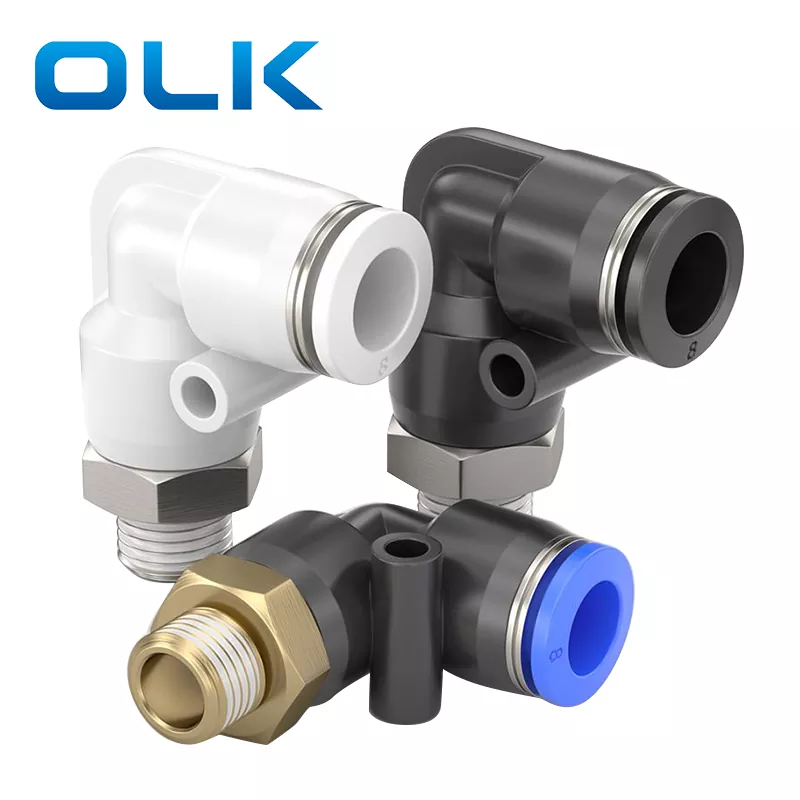

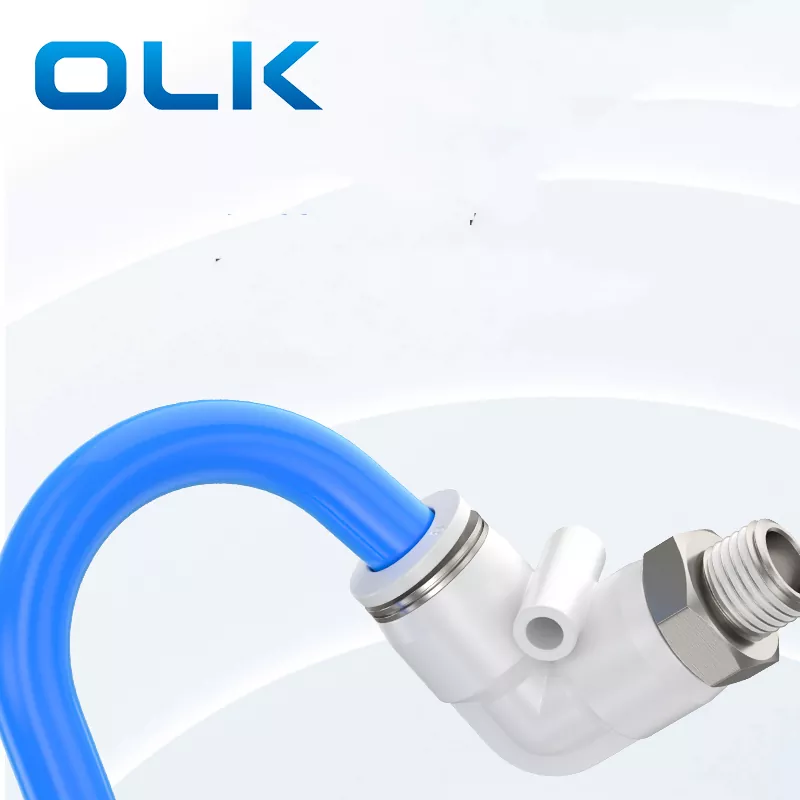

Pl Pll ер шынтақшасы түтік фитингіне итеру 90 градус, 90 градус шынтақ қосқышы болып табылады, бұл шектеулі кеңістіктерде немесе қайта бағыттау қажет болған жерде.
Өнімнің ерекшеліктері: шағын құрылым, кішкене кеңістіктерге жарамды; Трахальды сымдарға ыңғайлы дизайн дизранасы
|
Тапсырыс коды |
|||
|
Жіберу |
8 |
- |
01 |
|
Улгі |
Түтік өлшемі (метрика) |
|
Жіп түрі (55 ° Түтік ағыны) |
|
|
4: 4мм |
|
01: G1 / 8 |
|
|
6: 6мм |
|
02: G1 / 4 |
|
|
8: 8мм |
|
03: G3 / 8 |
|
|
10: 10мм |
|
04: G1 / 2 |
|
|
12: 12 мм |
|
|
|
|
14: 14мм |
|
|
|
|
16: 16мм |
|
|
|
Сұйық |
Ауа / су (шартты) / вакуум |
|
Жұмыс қысымы |
0-1,0MPA |
|
Вакуумдық қысым |
-100 кпа (10 Торр) |
|
Жұмыс температурасы |
-10-60 ℃ |
|
Материал |
Нейлон (PA), полиуретан (Пу) |
|
Тіркітпен қаптама |
К рсеткіш түтікті фитинг |
φD |
R |
A |
B |
H |
E |
φD |
|

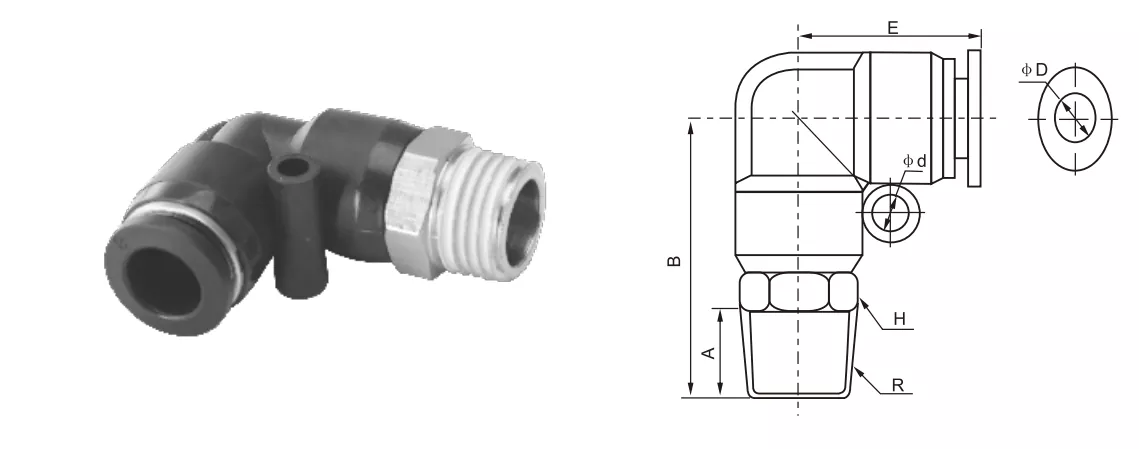

PL5 / 32-M5 |
Pl4-m5 |
4 |
М5 |
4.5 |
25 |
10 |
19.7 |
/ |
|
PL5 / 32-01 |
Pl4-01 |
4 |
R1 / 8 |
7 |
26.5 |
10 |
19.7 |
/ |
|
PL5 / 32-02 |
PL4-02 |
4 |
R1 / 4 |
9 |
28 |
14 |
19.7 |
/ |
|
Pl1 / 4-m5 |
Pl6-m5 |
6 |
М5 |
4.5 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1 / 4-01 |
Pl6-01 |
6 |
R1 / 8 |
7 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1 / 4-02 |
Pl6-02 |
6 |
R1 / 4 |
9 |
29.5 |
14 |
20.8 |
3.5 |
|
PL1 / 4-03 |
Pl6-03 |
6 |
R3 / 8 |
10 |
30.5 |
17 |
20.8 |
3.5 |
|
PL1 / 4-04 |
Pl6-04 |
6 |
R1 / 2 |
11 |
32 |
21 |
20.8 |
3.5 |
|
PL5 / 16-01 |
Pl8-01 |
8 |
R1 / 8 |
8 |
31.7 |
14 |
23.5 |
4.5 |
|
PL5 / 16-02 |
Pl8-02 |
8 |
R1 / 4 |
10 |
33.8 |
14 |
23.5 |
4.5 |
|
PL5 / 16-03 |
Pl8-03 |
8 |
R3 / 8 |
10 |
33.8 |
17 |
23.5 |
4.5 |
|
PL5 / 16-04 |
Pl8-04 |
8 |
R1 / 2 |
11 |
35.5 |
21 |
23.5 |
4.5 |
|
PL3 / 8-01 |
PL10-01 |
10 |
R1 / 8 |
8 |
35.5 |
17 |
27.4 |
4.5 |
|
Pl3 / 8-02 |
PL10-02 |
10 |
R1 / 4 |
10 |
37.5 |
17 |
27.4 |
4.5 |
|
Pl3 / 8-03 |
PL10-03 |
10 |
R3 / 8 |
10 |
38 |
17 |
27.4 |
4.5 |
|
Pl3 / 8-04 |
PL10-04 |
10 |
R1 / 2 |
11 |
38.6 |
21 |
27.4 |
4.5 |
|
PL1 / 2-01 |
PL12-01 |
12 |
R1 / 8 |
8 |
38 |
19 |
30.3 |
5 |
|
PL1 / 2-02 |
PL12-02 |
12 |
R1 / 4 |
10 |
39.5 |
19 |
30.3 |
5 |
|
PL1 / 2-03 |
PL12-03 |
12 |
R3 / 8 |
10 |
40.5 |
19 |
30.3 |
5 |
|
PL1 / 2-04 |
PL12-04 |
12 |
R1 / 2 |
11 |
42 |
21 |
30.3 |
5 |
|
|
PL14-03 |
14 |
R3 / 8 |
12 |
42.5 |
24 |
30.3 |
4 |
|
|
PL14-04 |
14 |
R1 / 2 |
15 |
45 |
24 |
30.3 |
4 |
|
|
Pl16-03 |
16 |
R3 / 8 |
15 |
50 |
24 |
34 |
4 |
|
|
PL16-04 |
16 |
R1 / 2 |
15 |
50.5 |
27 |
34 |
4 |
|
Аты / түрі |
Интерфейс құрылымының сипаттамасы |
|
ДК шынтақ |
Құбырдың буыны 90 ° бұрышпен бүгілген, ал екінші жағы іштей бұралған |
|
Pl lebow |
Бір ұшын салады, ал екінші ұшында 90 ° сыртқы жіп бар |
|
PV шынтағы |
Екі ұшы, 90 ° иі бар түтік кірістіру түрі |
PL қосқышы қандай материалдан жасалған?
мыс
Қосылатын түтікке арналған бөліктердің атаулары қандай?

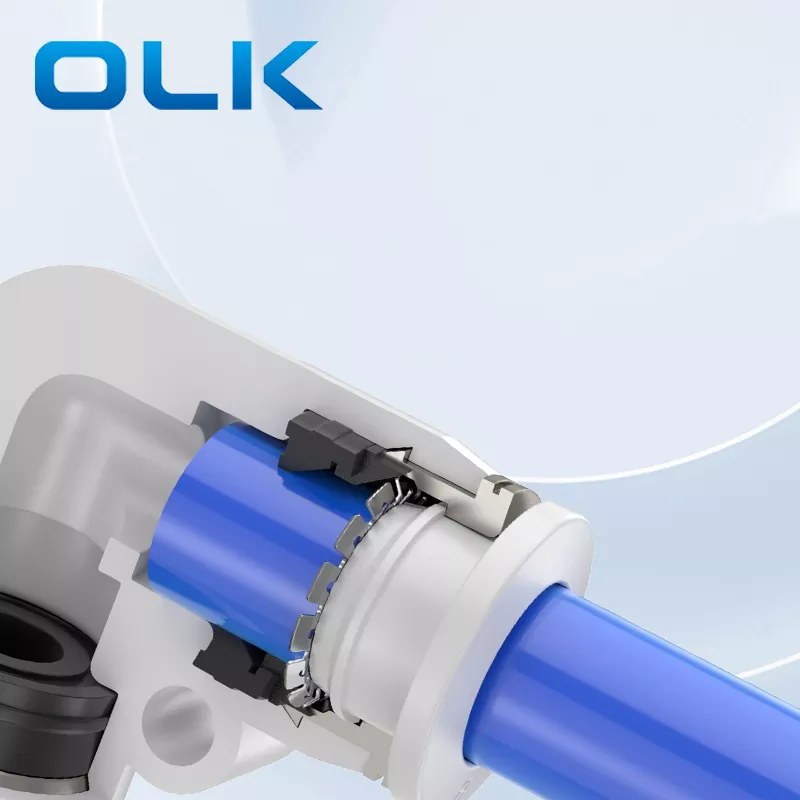

Ішкі құрылымды жылдам қосу ішкі құрылымы: босату, мырыш қорытпасы жиынтығы, құлыптау сызығының көктемі, құлыптаулы жең, құлыпталған жең, ілмектер пластик
Pl жіптің қандай түрі?
Бұл метрикалық жіп, м бейнеленген.
Пневматикалық фитингтегі «шынтақ» дегеніміз не?
Шынтақ фитинг: түтіктің бағытын өзгертуге мүмкіндік беретін пневматикалық фитинг, әдетте, 90 градус бұрышта.
