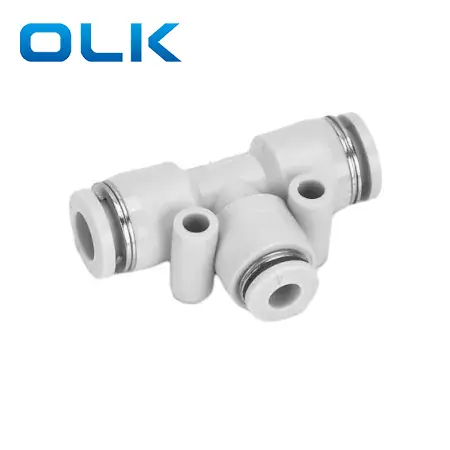

PE CEDOBE TEE түтікшеге арналған

Жұт

8

Улгі

Түтік өлшемі (метрика)

PE сериялы фитинг

4: 4мм

6: 6мм

8: 8мм

10: 10мм

12: 12 мм

14: 14мм

16: 16мм

Сұйық

Ауа / су (шартты) / вакуум

Жұмыс қысымы

0-1,0MPA

Вакуумдық қысым

-100 кпа (10 Торр)

Жұмыс температурасы

-10-60 ℃

Материал

Нейлон (PA), полиуретан (Пу)

Тіркітпен қаптама

Metrictube сәйкес келеді

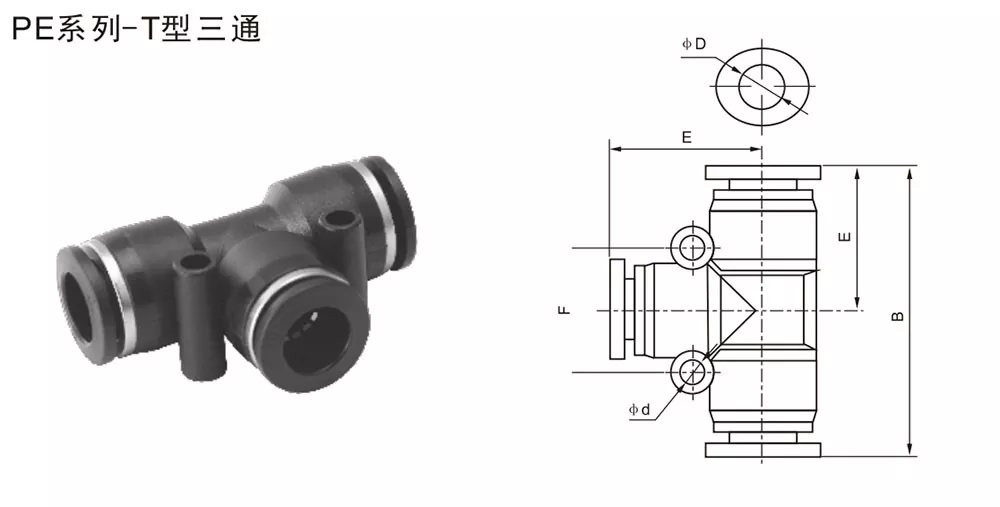

φD

B

E

F

φD

PE5 / 32

PE-4

4

36.6

18.3

/

/

PE1 / 4

ПЕ-6

6

41

20.5

16

3.5

PE5 / 16

PE-8

8

46

23

20

4.5

PE3 / 8

PE-10

10

56.6

28.3

24

4.5

PE1 / 2

ПЕ-12

12

58.6

29.3

27.7

5

PE-14

14

60.8

30.4

25.8

4

PE-16

16

69

34.5

33

4

Жалпы империялық жіптерді түрлендіруге қатысты жалпы анықтама

Император мөлшері

Шамамен. К рсеткіш (мм)

Айырбастау формуласы

1/8

3.2 мм

1 ÷ 8 × 25.4 = 3.175

5/32

3.97 мм

5 ÷ 32 × 25.4 = 3.97

1/4

6.35 мм

1 ÷ 4 × 25.4 = 6.35

5/16

7.94мм

5 ÷ 16 × 25.4 = 7.94

3/8

9.53mm

3 ÷ 8 × 25.4 = 9.53

1/2

12.7мм

1 ÷ 2 × 25.4 = 12.7
