Жалпы айтқанда,ПУ түтігігазды тасымалдау үшін ауа компрессорларына орнатылады. Функционалды түрде ол суды және басқа сұйықтықтарды тасымалдай алады, бірақ PU құбырларының коррозияға төзімділігі әсіресе күшті емес.
Қолда бар жабдықтар: пневматикалық жабдық, ауа компрессоры, пневматикалық құралдар, ауа сорғысы, ауа цилиндрі, кескіш станок, бүрку жабдықтары, дәнекерлеу жабдықтары, өнеркәсіптік робот, орау машинасы, қоршаған ортаны бақылау жабдықтары, ылғалдандырғыш, шаңды кетіру жабдықтары, желдету жүйесі, бүріккіш жүйе, салқындату жабдықтары. Зертханалық және медициналық жабдықтар: зертханалық аспаптар, анализаторлар, медициналық газ жабдықтары, ауа сынамалары. Көліктер мен машиналар: Автокөлікке техникалық қызмет көрсету жабдығы, пневматикалық аспа жүйелері, ауылшаруашылық машиналарын автоматтандыру өндірісі жабдықтары: құрастыру желілері, конвейерлік жүйелер, сынау жабдықтары Басқа жабдықтар: сусындарды құю машиналары, тамақ өнімдерін өңдеуге арналған жабдықтар, баллон үрлеу құрылғылары, құм үрлеу жабдықтары.
ПУ ауа түтігі автоматтандыру жабдығында кеңінен қолданылады.
| PU (полиуретанды құбыр) | PA (нейлон түтік) | PE (полиэтилен құбыр) | Резеңке түтік | Өрілген күшейтілген түтік | Ультра икемді түтік | PU жалпақ түтік | |
| Ерекше өзгешеліктері: | Ең жиі қолданылатын ауа түтігі, өте икемді Жақсы, тегіс беті, ішкі кедергісі төмен. | Жоғары қаттылық, жақсы қаттылық, пішінді сақтауға қабілетті | Жұмсақ материал, жартылай мөлдір, арзан. | Табиғи немесе синтетикалық резеңкеден жасалған және өрілген қабатпен күшейтілген | Полиэфирден, арамидті талшықтан немесе тот баспайтын болаттан жасалған сымнан жасалған сыртқы өрілген арматуралық қабаты бар PU немесе нейлон түтіктері қысымға төзімділік пен механикалық беріктікті жоғарылатады. | Арнайы материалдар мен процестерді пайдалана отырып, икемділік қарапайым PU құбырларынан әлдеқайда асып түседі | Құбыр корпусы тегіс, бірнеше құбыр желілерін параллель біріктіруге болады. |
| Артықшылық | Жақсы икемділік, тозуға төзімділік, бұралуға төзімділік, жеңіл, орама және орнату оңай | Жоғары қысымға төзімділік, жоғары температураға төзімділік (110 ° C дейін), тамаша май және химиялық төзімділік және оңай тотыға алмайды. | Арзан баға, жақсы төмен температураға төзімділік және коррозияға төзімділік (қышқыл, сілті). | Тамаша серпімділік, тербелістерді сіңіреді және ауа-райына төзімді. | Өте жоғары қысымға төзімділік (қарапайым құбырларға қарағанда бірнеше есе жоғары), кеңеюге қарсы және жақсы импульстік өнімділік | Өте жұмсақ, иілу радиусы өте аз, қайталанатын иілу шаршауына төзімді және түйіндерді үзу оңай емес. | Кеңістікті үнемдейтін, ұқыпты және әдемі, бірнеше ауа көздерін басқару оңай және шатасулардың алдын алады. |
| Кемшілігі | Жоғары температураға төзімділік өнімділігі орташа (әдетте -10 ° C ~ + 60 ° C), май мен химиялық төзімділік нейлон құбырлары сияқты жақсы емес. | Нашар икемділік, төмен температурада оңай сынғыш және иілу орнату үшін үлкен кеңістікті қажет етеді. | Нашар қысымға төзімділік, жоғары температураға төзімді емес, қартаюға бейім және әлсіз тозуға төзімділік. | Өте көлемді, ішкі қабырғасының жоғары төзімділігі және оңай ескіруі бар пластикалық құбырлар бірте-бірте заманауи пневматикалық жүйелерді ауыстырды. | Икемділік төмендейді, иілу радиусы артады және бағасы қымбаттайды. | Бағасы әдетте жоғары, ал қысымға төзімділік бірдей сипаттамадағы қарапайым құбырларға қарағанда сәл төмен болуы мүмкін. | Иілу бағыты шектеулі (тек тегіс бағытқа қарай иілуге болады), ал бағасы салыстырмалы түрде жоғары |
| Типтік қолданбалар: | Ең күшті әмбебаптық, пневматикалық жабдықтың басым көпшілігін қосуға жарамды, әсіресе роботтық қолдар мен мобильді құрылғылар сияқты жиі қозғалу мен иілуді қажет ететін жағдайларда | Станоктардың, автомобиль өндірісінің және жоғары температуралық жабдықтың жанындағы құбырлар сияқты май мен температураға төзімділік қажет болатын бекітілген қондырғы. | Төмен қысымды, уақытша газ жолын қосу үшін немесе су және ауылшаруашылық суару сияқты маңызды емес аймақтар үшін қолайлы. Негізгі тізбектер үшін пневматикалық тізбектерде азырақ қолданылады. | Негізінен ауыр техника, құрылыс машиналары және үлкен икемділік пен дірілге төзімділікті қажет ететін жағдайларда қолданылады. | Жоғары қысымды пневматикалық жүйелерде, ауа компрессорының розеткаларында, магистральдық газбен жабдықтау құбырларында және қысым импульстері жиі пайда болатын жағдайларда қолданылады. | Робот корпусының ішіндегі жоғары жиілікті кері қозғалысқа ұшырайтын сүйреу тізбегі (Танк тізбегі) және өте жоғары икемділікті қажет ететін жабдық. | Жұмыс станцияларынан орталықтандырылған құбырлар, клапан аралдарынан жетектерге дейінгі бірнеше орындау құрамдастары бар құрылғыларға арналған газ жолының қысқаша мазмұны. |

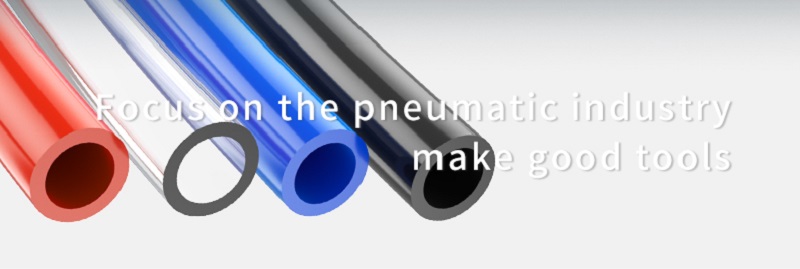

Полиуретанды түтік (PU) түтігі төрт түсті болады: көк, мөлдір, қызыл және көк. Бізге пневматикалық құрылғылардағы жұмыс түтігін ажырату және қосу ыңғайлы. Нақтырақ айтқанда, бұл әр компанияның стандартты сипаттамаларына байланысты. Мысалы, кейбір компаниялар әртүрлі құбырларды ажырату және ауа тізбегіне техникалық қызмет көрсету кезінде ақаулықтарды жылдам жою мен орналастыруды жеңілдету үшін вакуумға арналған мөлдір түтіктерді, ауа кірісіне арналған көк түтіктерді және ауа шығаруға арналған қызғылт сары түтіктерді қажет етеді.
Біріншіден, біз PU ауа түтігінің мөлшері ағынның жылдамдығын анықтай алатынын білеміз. Пневматикалық түтік неғұрлым үлкен болса, ағынның сыйымдылығы соғұрлым күшті болады, бұл өз кезегінде ауа цилиндрінің жұмыс жылдамдығына әсер етеді.

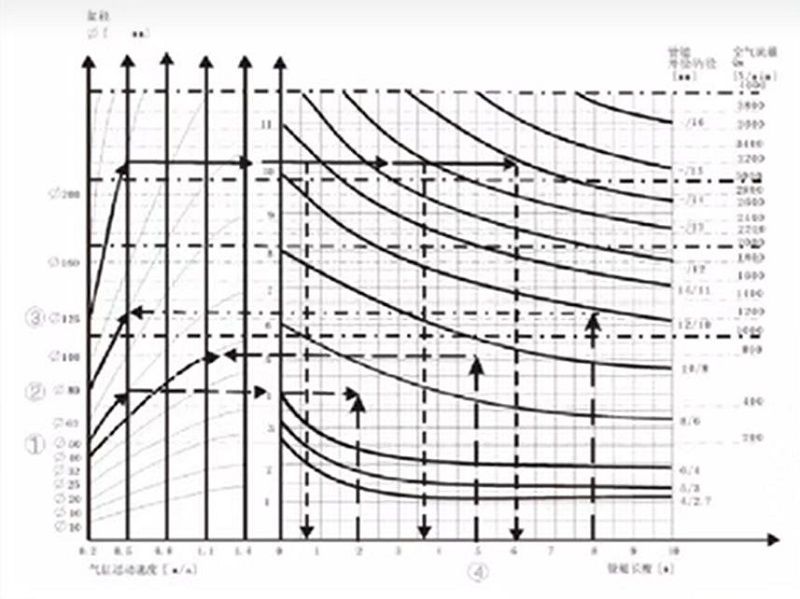

Қатаң айтқанда, таңдау жасау кезінде есептеу үшін инсульт, минутына жүгіру саны, цилиндр диаметрі және т.б. сияқты параметрлерді енгізуіміз керек. Дегенмен, тиісті тәжірибеге сүйене отырып, ауа құбырларының сәйкес сипаттамаларымен цилиндрлердің әртүрлі сипаттамалары ұсынылады.
| Ауа цилиндрінің тесік өлшемі (мм) | Түтік өлшемі (мм) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. Клапанның жұмысына арналған магистральдық құбыр сәл үлкенірек құбырларды таңдай алады (бұл қосымша ауа шығынына әкелмейді, сондықтан пайдалану кезінде қосымша шығындар болмайды).
2. Дегенмен, клапан мен цилиндр арасындағы құбырды келесі принциптерге сәйкес оңтайландыру керек: егер құбыр диаметрі тым аз болса, ол дроссельді жасайды, осылайша цилиндрдің жылдамдығын шектейді; Дегенмен, құбырдың шамадан тыс диаметрі тоқырауды тудыруы мүмкін, осылайша ауа шығыны мен толтыру уақытын арттырады.
3. Иілу радиусын ескеру қажет, ал сүйреу тізбегін пайдалану кезінде иілу радиусын тексеру өте маңызды.
PU түтіктерінің бөлме температурасында әдетте шамамен 10 кг/см² жұмыс қысымы болады, бірақ бұл өлшем мен үлгіге байланысты өзгеруі мүмкін. Жоғары қысымды қолдану үшін күшейтілген PU өрілген түтік жақсы таңдау болып табылады. Ол үш қабатты дизайнмен жасалған - сыртқы PU, ортаңғы полиэфирлі тоқылған арматура және ішкі PU - қысымға төзімділік пен ұзақ мерзімділікті қамтамасыз етеді. Сонымен қатар, PU түтіктерінің бұл түрі ауа мен суды тасымалдауға жарамды.
Таңдау принципі: Жарылыс қысымы ≥ 3 × жұмыс қысымы
ПУ түтіктерінің икемділігі орнату кеңістігі мен жабдықтың қозғалысында маңызды рөл атқарады, әсіресе 6 мм және 8 мм PU түтіктері сияқты әртүрлі өлшемдер пайдаланылғанда. 6 мм PU түтігі сияқты кішірек диаметрлер тығызырақ иілу радиусын ұсынады, бұл оларды басқару панелі немесе кеңістік шектеулі шағын автоматтандыру жүйелері сияқты ықшам қондырғылар үшін өте қолайлы етеді. Керісінше, 8 мм PU түтігі жоғары ауа ағынының сыйымдылығын қамтамасыз етеді және әдетте пневматикалық құралдар немесе икемділік пен ағын өнімділігі қажет болатын үлкенірек машиналар сияқты қолданбаларда қолданылады. Роботтық тұтқалар немесе орау машиналары сияқты динамикалық жүйелерде жоғары сапалы полиуретанды түтіктер иілусіз тегіс қозғалысты қамтамасыз етеді, тиімділікті арттырады және қызмет мерзімін ұзартады. Дұрыс өлшемді таңдау жүйе өнімділігі мен орнату тиімділігіне тікелей әсер етеді.

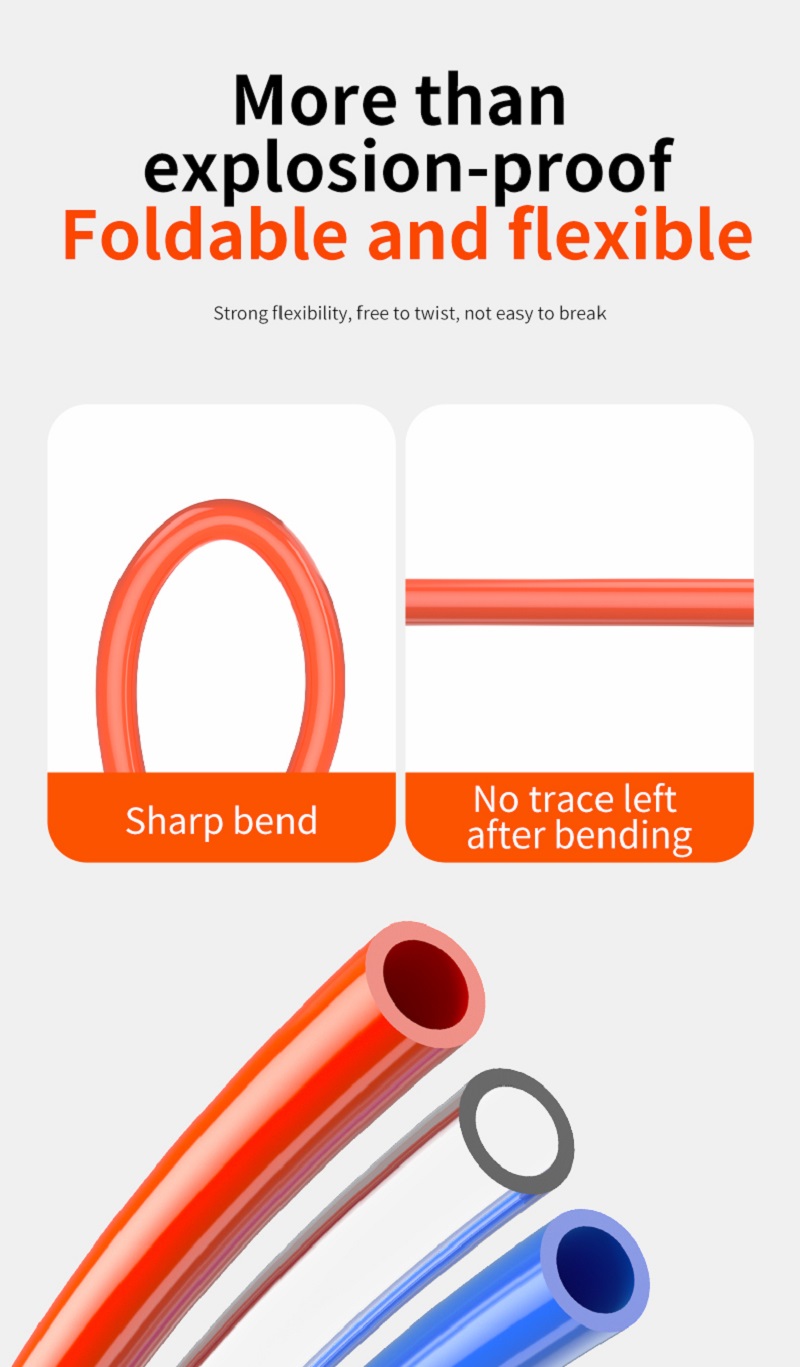

жұмсақ, иілуге төзімді, иілуден кейін тез оралуға қабілетті, иілу кезінде бітелуге бейімділігі аз, автоматтандыру жүйелеріне мамандандырылған, жабдықты кептеліссіз бағыттау
ПУ құбырларының қаттылығы әдетте материал формуласы мен қолданылуына байланысты 60А мен 95А арасында болады. 60АПУ түтігіжұмсақ және оңай иілу, жиі қозғалысты қажет ететін көріністерге жарамды; 95A PU түтігі қиынырақ және жоғары қысымды немесе ұзақ мерзімді бекітуді қажет ететін жағдайларға жарамды. Таңдау кезінде нақты қажеттіліктерге сәйкес икемділік пен қаттылықты теңестіру қажет.
①. Материалдық қатынас: Полиуретандағы жұмсақ және қатты сегменттердің арақатынасы қаттылыққа тікелей әсер етеді, ал қатынасты реттеу құбырдың сипаттамаларын өзгертуі мүмкін.
②. Қоспалар: Кейбір толтырғыштарды немесе пластификаторларды қосу қаттылықты арттыруы мүмкін кремнеземді қосу сияқты қаттылықты айтарлықтай өзгерте алады.
③. Өндіріс процесі: Экструзия температурасы және салқындату жылдамдығы сияқты процесс параметрлері соңғы қаттылыққа нәзік әсер етуі мүмкін.
·Динамикалық қолдану: Жиі иілу сценарийлерінде (механикалық тұтқаны газбен қамтамасыз ету сияқты) шаршау крекингін болдырмау үшін 60А мен 75А аралығындағы шлангтарды таңдау ұсынылады.
·Жоғары қысымды орта: Қысу беріктігін қамтамасыз ету үшін жоғары қысымды сұйықтықтарды тасымалдау кезінде 85А немесе одан жоғары қатты құбырларды пайдалану ұсынылады.
Тозуға төзімділік талаптары: Жерде сүйреу немесе үйкеліс бар жағдайларда, шамамен 80А теңдестірілген қаттылық жақсырақ.
①. Қаттылықты тексеріңіз және 85-95А анықтаңыз. Жазда 98А қаттылығы жоғары температурада оңай жұмсартылмайды; Қыста 95А қаттылық, суық қыста оңай қатпайды. Тым жұмсақ ашулану оңай; Тым қатты және крекингке бейім
②. Түтік қабырғасын көпіршіксіз біркелкі қысыңыз. Егер қысылған кезде қуыс немесе ойыс шаш болса, ол ақаулы болып саналады
③. Серпімділікті тексеріңіз. 90 градусқа иілуден кейін ол секундтарда қайта көтеріледі. Егер кері серпілу баяу болса және қыртыстар қалса, оларды қолдануға болмайды
④. Ішкі диаметрді тексеріңіз және жабдықтың қысымына сәйкес сәйкес сипаттамаларды таңдаңыз. Ішкі диаметр дұрыс болмаса, ол қуатқа әсер етеді
Компрессорлардың сығымдалған ауасы жоғары температура болып табылады. Қысқа мерзімді пайдалану жақсы, бірақ ұзақ мерзімді пайдалану түтіктің ісінуі немесе жарылуы мүмкін. Ауа цистерналарымен, салқындатқыштармен және ауа сүзгілерімен бірге пайдалану ұсынылады.
Цехтарда PU түтіктері жиі оралады, сүйретіледі және коррозиялық сұйықтықтармен жанасуы мүмкін. Бұл факторлар түтіктің бетіне зақым келтіруі, қартаюды жылдамдатуы және қызмет ету мерзімін қысқартуы мүмкін. Түтіктерді дер кезінде ауыстырыңыз немесе OLK жоғары қысымды өрілген PU түтіктерін пайдаланыңыз.
Бүріккіш бояу жоғары температураны, коррозиялық бояуларды және қысыммен құбырды тартуды қамтиды, бұл жарылуға әкелуі мүмкін. Түтіктегі қысым-температура кестесін орындаңыз, қысымды қауіпсіз шектерде ұстаңыз және OLK жоғары қысымды өрілгенін пайдалануды қарастырыңыз.ПУ түтіктері.
Қалыпты түзу қосылыстар, иілулер және таяқшалардың барлығын қосуға болады
Иә, пневматикалық түтіктің түсін және ондағы белгілерді теңшеуге болады
