5/3 үш клапан түрінің арасындағы айырмашылықСоленоидты клапандар

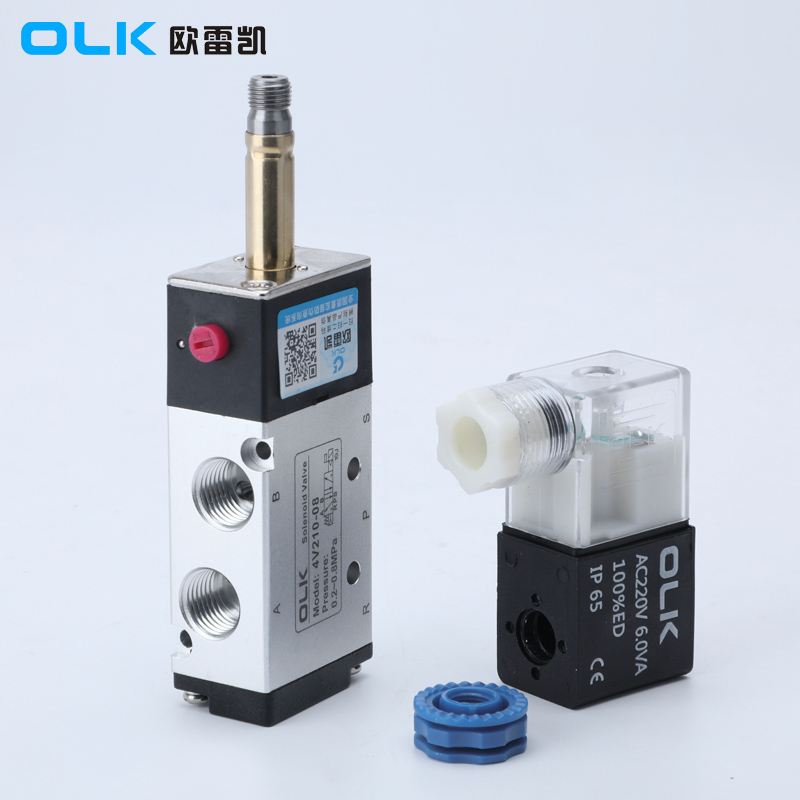

Тапсырыс беру кезінде 5/3электромагниттік клапандар, бір және қос электрлік басқарудан басқа, үш конфигурация бар: C (қос соленоидты 5/3 жақты жабық орталық), E (қос соленоидты 5/3 жолды шығару орталығы) және P (қос электромагниттік 5/3 жақты қысым орталық).
| 5/3 жолэлектромагниттік клапансимволы | Тапсырыс коды |
|
|
 |

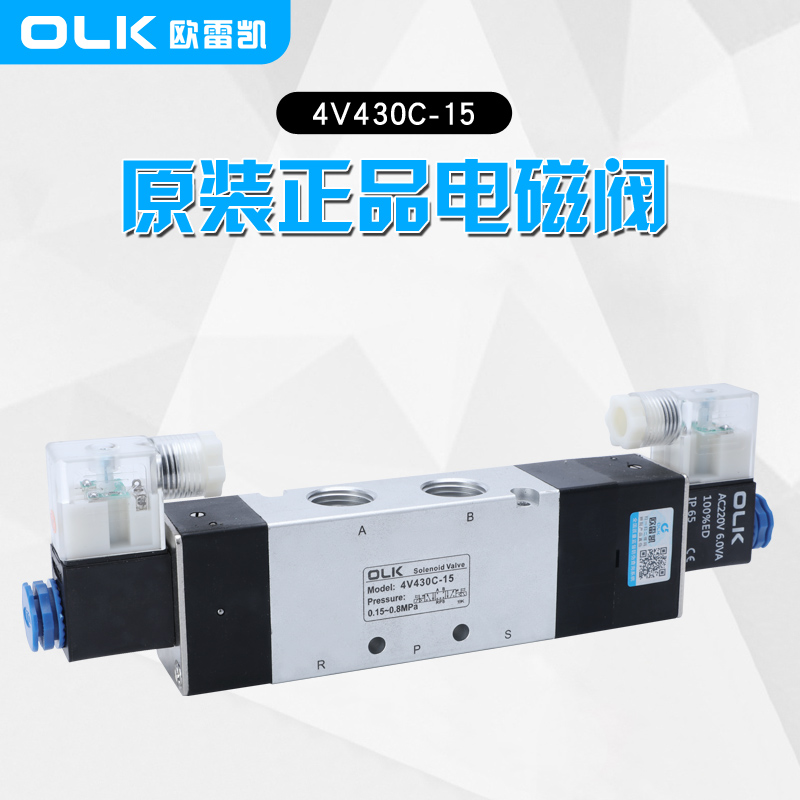

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Қос соленоидты 5/3 жақты жабық орталық |
5/3 клапан қалыпты жабық күйде. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Қос соленоидты 5/3 жақты сору орталығы |
5/3 клапан қалыпты ашық күйде. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Қос соленоидты 5/3 жақты қысым орталығы |
5/3 клапан шығару күйінде. |
P портындағы қысым (жеткізу қысымы):
Бұл электромагниттік клапанның кіріс портындағы қысымға қатысты (әдетте P деп белгіленген). Бұл қысым клапан ашылған немесе жабылған кезде сұйықтық ағынын басқаруға арналған қозғаушы күш болып табылады.
Қысым орталығының конфигурациясында кіріс портындағы қысым (P) басқа порттарға қарағанда жоғары (мысалы, A немесе B) және басқару жүйесі бұл қысымды тиісті арнаға бағыттайды.
Ортаңғы позициядағы шығыс:
Бұл жағдайды сипаттайдыэлектромагниттік клапанортаңғы позицияда болғанда. Үш позициялы электромагниттік клапандар үшін катушка ортаңғы күйде болғанда, барлық порттар (мысалы, P, A және B) өзара байланысты болуы мүмкін немесе арнайы порттар ағып кету жолын құруы мүмкін.
Әдеттегі ортаңғы позициядағы сору конфигурациясында A немесе B порттарынан келетін қысым қысымды босатып, шығатын портқа (әдетте R немесе T деп белгіленген) оралуы мүмкін. Бұл дизайн басқару сигналы болмаған кезде жүйеде шамадан тыс қысымның пайда болуын болдырмау үшін кейбір қолданбаларда қолданылады.
Жабық орталық:
Жабық орталық конфигурациясында электромагниттік клапанның барлық порттары ортаңғы күйде болғанда тығыздалған, яғни ешқандай сұйықтық ешбір порт арқылы ағып кетпейді.
Бұл дизайн әдетте қысымды ұстап тұру немесе жүйе ортаңғы күйде болған кезде қажетсіз сұйықтық ағынын болдырмау қажет жағдайларда қолданылады.
Түйіндеме:
Қысым орталығы: нүктесінде қолданылатын қысымды білдіредіэлектромагниттік клапанкіріс.
Шығару орталығы: сұйықтықты ортаңғы күйдегі бір немесе бірнеше порттардан шығаруға болатын күйді сипаттайды.
Жабық орталық: ортаңғы күйде сұйықтық ағынын болдырмайтын барлық порттар тығыздалған күйді сипаттайды.
5/2 электромагнитті клапанмен салыстырғанда 5/3 электромагнитті клапанның артықшылықтары:
Бірнеше ортаңғы орын опциялары:
5/3 электромагниттік клапанның үш жұмыс орны бар, ортаңғы орны әртүрлі күйлерге (мысалы, қысым, пайдаланылған немесе жабық) конфигурацияланатын болады.
Бұл икемділік клапан өшірілгенде немесе төтенше жағдайда қысымды ұстап тұруға, қысымды шығаруға немесе жүйені толығымен тығыздауға мүмкіндік береді, әртүрлі қолданбалар үшін көбірек басқару опцияларын ұсынады.
Жетілдірілген қауіпсіздік және бақылау:
5/3 электромагниттік клапан қысымды немесе шығыс қысымды ортаңғы күйде ұстап тұруды таңдай алады, бұл қауіпсіздік үшін маңызды қолданбаларда күтпеген әрекеттерден қорғауды қамтамасыз етеді. Мысалы, электр қуаты өшіп қалған немесе басқару сигналы жоғалған жағдайда, сәйкес ортаңғы орынды таңдау жабдық пен қызметкерлерді қорғауға болады.
5/2 электромагниттік клапан сигналды жоғалтқан кезде тек бастапқы орнына оралады және ұқсас қорғанысты ұсына алмайды.
Цилиндр әсерінің алдын алу:
5/3 электромагниттік клапанның ортаңғы күйін бағыттарды өзгерту кезінде цилиндрге әсер етуді азайту үшін пайдалануға болады. Мысалы, шығыс типті ортаңғы орынды таңдау бағытты ауыстыру кезінде қысымды ішінара босатуға мүмкіндік береді, кенеттен тоқтау немесе іске қосу салдарынан әсер етуді болдырмайды, осылайша жабдықтың қызмет ету мерзімін ұзартады.
A 5/2электромагниттік клапанбұл функция жетіспейді, өйткені ол тек екі бағыт арасында жылдам ауыса алады, бұл кейбір жағдайларда жабдыққа әсер ету және тозуы мүмкін.
Қорытынды:
5/3 электромагниттік клапан 5/2 электромагниттік клапанмен салыстырғанда икемділік, қауіпсіздік, әсерді азайту және күрделі басқару бойынша маңызды артықшылықтарды ұсынады. Бұл оны бірнеше жұмыс режимдерін, күшейтілген қауіпсіздікті және жабдықтың әсерін азайтуды қажет ететін қолданбаларда өте құнды етеді. Сонымен қатар, 5/2 электромагниттік клапан қарапайым құрылымымен және құны төмен, әдетте күрделі басқару қажет емес жүйелерде қолданылады.
-
