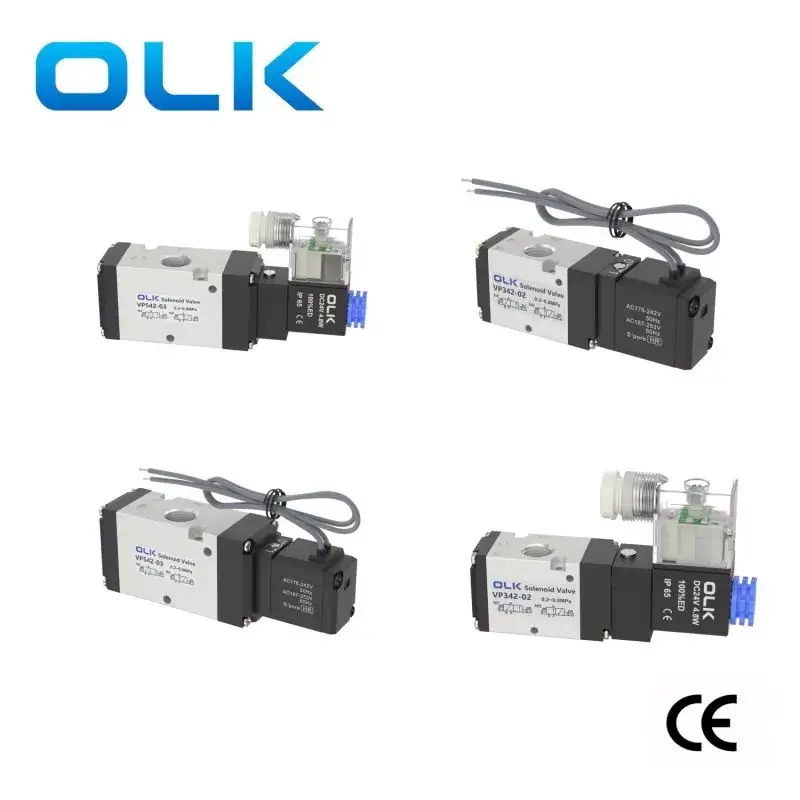

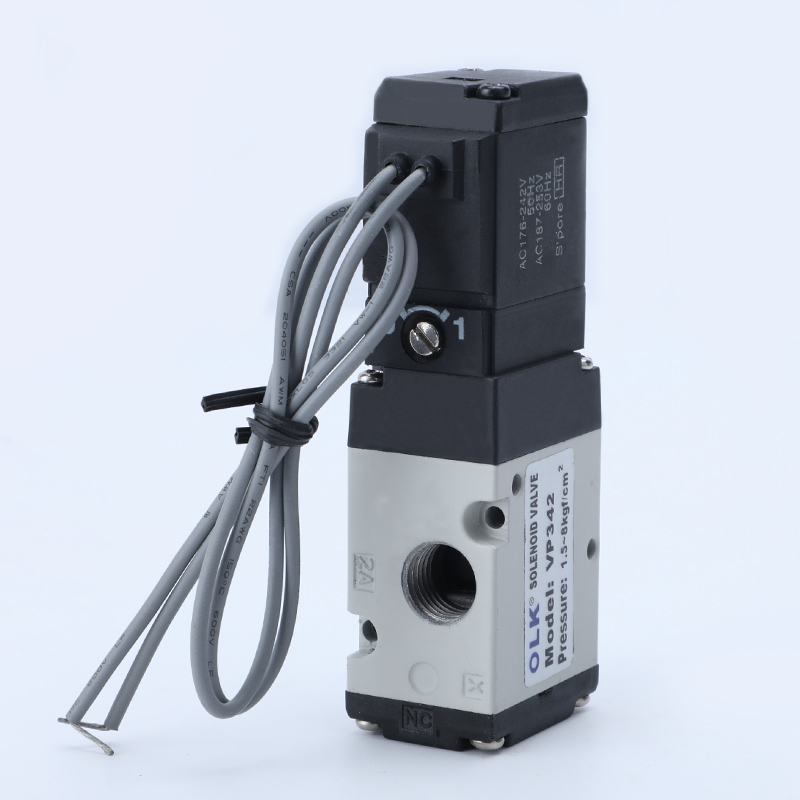

Ouleikai (OLK) VP Series Solenoid Valve 3 Way басқарудың екі түрінде қол жетімді: ішкі ұшқыш және сыртқы ұшқыш. Әдетте ашық және қалыпты жабық функцияларды төменгі қақпақтың орнату бағытын өзгерту арқылы ауыстыруға болады. VP сериясы таңдау үшін бірнеше стандартты кернеулерді ұсынады.
Ескерту! Қауіпсіздікке қауіп төндірмеу үшін көрсетілген диапазоннан асатын кернеулерді пайдаланбаңыз. Егер клапанмен нормадан тыс темекі шегу, ағып кету немесе басқа ауытқулар анықталса, пайдалануды дереу тоқтатыңыз, қуат көзінен ажыратыңыз және сатудан кейінгі қызметті талқылау үшін OLK компаниясының сату персоналына хабарласыңыз.
СИМВОЛ:
| Тапсырыс коды |
||||||||||
| В.П | 3 | 4 | 2 |
|
1 | G | B |
|
A | |
| VP СЕРИЯСЫ | 3:3 СЕРИЯ | Актерлік түрі |
|
POILT РЕЖИМІ | Вольтаж | Сымдарды қосу әдісі |
Түзету құралын құлыптау |
ПОРТ ӨЛШЕМІ |
|
|
|
|
5:5 СЕРИЯ | NC/NO |
|
Бос: ішкі ұшқыш | A: AC220V | G:LINE |
|
02: PT1/4 | Бос: PT | A:NC |
|
|
|
|
|
R: сыртқы ұшқыш | B: DC24V | E: FROM |
|
03:PT3/8 | T: NPT | Б: ЖОҚ |
|
|
|
|
|
|
C: AC110V |
|
|
|
Г:Г |
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
|
Өнім ерекшеліктері:
1. Пилоттық режим: Сыртқы немесе ішкі опциялар қолжетімді.
2. Глобус клапанының құрылымы, тамаша нығыздауға, жауап беретін реакцияға және жоғары ағын жылдамдығына ие.
3. Майлаусыз жұмыс.
4. Орнату орнын үнемдей отырып, негізге орнатылған клапан жинақтарымен біріктіріледі.
5. Ыңғайлы орнату және жөндеу үшін қолмен жұмыс істейтін құрылғымен жабдықталған.
6. Таңдау үшін қол жетімді әртүрлі стандартты кернеу көрсеткіштері.
|
жұмыс ортасы |
Ауа (40 мкм астам сүзгі арқылы сүзіледі) |
|
Әрекет |
Ұшқыш түрі |
|
позициялар саны |
Екі позиция үш жол |
|
майлау |
қажетсіз |
|
Жұмыс қысымының диапазоны МПа(psi) |
0,2～0,8 |
|
Кепілдендірілген қысымға төзімділік |
1,5МПа (215psi) |
|
Жұмыс температурасы °C |
-10～50°C (мұздатылған емес) |
|
MAX жұмыс жиілігі |
5 рет/секунд |
|
Дене материалы |
алюминий қорытпасы |
|
Стандартты кернеу |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Кернеу диапазонын пайдаланыңыз |
айнымалы ток:±15％тұрақты ток:±10％ |
|
қуат тұтыну |
Айнымалы ток: 6ВА бастау, 3ВА ұстап тұру, тұрақты ток: 2,5Вт |
|
қорғау деңгейі |
IP65 (DIN40050) |
|
ыстыққа төзімділік дәрежесі |
В сыныбы |
|
Қосылым түрі |

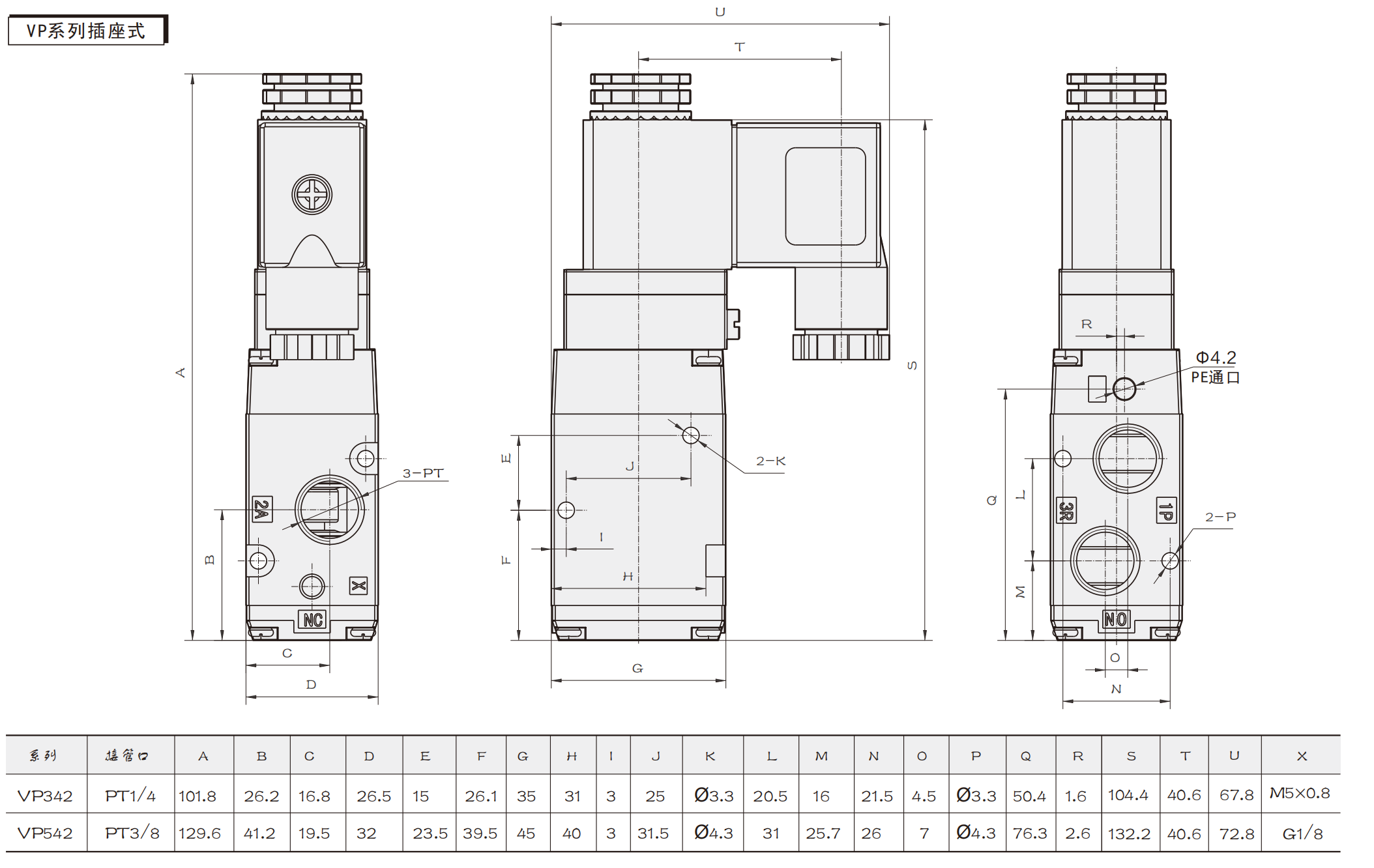

DIN розетка түрі, розетка түрі |
|
Қозу уақыты |
0,05 секунд немесе одан аз |
|
үлгі |
Порт диаметрі |
|

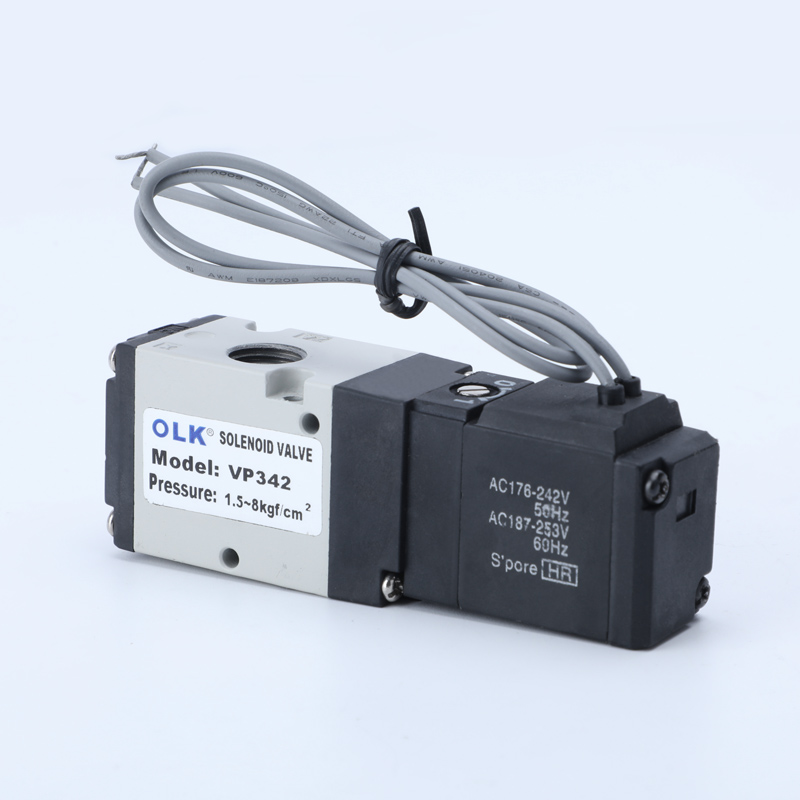

VP342 |
Қабылдау=шығу=PT1/4 |
|

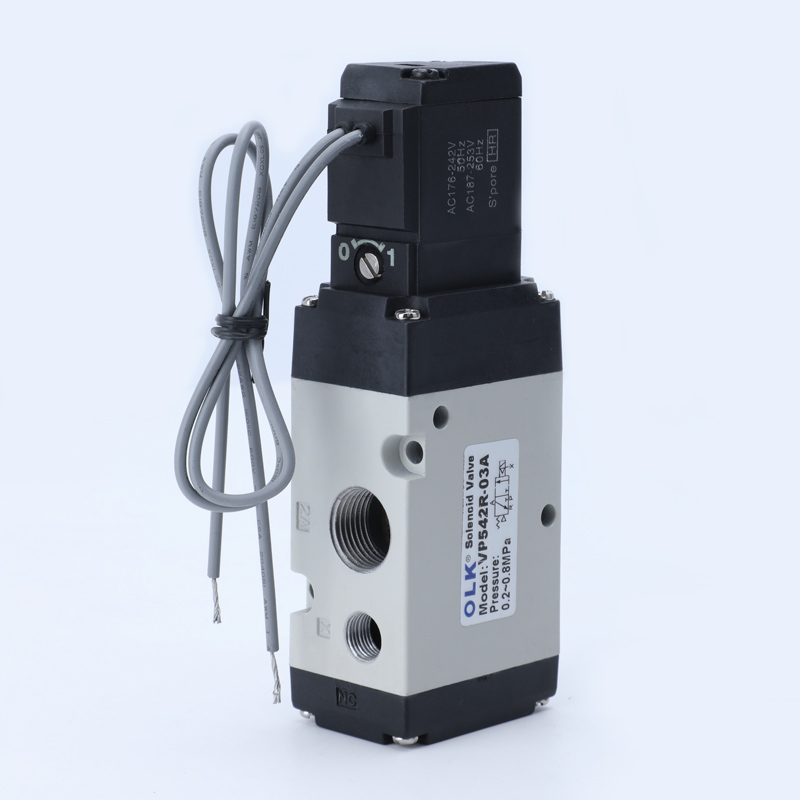

VP542 |
Қабылдау=шығу=PT3/8 |
