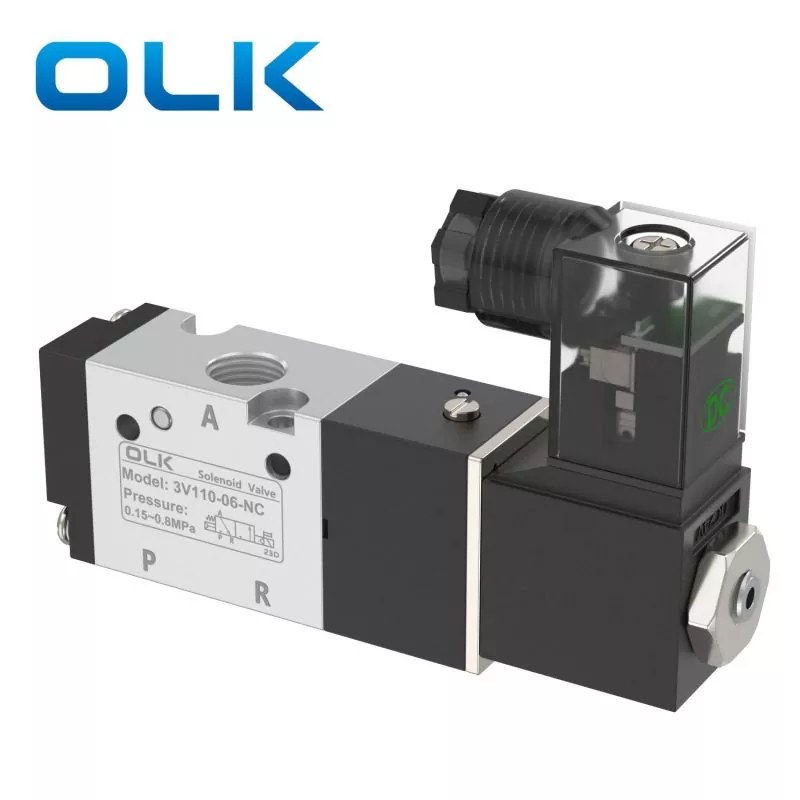

OLK 3V100 сериялы электромагниттік клапан 3 жолды, бұл пилоттық жұмыс түрі. жауап беру жылдамдығы жылдамырақ және жұмыс сенімдірек. Бір әрекетті пневматикалық цилиндрлерді басқару үшін қолайлы. Клапанның корпусы жоғары сапалы алюминий қорытпасынан жасалған материал және төзімді, бұл оны әртүрлі қатал ортада қолдануға жарамды етеді.
Оны өнеркәсіптік автоматтандыру сценарийлерімен сәйкестендіруге болады, мысалы, сұйықтықты басқару және әртүрлі автоматтандырылған өндірістік желілерде, пневматикалық жабдықта, медициналық құрылғыларда және т.б.
|
3V |
1 |
10 |
6 |
ЖОҚ |
|
Үлгі |
Код |
клапан түрі |
порт өлшемі |
Әрекет түрі |
|
3V:3/2жолды электромагниттік клапан |
1:100 сериясы |
10: жалғыз соленоид 5/2 жол |
M5:M5 |
NC: Әдетте жабық |
|
20: қос электромагниттік клапан 5/2 жол |
06:G1/8 |
ЖОҚ: Әдетте ашық |
|
Үлгі |
3V110-M5 |
3V120-M5 |
3V110-06 |
3V120-06 |
|
Жұмыс ортасы |
Ауа (40 мкм-ден астам сүзгі экраны арқылы сүзгілеу) |
|||
|
Әрекет режимі |
Ішкі ұшқыш түрі |
|||
|
порт өлшемі |
M5 |
G1/8 |
||
|
Тиімді көлденең қима ауданы |
5,5мм²（Cv=0,31） |
12,0мм²（Cv=0,67） |
||
|
Позициялар |
3/2 порт |
|||
|
Қысым диапазоны |
0,15-0,8 МПа (21-114psi) |
|||
|
Дәлелдеу қысымы |
1,5МПа (215psi) |
|||
|
Қозғалыс қысымы |
‘-20-70 ℃ |
|||
|
Дене материалы |
Алюминий қорытпасы |
|||
|
3V110-06 AC24V |

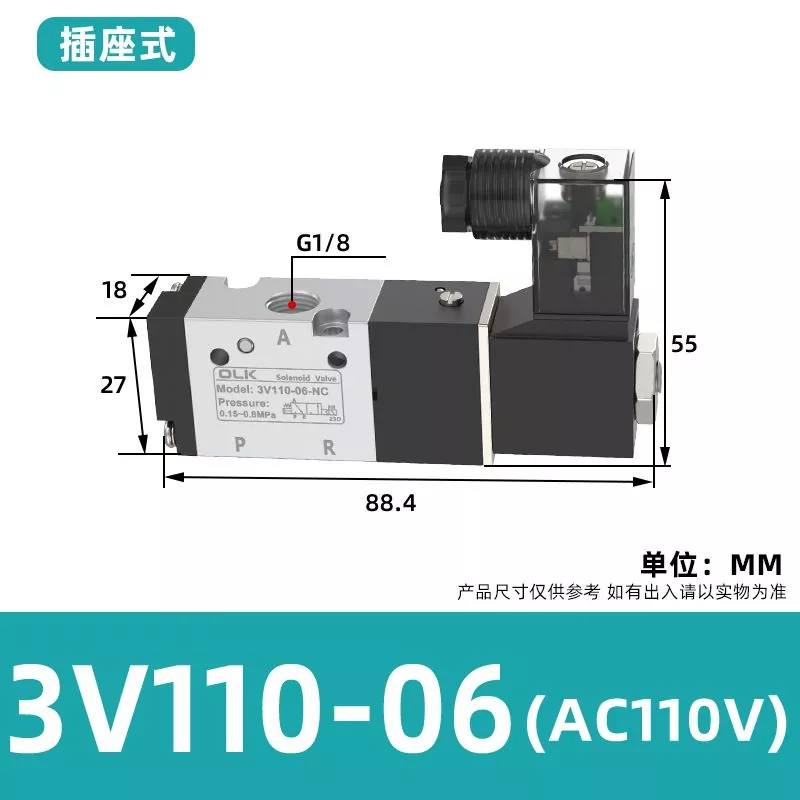

3V110-06 AC110V |

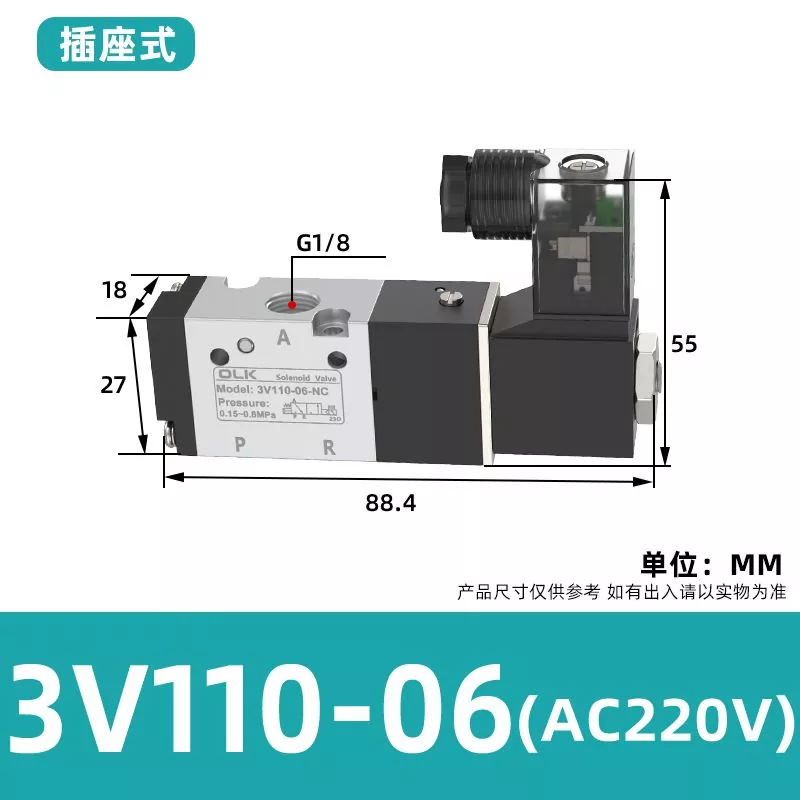

3V110-06 AC220V |
3V110-06 DC220V |
3V110-06 DC24V |
|
3V110-M5 AC24V |
3V110-M5 AC110 |
3V110-M5 AC220V |
3V110-M5 DC220V |
3V110-M5 DC24V |
|
3V120-06 AC24V |
3V120-06 AC110V |
3V120-06 AC220V |
3V120-06 DC220V |
3V120-06 DC24V |
|
3V120-M5 AC24V |
3V120-M5 AC110V |
3V120-M5 AC220V |
3V120-M5 DC220V |
3V120-M5 DC24V |
