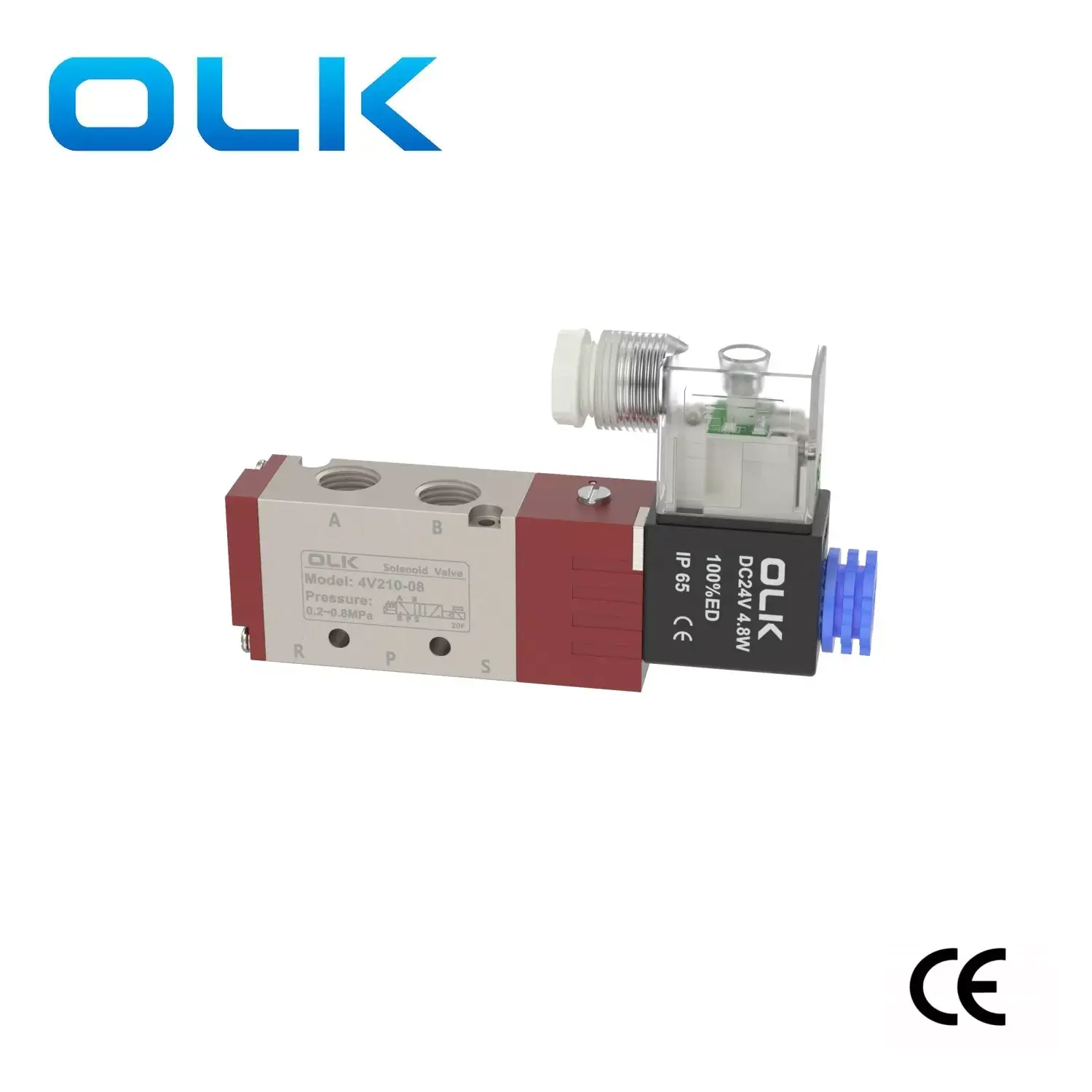

4V сериялы электромагниттік клапан 5 жолды соленоидты клапан жұмыс ортасы ретінде ауаға жарамды сұйықтықты бағыттайтын клапан болып табылады.
5 жақты 4V сериялы электромагниттік клапанның корпусы алюминий қорытпасынан жасалған және шаң өткізбейтін ұшқыш бастары, Mitsubishi тығыздағыш бөліктері және қатпайтын майлау майы сияқты жоғары сапалы материалдарды қамтиды. Ол қатал жұмыс орталарында өзінің функционалдығын сақтай алады. Бұл клапан EMC және LVD сәйкестігінің қатаң сынақтарынан өтті және ең жоғары қауіпсіздік пен сапа стандарттарына сәйкес келетін CE сертификатын алды.
Өнім пайдаланушыларға күрделі біріктірілген жүйе орталарында өнімді жылдам анықтауға мүмкіндік беретін теңшелген сыртқы көрініс түстерін қабылдайды.
4V сериялы электромагниттік клапандар үшін стандартты интерфейстер оңай орнату үшін біріктірілген жинақтарда қол жетімді M5, G1/8, G1/4, G3/8, G1/2 болып табылады. Тиісті кернеу қуатын таңдау үшін нақты қолданбалы сценарийге байланысты жұмыс кернеуінің бірнеше нұсқасы бар.
The4V сериялы электромагниттік клапандар Ouleikai (OLK) орауыш автоматтандыру, медициналық машиналар, тоқыма жабдықтары сияқты әртүрлі өнеркәсіптік сценарийлерде кеңінен қолданылады, бұл сіздің өндірістік желіге сенімді шешімдер ұсынады.
СИМВОЛ:
| 4V | 2 | 10 | 08 | AC110V | EX-P |
| МОДЕЛЬ | КОД | КЛАПАН ТҮРІ | ПОРТ ӨЛШЕМІ | ВОЛЬТАЖ | Сымдарды қосу әдісі |
| 4V: 2 позиция 5 жол / 2 позиция 5 жол электромагниттік клапан | 1:100 сериясы | 10: жалғыз соленоидты клапан 5/2 жол | M5:M5X0,8 | A: AC22C | Бос: СІЗДІҢ |
|
|
2:200 сериясы | 20: қос соленоидты клапан 5/2 жол | 06: G1/8 | B: DC24V | Мен: сызық |
|
|
3:300 сериясы | 30C: қос электромагниттік 5/3 жақты жабық орталық | 08: G1/4 | C: AC110V |
|
|
|
4:400 серия | 30E:қос электромагниттік 5/3 бағытты шығару орталығы | 10:G3/8 | E: AC24V |
|
|
|
|
30P:қос электромагниттік 5/3 жақты қысым орталығы | 15:G1/2 | F: DC12V |
|
|
|
|
|
|
|
|
Өнім ерекшеліктері:
1. Пилоттық режим: сыртқы және ішкі опциялар қолжетімді;

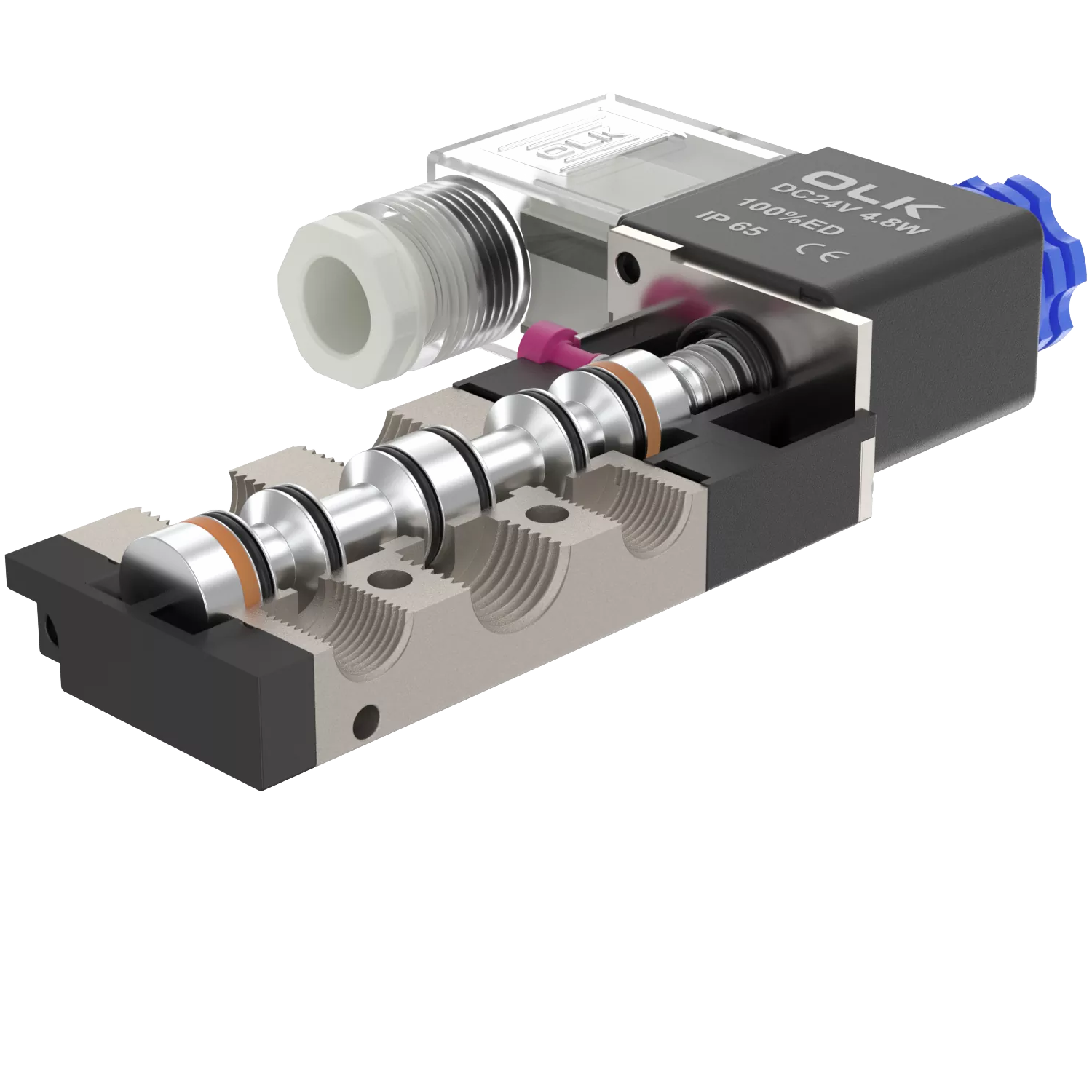

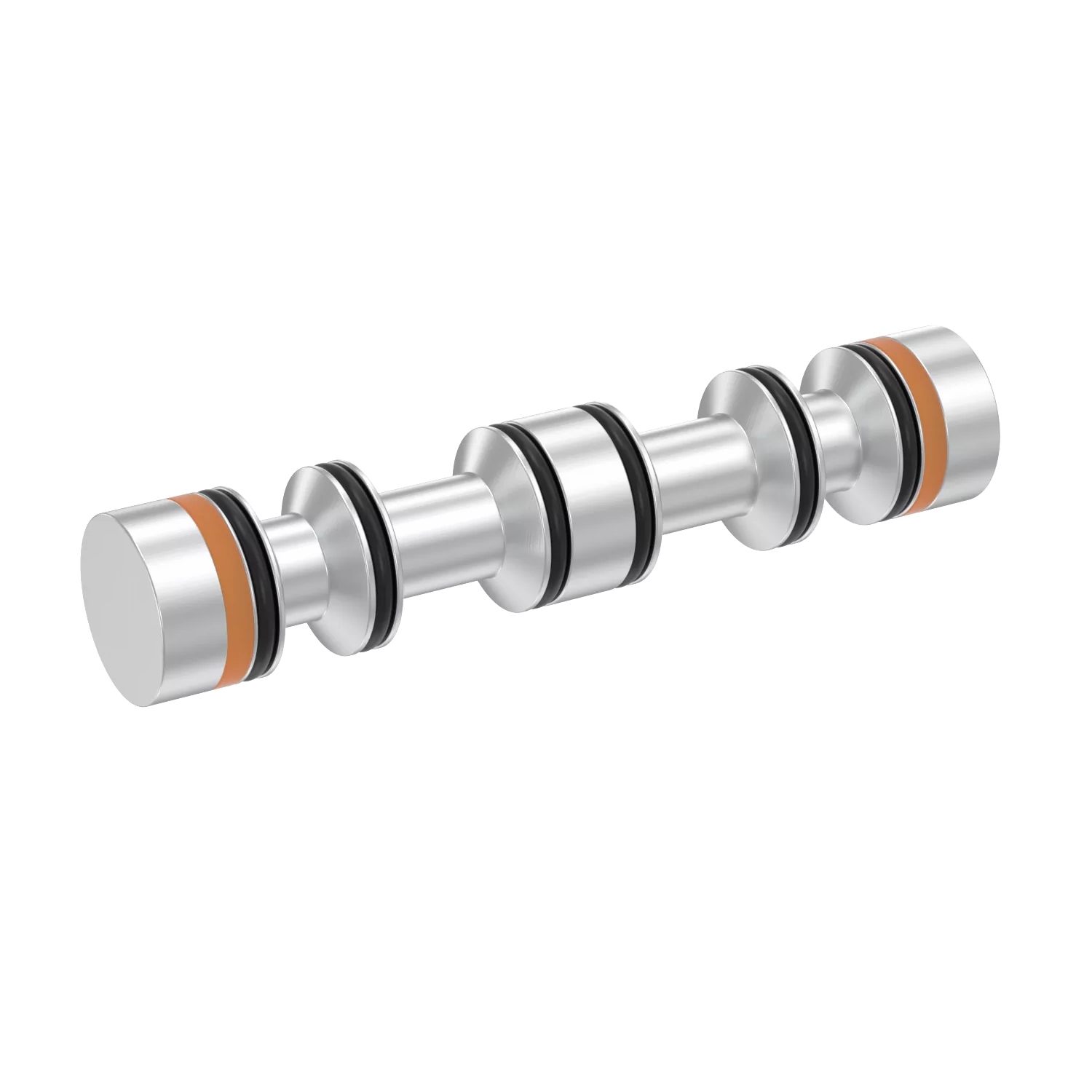

2.. Поршеньдік құрылым, тамаша тығыздау, сезімтал жауап；
3. Үш позициялы электромагниттік клапандар таңдау үшін үш орталық функцияны ұсынады:
4. Қос басты екі позициялы электромагниттік клапандар жады функциясымен ерекшеленеді;
5. Арнайы техникамен өңделген ішкі тесіктер, үйкеліске төзімділігі төмен, іске қосу қысымы төмен, қызмет ету мерзімі ұзақ;
6.маймен майлаудың қажеті жоқ;

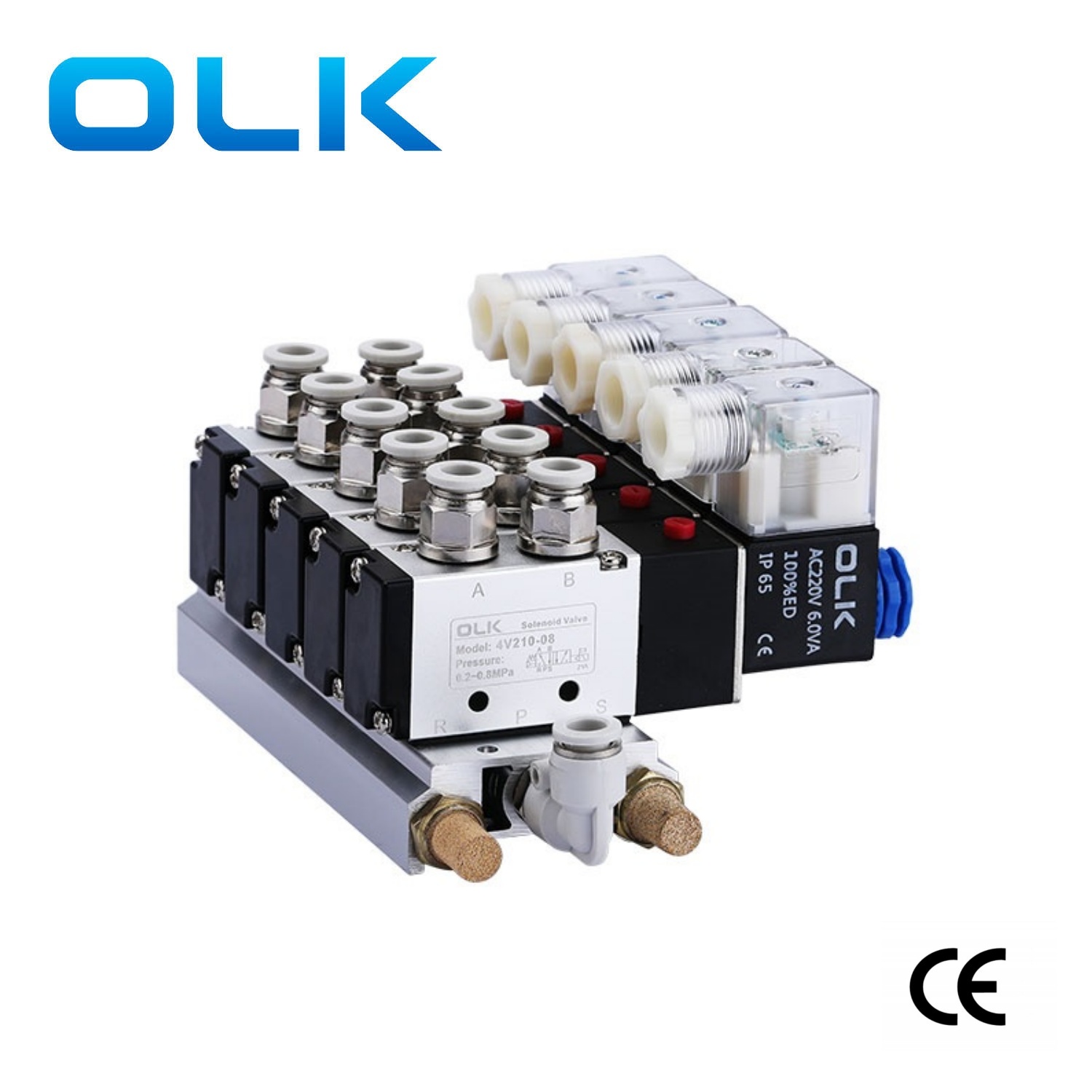

7. Орнату кеңістігін үнемдей отырып, негіздік клапан жинағымен біріктіруге болады;
8. Оңай орнату және жөндеу үшін қолмен жұмыс істейтін құрылғымен жабдықталған;
9. Таңдау үшін қол жетімді бірнеше стандартты кернеу деңгейлері.
|
жұмыс ортасы |
Ауа (40 мкм астам сүзгі арқылы сүзіледі) |
|
Әрекет |
Ұшқыш түрі |
|
майлау |
қажетсіз |
|
Жұмыс қысымының диапазоны МПа(psi) |
0,15~0,8(21~114) |
|
Кепілдендірілген қысымға төзімділік |
1,5МПа (215psi) |
|
Жұмыс температурасы °C |
-20~70 |
|
Дене материалы |
алюминий қорытпасы |
|
Стандартты кернеу |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Кернеу диапазонын пайдаланыңыз |
айнымалы ток:±15％тұрақты ток:±10％ |
|
қуат тұтыну |
Айнымалы ток: 3ВА тұрақты ток: 3Вт |
|
қорғау деңгейі |
IP65 (DIN40050) |
|
ыстыққа төзімділік дәрежесі |
В сыныбы |
|
Қосылым түрі |
DIN розетка түрі, розетка түрі |
|
Қозу уақыты |
0,05 секунд немесе одан аз |
|
үлгі |
Порт диаметрі |
позициялар саны |
ең жоғары жұмыс жиілігі |
Тиімді көлденең қиманың ауданы мм² (CV мәні) |
|
4V110-M5 |
Қабылдау=шығу=M5 |
2 позиция 5 жол |
5 рет/секунд |
5,5(0,31) |
|
4V120-M5 |
Қабылдау=шығу=M5 |
2 позиция 5 жол |
5 рет/секунд |
5,5(0,31) |
|
4V130C-M5 |
Қабылдау=шығу=M5 |
Үш позиция бес жол |
3 рет/секунд |
5,0(0,28) |
|
4V130E-M5 |
Қабылдау=шығу=M5 |
Үш позиция бес жол |
3 рет/секунд |
5,0(0,28) |
|
4V130P-M5 |
Қабылдау=шығу=M5 |
Үш позиция бес жол |
3 рет/секунд |
5,0(0,28) |
|
4V110-06 |
Қабылдау=шығу=G1/8 |
2 позиция 5 жол |
5 рет/секунд |
12,0(0,67) |
|
4V120-06 |
Қабылдау=шығу=G1/8 |
2 позиция 5 жол |
5 рет/секунд |
12,0(0,67) |
|
4V130C-06 |
Қабылдау=шығу=G1/8 |
Үш позиция бес жол |
3 рет/секунд |
9,0(0,50) |
|
4V130E-06 |
Қабылдау=шығу=G1/8 |
Үш позиция бес жол |
3 рет/секунд |
9,0(0,50) |
|
4V130P-06 |
Қабылдау=шығу=G1/8 |
Үш позиция бес жол |
3 рет/секунд |
9,0(0,50) |
|
4v210-06 |
Қабылдау=шығу=G1/8 |
2 позиция 5 жол |
5 рет/секунд |
14,0(0,78) |
|
4v220-06 |
Қабылдау=шығу=G1/8 |
2 позиция 5 жол |
5 рет/секунд |
14,0(0,78) |
|
4v230C-06 |
Қабылдау=шығу=G1/8 |
Үш позиция бес жол |
3 рет/секунд |
12,0(0,67) |
|
4v230E-06 |
Қабылдау=шығу=G1/8 |
Үш позиция бес жол |
3 рет/секунд |
12,0(0,67) |
|
4v230P-06 |
Қабылдау=шығу=G1/8 |
Үш позиция бес жол |
3 рет/секунд |
12,0(0,67) |
|
4v210-08 |
Кіріс=Шығу=G1/4 Шығару=G1/8 |
2 позиция 5 жол |
5 рет/секунд |
16,0(0,89) |
|
4v220-08 |
Кіріс=Шығу=G1/4 Шығару=G1/8 |
2 позиция 5 жол |
5 рет/секунд |
16,0(0,89) |
|
4v230C-08 |
Кіріс=Шығу=G1/4 Шығару=G1/8 |
Үш позиция бес жол |
3 рет/секунд |
12,0(0,67) |
|
4v230E-08 |
Кіріс=Шығу=G1/4 Шығару=G1/8 |
Үш позиция бес жол |
3 рет/секунд |
12,0(0,67) |
|
4v230P-08 |
Кіріс=Шығу=G1/4 Шығару=G1/8 |
Үш позиция бес жол |
3 рет/секунд |
12,0(0,67) |
|
4V310-08 |
Қабылдау=шығу=G1/4 |
2 позиция 5 жол |
4/сек |
25,0(1,40) |
|
4V320-08 |
Қабылдау=шығу=G1/4 |
2 позиция 5 жол |
4/сек |
25,0(1,40) |
|
4V330C-08 |
Кіріс=Шығу=G3/8 Шығару=G1/4 |
Үш позиция бес жол |
3 рет/секунд |
18,0(1,00) |
|
4V330E-08 |
Кіріс=Шығу=G3/8 Шығару=G1/4 |
Үш позиция бес жол |
3 рет/секунд |
18,0(1,00) |
|
4V330P-08 |
Кіріс=Шығу=G3/8 Шығару=G1/4 |
Үш позиция бес жол |
3 рет/секунд |
18,0(1,00) |
|
4V310-10 |
Қабылдау=шығу=G1/4 |
2 позиция 5 жол |
4/сек |
30(1,68) |
|
4V320-10 |
Қабылдау=шығу=G1/4 |
2 позиция 5 жол |
4/сек |
30(1,68) |
|
4V330C-10 |
Кіріс=Шығу=G3/8 Шығару=G1/4 |
Үш позиция бес жол |
3 рет/секунд |
18,0(1,00) |
|
4V330E-10 |
Кіріс=Шығу=G3/8 Шығару=G1/4 |
Үш позиция бес жол |
3 рет/секунд |
18,0(1,00) |
|
4V330P-10 |
Кіріс=Шығу=G3/8 Шығару=G1/4 |
Үш позиция бес жол |
3 рет/секунд |
18,0(1,00) |
|
4V410-15 |
Қабылдау=шығу=G1/2 |
2 позиция 5 жол |
3 рет/секунд |
50,0(2,79) |
|
4V420-15 |
Қабылдау=шығу=G1/2 |
2 позиция 5 жол |
3 рет/секунд |
50,0(2,79) |
|
4V430C-15 |
Қабылдау=шығу=G1/2 |
Үш позиция бес жол |
3 рет/секунд |
30(1,68) |
|
4V430E-15 |
Қабылдау=шығу=G1/2 |
Үш позиция бес жол |
3 рет/секунд |
30(1,68) |
|
4V430P-15 |
Қабылдау=шығу=G1/2 |
Үш позиция бес жол |
3 рет/секунд |
30(1,68) |
