OLK 3V200 сериясы, жоғары сапалы алюминий қорытпасы пайдаланатын 3 позициялы 2 жақты ауа электромагниттік клапаны. Әрекет режимі ішкі пилоттық типті. Бір әрекетті пневматикалық цилиндрлерді басқаруға жарамды. Оны әртүрлі ауыр жұмыс орындарында қолдануға жарамды ету.
|
3V |
2 |
10 |
8 |
ЖОҚ |
|
Үлгі |
Код |
клапан түрі |
порт өлшемі |
Әрекет түрі |
|
3V:3/2жолды электромагниттік клапан |
2:200 сериясы |

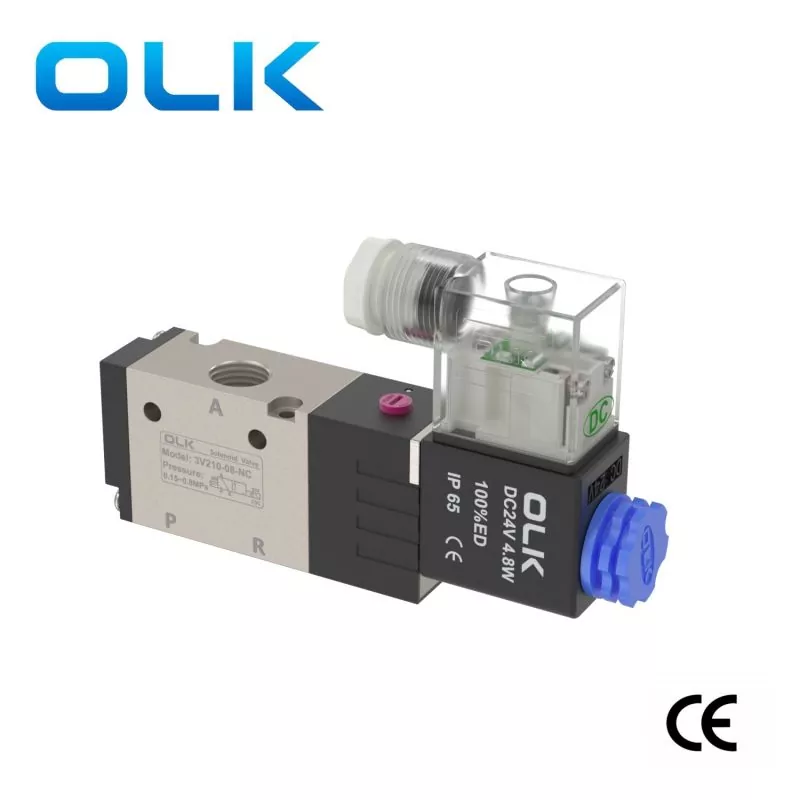

10: жалғыз соленоид 5/2 жол |
06:G1/8 |
NC: Әдетте жабық |
|

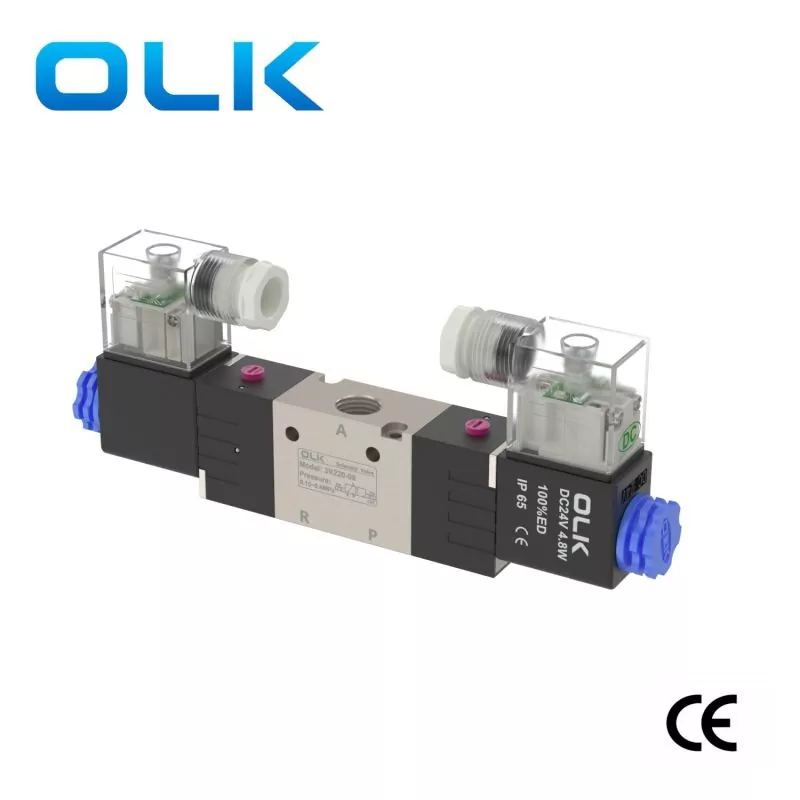

20: қос соленоидты клапан 5/2 жол |
08: G1/4 |
ЖОҚ: Әдетте ашық |
|
Үлгі |
3V210-06 |
3V220-06 |
3V210-08 |
3V220-08 |
|
Жұмыс ортасы |
Ауа (40 мкм-ден астам сүзгі экраны арқылы сүзгілеу) |
|||
|
Әрекет режимі |
Ішкі ұшқыш түрі |
|||
|
порт өлшемі |
M5Inlet=Шығу=G1/8 |
Кіру=Шығу=G1/4 |
||
|
Тиімді көлденең қима ауданы |
14мм²（Cv=0,78） |
16,0мм²（Cv=0,89） |
||
|
Позициялар |
3/2 порт |
|||
|
Қысым диапазоны |
0,15-0,8 МПа (21-114psi) |
|||
|
Дәлелдеу қысымы |
1,5МПа (215psi) |
|||
|
Қозғалыс қысымы |
‘-20-70 ℃ |
|||
|
Дене материалы |
Алюминий қорытпасы |
|||
|
Майлау |
Қажет емес |
|||
|

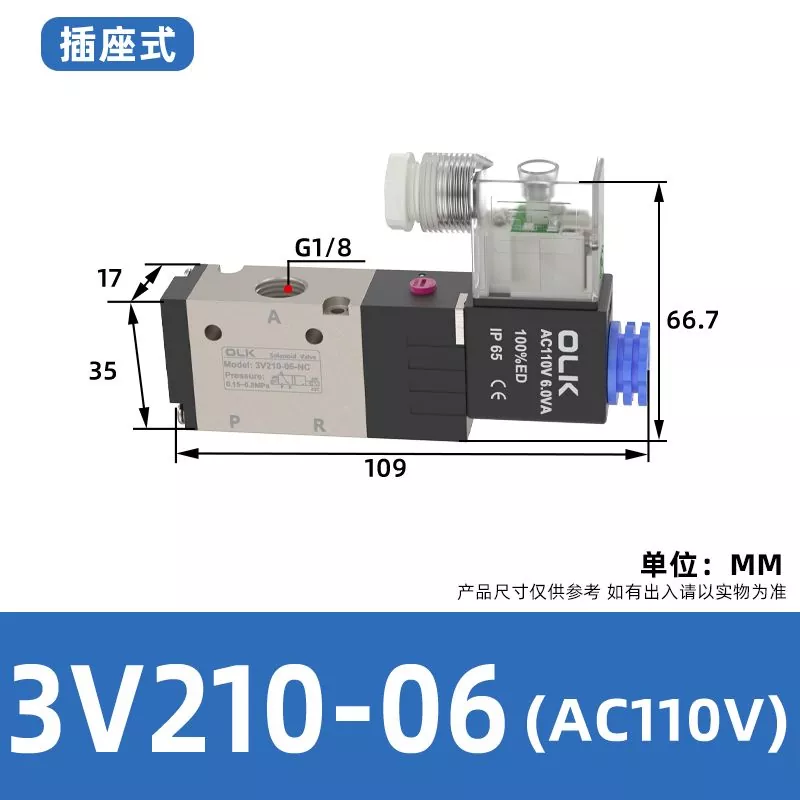

3V210-06 AC24V |
3V210-06 AC110V |
3V210-06 AC220V |
3V210-06 DC220V |
3V210-06 DC24V |
|
3V210-08 AC24V |
3V210-08 AC110 |
3V210-08 AC220V |
3V210-08 DC220V |
3V210-08 DC24V |
|
3V220-06 AC24V |
3V220-06 AC110V |
3V220-06 AC220V |
3V220-06 DC220V |
3V220-06 DC24V |
|
3V220-08 AC24V |
3V220-08 AC110V |
3V220-08 AC220V |
3V220-08 DC220V |
3V220-08 DC24V |
