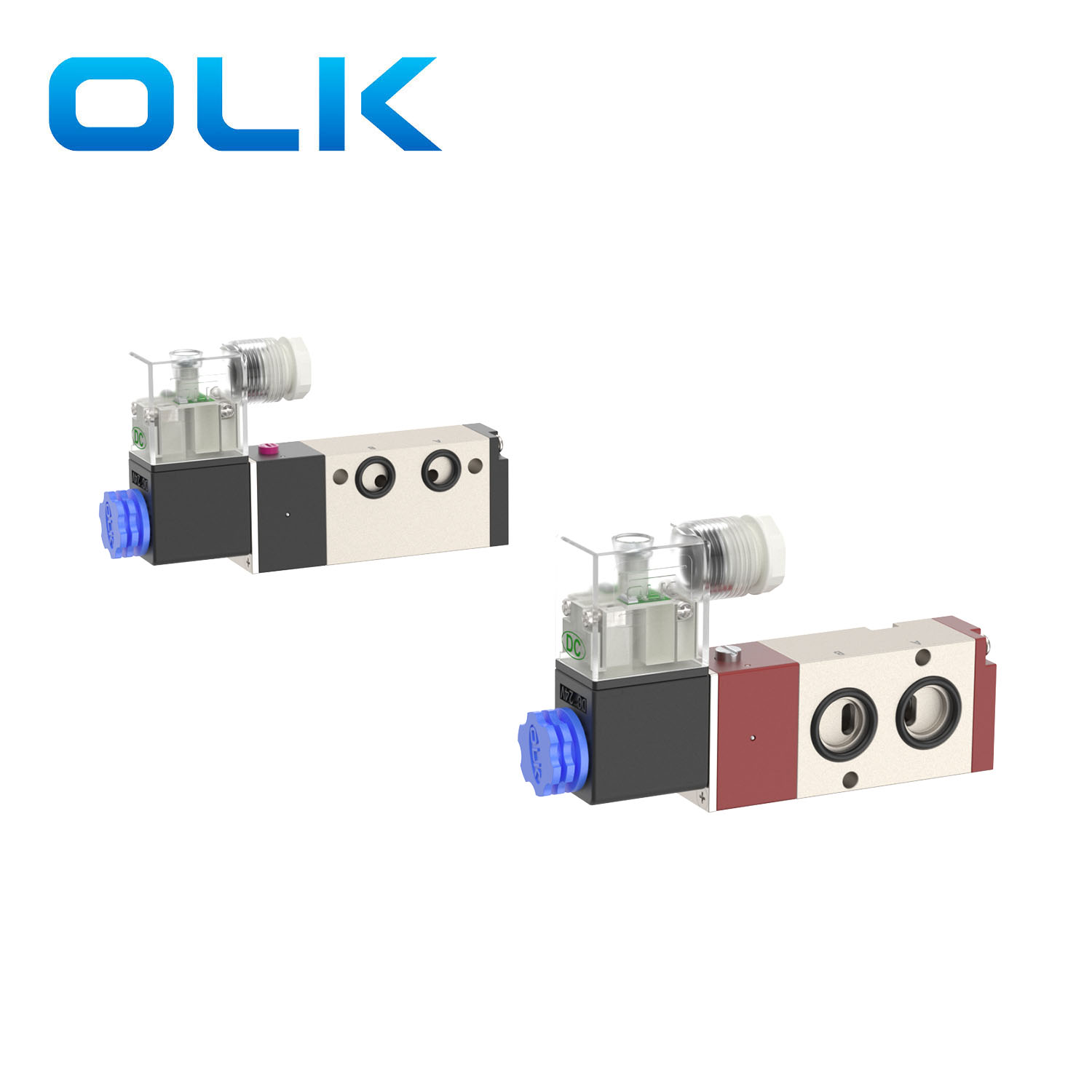

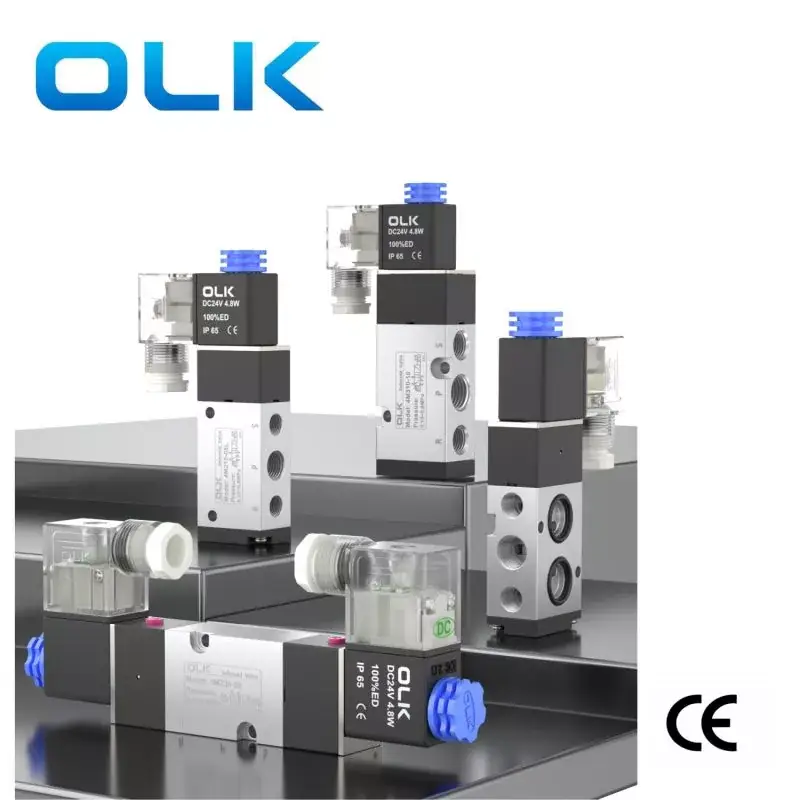

Ouleikai (OLK) 4M сериясы тікелей сатылатын екі позициялы бес жақты соленоидты бағыттаушы клапандар жылдам жауап беру жылдамдығы мен сенімді жұмысы бар, қос әрекетті цилиндрлерді басқаруға жарамды пилоттық басқаруды пайдаланады. Катушка ұзақ уақыт бойы үздіксіз қуаттандыруға мүмкіндік беретін ED логотипімен бірге келеді. Екі басты екі позициялы электромагниттік клапанның жады функциясы бар. Қалыңдатылған клапан корпусы бетінің қаттылығын арттыру үшін қатты тотығудан өтеді. Қолданар алдында клапанның қалыпты жұмысына әсер етпеу үшін клапан мен құбырдың бүтіндігін және ағып кетпеуін тексеріңіз.
4M сериялы электромагниттік бағыттаушы клапан 4V электромагниттік клапанның нұсқасы болып табылады, оның функционалдық принципі 4V сияқты. Әр түрлі орнату талаптарын ескере отырып, 4M сериялы клапан кейбір интерфейс пен орнату саңылауларының өлшемдерін өзгертті. Ouleikai (OLK) компаниясы реттелетін қызметтерді ұсына отырып, тұтынушылардың әртүрлі қажеттіліктерін қанағаттандыру үшін әртүрлі техникалық сипаттамалар мен үлгілерді ұсынады.

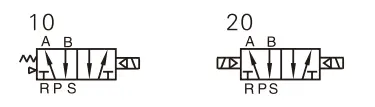

СИМВОЛ:
| Өтініш коды |
|||||
| 4М: | 3 | 10 | 10 | A |
|
| 4M: 2 позициясы 5 жақты соленоидты клапан (NAMRU) |
КОД | Клапан түрі |
ПОРТ ӨЛШЕМІ |
Вольтаж |
Сымдарды қосу әдісі |
|
|
1:100 СЕРИЯ |
10: жалғыз соленоидты клапанды басқару 5/2 жол |
M5:M5 | A: AC220V | Бос: СІЗДІҢ |
|
|
2:200 СЕРИЯ |

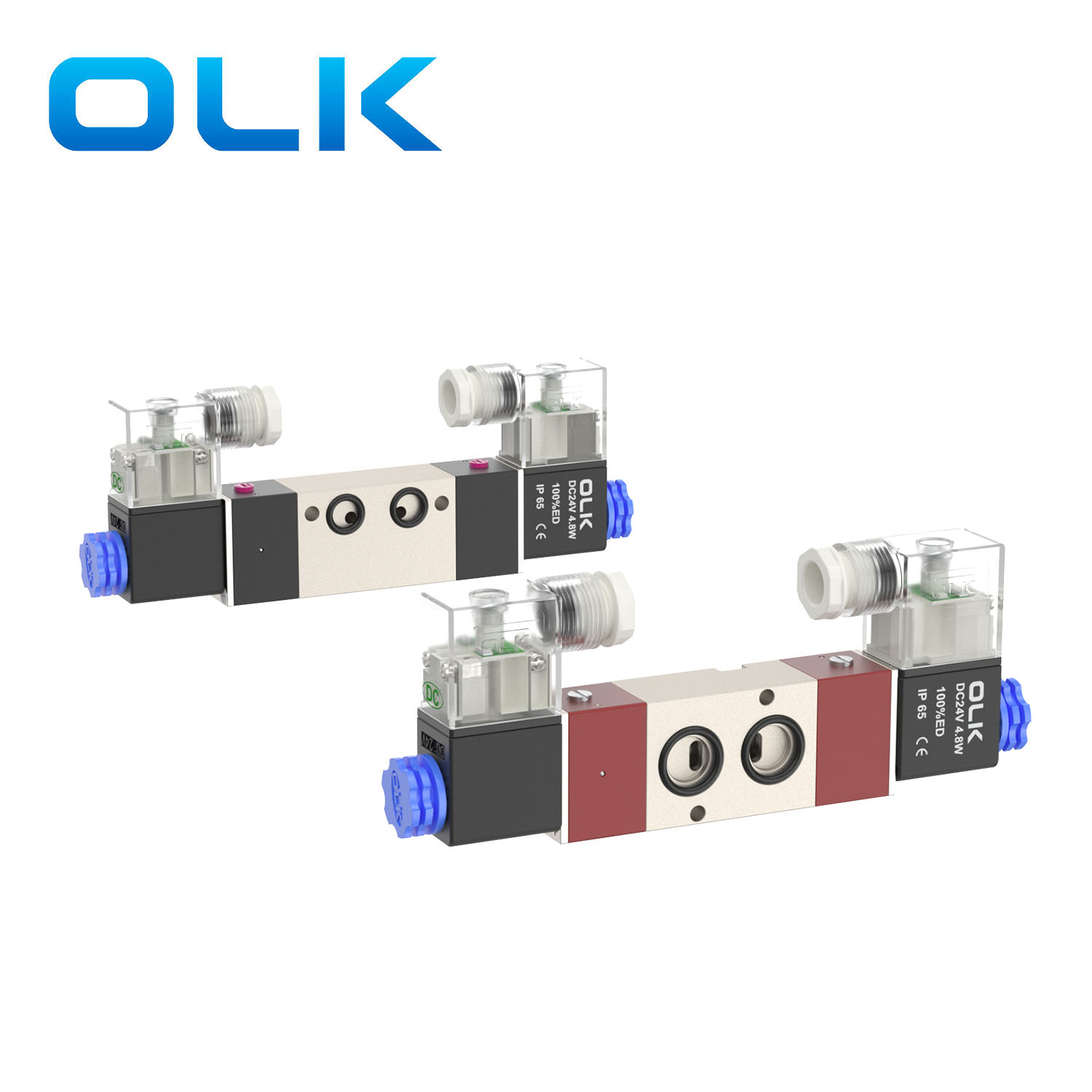

20: қос соленоидты клапанды басқару 5/2 жол |
06: G1/8 | B: DC24V | L: сызық |
|
|
3:300 СЕРИЯ |
|
08: G1/4 | C: AC110V |
|
|
|
|
|
10:G3/8 | E: AC24V |
|
|
|
|
|
|
F: DC12V |
|
Өнім ерекшеліктері:
1. Ішкі ұшқыш басқаратын құрылым.
2. Поршеньдік құрылым, тамаша герметикалық және жауап беретін реакциямен мақтана алады.
3. Жад функциясы бар қос басты екі позициялы соленоидты клапан.
4. Жад мүмкіндігі бар қос басты екі позициялы соленоидты клапан.
5. Арнайы әдістермен өңделген ішкі тесіктер, нәтижесінде ең аз үйкеліс кедергісі, төмен бастапқы ауа қысымы және ұзартылған қызмет мерзімі.
6. Майлаусыз жұмыс.
7. Іске қосу компоненттерімен тікелей қосылуға мүмкіндік беретін бүйірлік тақтаны орнату.
8. Ыңғайлы орнату және жөндеу үшін қолмен жұмыс істейтін құрылғымен жабдықталған.
9. Таңдау үшін қол жетімді әртүрлі стандартты кернеу деңгейлері.
|
жұмыс ортасы |
Ауа (40 мкм астам сүзгі арқылы сүзіледі) |
|
Әрекет |
Ұшқыш түрі |
|
позициялар саны |
2 позиция 5 жол |
|
майлау |
қажетсіз |
|
Жұмыс қысымының диапазоны МПа(psi) |
0,15~0,8(21~114) |
|
Кепілдендірілген қысымға төзімділік |
1,5МПа (215psi) |
|
Жұмыс температурасы °C |
-20~70 |
|
Дене материалы |
алюминий қорытпасы |
|
Стандартты кернеу |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Кернеу диапазонын пайдаланыңыз |
айнымалы ток:±15％тұрақты ток:±10％ |
|
қуат тұтыну |
Айнымалы ток: 6ВА тұрақты ток: 4,8 Вт |
|
қорғау деңгейі |
IP65 (DIN40050) |
|
ыстыққа төзімділік дәрежесі |
В сыныбы |
|
Қосылым түрі |
DIN розетка түрі, розетка түрі |
|
Қозу уақыты |
0,05 секунд немесе одан аз |
|
үлгі |
Порт диаметрі |
MAX жұмыс жиілігі |
Ағынның көлденең қимасының ауданы мм² (CV мәні) |
|
4M210-06 |
Қабылдау=G1/8 |
5 рет/секунд |
14,0(0,78) |
|
4M220-06 |
Қабылдау=G1/8 |
5 рет/секунд |
14,0(0,78) |
|
4M210-08 |
Қабылдау = G1/4 Шығару = G1/8 |
5 рет/секунд |
16,0(0,89) |
|
4M220-08 |
Қабылдау = G1/4 Шығару = G1/8 |
5 рет/секунд |
16,0(0,89) |
|
4M310-08 |
Қабылдау=G3/8 Шығару=G1/4 |
4/сек |
25,0(1,40) |
|
4M320-08 |
Қабылдау=G3/8 Шығару=G1/4 |
4/сек |
25,0(1,40) |
|

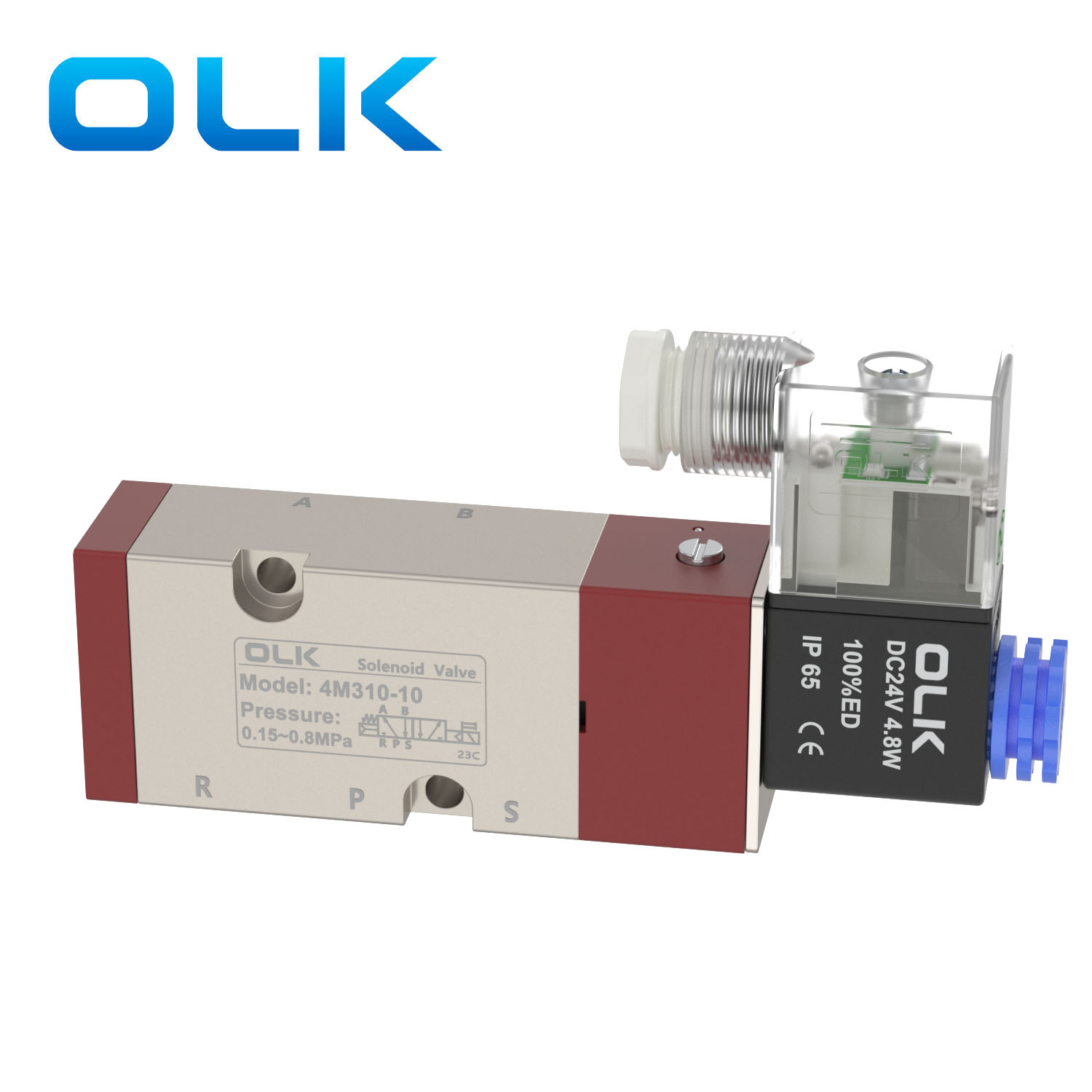

4M310-10 |
Қабылдау=G1/4 |
4/сек |
30(1,68) |
|
4M320-10 |
Қабылдау=G1/4 |
4/сек |
30(1,68) |
