SL ағынын басқару клапандары: құрылым, функция және қолданбалар үшін толық нұсқаулық

Ағынды бақылаудың бір жақты клапаны дегеніміз не?

Бір жақты ағындарды басқару клапаны - бұл тексеру клапанынан және параллель дроссельдік клапаннан тұратын ағынды бақылау клапаны. Ол көбінесе цилиндрдің жылдамдығын бақылау үшін қолданылады және сонымен қатар жылдамдықты контроллер ретінде де белгілі.

L-Type жылдамдығы контроллерінің жұмыс принципі қандай?

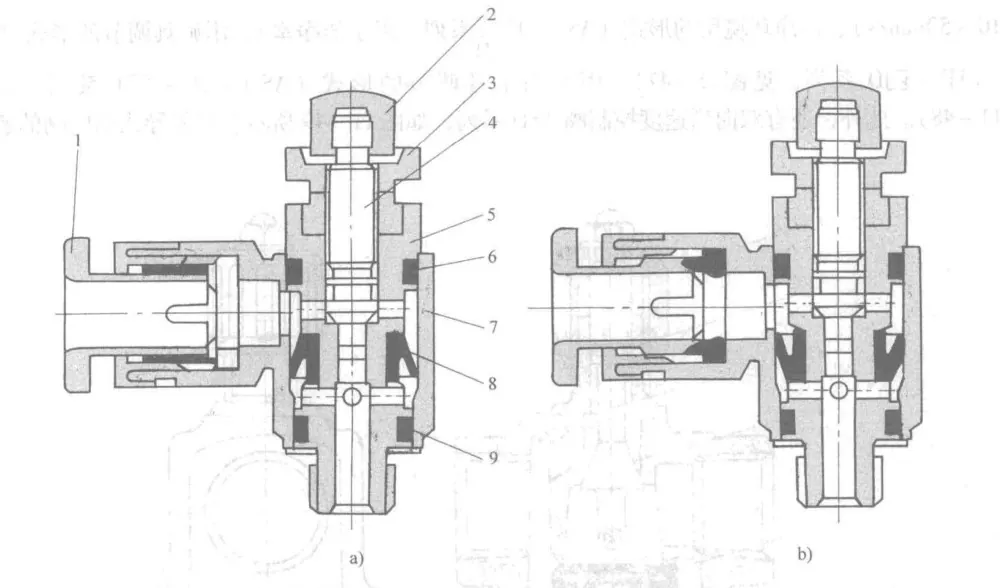

SL ағынын басқару клапан функциясы бір жақты герметикалық сақина арқылы қол жеткізіледі. Фото (A) СЫЙЛЫҚ ТАСТАУШЫЛАРДЫ көрсетеді, ал фотосурет (B) кірістірілген деректерді көрсетеді - айырмашылық тек герметикалық сақинаның орнату бағытынан келеді.

Бұл клапан тікелей цилиндрге, арматураны, құбырларды, жұмыс уақытын, жұмыс уақытын және құнын жинайды. Желдеткіш дизайнымен құбыр бағытын орнатудан кейін еркін реттелуі мүмкін. Дроссельдік клапан, сонымен қатар құлыптау механизмімен жабдықталған.

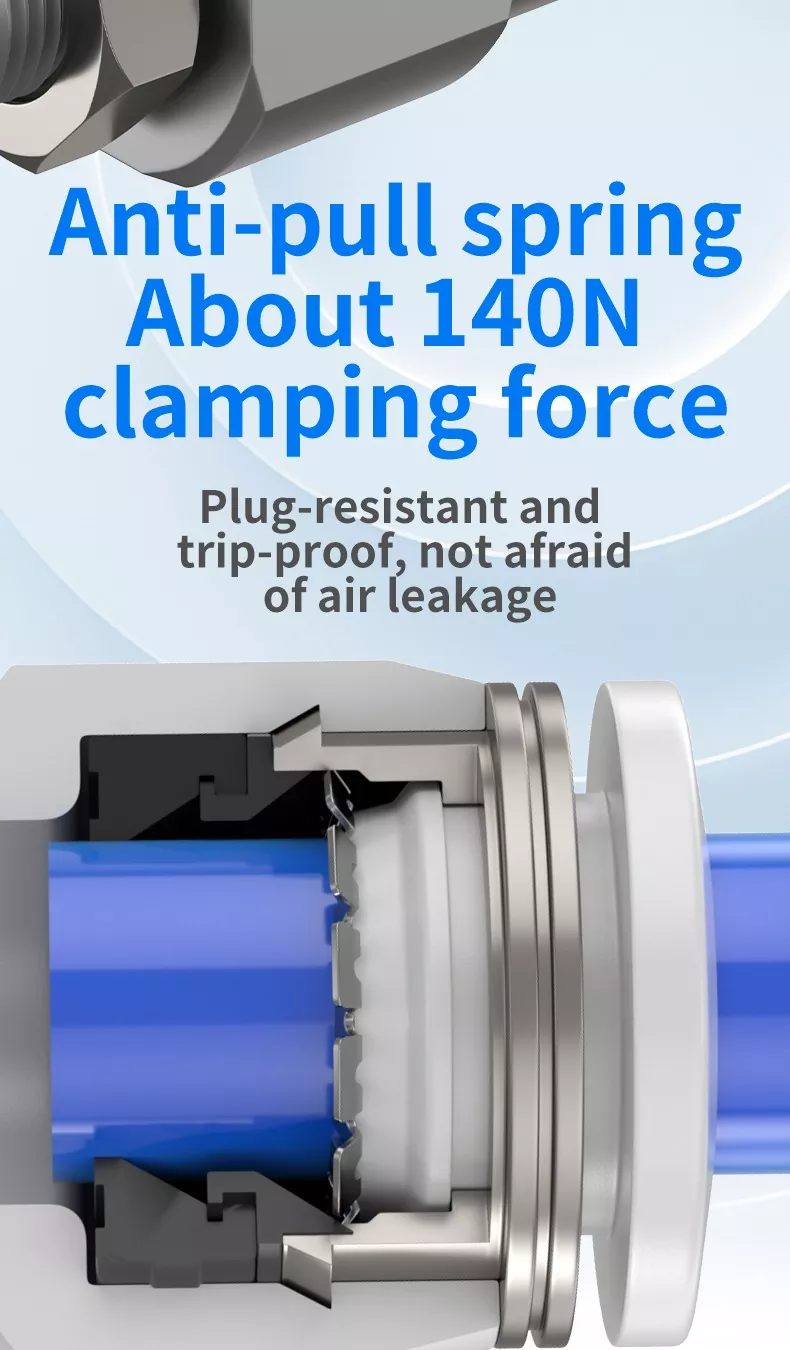

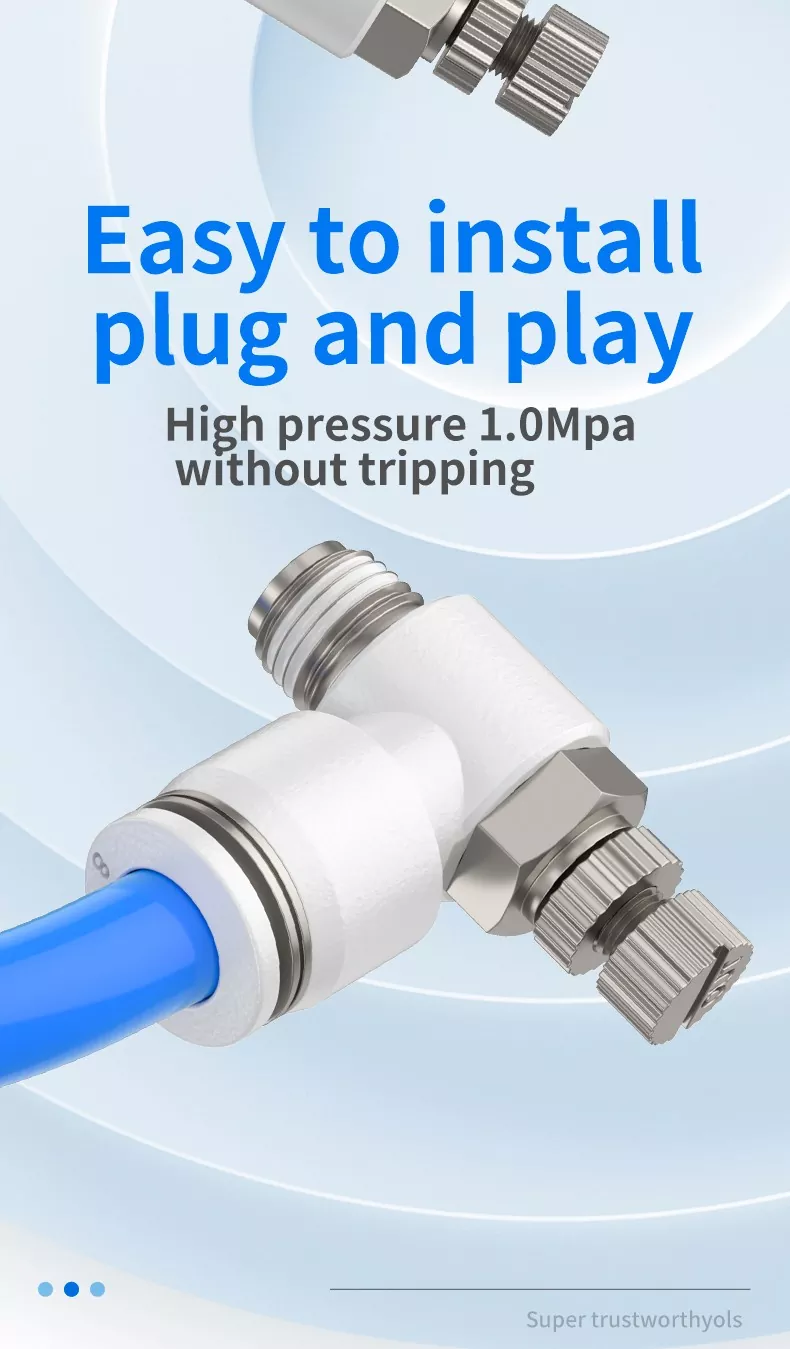

SL шынтақ түріндегі ағындарды басқару клапанының ерекшеліктері қандай?

· Жетектер үшін жылдамдық контроллері.

· Барлық r және NPT тамыры арматурасы герметикты тығыздау үшін пайдаланады.

· Барлық түзу жіптер стандартты O-сақиналарын герметизациялау үшін пайдаланады.

SL пневматикалық арматураларына арналған атаулар мен белгілер қандай?

Су құятын және шығарылған ағындарды бақылаудың қолданылуы мен қолданылуы қандай?

Жылдамдық контроллері - бұл акуаторлардың кеңеюі мен қайта алу жылдамдығын реттеу үшін қолданылатын жалпы пневматикалық компоненттер. Дроссельдік клапандар цилиндрдің жылдамдығын басқаратын, бірақ оларды орнату позицияларын, дұрыстығын бақылау және дененің дизайндары әр түрлі болады. Бақылау әдісіне сәйкес оларды сорғыш тротуар түріне және кірістірілген дроссляция түріне бөлуге болады.

Су құятын және шығарылатын ағындардың арасындағы айырмашылық:

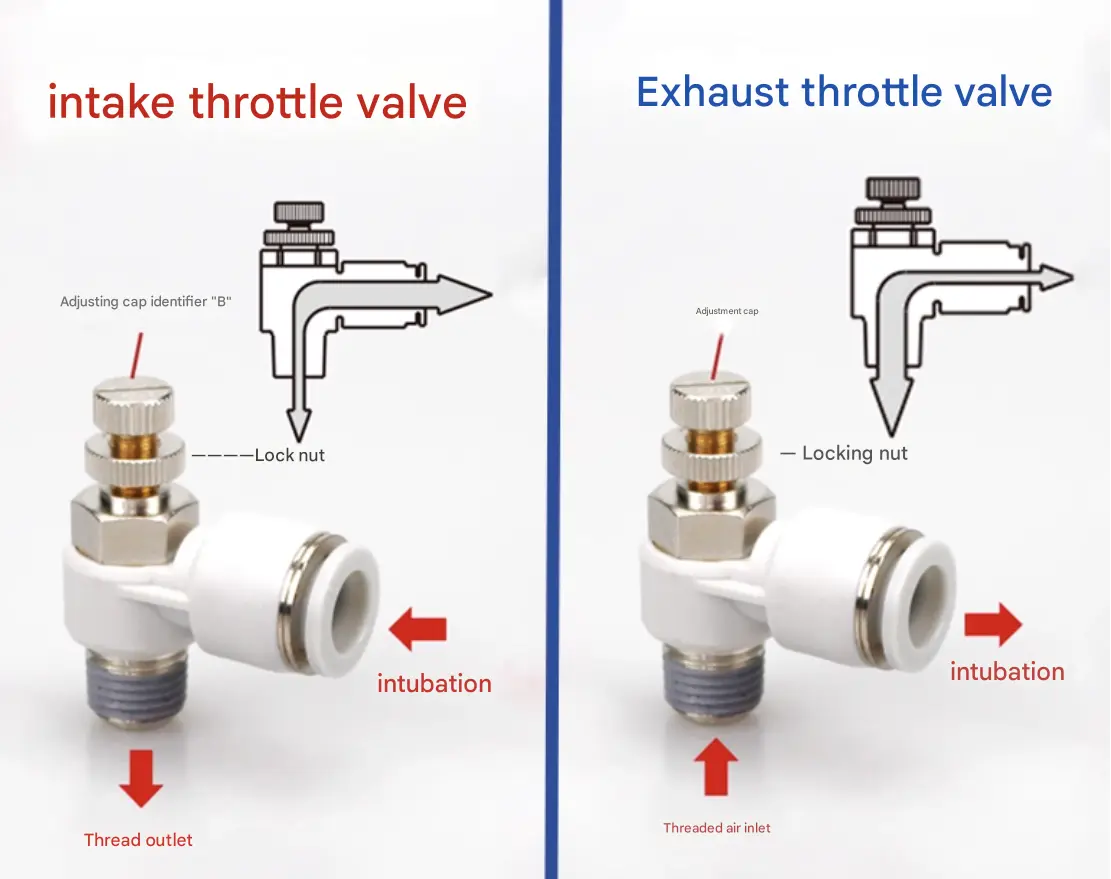

Бұл кірістірілген және шығарылған дроссельдік клапандар, олар «B» және «шығу» белгілерімен ерекшеленеді. Оларды бірге қолдануға болады: Кіріс дроссланд клапаны ауа беру ағынын реттейді, ал шығыс дроссельдік клапан силиндрдің жылдамдығын бақылау үшін цилиндрдің жылдамдығын басқарады.

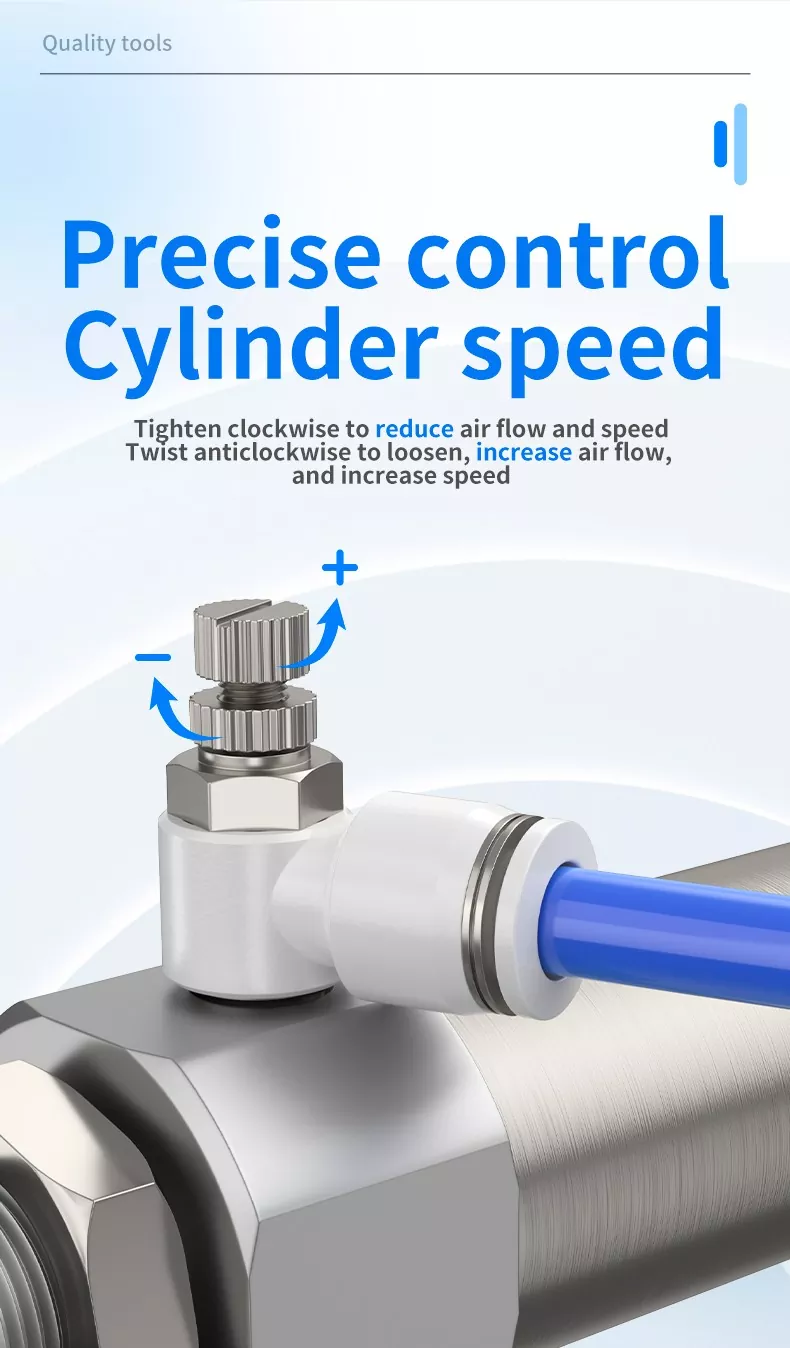

Дроссельдік клапан негізінен клапан корпусынан, клапанның өзегі, күйге келтіру құрылғысы және тығыздағыштардан тұрады. Шығару дроссельдік клапанның реттеу бөлігі түзету доңғалағын және құлыптау дөңгелегін қамтиды. Дроссель клапаны сыртқы жағынан сыртқы жағынан көрінеді, екеуі де құлыптау дөңгелегін бірінші рет шығарып, реттеу доңғалағын бұрап, оны бекіту үшін, содан кейін оны бекіту үшін құлыптау дөңгелегін қатайтыңыз.

Дроссельдік клапандар ауа арқылы ауа алады және сарғыш портта сорады; Шығарыңыз Дроссельдік клапандар ағынды портта және түтік арқылы сорғышта ауа алады.

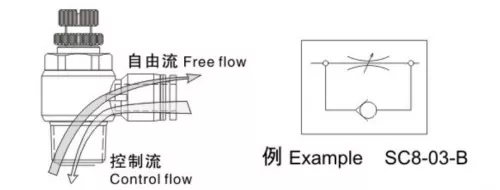

Функционалды таңбалардан шығатын және кіріс ағындарының екеуінің де, ағынды бақылау клапандары екі жақты дроссельдік клапандар екенін көре аламыз, кері ауа ағынын еркін өтуге мүмкіндік береді. Қосалқы цилиндрлер үшін, шығарылатын дроссельдік клапандар цилиндрдің қозғалысының тұрақтылығын жақсартуға артықшылық береді. Әдетте көктемде кеңейтім немесе қайта алу үшін пайдаланатын біртектес цилиндрлер үшін, ауа сумен қамтамасыз етілмеген кезде газ серіппелі күш-жігермен айналысуы керек, сондықтан дроссельдік клапандар жылдам бақылауға жарамды.

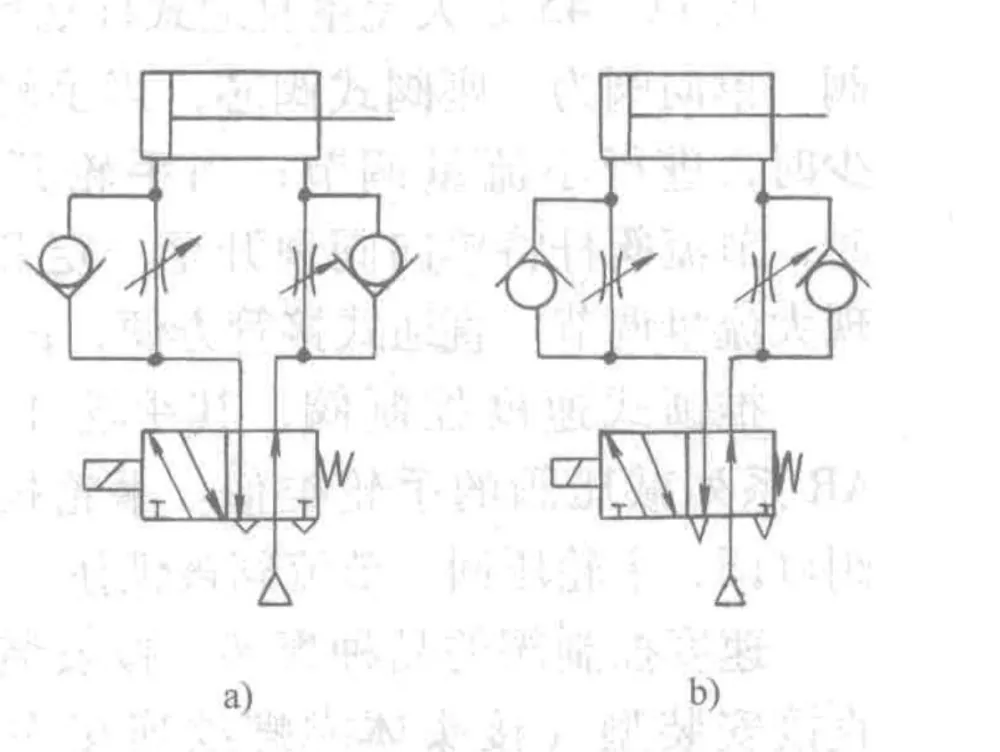

 Диаграммада пневматикалық тізбектегі жылдамдықты басқару клапанын қосудың 2 жолы көрсетілген.

· (A) (Шығару дұрыстығы), бағыттау клапаны қуатталған кезде, цилиндрдің кіріс жағындағы чек клапанын ашады, бұл жылдам тараптың тез толтырылуына мүмкіндік береді. Таулы жақтағы ауа дроссельдік клапан арқылы ғана кете алады. Дроссель саңылауын реттеу арқылы цилиндрдің жылдамдығын бақылауға болады. Бұл әдіс поршеньдердің тұрақты қозғалысын қамтамасыз етеді және ең көп қолданылатын тізбек болып табылады.

· (B) (кіріс дұрылған), кірістірілген тексеру клапаны жабық және сорғышты тексеру клапаны ашық. Кіріс ауа ағыны кішкентай, сондықтан кіріс камерасындағы қысым баяу көтеріліп, сорғыш камерасының қысымы тез төмендеді. Поршень негізінен ауа кеңеюімен қозғалады, жылдамдықты басқару тұрақсыз етеді. Бұл әдіс, әдетте, тек бір ғана әрекет ететін цилиндрлер, қысқышталғыштар немесе аз үйкеліс цилиндрлері үшін қолданылады.

SLK SL сериялы шынтақ түріндегі ағындарды басқару клапандарыЖоғары сапалы пневматикалық жылдамдық контроллері, жылдамдық жылдамдығын реттеуге арналған. Қарапайым, бірақ сенімді құрылымымен әрбір клапан дроссель механизмін және бір жақты тексеру клапанын біріктіреді, ол еркін кері ағынға мүмкіндік беріп, бір бағытта бақыланатын ауа ағынын біріктіреді.

Сортта және сорғыш типтерінде де, сорғыштарда да, СЛ клапандарын сақтау үшін Цилиндрлерге тікелей орнатуға боладыарматура, құбыр, және орнату уақыты. Айналмалы дизайн икемді құбырларға бағыттауға мүмкіндік береді, ал құлыптау механизмі бар реттеу дөңгелегі жұқтырған және тұрақты бақылауды қамтамасыз етеді.

Пневматикалық автоматтандыруда, бір немесе екі жақты актерлік цилиндрлерде, қысқышталғыштармен және үйкеліс цилиндрлерінде, сланкөлдер, сл-клапандар цилиндрдің жұмысын жақсартуға, цикл уақытын азайтуға және жүйенің тұрақтылығын оңтайландыруға көмектеседі. OLK SL сериялары бар, сіз өзіңіздің пневматикалық жүйелеріңізге сенімді, тиімді және қолдануға оңай жылдамдықты басқару шешімдерін аласыз.
