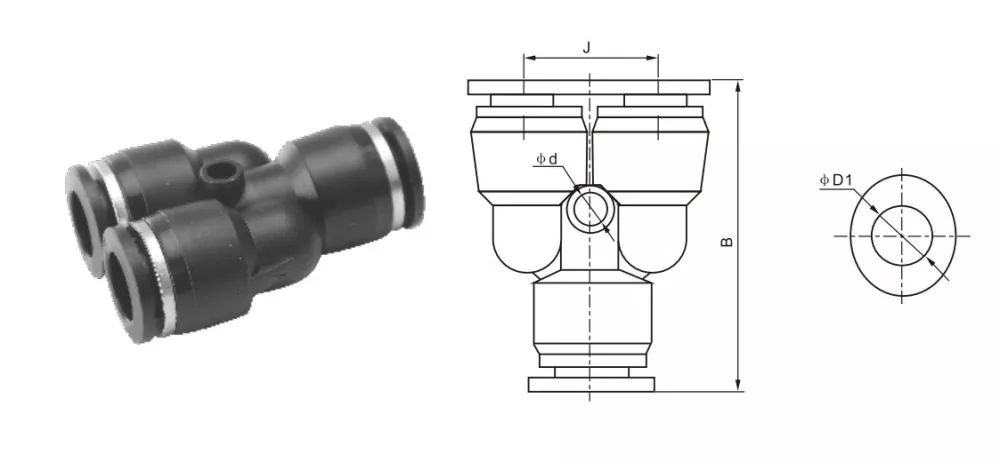

Py Union y Tube Faction-қа итеріңіз

Плы

8

Улгі

Түтік өлшемі (метрика)

PY сериялары

4: 4мм

6: 6мм

8: 8мм

10: 10мм

12: 12 мм

14: 14мм

16: 16мм

Сұйық

Ауа / су (шартты) / вакуум

Жұмыс қысымы

0-1,0MPA

Вакуумдық қысым

-100 кпа (10 Торр)

Жұмыс температурасы

-10-60 ℃

Материал

Нейлон (PA), полиуретан (Пу)

Тіркітпен қаптама

Metrictube сәйкес келеді

φD

B

J

φD

Py5 / 32

PY-4

4

38

11.6

2.5

Py1 / 4

PY-6

6

39

13.3

3.5

PY5 / 16

PY-8

8

42.5

15.5

4.5

Py3 / 8

PY-10

10

48

38.5

4.5

Py1 / 2

PY-12

12

54

21.5

4

Жалпы империялық жіптерді түрлендіруге қатысты жалпы анықтама

Император мөлшері

Шамамен. К рсеткіш (мм)

Айырбастау формуласы

1/8

3.2 мм

1 ÷ 8 × 25.4 = 3.175

5/32

3.97 мм

5 ÷ 32 × 25.4 = 3.97

1/4

6.35 мм

1 ÷ 4 × 25.4 = 6.35

5/16

7.94мм

5 ÷ 16 × 25.4 = 7.94

3/8

9.53mm

3 ÷ 8 × 25.4 = 9.53

1/2

12.7мм

1 ÷ 2 × 25.4 = 12.7
