Brand:
OLKColor:
Black,White,BlueType:

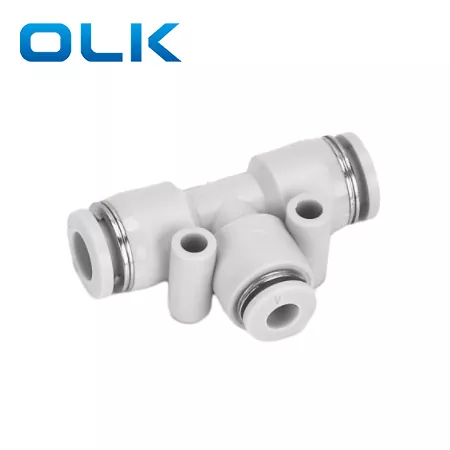

Reducer T Type/ Tee Type UnionPEG сериясы әр түрлі диаметрлі магистральдық және тармақтық құбырларды қосуға арналған D1 өлшемі D2-ден үлкен, Reducer Tee Union Fitting болып табылады. PEG Reducer Tee қондырмасы жабдыққа немесе панельдерге оңай және қауіпсіз орнату үшін шағын монтаждау тесігімен бірге келеді, бұл орнату орнын үнемдейді.
D1＞D2, әртүрлі құбыр өлшемдерінің қосылымдары үшін жарамды
Жылдам бекіту үшін кіріктірілген шағын монтаждық тесік
Жылдам орнату үшін оңай итерілетін және шығарылатын дизайн
Пневматикалық жүйелерде және автоматика жабдықтарында кеңінен қолданылады
|
PEG |
8 |
-- |
6 |
|
Үлгі |
Түтік өлшемі (метрикалық) |
|
Түтік өлшемі (метрикалық) |
|
PEG сериялы фитинг |
4:4мм |
|
4:4мм |
|
|
6:6 мм |
|
6:6 мм |
|
|
8:8 мм |
|
8:8 мм |
|
|
10:10мм |
|
10:10мм |
|
|
12:12 мм |
|
12:12 мм |
|
|
14:14мм |
|
14:14мм |
|
|
16:16мм |
|
16:16мм |
|
Сұйықтық |
Ауа/су (шартты)/вакуум |
|
Жұмыс қысымы |
0-1,0 Мпа |
|
Вакуумдық қысым |
-100Кпа (10 Торр) |
|
Жұмыс температурасы |
-10-60℃ |
|
Материал |
НЕЙЛОН(ПА),Полиуретан(PU) |

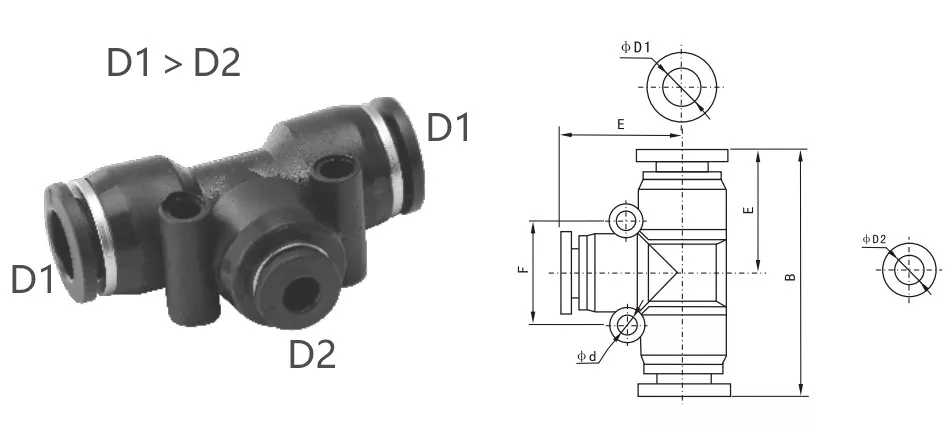

PEG Reducer Tee біріктіру фитингі Контур өлшем параметрлері
|
дюймдік түтік |
Метрикалық түтік |
ϕD1 |
ϕD2 |
B (мм) |
E (мм) |
F (мм) |
ϕd (мм) |
|
PEN1/4-5/32 |
PEN6-4 |
6 |
4 |
41.2 |
20 |
14.9 |
3.5 |
|
PEN5/16-1/4 |
PEN8-6 |
8 |
6 |
45 |
18 |
22.8 |
4.5 |
|
PEN3/8-5/16 |
PEN10-8 |
10 |
8 |
51 |
24 |
19.8 |
4.5 |
|
PEN1/2-3/8 |
PEN12-10 |
12 |
10 |
59 |
28 |
24.5 |
5 |
|
PEN16-12 |
PEN16-12 |
16 |
12 |
69 |
34 |
32.2 |
4 |
|
PEN5/16-5/32 |
PEN8-4 |
8 |
4 |
46 |
18 |
20 |
4.5 |
|
PEN3/8-1/4 |
PEN10-6 |
10 |
6 |
57 |
26.8 |
23.8 |
4 |
|
PEN1/2-5/16 |
PEN12-8 |
12 |
8 |
59 |
27.8 |
27.6 |
5 |
PE фитинг пен PEG фитингінің айырмашылығы неде?
PE Fitting (тең Tee Union): Барлық үш түтіктің бірдей сыртқы диаметрі бар, олар бірдей өлшемдегі үш пневматикалық түтікті қосуға жарамды.
PEG фитингі (редуктор таяқшаларының бірлестігі): екі бүйірлік түтік орталық түтіктен үлкенірек, әртүрлі түтік өлшемдерін қосуға арналған.
