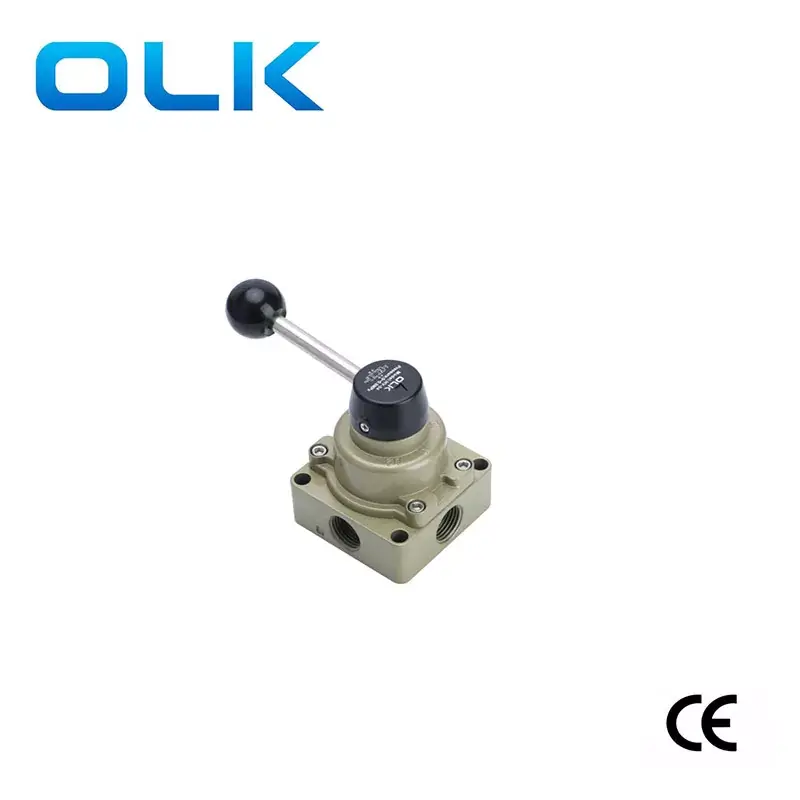

Олк - бұл HV сериялы қолмен жуатын клапан 4 Жолды өндіруші және жеткізуші. Алюминий қорытпасы таза алюминиймен салыстырғанда жоғары физикалық қасиеттерге ие. HV-02, HV-03 және HV-04 қол араларының айырмашылығы интерфейс мөлшерінде жатыр. Бұл клапандарда таза беріліс қорлары бар үш реттелетін беріліс бар және басқа қосымшалар арасында цилиндрлерді бақылау үшін жиі қолданылады.
02 редукторына қосылған кезде, B шығару порты ауа, шығыс порт желілерін шығарады, ал цилиндр кеңейтіледі.
N Декестерге қосылған кезде A және B шығатын порттары жабық, ал цилиндр ортаңғы жолды тоқтатады.
01 редукторына қосылған кезде, шығару порты ауа, В шығыс порттарын шығарады, ал цилиндр шығарады.
|
Улгі |
HV200A-02 |
HV230A-02 |
Hv200B-02 |
HV230B-02 |
|
Жұмыс ортаны |
Ауа (сүзгіден 40 мкм-тан асады) |
|||
|
Әрекет режимі |
Қолды басқару |
|||
|
Порт мөлшері |
Inlet = шығыс = PT1 / 4 |
|||
|
Қысым диапазоны |
0.15-0.8mpa (21-114psi) |
|||
|
Жай |
2/4 порт |
3/4 порт |
2/4 порт |
3/4 порт |
|
Қысым |
'-10-60 ℃ |
|||
|
Дәлелдеу қысымы |
1.5MPA (215psi) |
|||
|
Олк пневматикалық қолдың айналмалы клапандары - 5 модельді салыстыру |
|||||||||
|
Фотосурет |
|
|
|
|
|
|
|
|
|
|
Олк моделі |
4HV210 / 310/410 / 330/330 / 430 |
|
HV200A / B |
|
HV-02/03/04 |
|
HV400-02 / 03/04 |
|
K34r6-8 / l / d |
|
Жай |
2 позиция 4 жол |
|
3 позиция 4 жол |
|
3 позиция 4 жол |
|
3 позиция 4 жол |
|
3 позиция 4 жол |
|
|
3 позиция 4 жол |
|
|
|
|
|
|
|
|
|
Порт мөлшері |
RC1 / 8,1 / 4,3 / 8,1 / 2,3 / 4 |
|
PT1 / 4 |
|
Pt1 / 4, pt3 / 8, pt1 / 2 |
|
Pt1 / 4, pt3 / 8, pt1 / 2 |
|
G1 / 4 |
|
Өнімнің ерекшеліктері |
Панельді орнату |
|
Ж: Төртінші интерфейс В: екі жақты интерфейс, төменгі жағында дыбыс шығады |
|
|
|
|
|
Бос: бір жағынан бір тесік: қарама-қарсы жақтардағы екі тесік; D: түбіндегі төрт тесік; |
|
|
|
|
|
|
|
|
|
|
|
|
Сап |
Алынбалы тұтқаны |
|
Алынбалы тұтқаны |
|
Алынбалы тұтқаны |
|
Алынбайтын / пластикалық тұтқалар |
|
Алынатын тұтқаны, күшеюге қарсы тұтқасы |
|
|
|
|
|
|
|
|
|
|
|
|
Базаның өлшемдері |
200: 62 мм |
|
61,3 мм |
|
74 мм |
|
74 мм |
|
55 мм |
|
|
|
|
Hv200a |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200B |
|
|
|
|
|
K34r6-8l |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Улгі |
Hv300-02 |
HV330-02 |
Hv300-03 |
HV330-03 |
Hv300-04 |
HV330-04 |
|
Жұмыс ортаны |
Ауа (сүзгіден 40 мкм-тан асады) |
|||||
|
Әрекет режимі |
Қолды басқару |
|||||
|
Порт мөлшері |
PT1 / 4 |
PT1 / 4 |
Pt3 / 8 |
Pt3 / 8 |
Pt1 / 2 |
Pt1 / 2 |
|
Қысым диапазоны |
0.15-0.8mpa (21-114psi) |
|||||
|
Жай |
2/4 порт |
3/4 порт |
2/4 порт |
3/4 порт |
2/4 порт |
3/4 порт |
|
Қысым |
'-10-60 ℃ |
|||||
|
Дәлелдеу қысымы |
1.5MPA (215psi) |
|||||
