Brand:
OLKAction:
Manul,Hand controlPosition:
4/2 way,4/3 wayPort size:

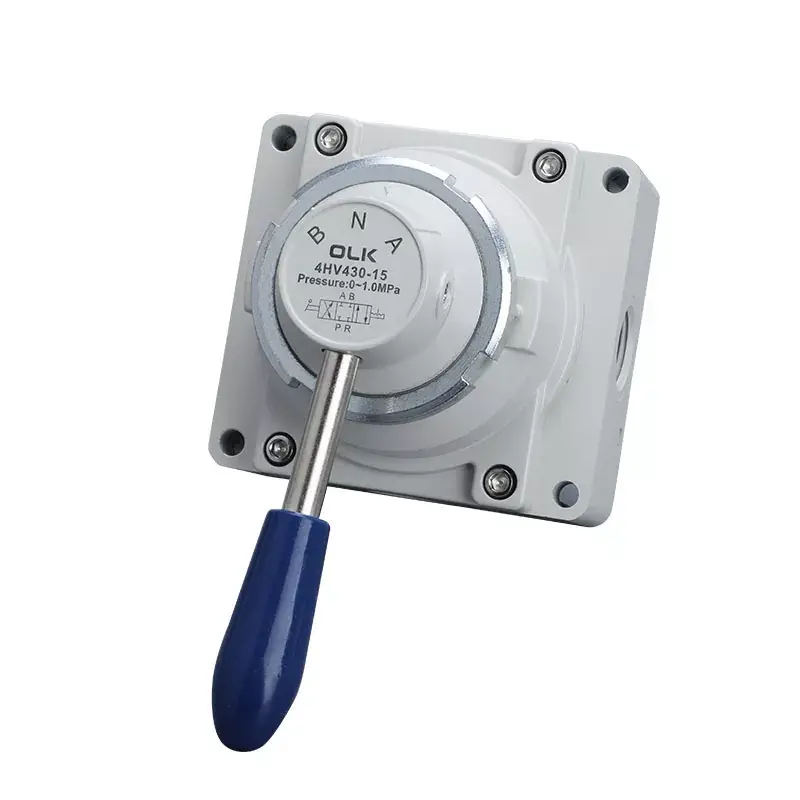

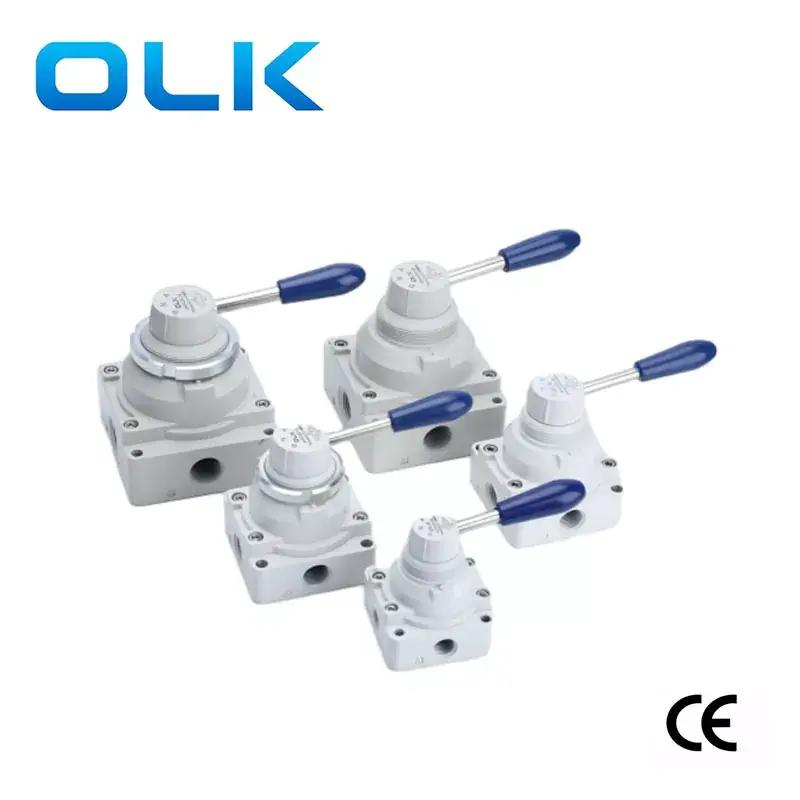

PT1/8 , PT1/4 , PT3/8 , PT1/2 , PT3/4Ouleikai (OLK) 4HV сериялы екі жақты төрт портты/үш жолды төрт портты қолмен басқарылатын клапан жақсы тактильді сезім мен тегіс жұмысты ұсына отырып, қол тұтқасын айналдыру арқылы ауыстырылады.
4HV қолмен басқарылатын клапан үлкен тиімді ағын аймағы мен төмен қысымды жоғалтумен ерекшеленеді, бұл сұйықтықты тасымалдау кезінде энергияны тұтынуды азайтуға және тиімділікті арттыруға көмектеседі. Оған қоса, ол пайдаланушыларға таңдауға болатын екі орнату түрін ұсынады: панельді орнату және төменгі орнату, панельді орнату үшін монтаждау гайкалары бар.
Тұтастай алғанда, Ouleikai (OLK) 4HV қол клапаны әртүрлі өнеркәсіп салаларында кеңінен қолданылатын жоғары өнімді және пайдаланушыға ыңғайлы басқару клапаны болып табылады. 4HV қол клапаны туралы толығырақ ақпарат алу үшін тиісті өнім нұсқаулығын қарау немесе кәсіби техникалық персоналмен сөйлесу ұсынылады.
1. Жақсы тактильді сезіммен, дәл орналасумен тегіс және жеңіл бұрылу:
2. Төмен қысымды жоғалтумен үлкен тиімді ағын ауданы;
3. Үлкен тиімді ағын ауданы;

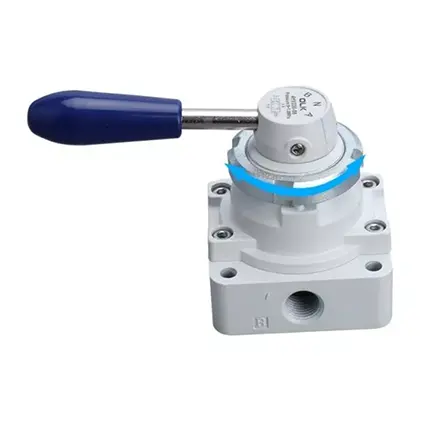

4. Екі орнату әдісі қолжетімді: панель және төменгі орнату. Панельді орнату орнату гайкаларымен бірге келеді.
|
Тапсырыс коды |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
Үлгі |
сериясы |
позиция |
|
Порт өлшемі |
Орнату түрі: |
|
4HV: 4HV сериялы қолмен айналмалы клапан |
2:200 сериясы |
10:2 позиция 4 Порт |
|
06: PT1/8 |
Бос |
|
|
3:300 сериясы |
30:3 позиция 4 Порт |
|
08: PT1/4 |
S: Панельді орнату (клапан гайкасымен) |
|
|
4:400 сериясы |
|
|
10:PT3/8 |
|
|
|
|
|
|
15: PT1/2 |
|
|
|
|
|
|
20:PT3/4 |
|
|
жұмыс ортасы |
Ауа (40 мкм астам сүзгі арқылы сүзіледі) |
|
Әрекет |
қолмен басқару |
|
майлау |
қажетсіз |
|
Жұмыс қысымының диапазоны МПа(psi) |
0~1,0(~145) |
|
Кепілдендірілген қысымға төзімділік |
1,5МПа (215psi) |
|
Жұмыс температурасы °C |
-20~70 |
|
үлгі |
Порт диаметрі |
позициялар саны |
Тиімді көлденең қиманың ауданы мм² (CV мәні) |
|
4HV210-06 |
PT1/8 |
2 позиция 4 жол |
14,0(0,78) |
|
4HV230-06 |
PT1/8 |
3 позиция 4 жол |
14,0(0,78) |
|
4HV210-08 |
PT1/4 |
2 позиция 4 жол |
14,0(0,78) |
|
4HV230-08 |
PT1/4 |
3 позиция 4 жол |
14,0(0,78) |
|
4HV310-08 |
PT1/4 |
2 позиция 4 жол |
30,0(1,67) |
|
4HV330-08 |
PT1/4 |
3 позиция 4 жол |
30,0(1,67) |
|
4HV310-10 |
PT3/8 |
2 позиция 4 жол |
33,0 (1,83) |
|
4HV330-10 |
PT3/8 |
3 позиция 4 жол |
33,0 (1,83) |
|
4HV410-15 |
PT1/2 |
2 позиция 4 жол |
88,0(4,89) |
|
4HV430-15 |
PT1/2 |
3 позиция 4 жол |
88,0(4,89) |
|
4HV410-20 |
PT3/4 |
2 позиция 4 жол |
95,0(5,27) |
|
4HV430-20 |
PT3/4 |
3 позиция 4 жол |
95,0(5,27) |
|

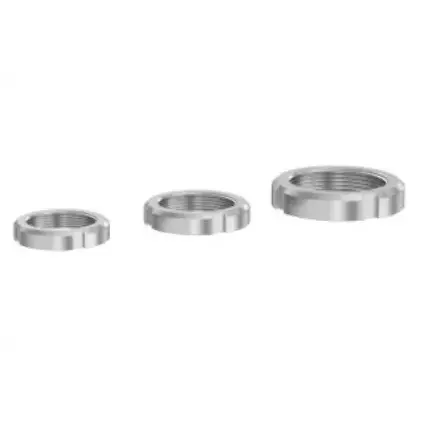

Үлгі: |
Тақырып: |
|
4HV200 |
M35X1.5 |
|
4HV300 |
M40X1.5 |
|
4HV400 |
M52X1.5 |
|
|
|
|
OLK пневматикалық қолмен айналмалы клапандар – 5 модельді салыстыру |
|||||||||
|
Фото |
|
|
|
|
|
|
|
|
|
|
OLK үлгісі |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Позиция |

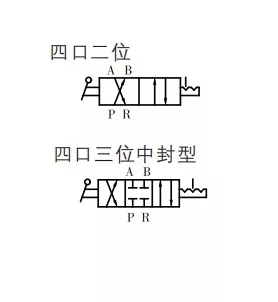

2 Позиция 4 жол |
|
3 Позиция 4 жол |
|
3 Позиция 4 жол |
|
3 Позиция 4 жол |
|
3 Позиция 4 жол |
|
|
3 Позиция 4 жол |
|
|
|
|
|
|
|
|
|
Порт өлшемі |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4,PT3/8,PT1/2 |
|
PT1/4,PT3/8,PT1/2 |
|
G1/4 |
|
Өнімнің ерекшеліктері |
Панельді орнату |
|
A: Төрт жақты интерфейс B: екі жақты интерфейс, төменгі жағында дыбыс өшуі бар |
|
|
|
|
|
Бос: бір жағында бір тесік L: қарама-қарсы жағында екі тесік; D: төменгі жағында төрт тесік; |
|
|
|
|
|
|
|
|
|
|
|
|
Тұтқаны |
Алынбалы тұтқа |
|
Алынбалы тұтқа |
|
Алынбалы тұтқа |
|
Алынбайтын/пластикалық тұтқалар |
|
Алынбалы тұтқа, күйіп қалуға қарсы тұтқа |
|
|
|
|
|
|
|
|
|
|
|
|
Базаның өлшемдері |
200 сериясы: 62 мм |
|
61,3 мм |
|
74 мм |
|
74 мм |
|
55 мм |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
4HV қолмен басқару клапанының ерекшелігі қандай?
4HV қол клапаны панельге орнатылуы мүмкін.
4HV қол клапанында қанша позицияны таңдауға болады?
2 позиция 4 жол және 3 позиция 4 жол екі түрін таңдауға болады.
