Brand:
OLKPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:
2 Position 5 WayOuleikai (OLK) 4R сериялы қолмен басқарылатын 5 жақты клапан әртүрлі пневматикалық жүйелердің талаптарына сәйкес келетін әртүрлі газдарды басқаруға және ауыстыруға мүмкіндік беретін 2/5 дизайнын қабылдайды. Қолмен тарту операциясы бағыттың өзгеруін басқарады, бұл операторларға жоғары икемділікпен газ ағынының бағытын қолмен басқаруға ыңғайлы етеді.
Ескертпелер: Өнімнің қауіпсіздігі мен тұрақтылығына әсер етпеу үшін қолмен тарту клапанының номиналды жұмыс қысымының диапазонынан асырмаңыз. Қолдану сценарийлері: зертханалық газ жүйелерінде және ұқсас қолданбаларда газды бақылау үшін қолданылады.
СИМВОЛ:
Тапсырыс коды:
4R
2
10
08
МОДЕЛЬ:
СЕРИЯ
ФУНКЦИЯ:
ПОРТ ӨЛШЕМІ:
4L:5/2 қол клапаны
1:100 сериясы
10:2 позициясы
100 серия: 06:G1/8
2:200 серия
200 серия: 06:G1/8
3:300 серия
200 серия: 08: G1/4
300 серия: 08: G1/8
300 серия:10:G3/8
|
жұмыс ортасы |
Ауа (40 мкм астам сүзгі арқылы сүзіледі) |
|
Әрекет |
Қолмен тікелей әрекет |
|
майлау |
қажетсіз |
|
Жұмыс қысымының диапазоны МПа(psi) |
0~0,8(0~114) |
|
Кепілдендірілген қысымға төзімділік |
1,5МПа (215psi) |
|
Жұмыс температурасы °C |
-20~70 |
|
Дене материалы |
алюминий қорытпасы |
|
үлгі |
Порт диаметрі |
Ағынның көлденең қимасының ауданы мм² (CV мәні) |
|
4R110-M5 |
M5 |
5,5(0,3) |
|
4R110-06 |
G1/8 |
12,0(0,67) |
|
4R210-06 |
G1/8 |
14,0(0,78) |
|
4R210-08 |
G1/4 |
16,0(0,89) |
|
4R310-08 |
G1/4 |
25,0(1,39) |
|
4R310-10 |
G3/8 |
30,0(1,67) |
|
4R410-15 |
G1/2 |
50,0(2,79) |

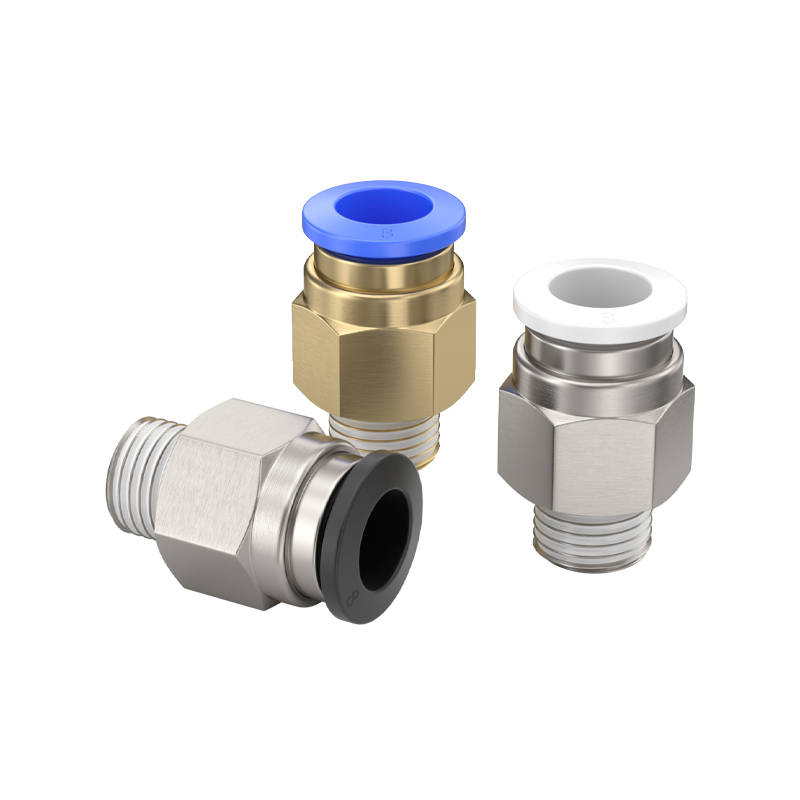

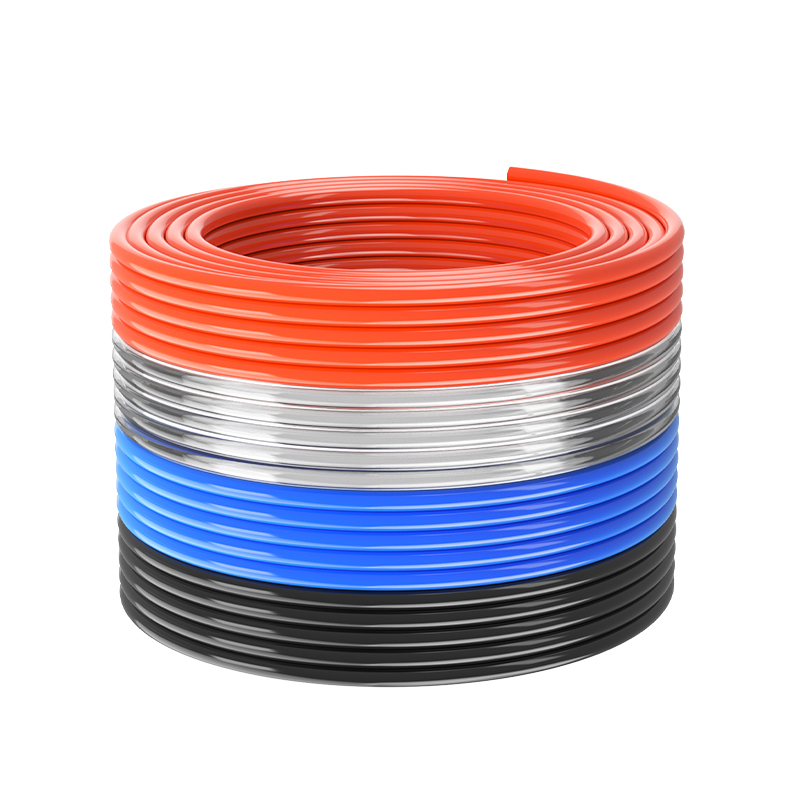

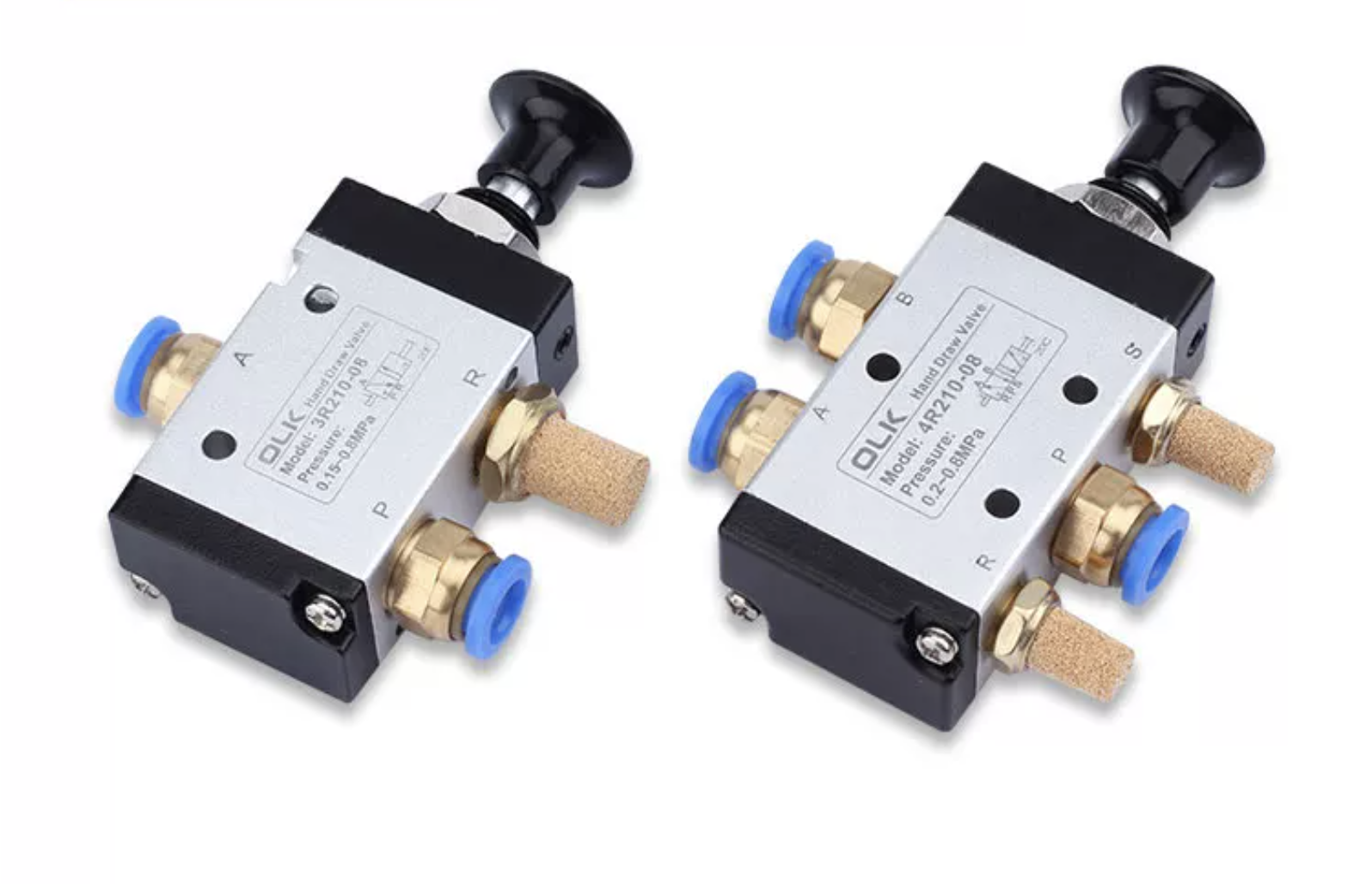

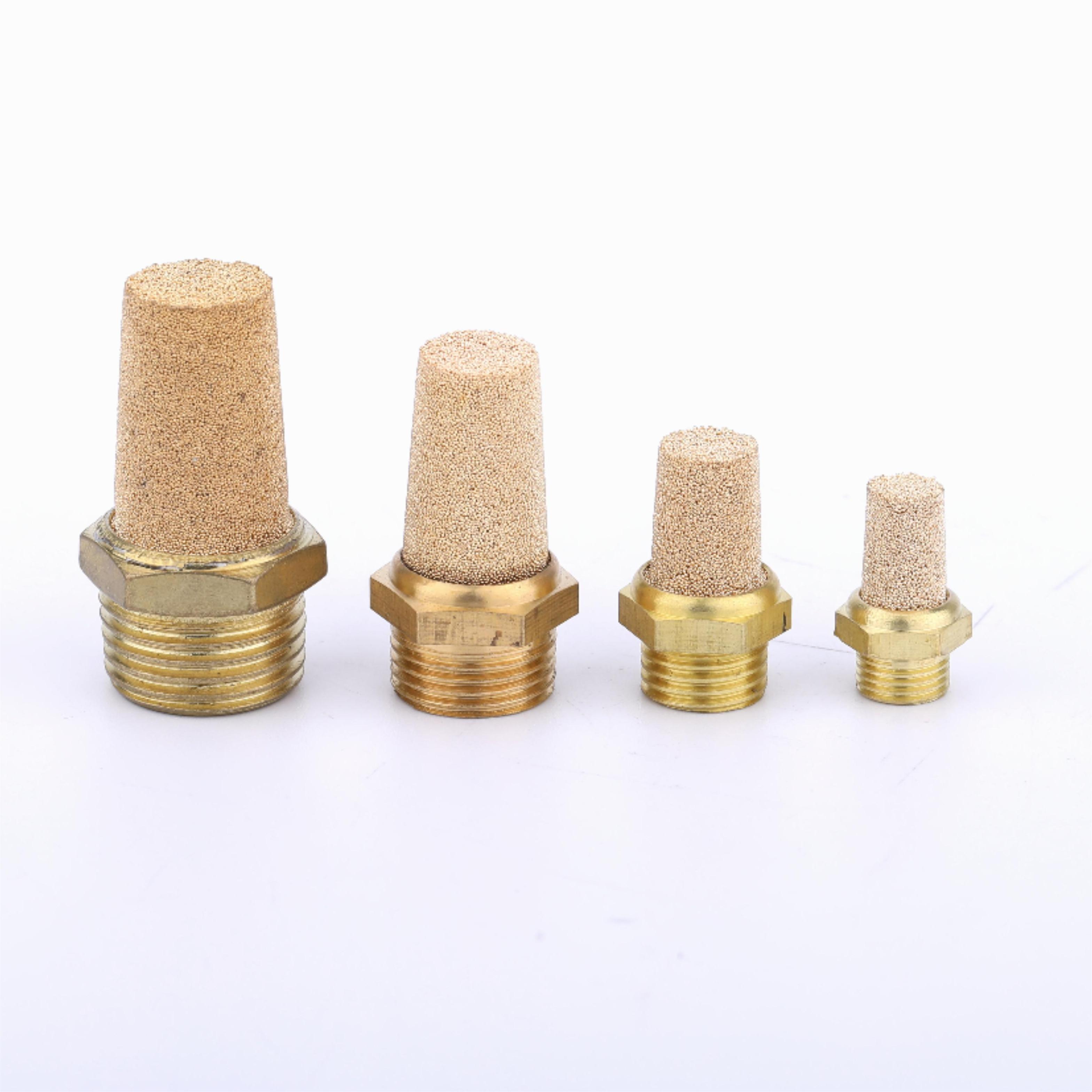

| 3R/4R қол клапанының орнатылған көрінісі | PU түтік | ДК | МҰНАРА ТЫШҚЫШ |
 |
 |
 |
 |
Жиі қойылатын сұрақтар:
1: Түйме басылғанда ғана клапан ауа шығарады ма?
Иә. Бұл уақытша механикалық клапан. Түйме басылғанда ғана ауа ағады. Түйме босатылғаннан кейін клапан автоматты түрде бастапқы орнына оралады және ауа беру тоқтатылады.
2: 210 және 310 сериялы механикалық клапандардың айырмашылығы неде?
Негізгі айырмашылық - дене өлшемі мен ағынның сыйымдылығы.
210 сериясы: Шағын өлшем, ауаны аз тұтынатын қолданбаларға жарамды.
310 сериясы: 210 сериясынан бір өлшем үлкенірек, жоғары ағын сыйымдылығын қамтамасыз етеді.
410 сериясы: 310 сериясынан үлкенірек және одан да көп ауа ағынын қажет ететін қолданбаларға жарамды.
Жұмыс функциясы өзгеріссіз қалады; таңдау негізінен қажетті ағын жылдамдығына және орнату кеңістігіне байланысты.
3: Клапанның кіріктірілген сүзгісі бар ма?
Иә. OLK клапанының негізгі ауа кірісі шаң мен бөлшектердің клапан корпусына түсуіне жол бермеуге, сенімділікті арттыруға және қызмет ету мерзімін ұзартуға көмектесетін кіріктірілген сүзгі экранымен жабдықталған.
4: 4R210, 4R310 және 4R410 сериялы клапандар арасында қалай таңдауға болады?
Қолданбаңызға шағын және ықшам клапан қажет болса, әдетте 210 сериясы жеткілікті. Ауа ағынының жоғары талаптары үшін 310 сериясы ұсынылады. Үлкен пневматикалық жүйелер немесе ауаны көп тұтынатын қолданбалар үшін 410 сериясы қолайлы таңдау болып табылады.
Барлық үш серия бірдей жұмыс функциясын қамтамасыз етеді; негізгі айырмашылық клапан өлшемі мен ағынның сыйымдылығы болып табылады.
