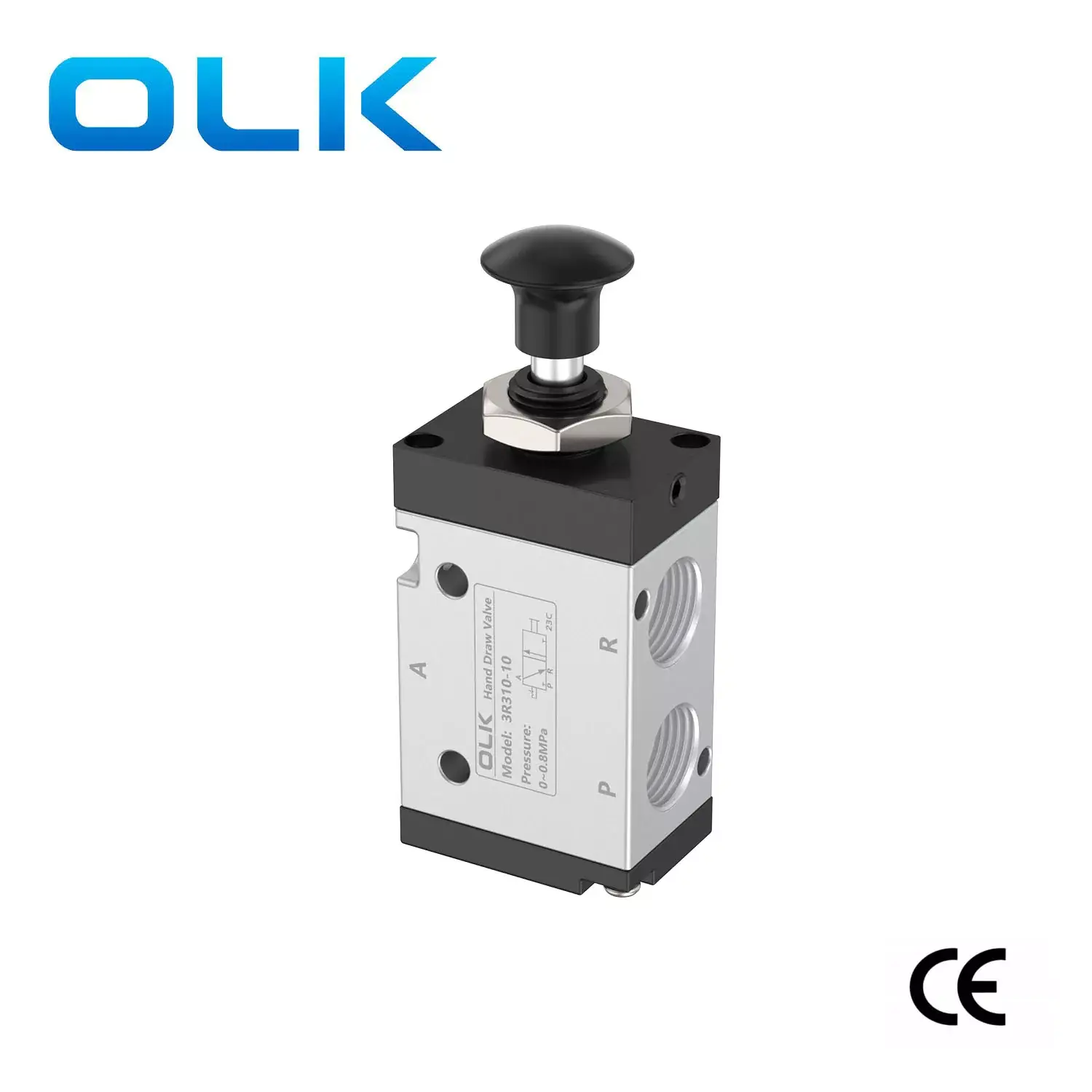

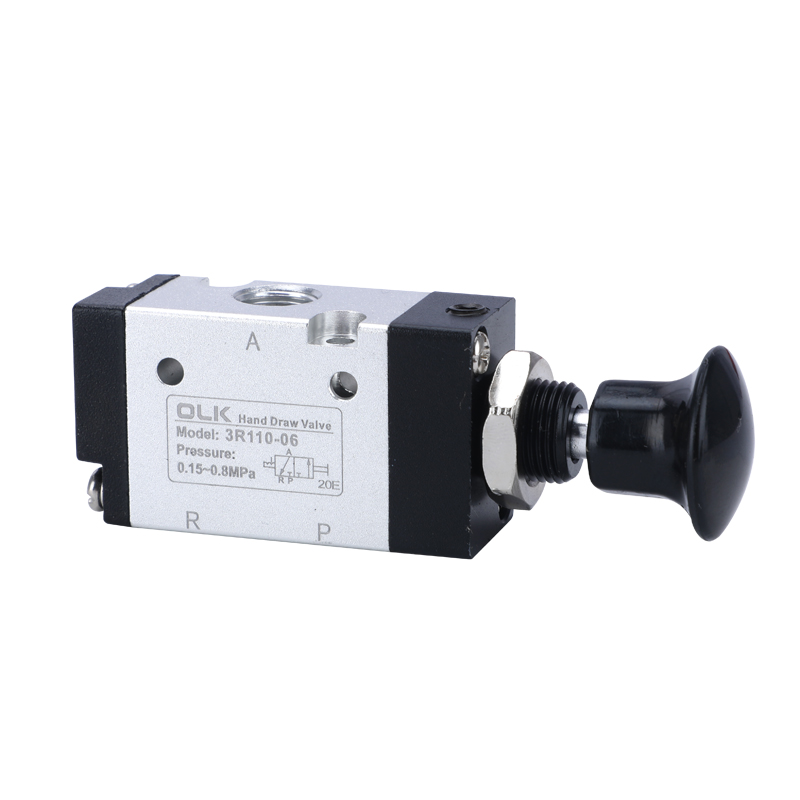

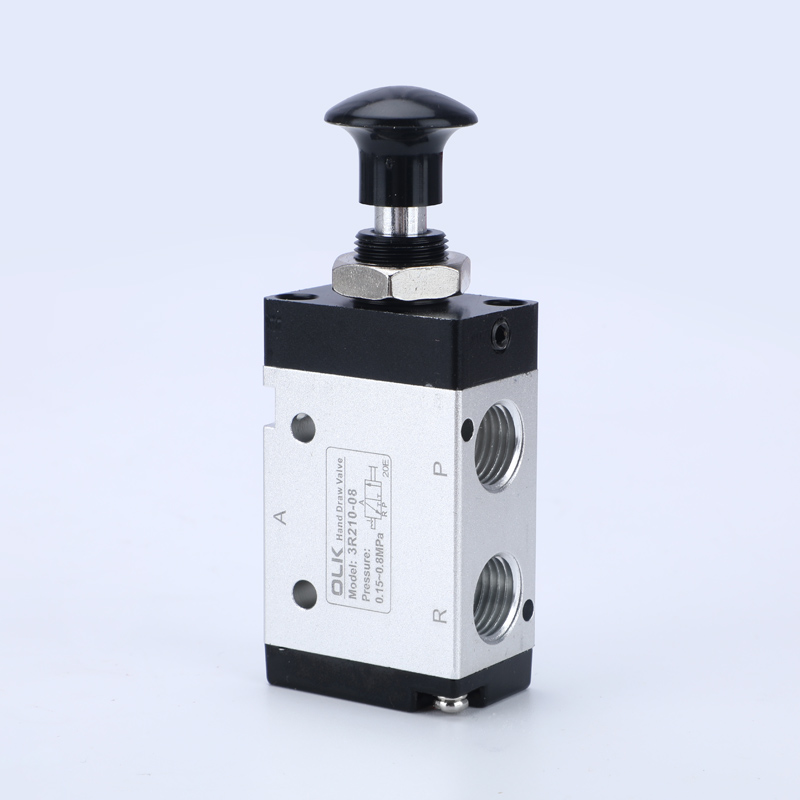

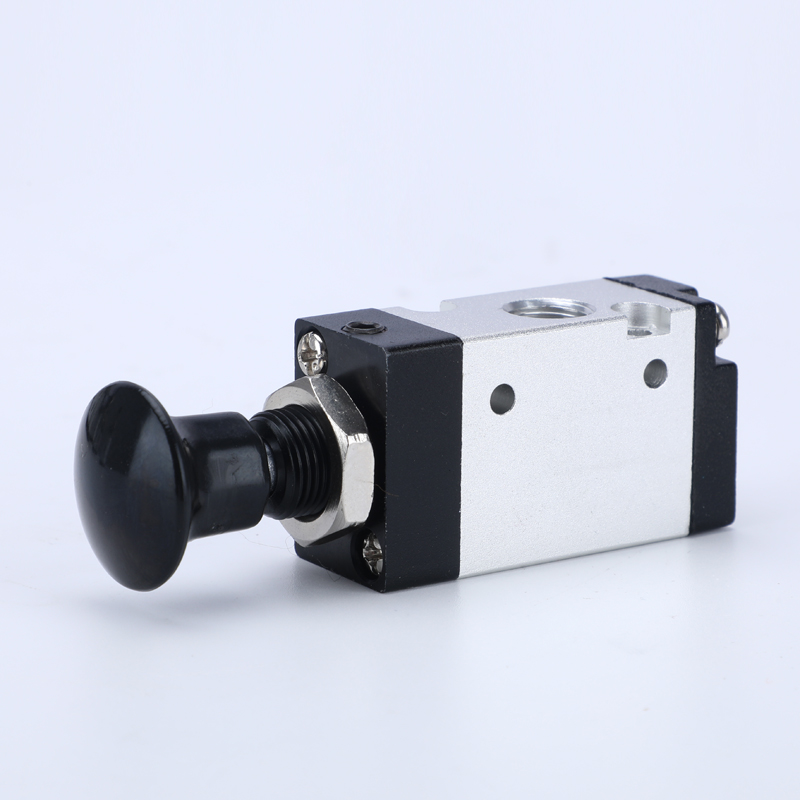

Ouleikai (OLK) 2003 жылдан бастап 3-ші сериялы қол тұтқасының клапанын шығарды, бұл Air Tac Type Series 3L сериялы клапанын алмастыра алады. 3R Қолмен жұмыс істейтін клапан бағытты тікелей қолмен басқару арқылы басқарады. Екі жақты үш жақты клапанда бір кіріс, бір розетка және бір шығыс порты бар. Су құятын экранмен жабдықталған, ауадан қоспаларды кетіру үшін, герметикалық сақинаның ластануы мен ағып кетуіне жол бермейді. Алюминий клапанның денесі қоректендірілген, ал интерфейстерден босатылады, ал кейбір құбыр диаметрі бар (M5, G1 / 8, G1 / 4, G3 / 8, G1 / 8).
Қолмен клапан 3р сериясының белгісі:
| Тапсырыс коды: |
|||
| 3р | 2 | 10 | 08 |
| Үлгі: | Топтама: | Функция: | Порт мөлшері: |
| 3R: 3/2 қолмен жууға арналған клапан | 1: 100 серия | 10: 2 жағдай | 100 серия: 06: G1 / 8 |
|
|
2: 200 |
|
200: 06: G1 / 8 |
|
|
3: 300-де |
|
200: 08: G1 / 4 |
|
|
|
|
300 серия: 08: G1 / 8 |
|
|
|
|
300 серия: 10: G3 / 8 |

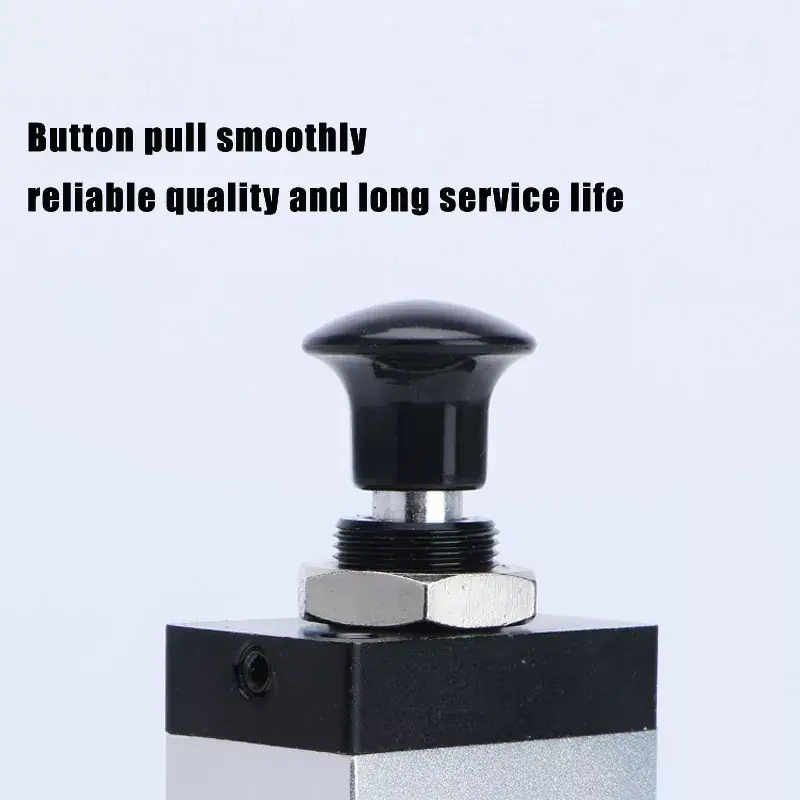

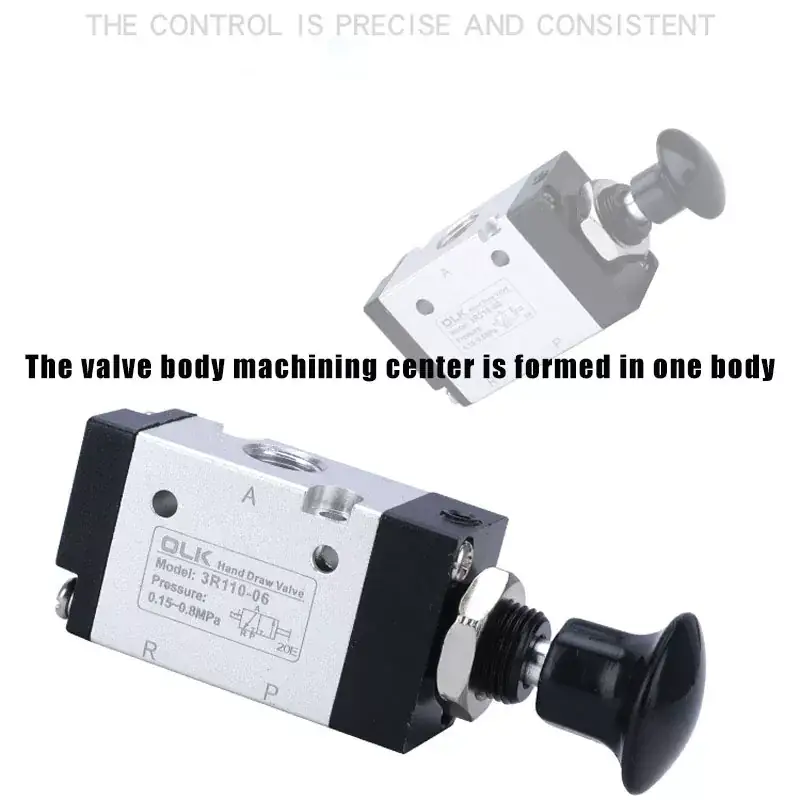

1. Қолмен жұмыс, осьпен, дәл және дәл орналастыру, сенімділікті қамтамасыз ету үшін осьмен
2. Тамаша тығыздау, ықшам мөлшері, жеңіл және қарапайым құрастыру арқылы поршендік типтегі құрылым.

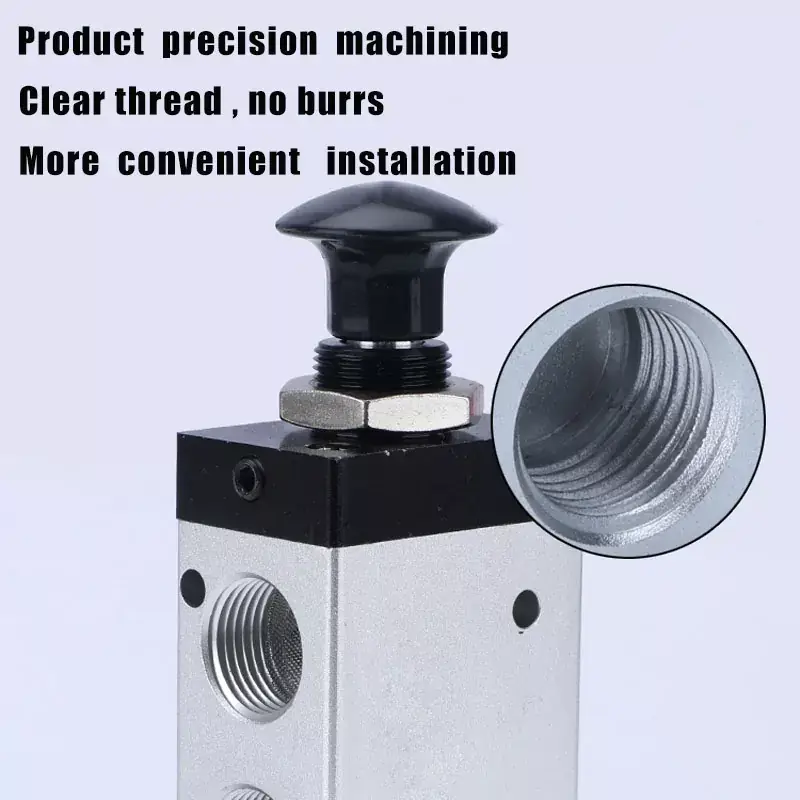

3. Арнайы техникамен өңделген ішкі тесіктер, нәтижесінде үйкеліс пен ұзартылған өмірдің ұзақтығы бар.
4. Мұнай майлау қажет емес.
5. Ыңғайлы пайдалануды жеңілдететін бірнеше монтаждық позициялармен оңай орнату.
|
Жұмыс орны |
Ауа (сүзгі арқылы 40 ммеден асады) |
|
Ірекет |
Қолмен тікелей әрекет |
|
позициялар саны |
Екі позиция үш жол |
|
майлау |
қажетсіз |
|
MPA (PSI) жұмыс қысымының диапазоны |
0~0.8 (0 ~ 114) |
|
Жұмыс температурасы ° C |
1.5MPA (215psi) |
|
Жұмыс температурасы ° C |
-20~70 |
|

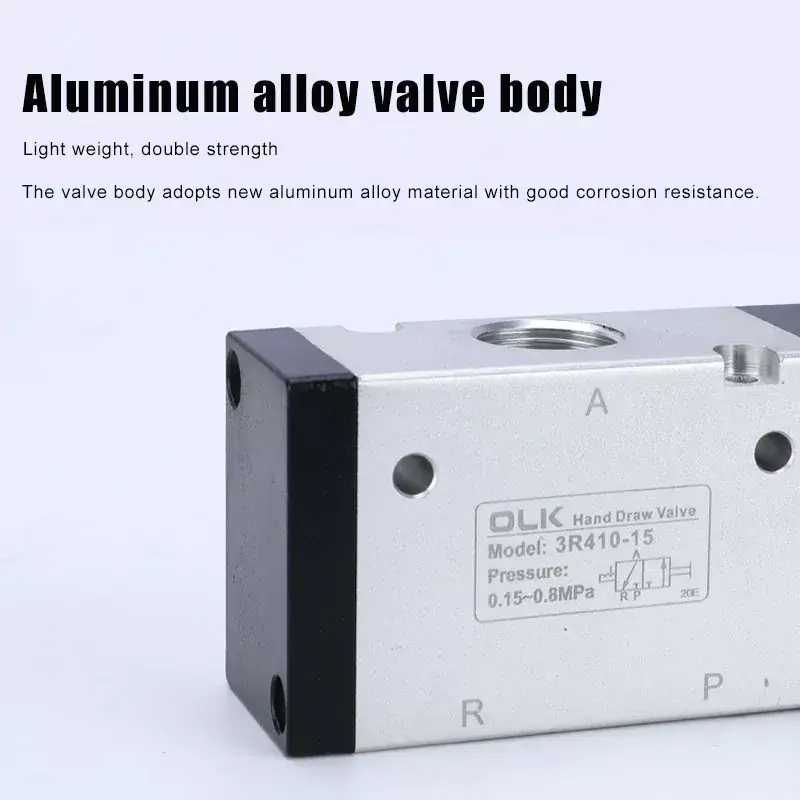

Дене материалы |
алюминий қорытпасы |
|
улгі |
Порт диаметрі |
Ағын көлденең қимасы MM² (CV мәні) |
|
3r110-m5 |
М5 |
5.5 (0.3) |
|
3r110-06 |
G1 / 8 |
12.0 (0,67) |
|
3r210-06 |
G1 / 8 |
14.0 (0.78) |
|
3r210-08 |
Код |
16.0 (0.89) |
|

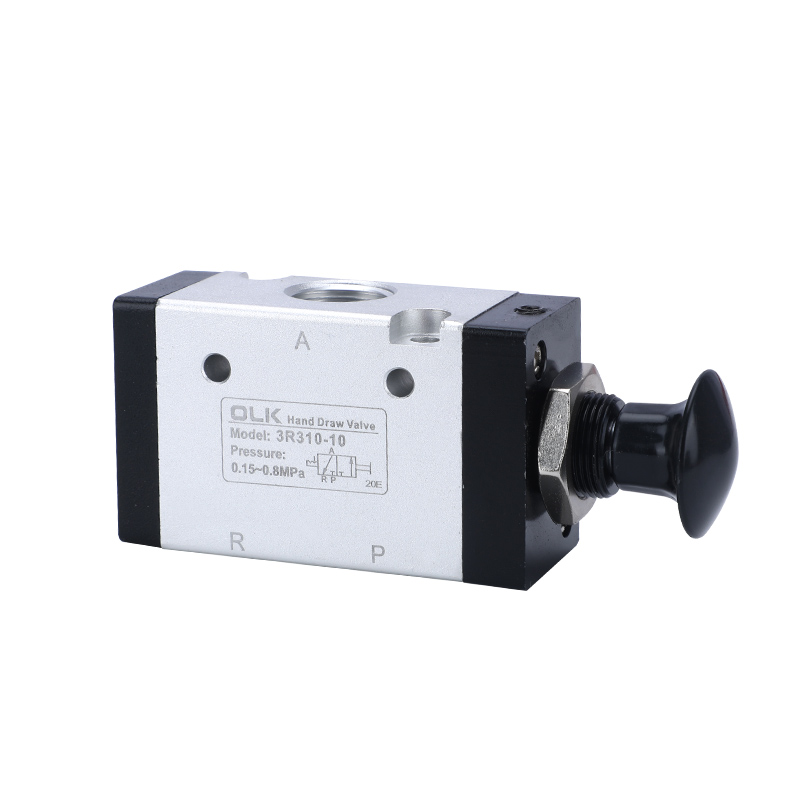

3R310-08 |
Код |
25.0 (1.39) |
|
3610-10 |
G3 / 8 |
30.0 (1.67) |
ЖҚС:
3r тарту клапаны қандай жұмыс істейді?
3R Қолмен тарту клапаны қолмен қалпына келтіру механизмімен жұмыс істейді.
Қол клапанының қанша түрі бар?
3-клапан (3 жол) және4R қол клапаны (5 жол).
