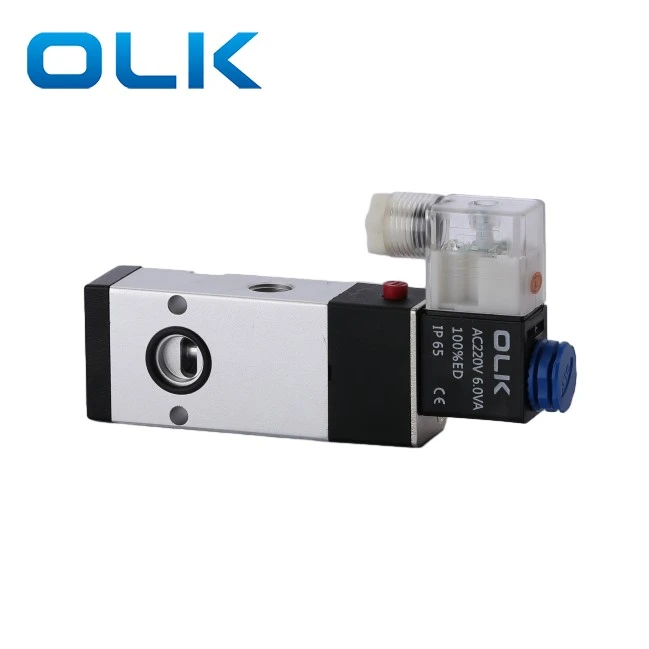

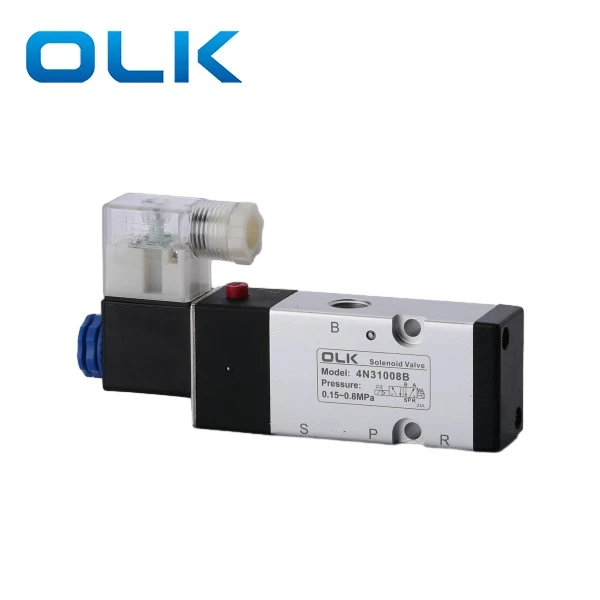

5 жол 4N310-08 табақша соленоидты клапан

OLK 2PISION 5 Жол 4N310-08 Телефондар Соленоидты клапан жіптері G1 / 4 порты - бұл g1 / 4 порты.

5-жол 4N310-08 Жиі, қысқышты қысатын цилиндр жүйесі үшін, жоғары жиілікті коммутация сценарийлері үшін жарамды, мысалы, CNC станоктары және өңдеу орталықтары сияқты автоматтандыру жабдықтарына арналған.

5 әдіс 4N310-08 Табақша соленоидты клапан Өнімнің ерекшеліктері:

Пышақ цилиндрі / қысқыш цилиндрге арналған арнайы дизайн

Артқы жағындағы ауа желдеткіші, ықшам құрылым

Қосымша кернеу: AC220V / DC24V

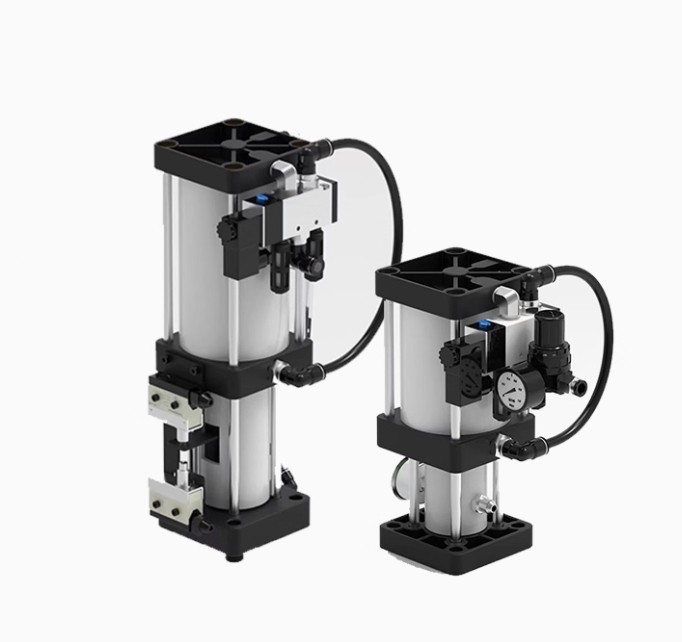

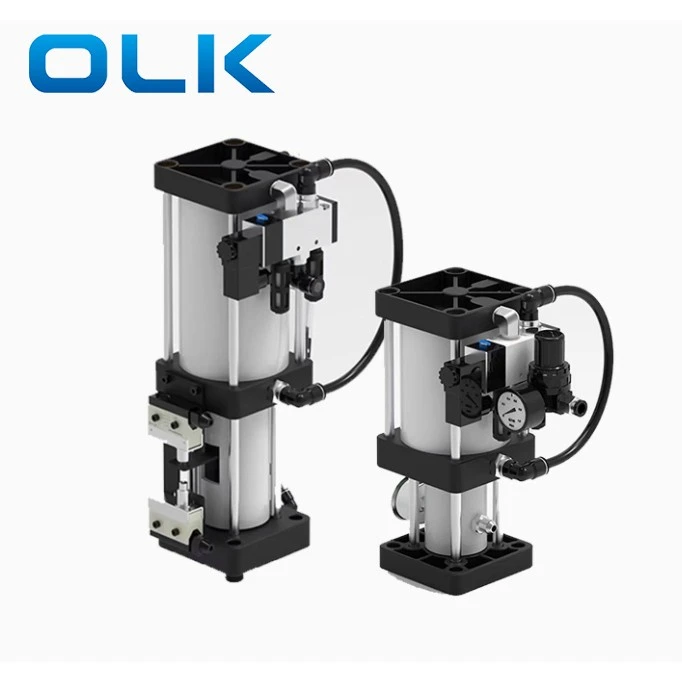

Құралды шығаратын цилиндр (TRC) шолу

Құрал шығаратын цилиндрлер құралдарды шығару үшін CNC машина сөрелері үшін арнайы қолданылады. Бұл цилиндр «Сұйықтықтағы тең қысым» принципін CNC-ді CNC шпинделіне шығаруға қажетті үлкен күш-қуаттың негізін қолданады.

Құралды шығаратын цилиндрді орнату жазбалары

Тік шпиндельдер үшін цилиндрді кронштейнге бекітіңіз және оны шпиндель қорапшасынан тігінен орнатыңыз.

Көлденең шпиндельдер үшін май кесесін цилиндрлі денеге тік және жоғары ұстаңыз.

Мұнай кесе цилиндрден ауаға кетуге мүмкіндік беруі керек.

Құралды шығаратын цилиндрді орнату қадамдары

Құрылғының қуатын (панельді және шкафты) және ауа жеткізілімін өшіріңіз.

Шпиндель қорапшасын алыңыз. Ауа түтіктерін соленоид клапанынан ажыратыңыз.

Соленоидты катушкадағы пластик гайканы бұрап алыңыз (дұрыс белгіленген болмаса, сымдарды алып тастамаңыз).

Сымдарды жоғарғы және төменгі шектерден ажыратыңыз (мұқият белгілеңіз).

Ескі цилиндрді алыңыз.

Жаңа цилиндр орнатыңыз және оны бұрандалармен бекітіңіз.

Сымдарды және ауа түтіктерін қайта қосыңыз. Көз жеткізу:

Жоғарғы шектеу қосқышы басылған.

Төменгі шекті қосқыш дұрыс реттелген (Құралдар журналы машиналары үшін бұл қауіпсіздік үшін өте маңызды).

Орнатқаннан кейін құралды сынап көріңіз. Құралды босату және қысқышты тексеріңіз. Құралдар журналы бар машиналар үшін, сынақ құралының өзгеруі.

Құралды шығаратын цилиндрді пайдалану Сақтандырулар

· Цилиндр тігінен немесе көлденеңінен орнатылуы мүмкін. Көлденең, май кесектері жоғары болуы керек.

Аумалануы таза және құрғақ, қысым кемінде 6 кгс / см² болуы керек.

Кубоктағы май деңгейі: ең аз 1/5, ең көбі 4/5.

Орнату кезінде 4N310 соленоидты кернеу мен ауа қысымын тексеріңіз.

Жиі қойылатын сұрақтар

4N310 не үшін қолданылады?

4N310 құралды шығару цилиндріне қолданылады.

AC VS DC катушкалары?

Айнымалы ток тұрмыстық қуатқа арналған; DC тікелей ток.

Қосылым саңылауындағы батырма қандай?

Ол сорғыш портты қолмен қосады.

Орнату бойынша кеңестер?

Ауаның тізбегіне кіріп кетпес үшін таза құбырлар мен қосылымдар.

4N310-08 порттың мөлшері қандай?

Кіретін, шығыс, сарқылу: G1 / 4 жіп; Бүйірлік сорғыштың диаметрі: 19 мм.
