OLK 3 позициясы 2 жақты электромагниттік клапанның таңдауға болатын төрт үлгісі бар, ішкі пилоттық типті әрекет режимі және майлаудың қажеті жоқ. PT жіп пен NPT жіптің екі түрін жасауға болады. IP65 (DIN40050) қорғаныс деңгейі және В-сыныптағы ыстыққа төзімділік деңгейі.
3v400 сериялы электромагниттік клапан 3 Way қатал жұмыс жағдайында бір әрекетті цилиндрді пайдалануға көмектеседі.
|
3V |
4 |
10 |
15 |
|
|
Үлгі |
Код |
клапан түрі |
порт өлшемі |
Әрекет түрі |
|
3V:3/2жолды электромагниттік клапан |
4:400 сериясы |
10: жалғыз соленоидты клапан 5/2 жол |
15:G1/2 |
NC: Әдетте жабық |
|
20: қос соленоидты клапан 5/2 жол |
ЖОҚ: Әдетте ашық |
|
Үлгі |

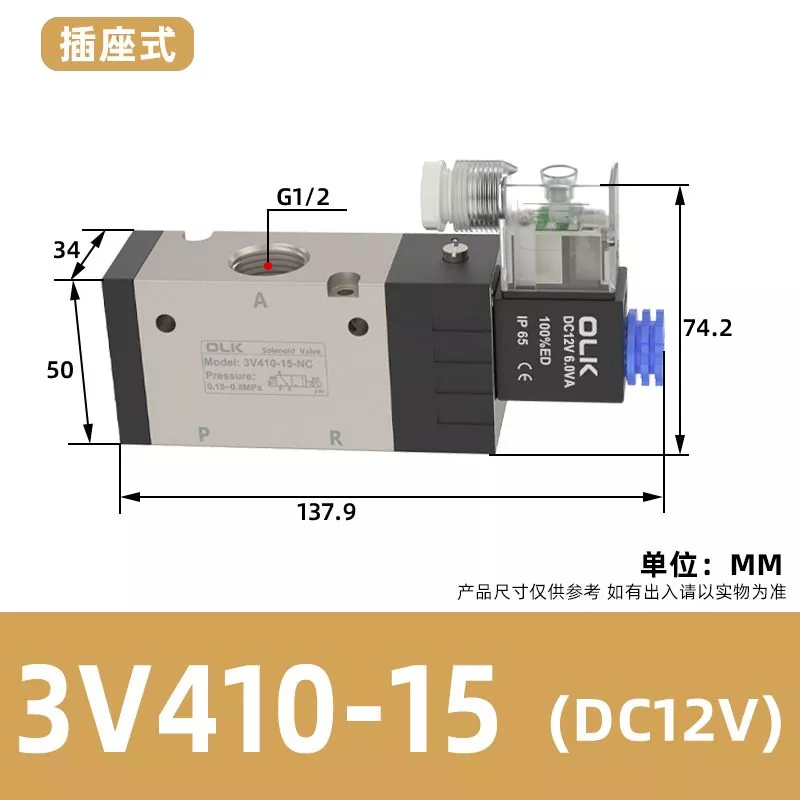

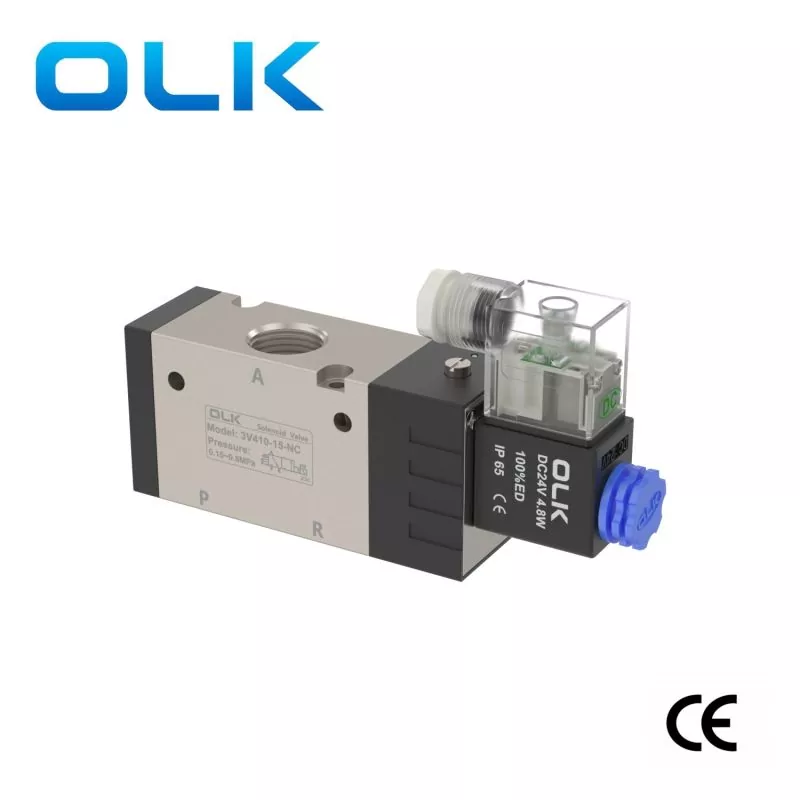

3V410-15 |

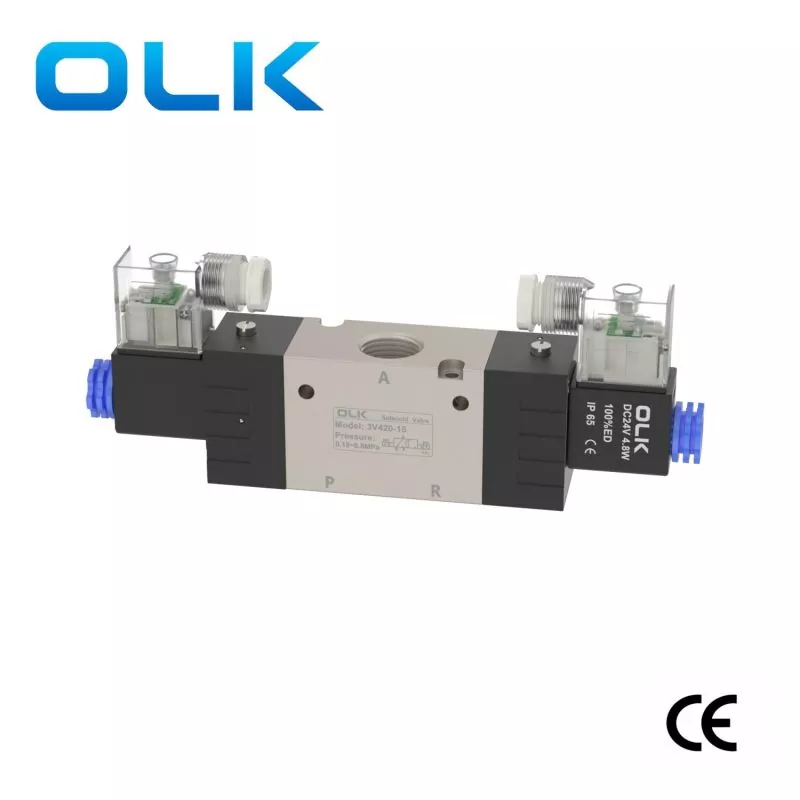

3V420-15 |
|
Жұмыс ортасы |
Ауа (40 мкм-ден астам сүзгі экраны арқылы сүзгілеу) |
|
|
Әрекет режимі |
Ішкі ұшқыш түрі |
|
|
порт өлшемі |
Кіру=Шығу=G1/2 |
|
|
Тиімді көлденең қима ауданы |
50мм²（Cv=2,79） |
|
|
Позициялар |
3/2 порт |
|
|
Қысым диапазоны |
0,15-0,8 МПа (21-114psi) |
|
|
Дәлелдеу қысымы |
1,5МПа (215psi) |
|
|
Қозғалыс қысымы |
‘5-60 ℃ (23-140° F) |
|
|
Дене материалы |
Алюминий қорытпасы |
|
|
Майлау |
Қажет емес |
|
|
Максималды жұмыс жиілігі |
3 рет/секунд |
|
|
Оқшаулау дәрежесі |
B деңгейі |
|
|
Мин. Қозу уақыты |
0,05 сек |
|
|
3V410-15 AC24V |
3V410-15 AC110V |
3V410-15 AC220V |
3V410-15 DC220V |
3V410-15 DC24V |
|
3V420-15 AC24V |
3V420-15 AC110V |
3V420-15 AC220V |
3V420-15 DC220V |
3V420-15 DC24V |
