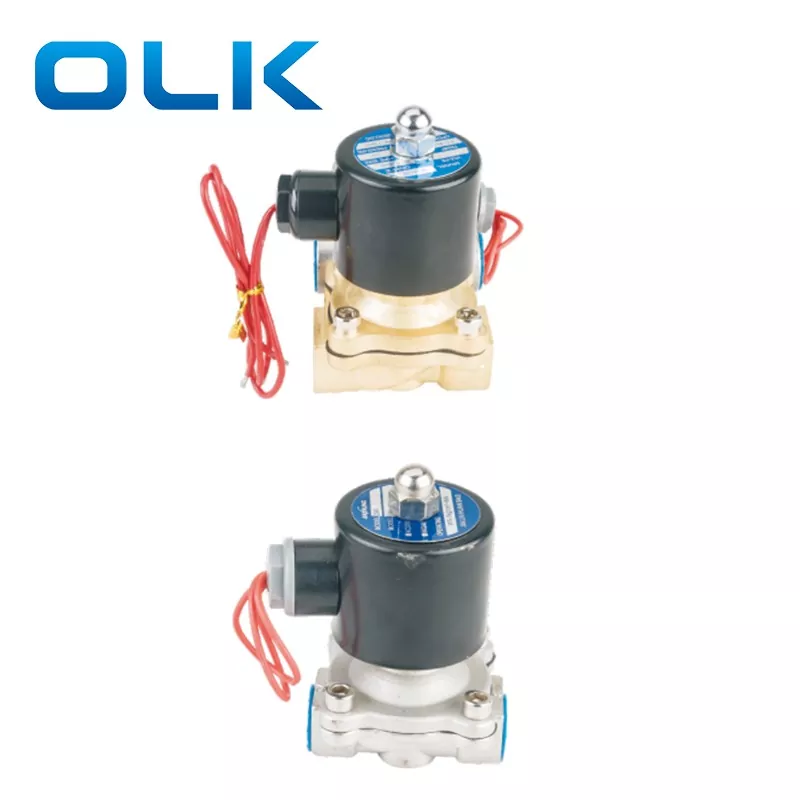

2W 2W 2W-дің пневматикалық соленоидты клапаны әдетте жабық түрде жабық және дата сызылған клапанмен, дәлірек өңделген клапан денесі, жоғары өнімді катушкалар, тот баспайтын болаттан жасалған плунгер және сенімді тығыздау компоненттері бар. Бұл серияға екі ағын түрі кіреді: стандартты жүйелерге арналған шағын ағынды модель және сұйықтықтың сыйымдылығы жоғары бақылаудың үлкен моделі.
2w сұйықтықты басқару клапаны жезден және тот баспайтын болаттан жасалған материалдарда бар. Жездік модельдер жалпы су және әуе қосымшалары үшін өте ыңғайлы, ал тот баспайтын болаттан жасалған нұсқалар көптеген талап етілетін өндірістік орталарға негізделген коррозияға төзімділікті ұсынады.
Оның кең қолданылу және жоғары пайдалану қауіпсіздігі бар, 2w клапаны әр түрлі пневматикалық және сұйықтықты бақылау қондырғыларында тұрақты және ыңғайлы өнімділікті қамтамасыз ететін сығындысы немесе бақылау құралдары, ағынды реттеу, ағынды реттеу үшін қолданылады.
Сұйық, газдар және ашық майлар (≤20CST) сияқты БАҚ-ты бақылауға жарамды, бұл клапан нөлдік қысымның ашылуы, жоғары шығыны және керемет сенімділікпен тікелей әсер ететін құрылым бар. Клапанның денесі жезден жасалған (ыстық жалған). Бұл сериялар бірнеше түрді ұсынады, бұл сізге тиісті ақпаратты басқару талаптарына сәйкес таңдауға мүмкіндік береді.
Басқару схемасын жобалау кезінде, мүмкіндігінше жабық (NC) түрін таңдаңыз. Егер соленоидты клапанның ұзағырақ ұзағырақ болуы керек және қысқа уақытқа ашық болса, әдетте ашық (Жоқ) түрін таңдаңыз.
Егер сұйықтық құрамында қоспалар болса, клапанның алдында сүзгі (тордың мөлшері 260-пен) орнатылуы керек.
Клапанның негізгі бағыты орташа ағынның бағытымен туралануы керек
Таңба:
① Кішкентай кескіш мөлшері - 2W сериялы модель коды (1,2ММ-4ММ)
|
Тапсырыс коды |
|||||
|
2w |
025 |
- |
08 |
AC110V |
E |
|
Улгі |
Өлшеу өлшемі (мм) |
|
Порт мөлшері |
Вольтаж |
Тығыздағыш материал |
|
2w: 2-лауазым 2-лауазым, тікелей әрекет ету |
012: 1.2 мм |
|
M4: m4x0.7 |
DC12 |
Бос: NBR |
|
2WH: 2-лауазым 2-лауазым, тікелей әрекет ету (жоғары қысымды түрі) |
020: 2мм |
|
06: 1/8 |
DC24 |
E: EPDM (бу үшін) |
|
2S: Тот баспайтын болаттан 2 позиция 2 позиция, тікелей әрекет ету |
025: 2.5 мм |
|
08: 1/4 |
AC24V 50HZ / 60HZ |
V: Қойылым (Жоғары температура және вакуум үшін) |
|
2-ші: Тот баспайтын болаттан 2 позиция 2-позиция, тікелей әрекет (жоғары қысымды түрі) |
040: 4мм |
|
10: 3/8 |
AC110V 50HZ / 60HZ |
|
|
|
|
|
|
AC220V 50HZ / 60HZ |
|
|
|
|
|
|
AC380V 50HZ / 60HZ |
|
② Үлкен қайғылы өлшем - 2W сериялы модель коды (16ММ-50 мм)
|
Тапсырыс коды |
|||||
|
2w |
025 |
- |
08 |
AC110V |
E |
|
Улгі |
Өлшеу өлшемі (мм) |
|
Порт мөлшері |
Вольтаж |
Тығыздағыш материал |
|
2w: 2-лауазым 2-лауазым, тікелей әрекет ету |
160: 16 мм |
|
10: 3/8 |
DC12 |
Бос: NBR |
|
2S: Тот баспайтын болаттан 2 позиция 2 позиция, тікелей әрекет ету |
200: 20мм |
|
15: 1/2 |
DC24 |
V: Қойылым (Жоғары температура және вакуум үшін) |
|
|
250: 25 мм |
|
50: 2 '' |
AC24V 50HZ / 60HZ |
|
|
|
350: 35 мм |
|
25: 1 '' |
AC110V 50HZ / 60HZ |
|
|
|
200: 20мм |
|
35: 1-1 / 4 '' |
AC220V 50HZ / 60HZ |
|
|
|
500: 50мм |
|
40: 1-1.2 '' |
AC380V 50HZ / 60HZ |
|
|
|
|
|
50: 2 '' |
|
|
|
Улгі |
2w025-06 |
2S025-08 |
2w040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
|
Балама модель |
2S025-06 |
2S025-08 |
2S040-16 |
2SH012-06 |
2sh012-08 |
2sh020-10 |
|
Құралдар |
Ауа, су, май, газ |
Ауа, су, май |
||||
|
Жұмыс түрі |
Тікелей әрекет ету |
|||||
|
Құрылым |
Әдетте жабық |
|||||
|
Диаметрі саңылаулары (φMM) |
2,5 мм |
4мм |
12 мм |
2мм |
||
|
CV мәні |
0.23 |
0.50 |
0.05 |
0.15 |
||
|
Порт мөлшері |
1/8 « |
1/4 « |
3/8 « |
1/8 « |
1/4 « |
3/8 « |
|
Сұйықтықтың тұтқырлығы |
≤20cst |
|||||
|
Жұмыс қысымының диапазоны |
0 ~ 0.7mpa |
0 ~ 0.20MPA |
||||
|
Дәлелдеу қысымы |
1.0MPA |
3.5MPA |
||||
|
Жұмыс температурасы |
-5 ~ 80 ℃ |
|||||
|
Кернеу диапазоны |
40 мм |
|||||
|
Дене материалы |
2w жез Тот баспайтын болат 2 |
|||||
|
Тығыздағыш материал |
NBP, EPDM немесе VINTON |
|||||
|
Улгі |
2w160-10 |
2w160-15 |
2W2200-20 |
2w250-25 |
2w350-35 |
2w400-40 |
2w500-50 |
|
Балама модель |
2S160-10 |
2S160-15 |
2w350-35 |
2S250-25 |
2S350-35 |
2S250-25 |
2S500-50 |
|
Құралдар |
Ауа, су, май, газ |
Ауа, су, май |
|||||
|
Жұмыс түрі |
Тікелей әрекет ету |
||||||
|
Құрылым |
Әдетте жабық |
||||||
|
Диаметрі саңылаулары (φMM) |
16 мм |
20 мм |
25 мм |
35 мм |
40 мм |
50 мм |
|
|
CV мәні |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
|
Порт мөлшері |
3/8 « |
1/2 « |
3/4 « |
1 » |
1/4 « |
1/2 « |
2 » |
|
Сұйықтықтың тұтқырлығы |
≤20cst |
||||||
|
Жұмыс қысымының диапазоны |
Ауа 0 ~ 0.7mpa; Су 0 ~ 0.5mpa; Май 0 ~ 0.5mpa |
||||||
|
Дәлелдеу қысымы |
1.0MPA |
||||||
|
Жұмыс температурасы |
-5 ~ 80 ℃ |
||||||
|
Кернеу диапазоны |
40 мм |
||||||
|
Дене материалы |
2w жез Тот баспайтын болат 2 |
||||||
|
Тығыздағыш материал |
NBP, EPDM немесе VINTON |
||||||

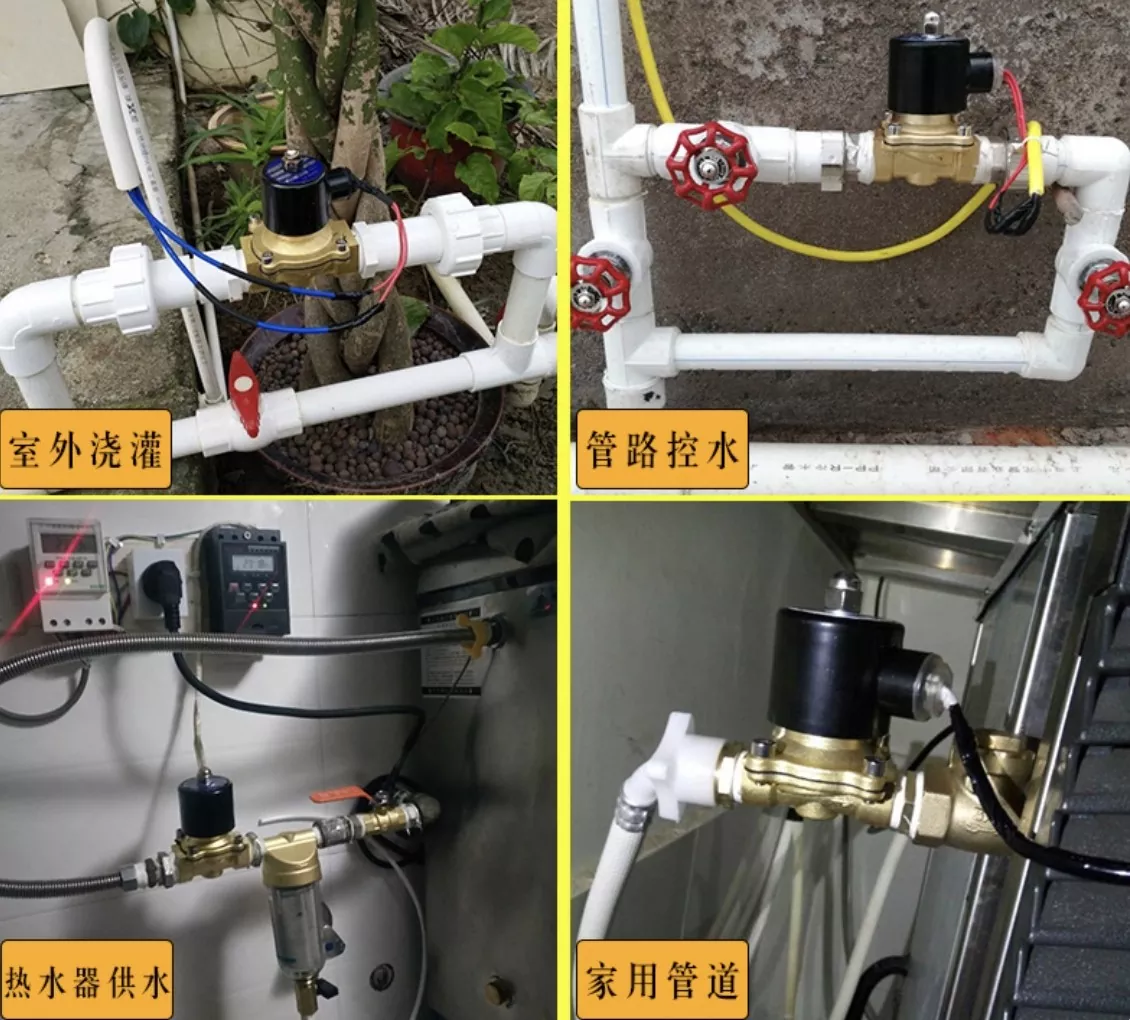

2W 2-ші жақты пневматикалық соленоидты клапан не үшін пайдаланылады және оның қызметі қандай?
Жоспарланған суға арналған таймермен бірге қолдануға болады. Ол сонымен қатар автоматты түрде өсімдіктерді және т.б.
Ол (2w клапан) бақшаны тамшылатып суару үшін қолдануға бола ма?
Ия, оны қолдануға болады.
2w соленоидты клапанды көлденеңінен және тігінен орнатуға бола ма?
Көлденең орнатылуы керек.
2w клапан 2W жол жабылған кезде кері ағып кетеді ме?
Артқы ағын болмайды.
2W 2W жақты пневматикалық соленоидты клапанды қалай орнатуға болады?
Көлденеңінен орнатыңыз. Жүктеу және шығатын розетканы белгіленген ағын бағыты бойынша (→ Ағар бағыты) бойынша жалғаңыз.
