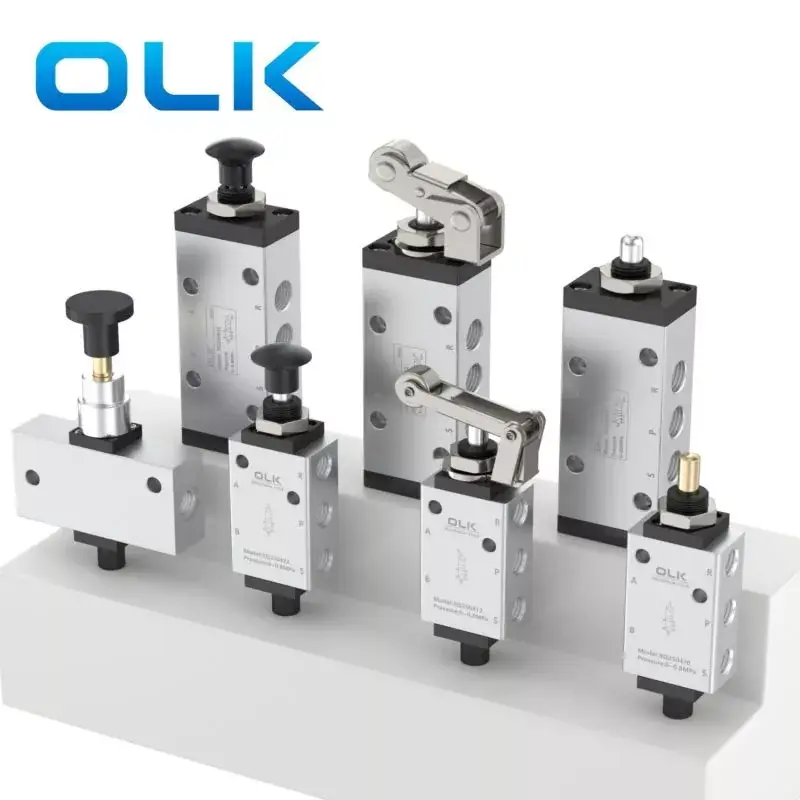

Ouleikai (OLK) XSPC типті XQ клапаны - цилиндрлерді басқаруға немесе басқа пневматикалық компоненттерге сигналдық клапан ретінде қызмет етуге болатын қолмен басқарылатын бағыттаушы клапан. Бұл клапанның басқару түрлеріне сезімтал жұмысты қамтамасыз ететін итергіш штанга, тарту тұтқасы, екі жақты ролик және бір бағытты ролик кіреді. Ол әдетте қысқа ауысу инсультіне және жылдам әрекет етуіне байланысты пневматикалық құрылғыларда авариялық тоқтату клапаны ретінде пайдаланылады.
Ouleikai (OLK) XQ клапаны 2 позициялы 3 жақты және 2 позициялы 5 жақты конфигурацияларда қол жетімді. XQ2 позициясындағы 3 жақты клапанның ауа порттарын қалыпты ашық және қалыпты жабық режимдер арасында ауыстыруға болады.
СИМВОЛ:
|
XQ |
23 |
4 |
10 |
|
Үлгі |
Позиция |
Порт өлшемі |
Түйме түрі |
|
XQ механикалық клапан |
23:2/3 порты |
04: G1/8 |
10: өзек түрі |
|
25:2/5 порты |
06:G1/4 |

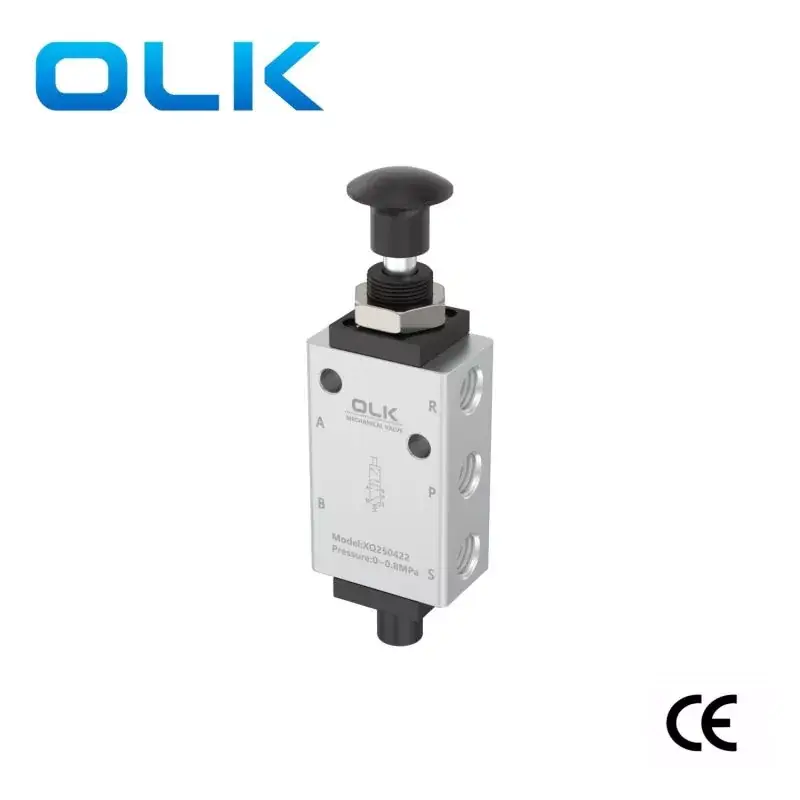

22: Қолмен тарту түрі |
|
|

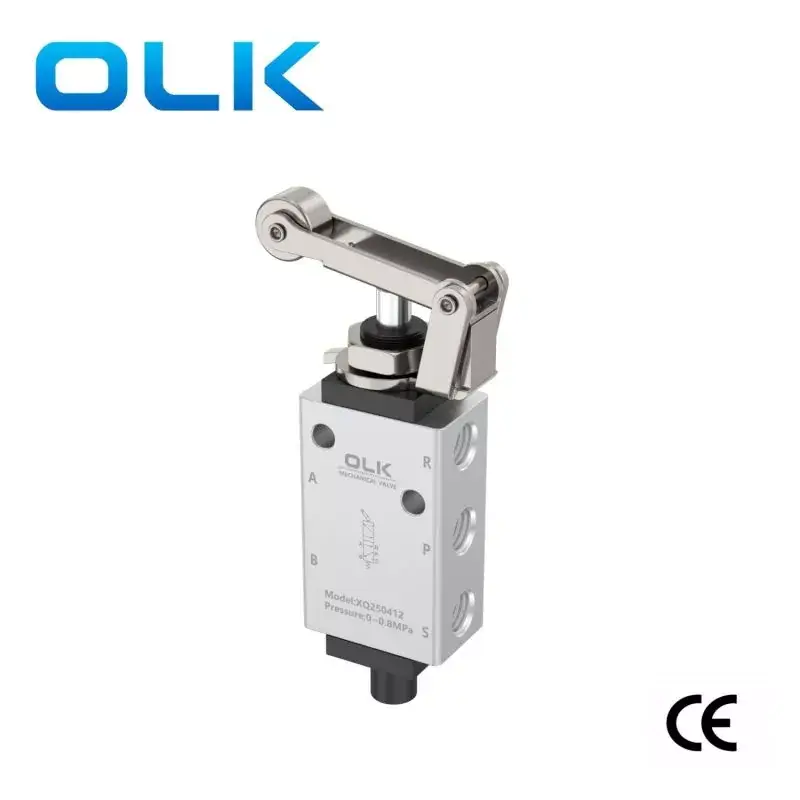

12:Екі бағытты ролик түрі |
|||
|
13: Бір бағытты ролик түрі |
|
Үлгі |
Позиция |
Функция |
Порт өлшемі |
мм |
Қозғалыс қысымы |
қоршаған орта температурасы |
|
XQ230410 |
2/3 порт |
шыбықтың түрі |
G1/8 |
4 |
0-0,8 Мпа |
‘-10~+60℃ |
|
XQ230610 |
G1/4 |
6 |
||||
|
XQ250410 |
2/5 порт |
G1/8 |
4 |
|||
|
XQ250610 |
G1/4 |
6 |
||||
|
XQ230422 |
2/3 порт |
Қолмен тарту түрі |
G1/8 |
4 |
||
|
XQ230622 |
G1/4 |
6 |
||||
|
XQ250422 |
2/5 порт |
G1/8 |
4 |
|||
|
XQ250622 |
G1/4 |
6 |
||||
|
XQ230412 |
2/3 порт |
Екі жақты ролик түрі |
G1/8 |
4 |
||
|
XQ230612 |
G1/4 |
6 |
||||
|
XQ250412 |
2/5 порт |
G1/8 |
4 |
|||
|
XQ250612 |
G1/4 |
6 |
||||
|
XQ230413 |
2/3 порт |
Бір бағытты ролик түрі |
G1/8 |
4 |
||
|
XQ230613 |
G1/4 |
6 |
||||
|
XQ250413 |
2/5 порт |
G1/8 |
4 |
|||
|
XQ250613 |
G1/4 |
6 |
