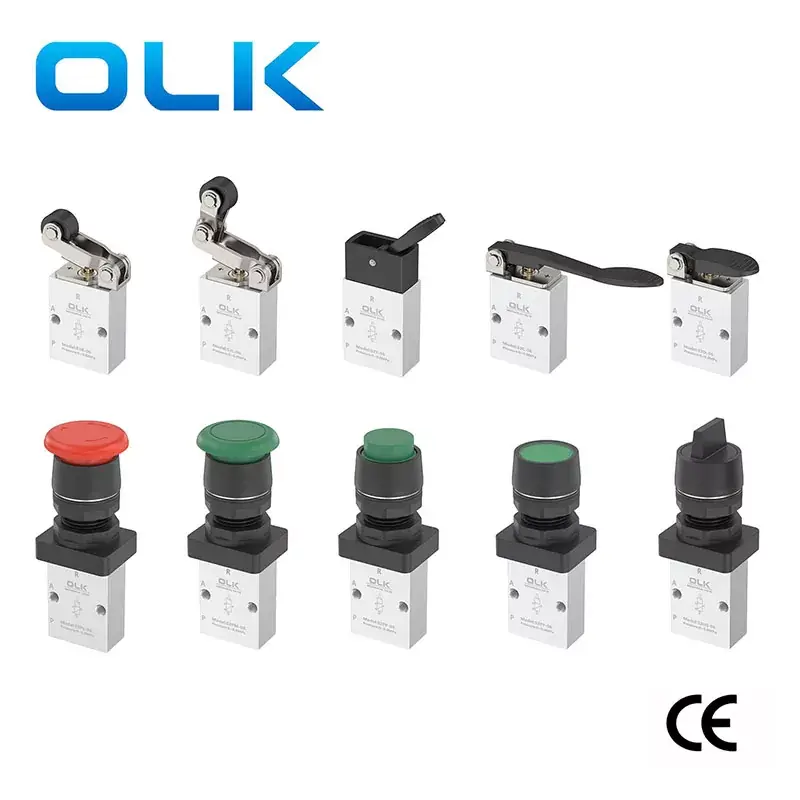

С3 сериялы механикалық түймені басқару клапанын сатып алуға сендіріледі және біз сізге «Сатып алудан кейінгі ең жақсы» және біз сізге уақтылы жеткізу және уақтылы жеткіземіз. Ол икемді коммутациямен және оларды бірнеше позицияда орнатуға болады. Орнату өте ыңғайлы және майды майлауды қажет етпейді. Басқару бастарында металл және пластикалық материалдарда, металл материалдары бар (S3C, S3D, S3D, S3D, S3R, S3R, S3R, S3R), сенімді және сенімді түрде ұсынылады. Механикалық клапанға арналған бақылау басының тіркесімдері Қытайдағы Оулақай зауытынан бөлек тапсырыс беруге болады
Oulikai икемді коммутаторлар3 сериялы Механикалық Түймешік Түймешігін басқару клапаны 3 Жол Өнім сипаттамасы
Таңба:
| Тапсырыс коды |
|||
| S3 | Кешкі | 06 | R |
| Қатар | Код | Порт мөлшері | Түймешік түсі |
| S3 сериясы 2 Позитон 3 Жол | B: негізгі түрі (M5B) |
100: 06: G1 / 8 | Pl: қызыл |
|
|

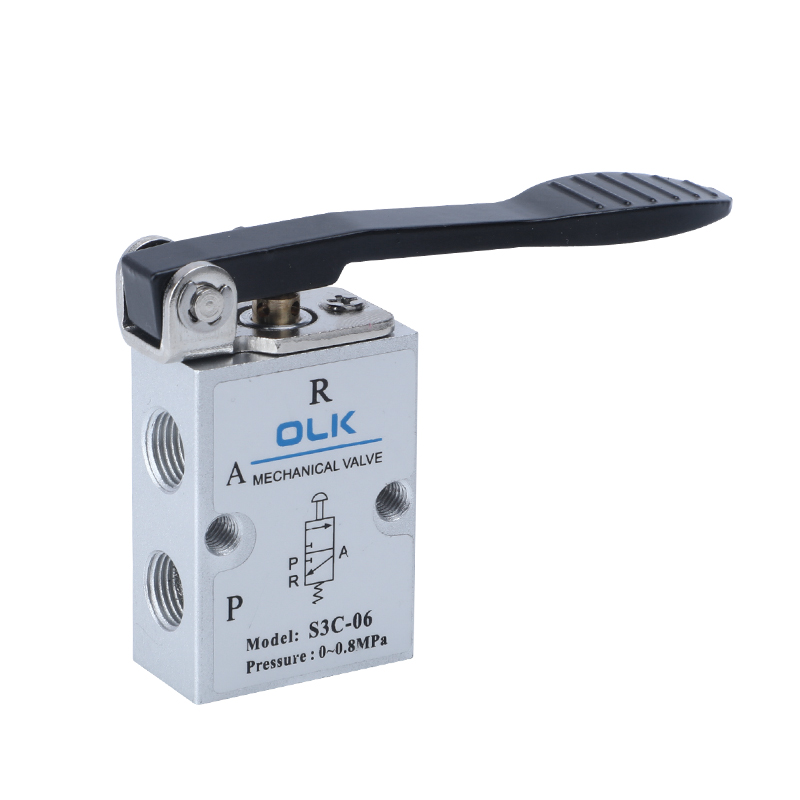

C: Ұзын тұтқаның түрі (M5C) |
200: 06: G1 / 8 | PP / PF / PM / HS / HS: Қызыл, жасыл, қара |
|
|

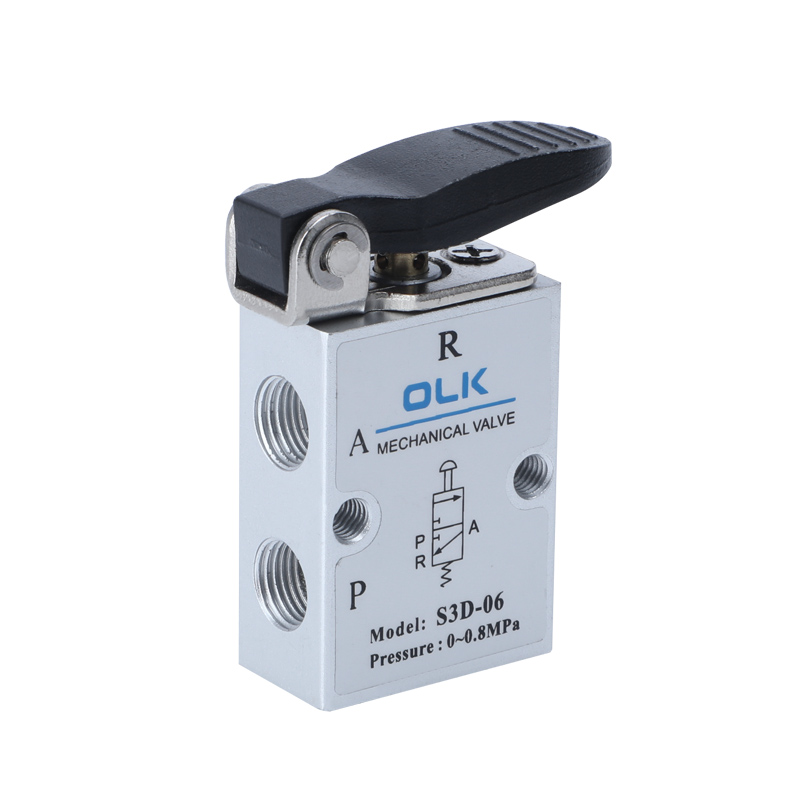

D: қысқа тұтқаның түрі (M5D) |
200: 08: G1 / 4 |
|
|
|
Y: Рокердің қолы (M5Y) |
|
|
|
|

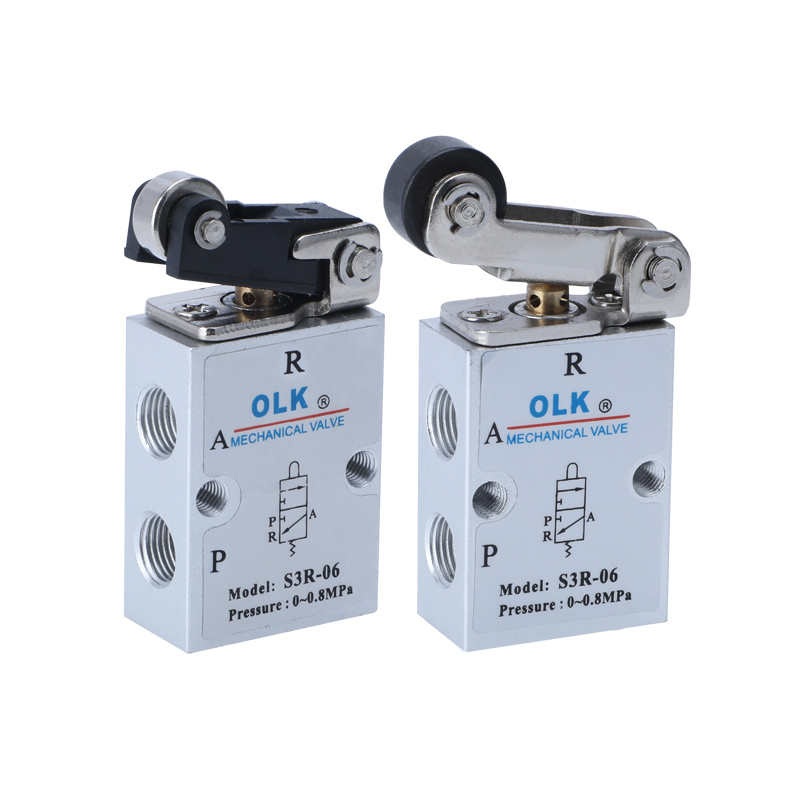

R: роликтің тұтқасы түрі (M5R) |
|
|
|
|
L: Бір бағытты роликтің тұтқасы түрі (M5L) |
|
|
|
|
PL: Төтенше жағдайды тоқтату түймесі түрі (M5PL) |
|
|
|
|
PP: басының түйме түрі (M5PP) |
|
|
|
|
PF: жалпақ бас Түйме түрі (M5PF) |
|
|
|
|
PM: саңырауқұлақ басының түймесі (M5PM) |
|
|
|
|
HS: Таңдау типі (M5HS) |
|
|
1
2. S3PF, S3PM, S3PP, S3PL, S3P, S3HS, S3HS, S3HS, S3H, S3D сериясы әртүрлі жағдайларда ыңғайлы пайдалану үшін бақылау бастарының әртүрлі құрылымдық пішіндері бар.
3. Тамаша тығыздау, икемді коммутатор және майды майлаудың қажеті жоқ глобус клапанының құрылымы.
4. Бірнеше орнату позициялары бар оңай орнату.
5
|
Жұмыс ортаны |
Ауа (сүзгі арқылы 40 ммеден асады) |
|
Ірекет |
Сыртқы тікелей эфир |
|
Порт диаметрі |
05: M5,06: G1 / 8,08: G1 / 4 |
|
позициялар саны |
Екі позиция үш жол |
|
майлау |
қажетсіз |
|
MPA (PSI) жұмыс қысымының диапазоны |
0~0.8 (0 ~ 114) |
|
Кепілдендірілген қысымға төзімділік |
1.5MPA (215psi) |
|
Жұмыс температурасы ° C |
-20~70 |
|
Көлденең қимасы мм² (CV мәні) |
05: 2.5 (0.14), 06: 8 (0.45), 08: 12 (0,67) |
|
Дене материалы |
алюминий қорытпасы |
1) Басқару бөлігі инженерлік пластиктен жасалған және тек қолмен пайдалануға рұқсат етіледі. Клапанды ауыстыру үшін металл әсерін пайдалануға тыйым салынады.
2) S3B, S3C, S3D, S3PM, S3PM, S3PF, S3PP сериясы автоматты қалпына келтіру. S3Y, S3HS, S3PL қолмен қолмен қолмен қолмен қалпына келтіріледі. M3PL түймесін басқаннан кейін қалпына келтіру үшін айналмалы тұтқаны бұру керек.
3) коммутаторға назар аударыңыз. Егер кез-келген сыртқы күш клапанды қосатын болса, негізгі коммутация инсультімен басқару инсульт кестесінде көрсетілген коммутация инсультінің ауқымынан аспауы керек, әйтпесе ол клапан корпусына зақым келтіруі мүмкін.

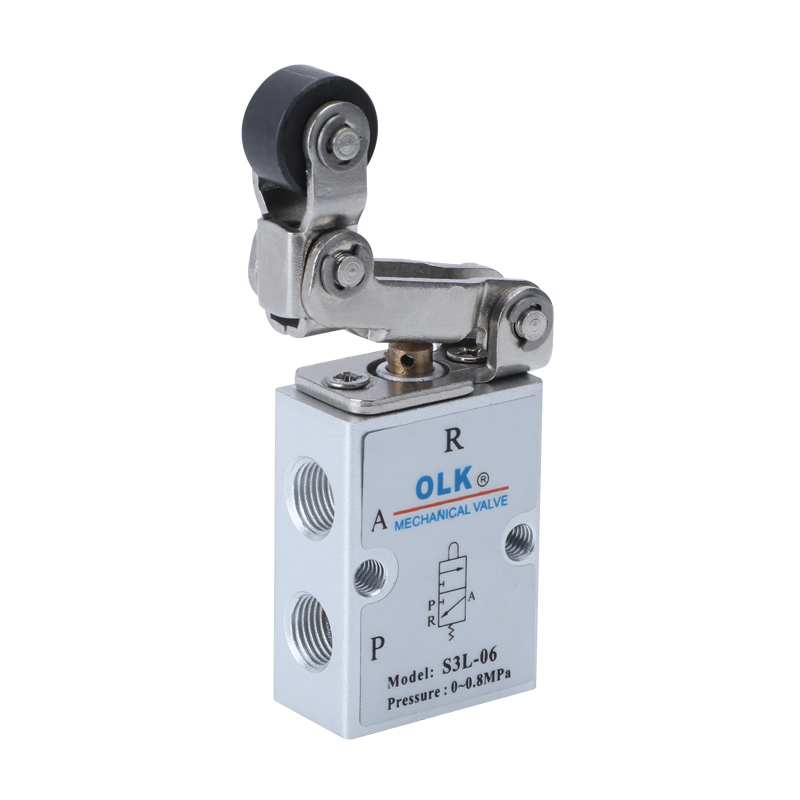

4) S3L Uniдра жүзу роллерінің клапаны тек бір бағытта (оңнан солға) ауыса алады. Басқа бағытқа әсер (солдан оңға қарай) тиімсіз.
5) Бақылау басының біріктіруі бөлек тапсырыс беруге болады.

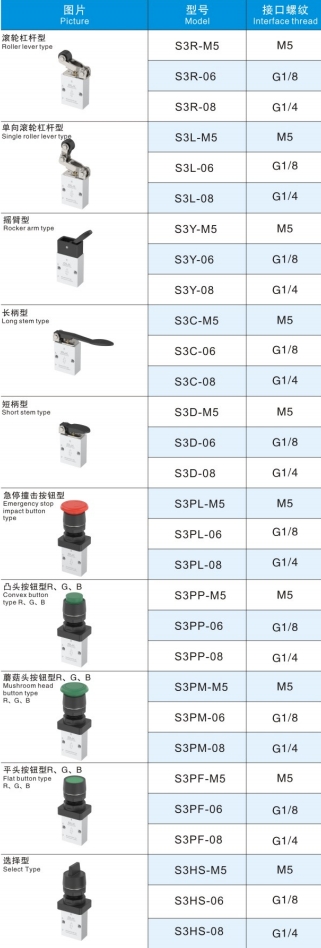

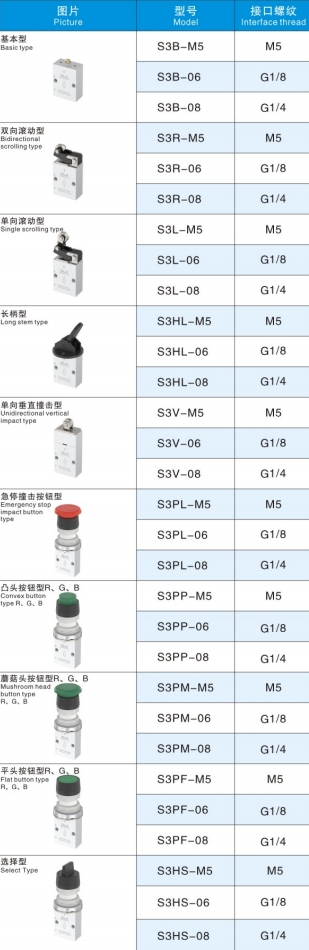

S3 сериялы механикалық клапан - жаңа vs. Ескі нұсқаны салыстыру кестесі
ЖҚС:
S3 сериялы механикалық клапандар бірдей функциямен қандай өнімдерді ауыстыра алады?
OLK S3 сериялы механикалық клапан ауаның S3 сериялы механикалық клапанын алмастыра алады.
S3 механикалық клапанның ішкі жіптері қандай?
M5 = m5 / 06 = g1 / 8/08 = g1 / 4 үш түрлері
