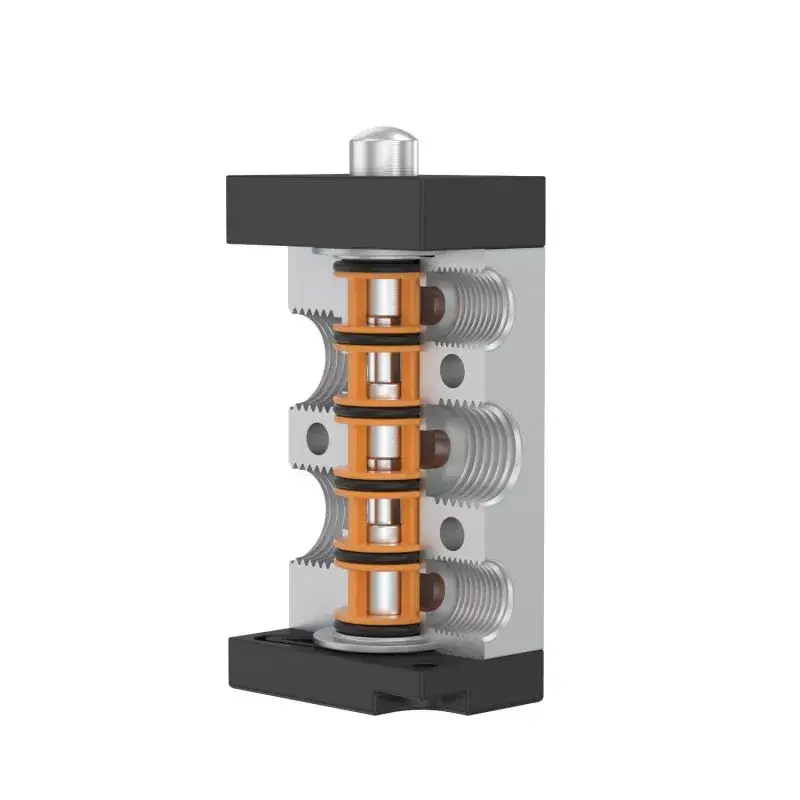

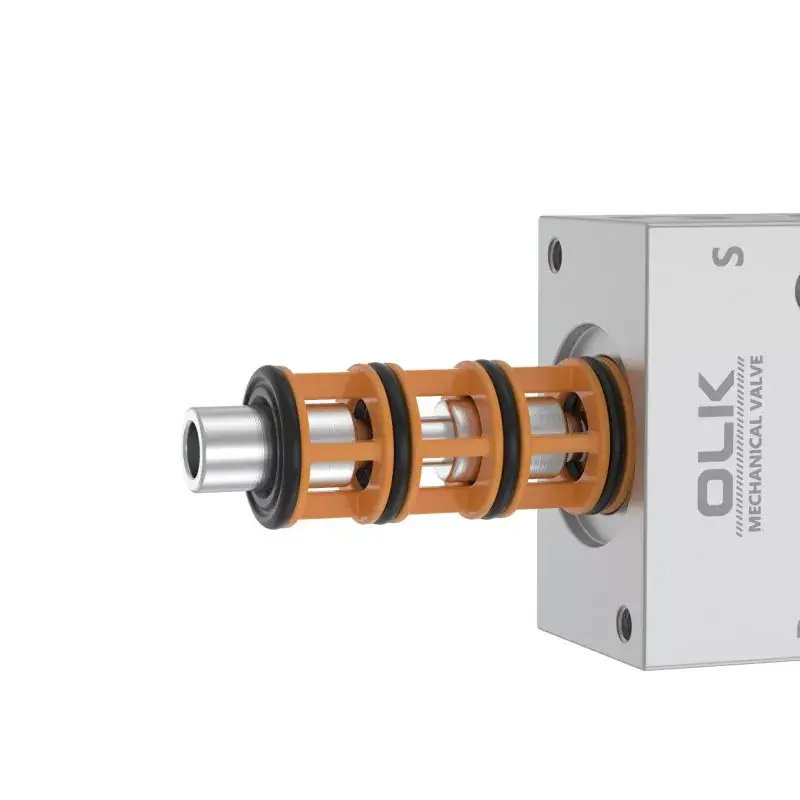

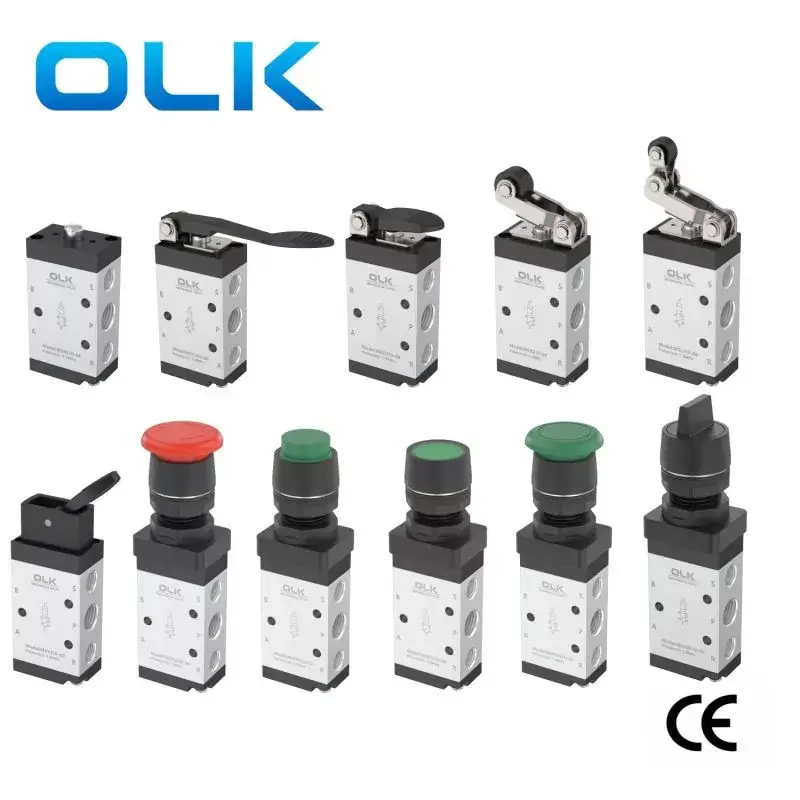

AIRTAC TYPE M5 сериялы 5/2 жақты механикалық түйме клапаны OLK пневматикалық компаниясы шығарған. M5 механикалық клапан жылжымалы бағаналы құрылым болып табылады. Клапанның корпусында орналасқан сору порттары. M5 түйме клапаны шу мен ластануды азайту үшін дыбыс өшіргішті орнатуды жеңілдетеді. .M5 сериялы механикалық түймелерді басқару клапаны 5 жолды, ал M5-210 G1/8 және G1/4 интерфейс ағындарын ұсынады.
символы:
Тапсырыс коды
M5
PM
210
06
R
Түйме түрі
Код
ПОРТ ӨЛШЕМІ
Түйменің түсі

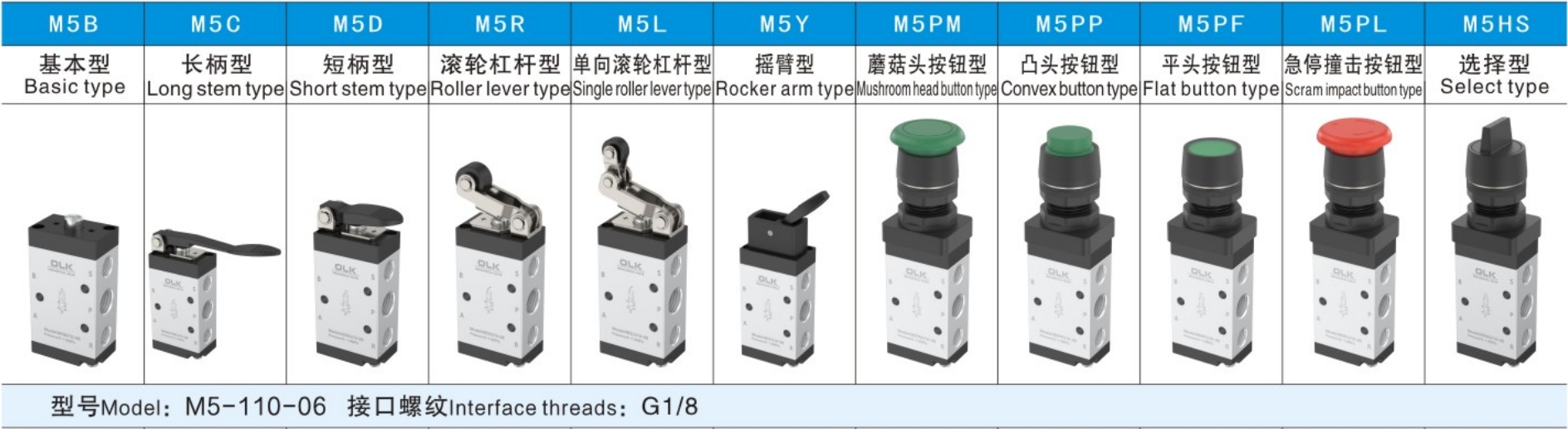

M5:M түрі

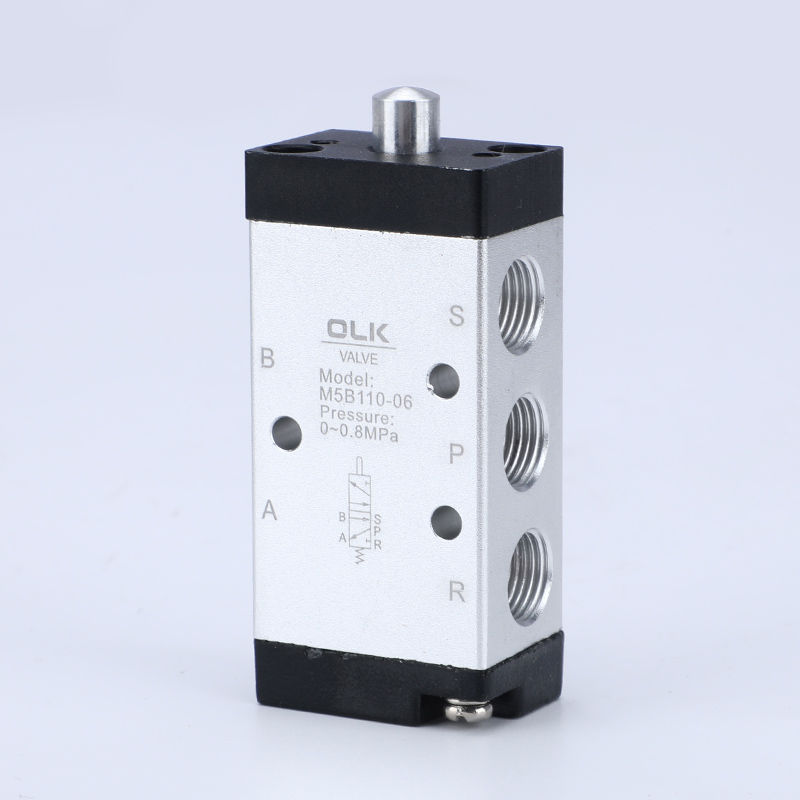

B:Негізгі түрі (M5B)
110:110 сериялы жалғыз басқару
100:06:G/18
PL:ҚЫЗЫЛ
C: Ұзын тұтқа түрі (M5C)
210:210 сериялы жалғыз басқару
200:06:G1/8
PP/PF/PM/HS:ҚЫЗЫЛ, ЖАСЫЛ, ҚАРА
D: Қысқа тұтқа түрі (M5D)
200:08G1/4
R: Ролик рычагының түрі (M5R)

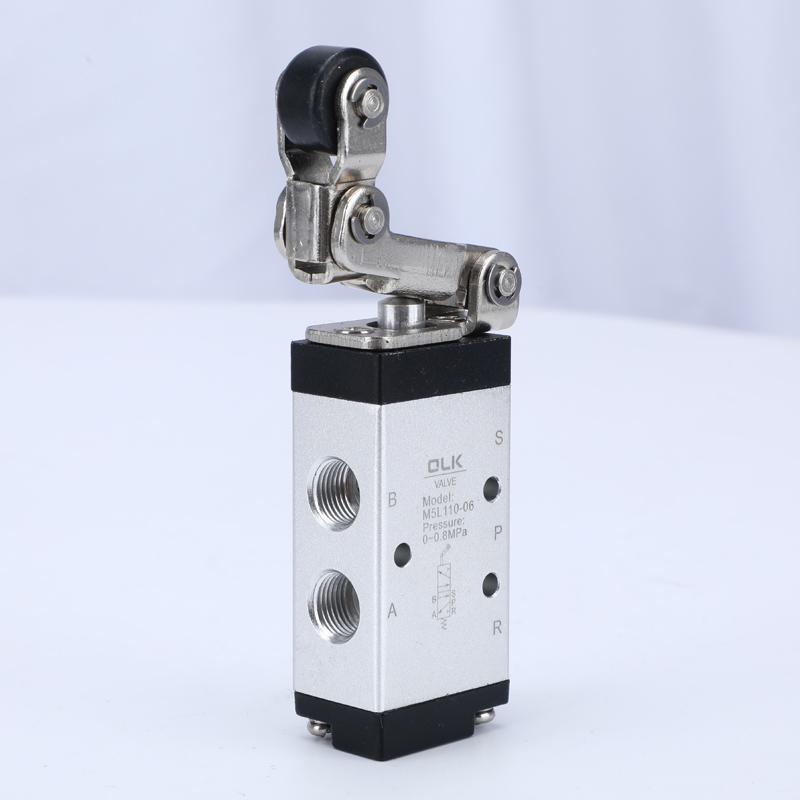

L: бір бағытты ролик рычагының түрі (M5L)
Y: Рокер қол түрі (M5Y)

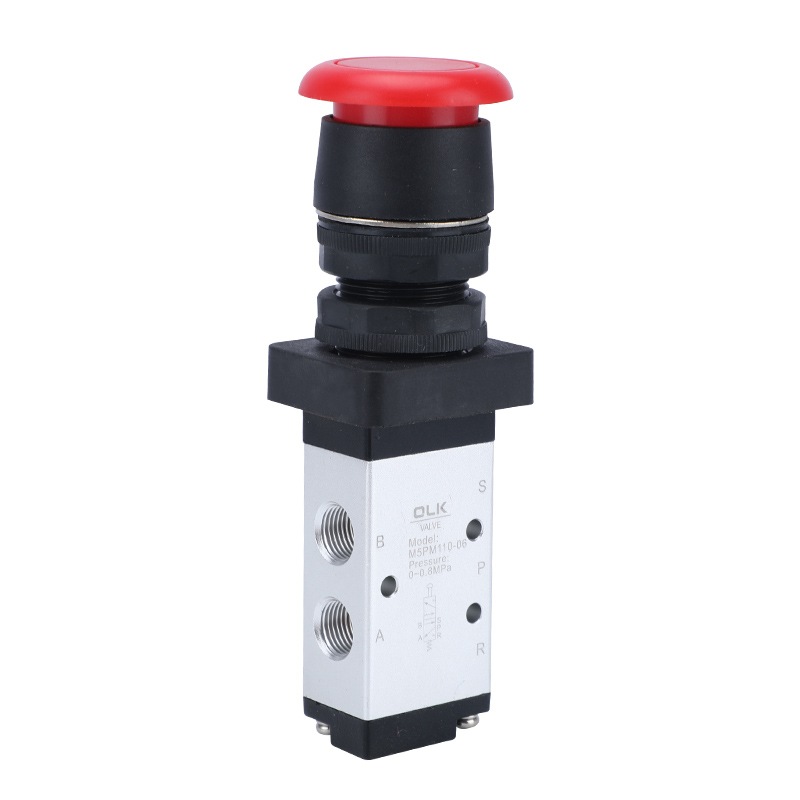

PM: Саңырауқұлақ басы түйме түрі (M5PM)

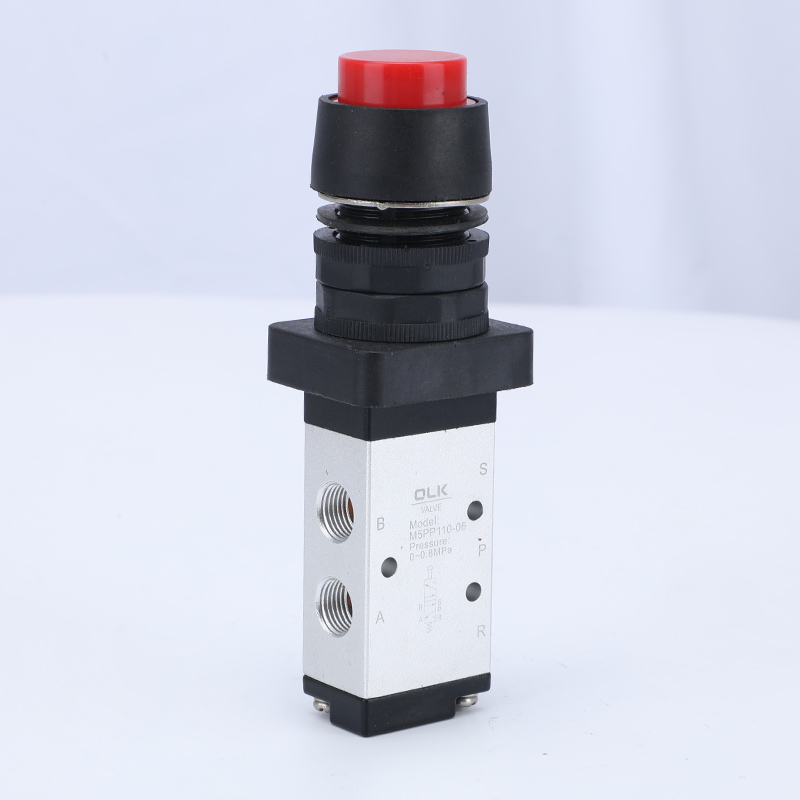

PP: көтерілген бас түйме түрі (M5PP)
PF:Тегіс басты түйме түрі (M5PF)
PL:Төтенше жағдайда тоқтатудың әсер ету түймесі түрі (M5PL)

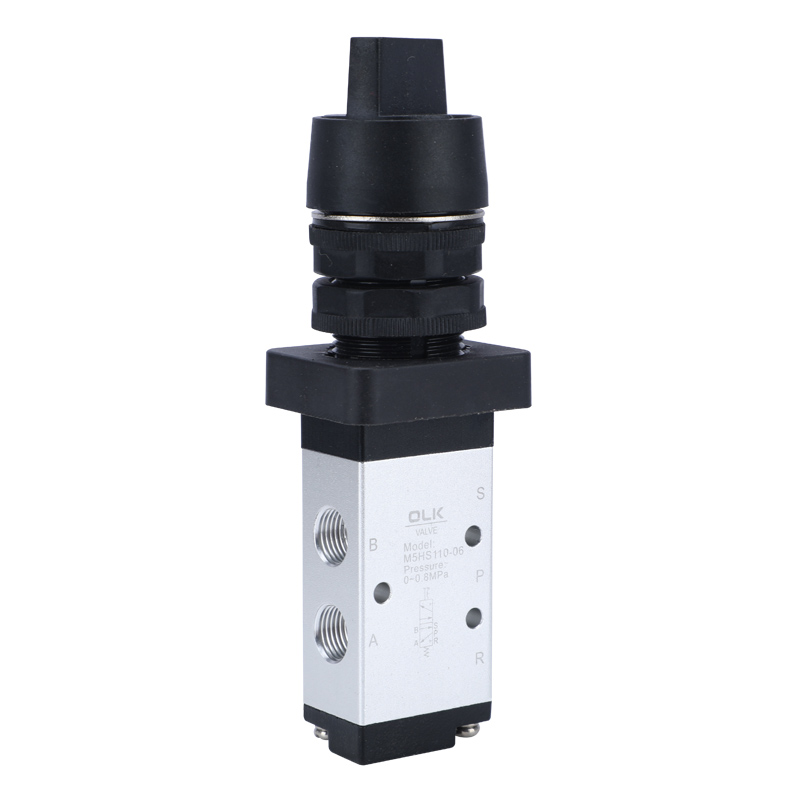

HS: селектор түрі (M5HS)
- Негізгі түрі (M5B)

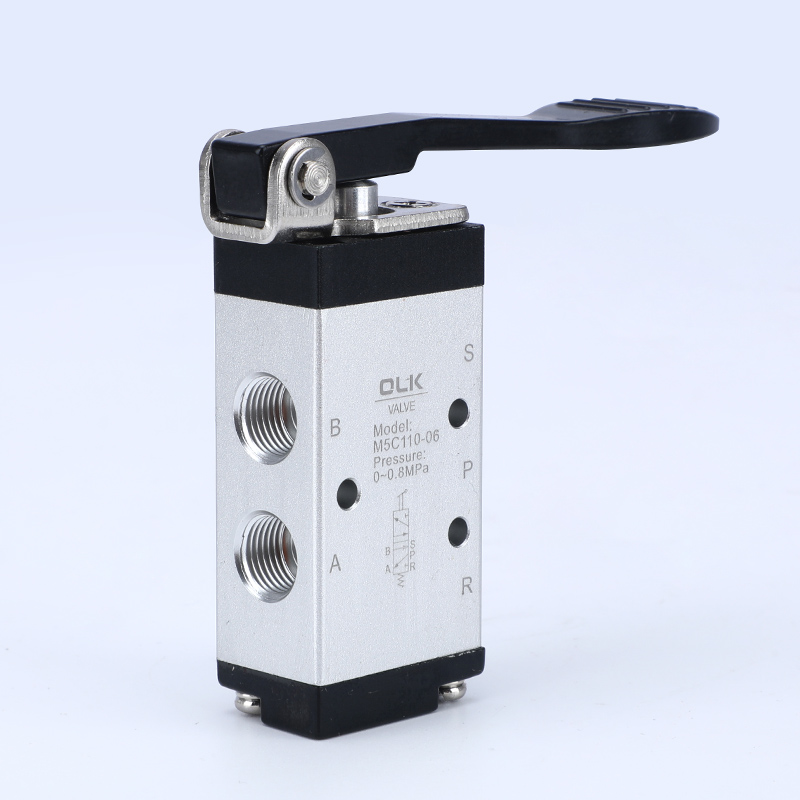

- Ұзын тұтқа түрі (M5C)

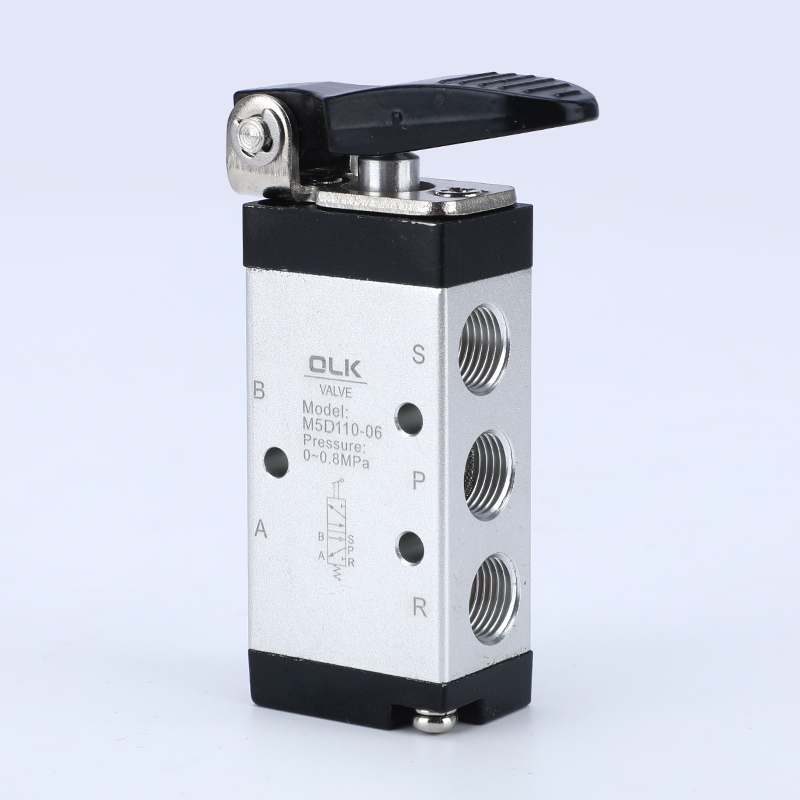

- Қысқа тұтқа түрі (M5D)

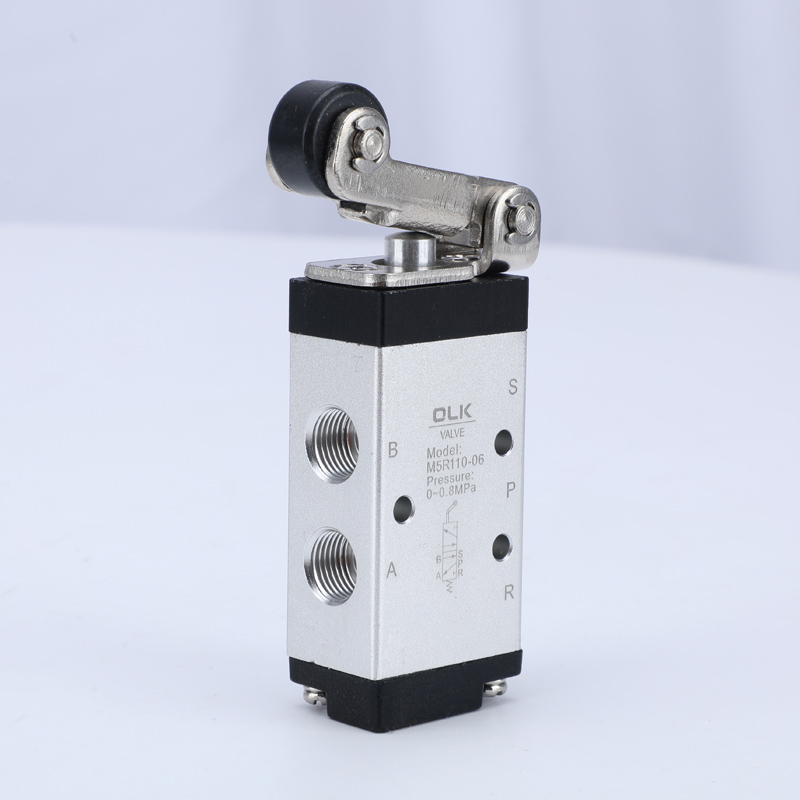

- Ролик рычагының түрі (M5R)
- Бір бағытты ролик рычагының түрі (M5L)

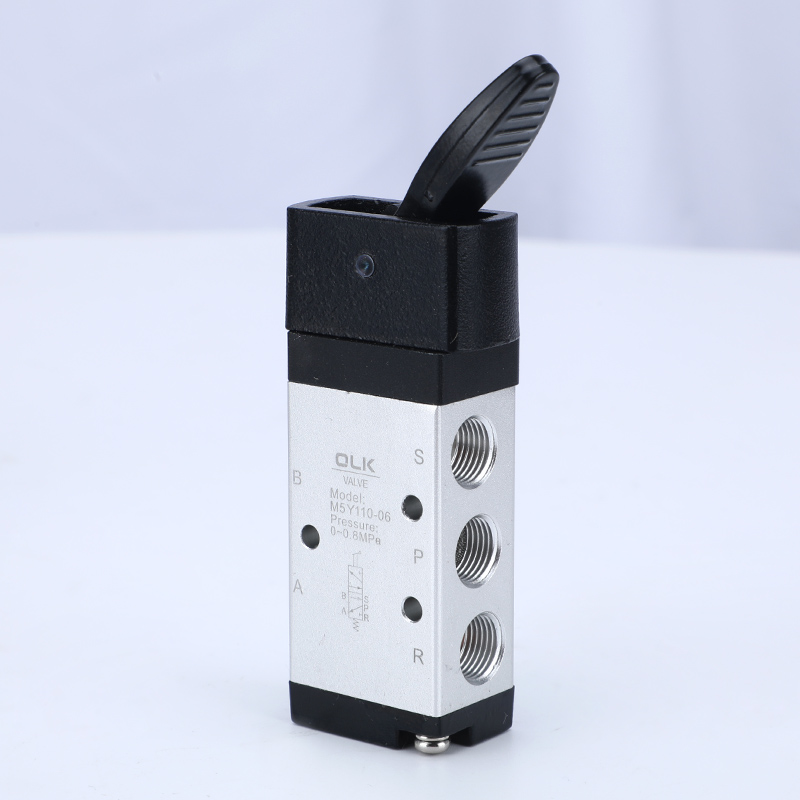

- Рокердің түрі (M5Y)
- Саңырауқұлақ басының түйме түрі (M5PM)
- Көтерілген бас түйме түрі (M5PP)

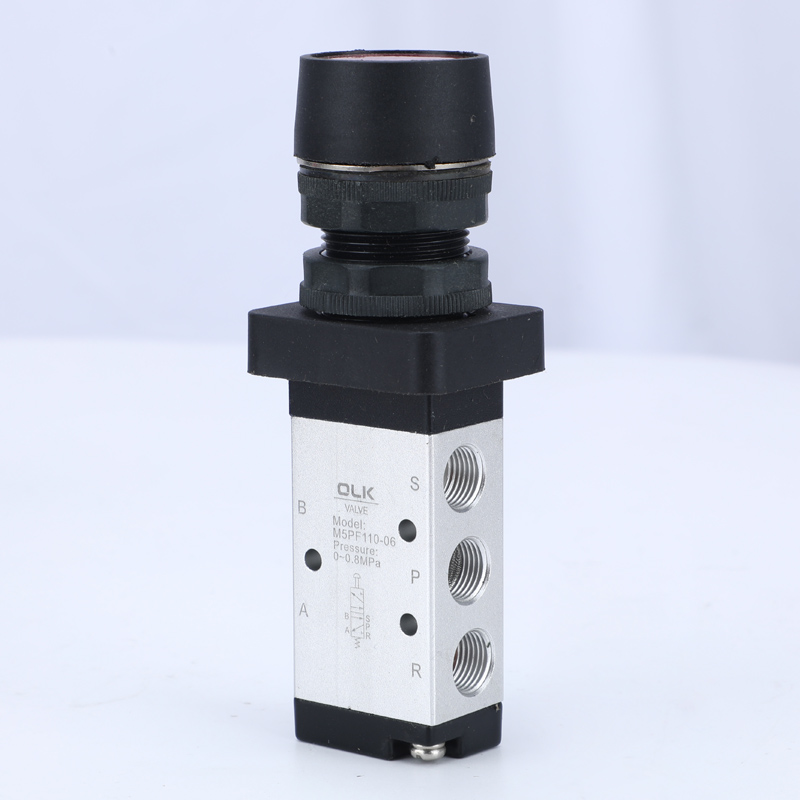

- Тегіс басты түйме түрі (M5PF)
- Төтенше жағдайдағы соққы түймесі түрі (M5PL)
- селектор түрі (M5HS)
PM, PP және PF түрлері үшін таңдауға болатын үш түйме түсі бар: қызыл, жасыл және қара.
1. Шығару порттары шу мен ластануды азайту үшін дыбыс өшіргіштерді орнатуды жеңілдететін корпуста орналасқан.
2. M5B, M5R, M5L сериялары ауысу үшін сыртқы күштерді қажет етеді, сыртқы механизмдермен қамтамасыз етілген, позицияны анықтауға немесе инсультті ажыратқыштарға жарамды.
3. M5C, M5D, M5Y, M5PF, M5PM, M5PP, M5PL, M5HS сериялары әртүрлі жағдайларда ыңғайлы болу үшін әртүрлі құрылымдық басқару бастарымен қолмен басқарылады.
4. Жылжымалы колонна құрылымы, жұмыс қысымына әсер етпейтін басқару күші (яғни, кері қысымның әсері жоқ), жақсы тығыздау үшін ішкі сақина тығыздағыш, икемді ауысу.
5. Маймен майлаудың қажеті жоқ.
6. Оңай пайдалану үшін бірнеше позициялық қондырғылар.
7. M5C, M5D, M5Y, M5R, M5L сериялы басқару бастары ұзақ қызмет ету мерзімін және үлкен сенімділік пен тұрақтылықты қамтамасыз ететін металлдан жасалған.
|
жұмыс ортасы |
Ауа (40 мкм-ден астам сүзгі арқылы сүзіледі) |
|
Әрекет |
Сыртқы тікелей әрекет |
|
Порт диаметрі |
05:M5,06:G1/8,08:G1/4 |
|
позициялар саны |
2 позиция 5 жол |
|
майлау |
қажетсіз |
|
Жұмыс қысымының диапазоны МПа(psi) |
0~1,0(~145) |
|
Кепілдендірілген қысымға төзімділік |
1,5МПа (215psi) |
|
Жұмыс температурасы °C |
-20~70 |
|
Көлденең қима ауданы мм² (CV мәні) |
05:2,5(0,14),06:8(0,45),08:12(0,67) |
|
Дене материалы |
алюминий қорытпасы |
Сақтық шаралары
1) Басқару бөлігі инженерлік пластиктен жасалған және тек қолмен жұмыс істеуге рұқсат етіледі. Клапанды ауыстыру үшін металл соққыны пайдаланбаңыз.
2) M5B, M5C, M5D, M5PM, M5PF және M5PP сериялары автоматты түрде бастапқы күйге қайтарылады. M5Y, M5HS және M5PL қол клапандары қолмен қалпына келтіріледі. M5PL-ді қазына орнына басқаннан кейін қалпына келтіру үшін айналмалы тұтқаны бұру керек.
3) Кері айналдыруға назар аударыңыз. Кез келген сыртқы күш клапанның кері айналуын тудырған кезде, негізгі кері жүріс бақылау жүрісі кестесінде көрсетілген кері айналу диапазонынан аспауы керек, әйтпесе ол клапанның корпусына зақым келтіреді.
4) M5L бір жақты роликті клапан тек бір бағытта ауыса алады (оңнан солға соғу). Басқа бағытта жарамсыз соққы (солдан оңға қарай қисық).
5) Басқару басының комбинациясына бөлек тапсырыс беруге болады.
