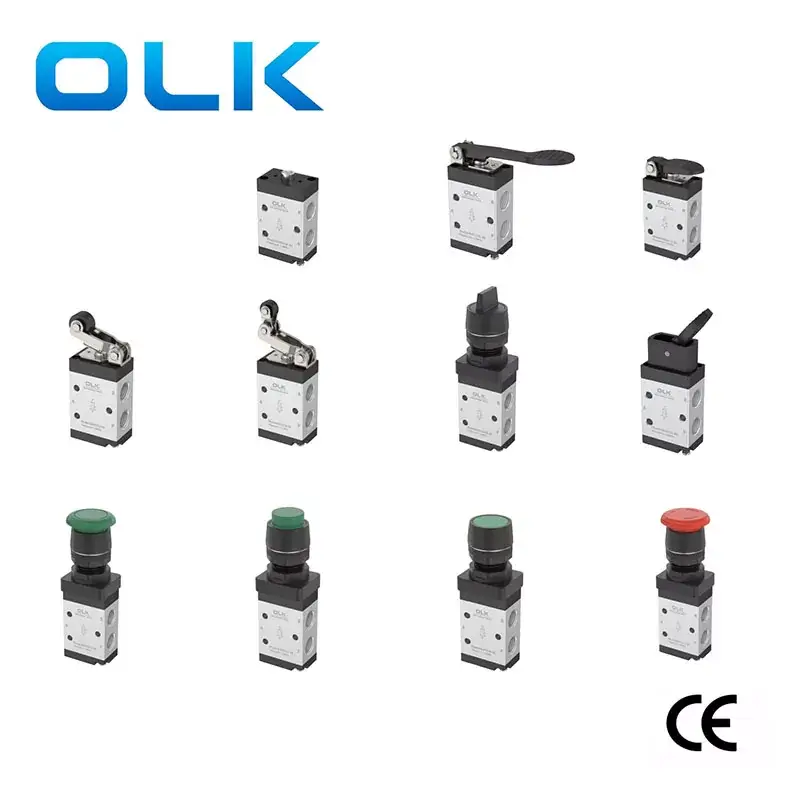

Ouleikai M3 сериялы 3/2 жолды ауа ағыны түріндегі механикалық клапанның 2 жұмыс күйі және 3 жол таңдауы бар. Әр түрлі пневматикалық басқару сценарийлеріне жарамды M3 механикалық клапан. Поршеньдік типтегі M3 механикалық клапанның басқару күші жұмыс қысымына әсер етпейді. Олар тұрақты, сенімді және берік, ұзақ мерзімді тұрақты жұмыс орталарына жарамды, мысалы, құрастыру желілері мен орау желілері сияқты автоматтандырылған өндірістік желілердегі пневматикалық басқару.
Таңба:
Тапсырыс коды
М3
PM
210
06
R
СЕРИЯ
Түйме түрі
код
ПОРТ ӨЛШЕМІ
Түйменің түсі

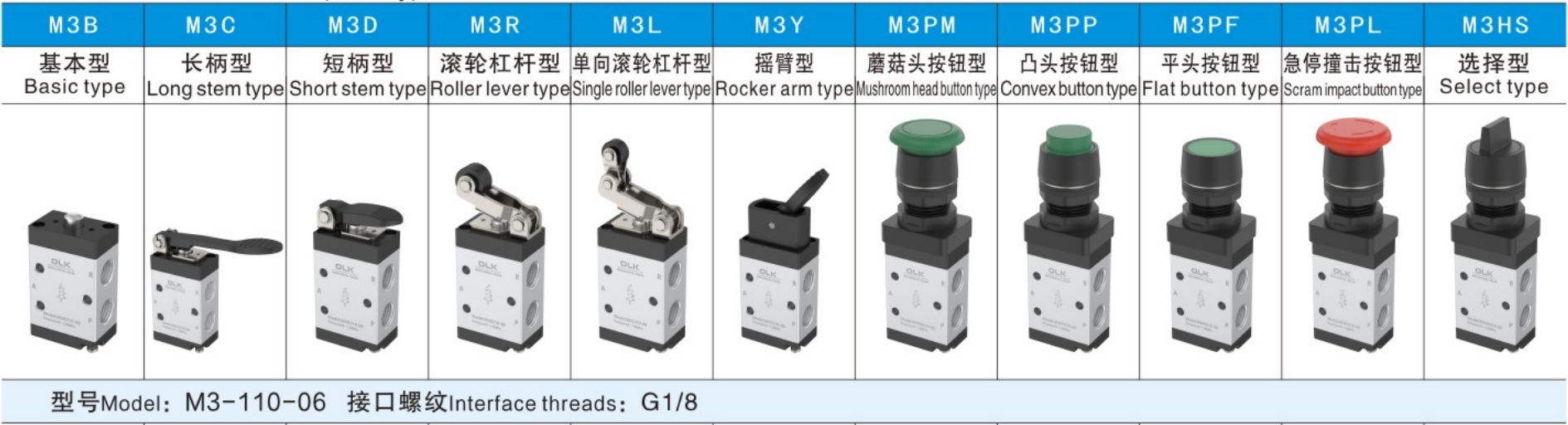

M3: M серия 2 позиция 3 жол

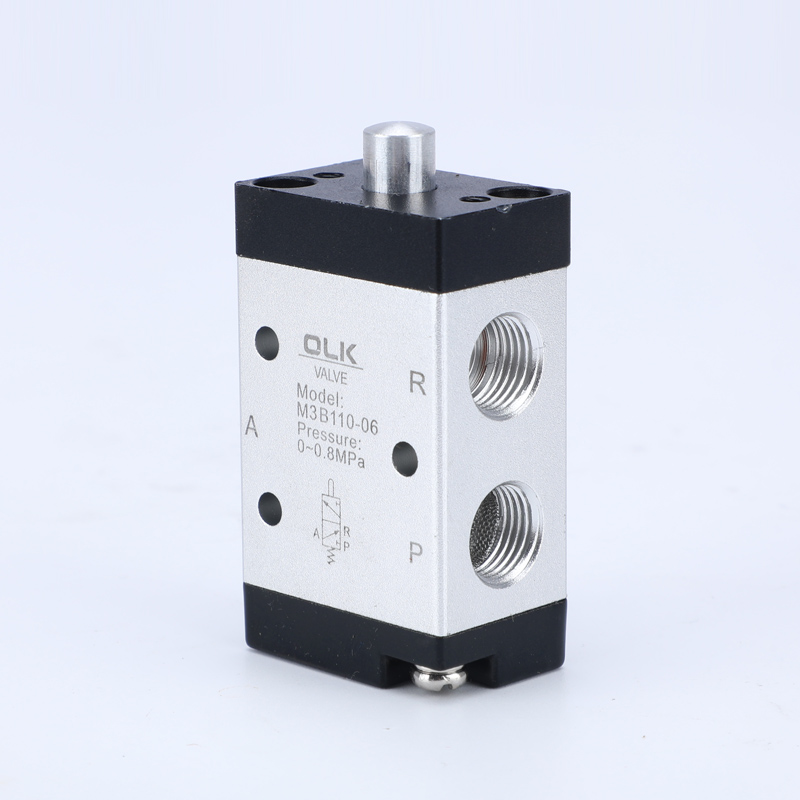

B:Негізгі түрі (M3B)
110:110 сериялы жалғыз басқару
100:06:G1/8
PL:ҚЫЗЫЛ

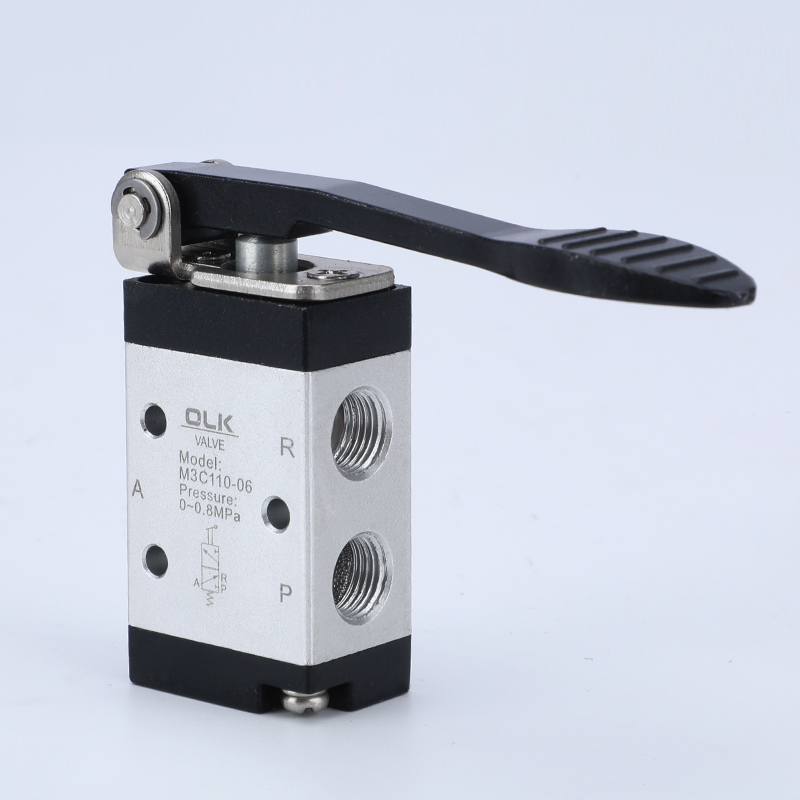

C: Ұзын тұтқа түрі (M3C)
210:210 сериялы жалғыз басқару
200:06:G1/8
PP/PF/PM/HS:ҚЫЗЫЛ ЖАСЫЛ ҚАРА

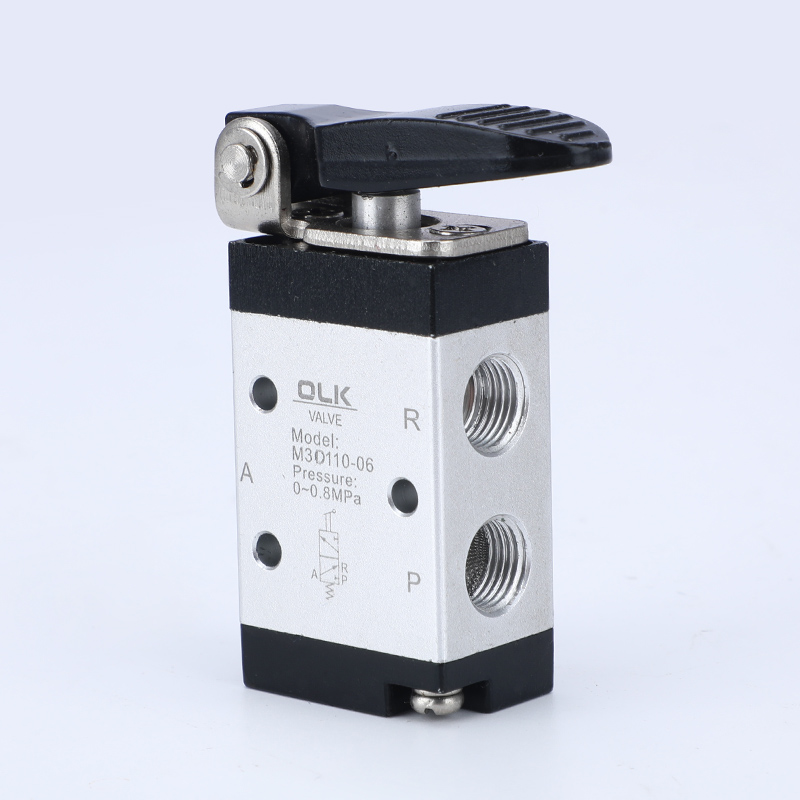

D: Қысқа тұтқа түрі (M3D)
200:08:G1/4

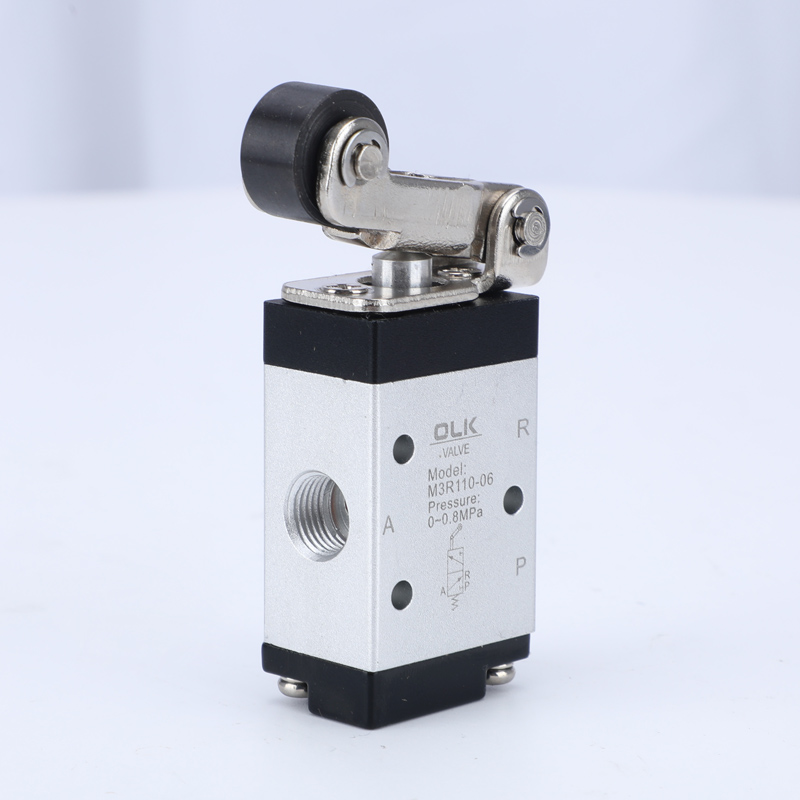

R: Ролик рычагының түрі (M3R)

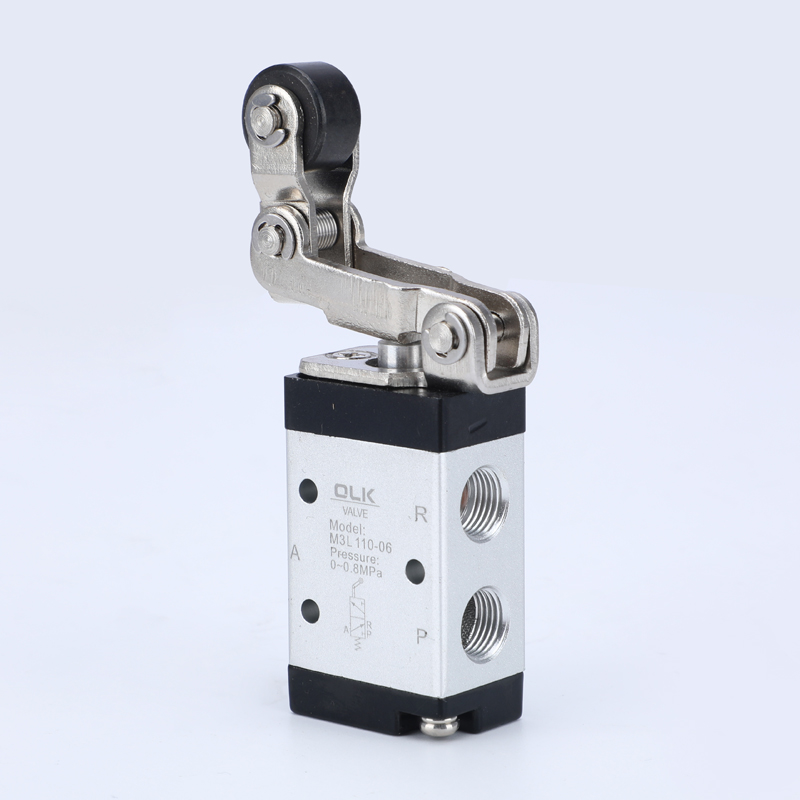

L: бір бағытты ролик рычагының түрі (M3L)

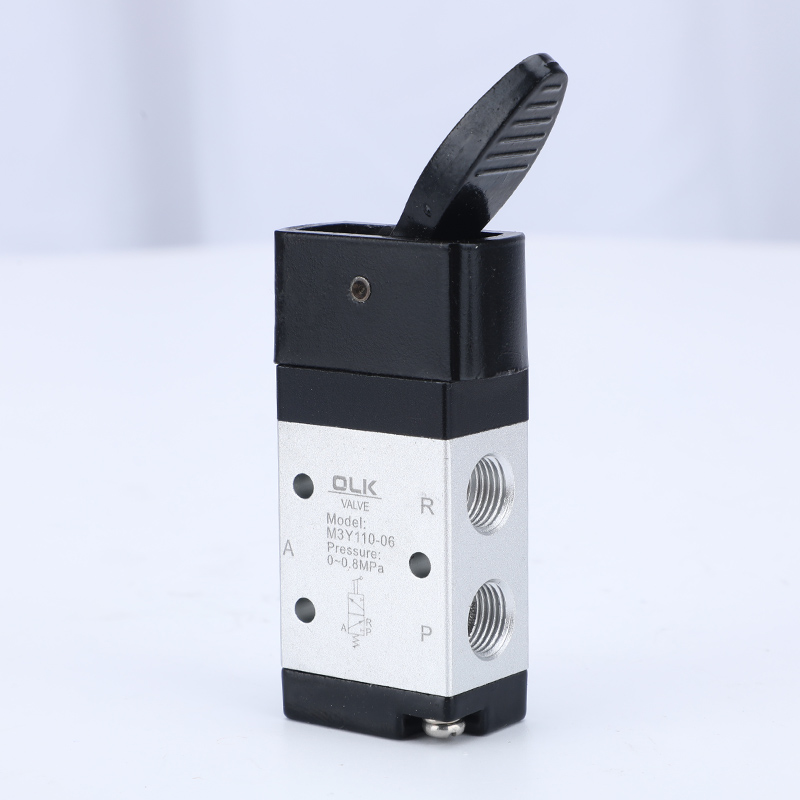

Y: Рокер қол түрі (M3Y)

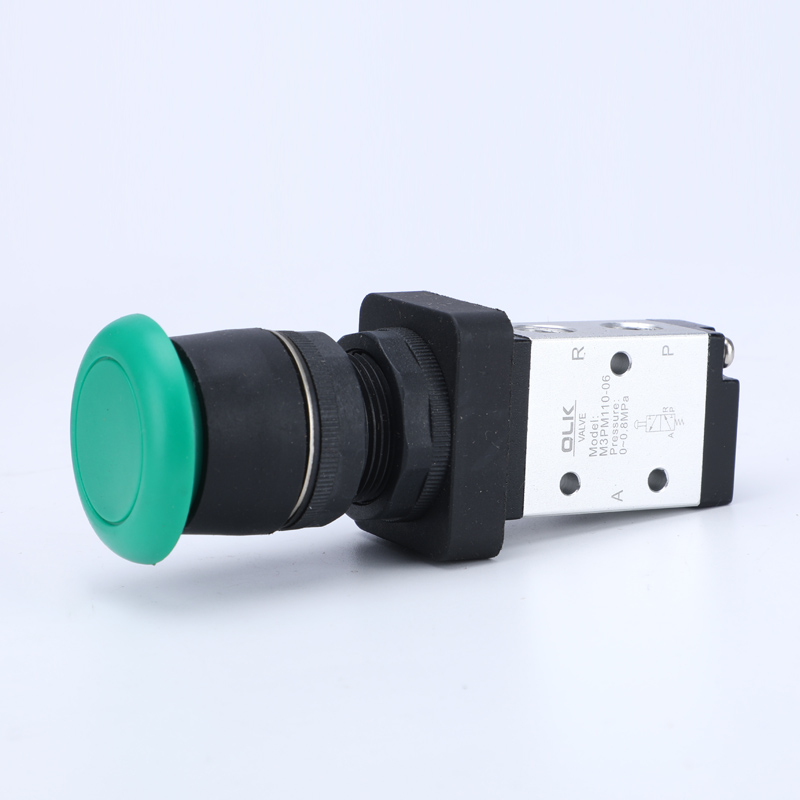

PM: Саңырауқұлақ басы түйме түрі (M3PM)

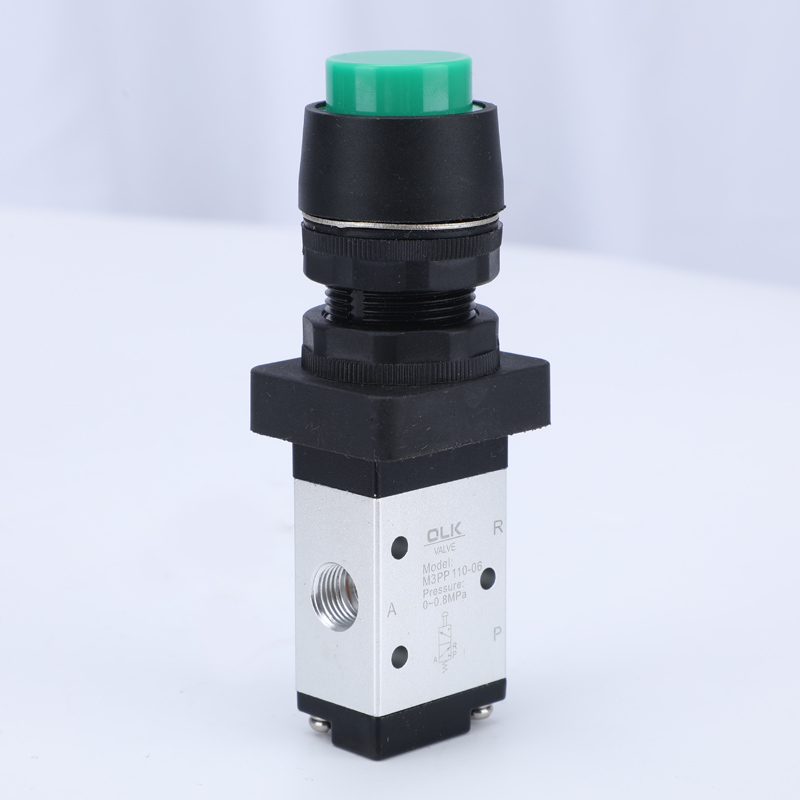

PP: көтерілген бас түйме түрі (M3PP)

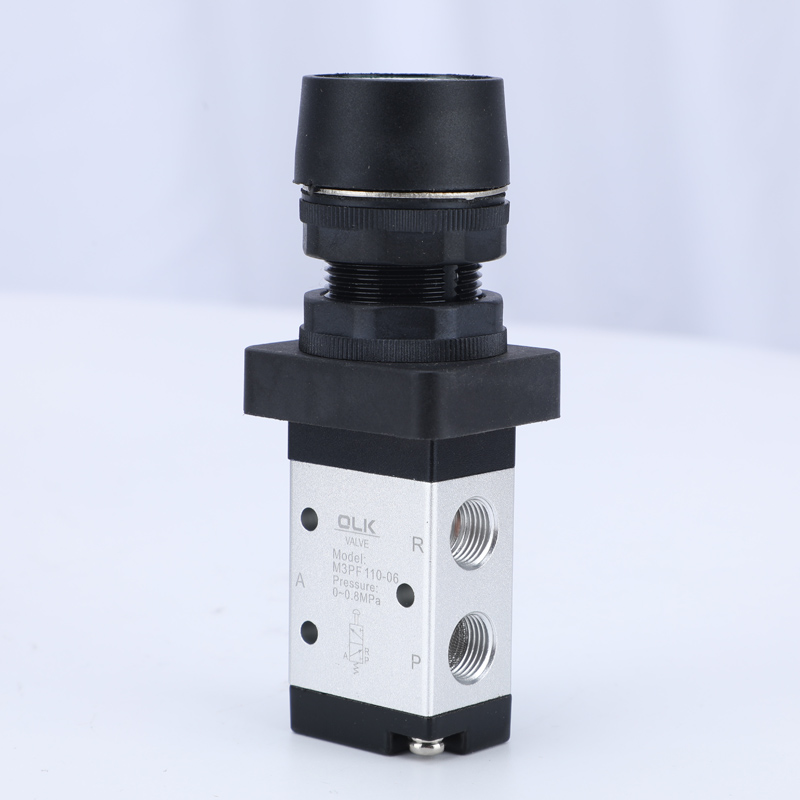

PF:Тегіс басты түйме түрі (M3PF)

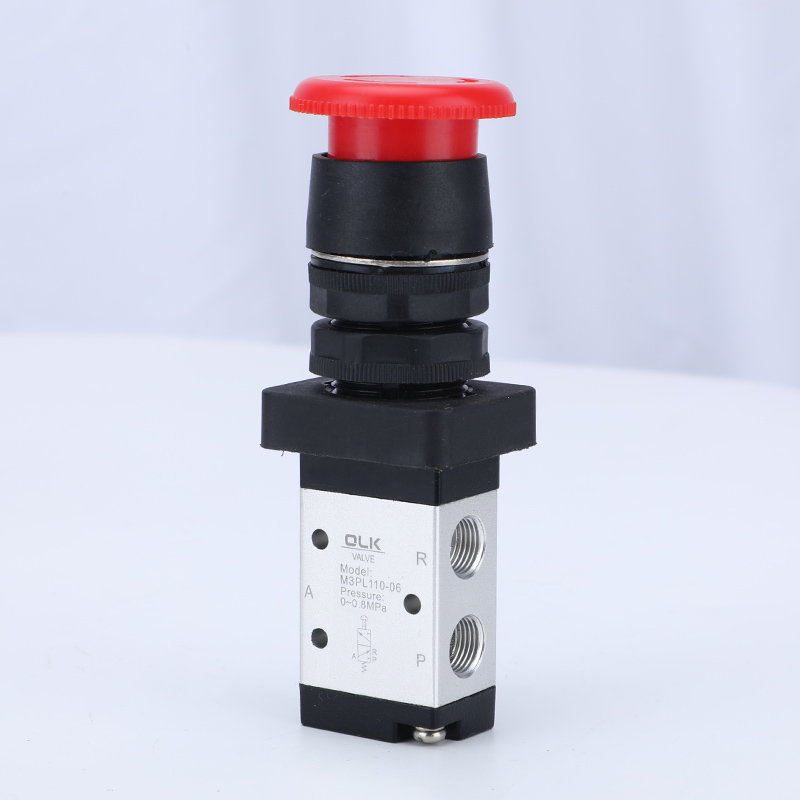

PL: Төтенше жағдайда тоқтатудың әсер ету түймесі түрі (M3PL)
HS: селектор түрі (M3HS)
1. Шығару порты шу мен ластануды азайту үшін дыбысты өшіруді орнатуды жеңілдететін корпуста орналасқан.
2. M3B, M3R және M3L сериялары позицияны анықтау немесе инсульт қосқыштары үшін жарамды сыртқы механизмдермен қамтамасыз етілген коммутация үшін сыртқы күштерді қажет етеді.
3. M3C, M3D, M3Y, M3PF, M3PM, M3PP және M3PLM3HS сериялары әртүрлі жағдайларда ыңғайлы пайдалану үшін басқару бастарының әртүрлі құрылымдық пішіндерімен қолмен басқарылады.
4. Поршеньдік типтегі құрылым, басқару күшіне жұмыс қысымы (яғни, кері қысым жоқ), ішкі сақина тығыздағыштары, тамаша тығыздау және икемді ауысу әсер етпейді.
5. Маймен майлаудың қажеті жоқ.
6. Ыңғайлы орнату және бірнеше позицияда орнату арқылы пайдалану.
7. M3C, M3D, M3Y, M3R және M3L серияларының басқару бастары ұзақ қызмет ету және үлкен сенімділік үшін металл материалдан жасалған.
|
Үлгі |
M3B |
M3C |
M3D |
M3R |
M3L |
M3Y |
M3PM |
M3PP |
M3PF |
M3PL |
M3HS |
|
|
Жұмыс ортасы |
Ауа (40 мкм-ден астам сүзгі экраны арқылы сүзгілеу) |
|||||||||||
|
Әрекет режимі |
Сыртқы басқарудың тікелей әрекет етуші түрі |
|||||||||||
|
Порт өлшемі |
05:M5;06:G1/8;08:G1/4 |
|||||||||||
|
Тиімді көлденең қима ауданы |
MINI |
05:2,5мм²（Cv=0,14） |
||||||||||
|
110 |
06:8,0мм²（Cv=0,45） |
|||||||||||
|
210 |
06:9,0мм²（Cv=0,5）; 0,8:12,0мм²（Cv=0,67） |
|||||||||||
|
Позиция |
3/2 порт |
|||||||||||
|
КЕРЕК ЖОҚ |
||||||||||||
|
Қысым диапазоны |
0-1,0МПа (0-145psi) |
|||||||||||
|
Дәлелдеу қысымы |
1,5МПа (215psi) |
|||||||||||
|
Қозғалыс қысымы |
‘-20-70℃ |
|||||||||||
|
Дене материалы |
Алюминий қорытпасы |
|||||||||||
Сақтық шаралары
1) Басқару бөлігі инженерлік пластиктен жасалған және тек қолмен жұмыс істеуге рұқсат етіледі. Клапанды ауыстыру үшін металл соққыны пайдаланбаңыз.
2) M3B, M3C, M3D, M3PM, M3PF және M3PP сериялары автоматты түрде қалпына келтіріледі. M3Y, M3HS және M3PL қол клапандары қолмен қалпына келтіріледі. M3PL қазына орнына басқаннан кейін, айналмалы тұтқаны қалпына келтіру үшін бұру керек.
3) Кері айналуға назар аударыңыз. Кез келген сыртқы күш клапанның кері айналуын тудырған кезде, негізгі кері жүріс бақылау жүріс кестесінде көрсетілген кері айналу диапазонынан аспауы керек, әйтпесе клапанның корпусына зақым келтіреді.
4) M3L бір жақты роликті клапан тек бір бағытта ауыса алады (оңнан солға соғу). Басқа бағытта жарамсыз соққы (солдан оңға қарай қисық).
5) Басқару басының комбинациясына бөлек тапсырыс беруге болады.
