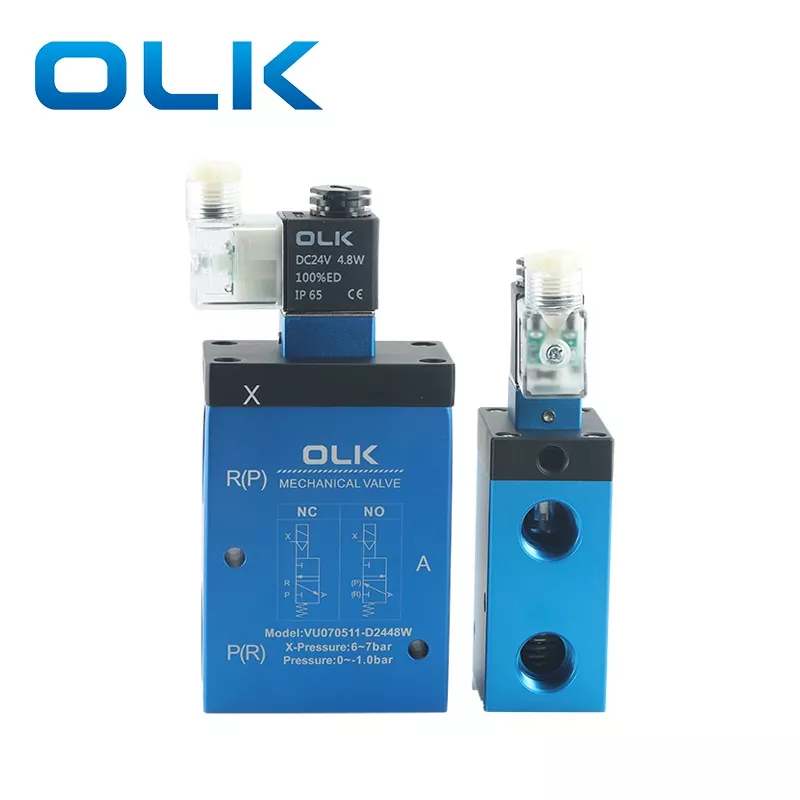

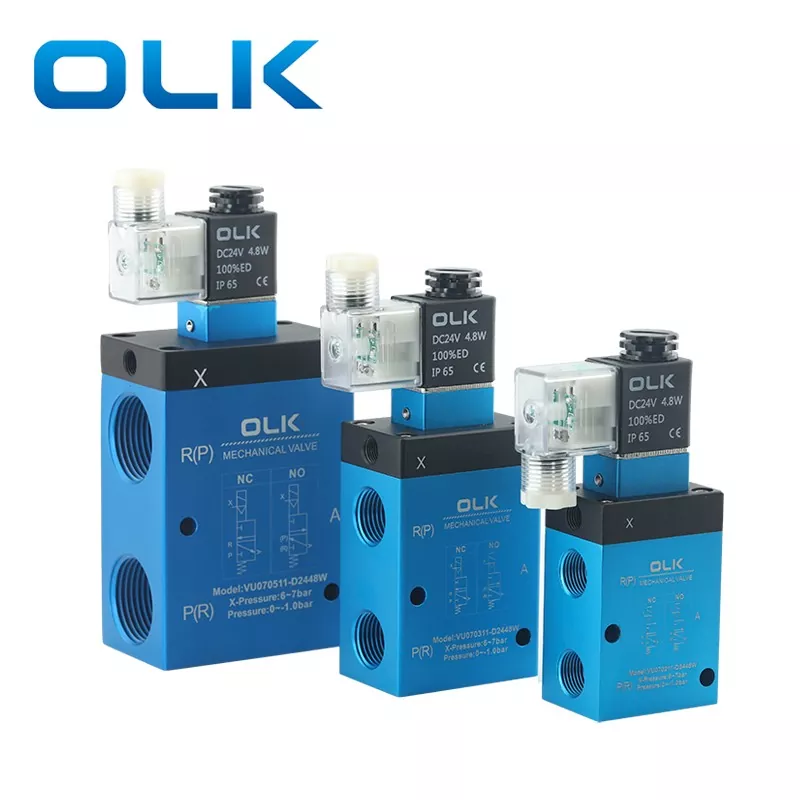

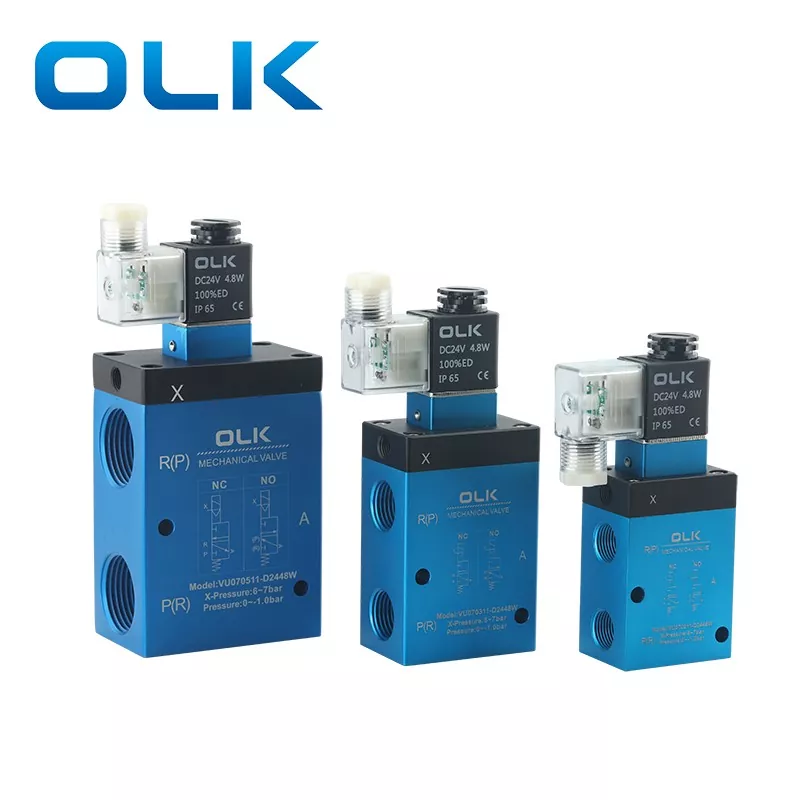

Vu07 вакуумдық соленоидты клапан 3 жол

VU07 вакуумдық соленоидты клапан 3-ші жол, ішкі немесе сыртқы ұшқыштармен қол жетімді. Клапанның денесі көк түсті алюминий қорытпасынан жасалған және жоғары ағынның үлкен қуаты үшін жасалған.

Ол вакуумдық (-100 кПа), сондай-ақ төмен оң қысыммен (0-0,5 МПа) жұмыс істеуге жарамды.

Тезектелген порты (P, A, R) өлшемдері G3 / 8, G1 / 2 және G1-де, G1 / 8-де сығылған әуе порты бар (x) бар.

Негізгі қосымшалар

Вакуумдық соленоидты клапан негізінен мыналарда, сору палаталарымен, сорғыш палаталармен, роботтармен, борыштар, сөмкелер, сөмке ашатын құрылғылардан және атмосфералық қысымға тез қалпына келтіруді қажет ететін басқа қосымшалар.

VU07 вакуумдық соленоидты клапан 3-жақты ерекшеліктері:

· Үлкен шығын сыйымдылығы

· Вакуумды және төмен қысымды пайдалануға жарамды (вакуум: -100 кПа, төмен қысым: 0-0,5 МПа)

Әдетте жабық (NC) және әдетте ашық (Жоқ) түрлері бар

Ішкі пилоттық немесе сыртқы ұшқышты басқару

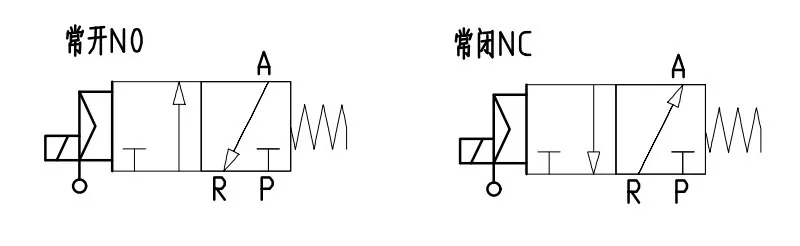

Vu07 вакуумдық соленоидты клапан 3-ші жол символы

ЖҚС:

VU07 вакуумдық клапанның жіп өлшемі қандай?

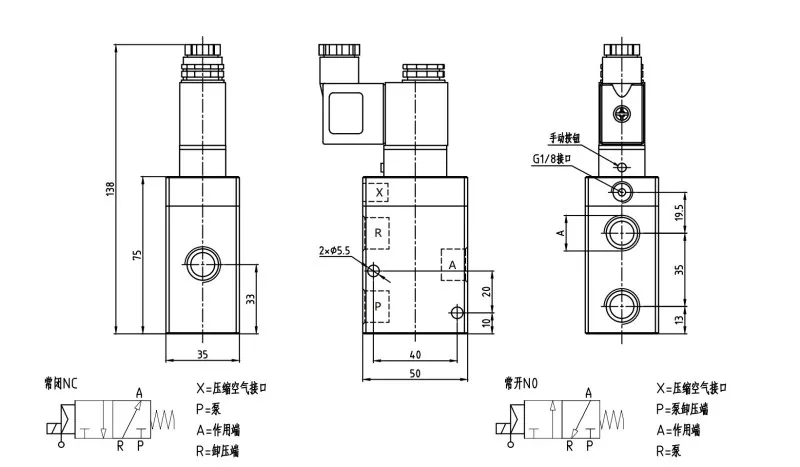

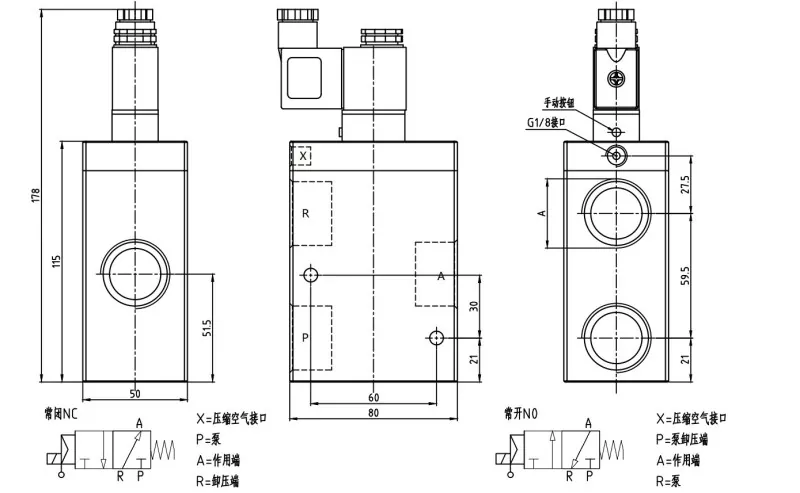

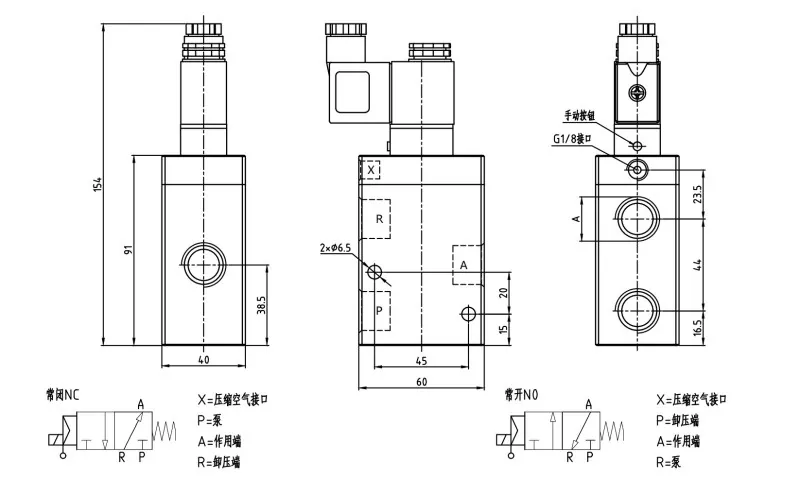

Vu0702: G3 / 8; Vu0703: G1 / 2; Vu0705: g1

Vu вакуумдық соленоидты клапан үшін қандай кернеулер бар?

Vu вакуумдық соленоидты клапаны DC24V 4.8W және AC220V 6VA-да қол жетімді.

Vu клапанындағы сығылған ауа порттың мөлшері қандай?

Барлық сығылған ауа порттары G1 / 8 болып табылады.

«Торл / с» ағып кету коэффициенті нені білдіреді?

«Торл / с» - бұл жоғары вакуумды немесе ультра жоғары вакуумдық жүйелерде ағып кету деңгейін өлшеуге арналған ортақ.

Торр: Қысым бірлігі (1 Торр ≈ 133.3 PA)

L: литр (көлем бірлігі)

S: Екінші (уақыт бірлігі)

Сонымен, «Торл / с» секундына (Torr × литрлерде) ағып кетеді, бұл жүйенің немесе компоненттің герметикалық өнімділігін көрсетеді.

Арасында байланыс бар ма?Вакуум генераторыжәне вакуумдық соленоидты клапан?

1.Бақюммен жабдықтауды бақылау

Вакуум генераторы вакуумды сығымдалған ауаны пайдаланып жасайды, ал вакуумдық соленоидты клапан коммутатор болып жұмыс істейді.

Клапан ашық болған кезде, вакуум сору кубогына немесе вакуумдық сызыққа қосылады.

Клапан жабылған кезде вакуум кесіледі.

2. Вакуум мен атмосфераны ауыстыру

Таңдау кезінде клапан вакуумды қосады.

Дайындаманы босату үшін клапан атмосфераға ауысады, сондықтан сору тостауы тез арада соруды жоғалтады.

3.Энергетикалық үнемдеу

Энергияны үнемдейтін жүйелерде соленоидты клапан сығылған ауаны сығымдауды тоқтата алады, бір рет, вакуумдық деңгейге жеткенде, ауа шығынын азайтады.

4. Типалды қосымшалар

Палательдер сорғыштары

Автоматтандырылған құрастыру желілері (PLC басқаратын)

Роботқа арналған жүйелер
