Brand:
OLKSeries:
VF5120/VF5220/VF5320/VF5420/VF5520Position:
5/2 way,5/3 wayPort size:
RC3/8VF5000 электромагниттік клапан 5/2 жолды, 5/3 жолды Тікелей құбырлар түрі. Шпуль тесігі үйкелісті азайту, іске қосу қысымын азайту және қызмет ету мерзімін ұзарту үшін арнайы өңделген. Үлкен порт өлшемімен клапан жоғары ауа ағынын қамтамасыз етеді, бұл оны бірнеше жетектерді немесе орташадан үлкенге дейінгі цилиндрлерді басқаруға өте ыңғайлы етеді. VF5000 сериялы порт өлшемі 3/8.
Оның модульдік құрылымы орталықтандырылған ауамен жабдықтауға және құбырларды жеңілдетуге мүмкіндік беретін көп қабатты орнатуды қолдайды. Жоғары ағынды пневматикалық қолданбаларға арналған, DS/VF 3000 және 5000 сериялы электромагниттік клапандар әдетте өнеркәсіптік машиналар мен автоматтандырылған өндіріс желілерінде қолданылады.
· Жоғары ағын
· Құбырлар / Модульдік / Кеңістікті үнемдеу
· Өнеркәсіптік дәрежедегі төзімділік
|
Тапсырыс коды |
||||||
|
VF5 |
130 |
_ |
4 |
G |
B |
02 |
|
Үлгі |
клапан түрі |
|
Вольтаж |
сызық түрі |
манул |
порт өлшемі |
|
VF5000 электромагниттік клапан |

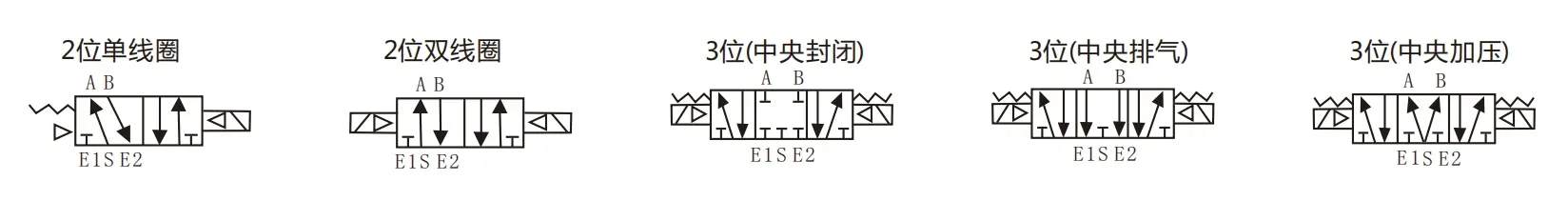

130: жалғыз соленоид 5/2 жол |
|
3:110VAC |
G: сызық түрі |
|
02:PT3/8 |
|
|
230: қос электромагниттік вентиль 5/2 жол |
|
4:220VAC |
D:Din түрі |
|
|
|
|
330C:қос электромагниттік 5/3жолды жабық орталық |
|
5:24VDC |
DZ:DZ жарықпен |
|
|
|
|
430E: қос электромагниттік 5/3 жолды шығару орталығы |
|
6:12В тұрақты ток |
|
|
|
|
|
530P: қос соленоидты клапан 5/3 жақты қысым орталығы |
|
|
|
|
|
|
Жалпы сипаттамалар |
|
|
Жұмыс ортасы |
Ауа |
|
Ою температурасы |
0-50℃ |
|
Майлау |
Қажет емес |
|
Қолмен қайта анықтау |
Бұрауышты құлыптау түрі |
|
Соққыға/дірілге төзімділік |
30G/5G (8,3--2000Гц) |
|
Қоршау |
Шаң өткізбейтін |
|
Үлгі |
позиция |
катушка |
кгс/см² (Мпа) |
Жауап беру уақыты (Ханым) |
Макс. Жұмыс жиілігі |
порт өлшемі |
Тиімді көлденең қима ауданым²(CV) |
кгс |
|

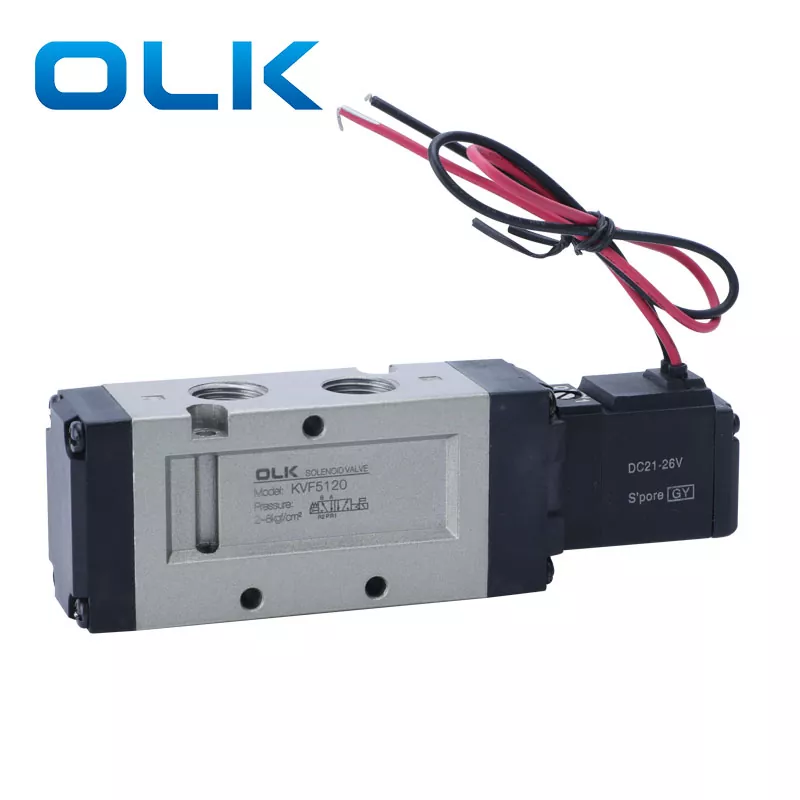

VF5120-□△B-02 |
2 позиция |
жалғыз әрекет |
1,5～9(0,15～0,8) |
≤30 мс |
5 |
PT3/8 |
45(2,5) |
0.38 |
|

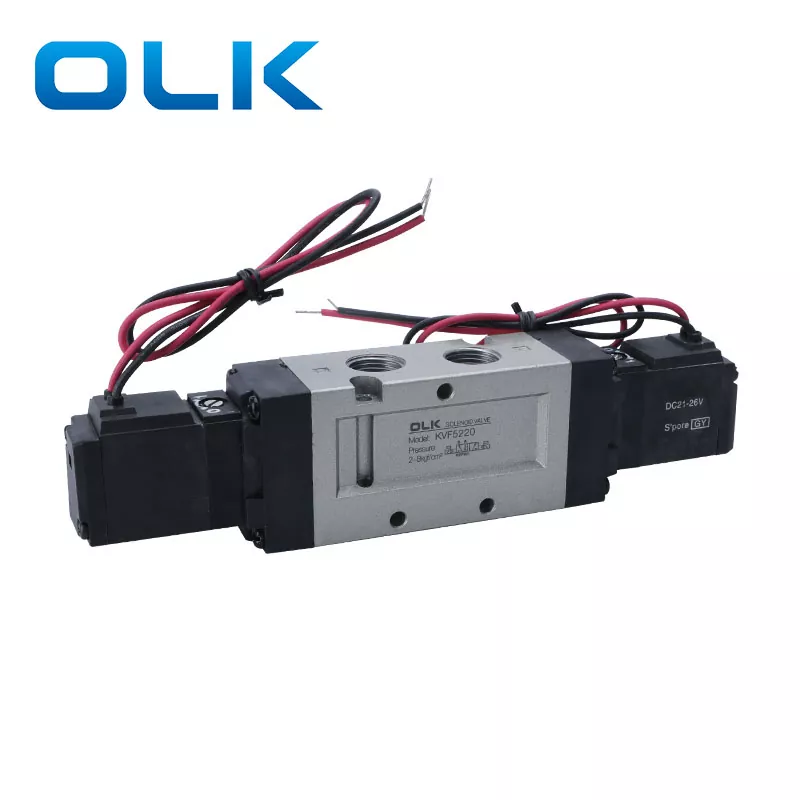

VF5220-□△B-02 |
2 позиция |
қос әрекет |
1~9(0,1~0,9) |
≤30 мс |
5 |
PT3/8 |
45(2,5) |
0.45 |
|
VF5320-□△B-02 |
3 позиция |
қос электромагниттік vlave5/3 жақты жабық орталық |
1~9(0,1~0,9) |
≤50 мс |
3 |
PT3/8 |
36(2) |
0.53 |
|

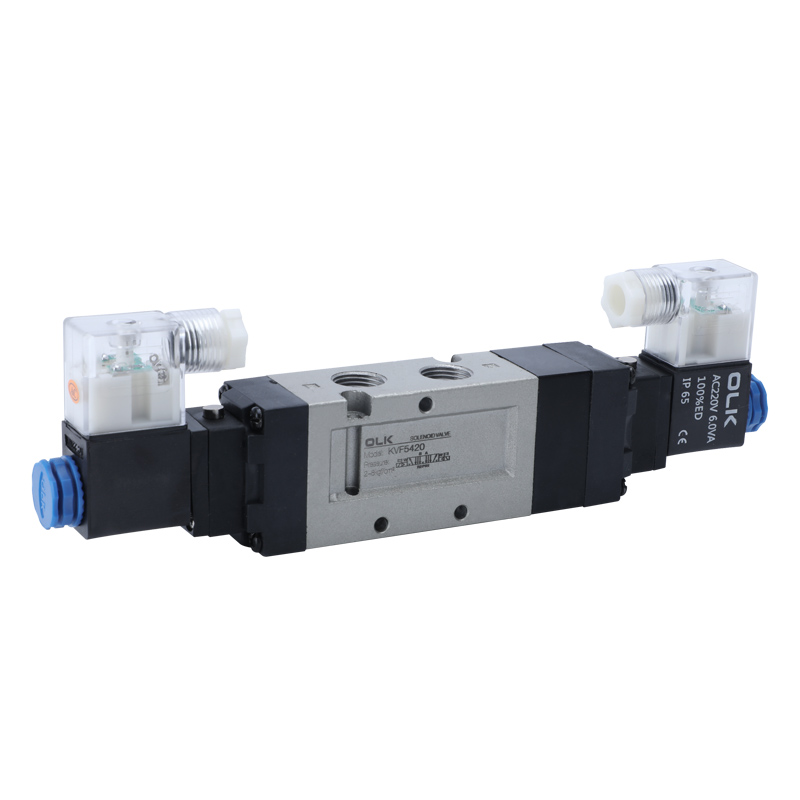

VF5420-□△B-02 |
3 позиция |
қос электромагниттік vlave5/3 жолды шығару орталығы |
1~9(0,1~0,9) |
≤50 мс |
3 |
PT3/8 |
41,4(2,3) |
0.53 |
|

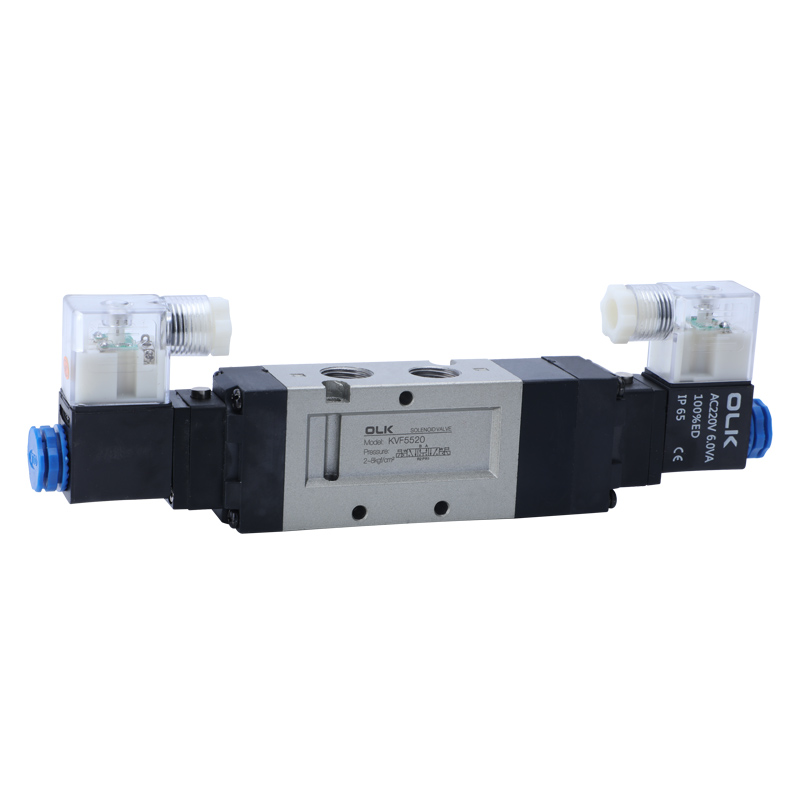

VF5520-□△B-02 |
3 позиция |
қос электромагниттік клапан 5/3 жақты қысым орталығы |
1~9(0,1~0,9) |
≤50 мс |
3 |
PT3/8 |
36(2) |
0.53 |
DS5000/VF5000 қандай үлгіні алмастыра алады?
DS5000 сол функциямен Кореядағы TPC ауыстыра алады, ал VF 5000 Жапониядағы SMC-ті сол функциямен алмастыра алады.
DS5000/VF5000 электромагниттік клапанының 5 жақты саптамасының диаметрі қандай?
DS5000/VF5000 жіп тесігі PT3/8
