Brand:
OLKSeries:
VF3130/VF3230/VF3330/VF3430/VF3530Port size:
RC1/4Position:
2 position 5 way/3 position 5 wayІшкі пилот VF3000 электромагниттік клапан 2 позиция 5 жол және 3 позиция 5 жол Тікелей құбыр түрі
Шпуль тесігі төмен үйкеліс, төмен іске қосу қысымы және ұзағырақ қызмет ету үшін арнайы өңдеу процесін пайдаланады. Үлкен порт өлшемі ортадан үлкенге дейінгі цилиндрлерді немесе бірнеше жетектерді басқаруға жарамды жоғары ауа ағынын қамтамасыз етеді.
Модульдік дизайн бірнеше клапандарға, орталықтандырылған ауамен жабдықтауға және қысқартылған құбырларға арналған коллекторды орнатуға мүмкіндік береді. DS/VF 3000 және 5000 сериялы электромагниттік клапан автоматтандырылған өндірістік желілер мен өнеркәсіптік машиналар үшін жоғары ағынды пневматикалық басқару жүйелерінде кеңінен қолданылады.
· Жоғары ағын
· Құбырлар / Модульдік / Кеңістікті үнемдеу
· Өнеркәсіптік дәрежедегі төзімділік
|
Тапсырыс коды |
||||||
|
VF3 |
130 |
_ |
4 |
G |
B |
02 |
|
Үлгі |
клапан түрі |
|
Вольтаж |
сызық түрі |
манул |
порт өлшемі |
|
VF3000 электромагниттік клапан |

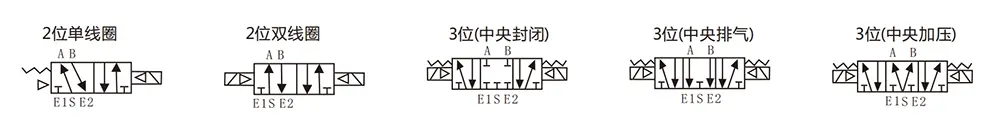

130: жалғыз соленоид 5/2 жол |
|
3:110VAC |
G: сызық түрі |
|
02: PT1/4 |
|
|
230: қос электромагниттік вентиль 5/2 жол |
|
4:220VAC |
D:Din түрі |
|
|
|
|
330C:қос электромагниттік 5/3жолды жабық орталық |
|
5:24VDC |
DZ:DZ жарықпен |
|
|
|
|
430E: қос электромагниттік 5/3 жолды шығару орталығы |
|
6:12В тұрақты ток |
|
|
|
|
|
530P: қос соленоидты клапан 5/3 жақты қысым орталығы |
|
|
|
|
|
|
Жалпы сипаттамалар |
|
|
Жұмыс ортасы |
Ауа |
|
Ою температурасы |
0-50℃ |
|
Майлау |
Қажет емес |
|
Қолмен қайта анықтау |
Бұрауышты құлыптау түрі |
|
Соққыға/дірілге төзімділік |
30G/5G (8,3--2000Гц) |
|
Қоршау |
Шаң өткізбейтін |
|
Үлгі |
позиция |
катушка |
кгс/см²(Мпа) |
Жауап беру уақыты (мс) |
Макс. Жұмыс жиілігі |
порт өлшемі |
Тиімді көлденең қима ауданым²(CV) |
кгс |
|
VF3130-□△B-02 |
2 позиция |
жалғыз әрекет |
1,5～9(0,15～0,8) |
≤30 мс |
5 |
PT1/4 |
17,1(0,95) |
0.21 |
|
VF3230-□△B-02 |
2 позиция |
қос әрекет |
1~9(0,1~0,9) |
≤30 мс |
5 |
PT1/4 |
17,1(0,95) |
0.29 |
|
VF3330-□△B-02 |
3 позиция |
қос электромагниттік vlave5/3 жақты жабық орталық |
1~9(0,1~0,9) |
≤50 мс |
3 |
PT1/4 |
13,5(0,75) |
0.42 |
|
VF3430-□△B-02 |
3 позиция |
қос электромагниттік vlave5/3 жолды шығару орталығы |
1~9(0,1~0,9) |
≤50 мс |
3 |
PT1/4 |
17,1(0,95) |
0.42 |
|
VF3530-□△B-02 |
3 позиция |
қос электромагниттік клапан 5/3 жақты қысым орталығы |
1~9(0,1~0,9) |
≤50 мс |
3 |
PT1/4 |
16,2(0,9) |
0.42 |
DS3000/VF3000 қандай үлгіні алмастыра алады?
DS3000 сол функциямен Кореядағы TPC ауыстыра алады, ал VF 3000 Жапониядағы SMC-ті сол функциямен алмастыра алады.
DS3000/VF3000 электромагниттік клапанының 5 жақты саптамасының диаметрі қандай?
DS3000/VF3000 жіп тесігі PT1/4
