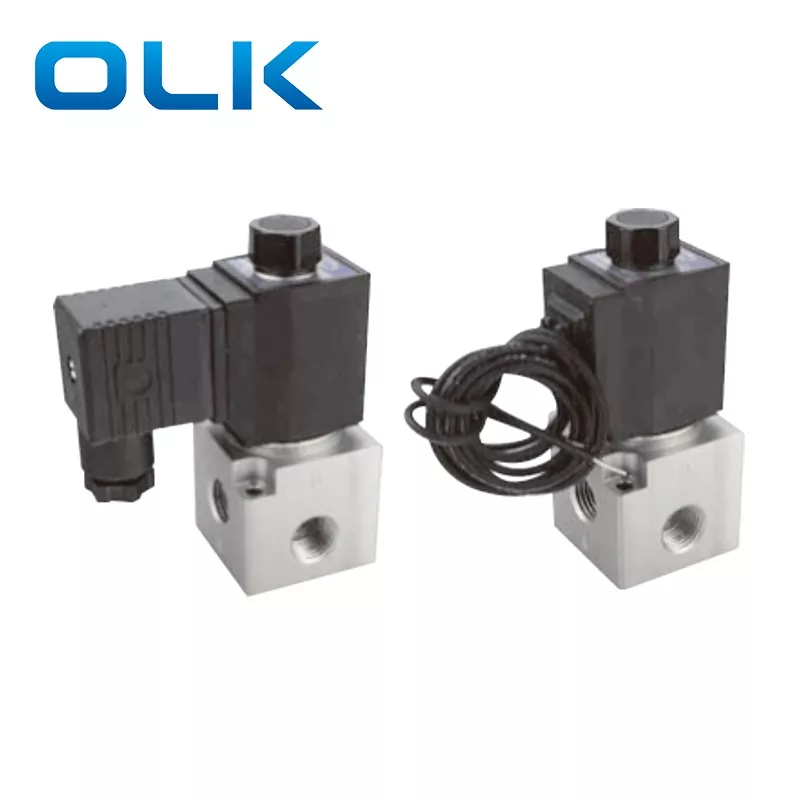

3V3 жоғары ағынды соленоидты клапан - бұл 2-позиция, тікелей әрекет ететін дизайны бар 3-позиция, жылдам әрекет ететін, ұшқыштарға қарағанда жылдам жауап беретін және жоғары коммутация жиілігін қамтамасыз етеді. Оның берік алюминийден жасалған қорытпалар денесі жоғары ауа ағынын және одан жоғары қысымды қолдайды және оны вакуумдық қосымшалармен де пайдалануға болады. Соленоидты катушкалар құрамына DC12V, DC24V, DC24V, AC110V немесе AC220V, тұрақты және сезімтал операцияны қамтамасыз етеді.
Бұл 3в3 жоғары ағынды соленоидты клапан 3 әдісі орташадан үлкен пневматикалық жүйелерге, әсіресе бірнеше цилиндрлер үшін, сонымен қатар жоғары ауа ағынын қажет ететін бірнеше цилиндрлер үшін жарамды. Әдетте жабық (NC), әдетте ашылады (жоқ), ал қос соленоидты конфигурациялар оны автоматтандыру желілеріне, орау машиналарына, басып шығару жабдықтарына және тамақ өңдеуге арналған техникаларға өте ыңғайлы етеді. Оның тез және дәл жауап беру оны 3v2 сияқты кішкене клапандардан ажыратады.
1. Сезімтал коммутацияланған құрылымдық құрылым.

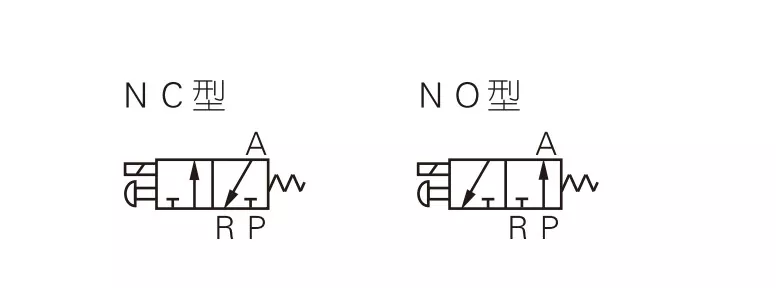

2. Жабық (NC) және әдетте ашық (Жоқ) түрлері бар.
3. Жақсы герметикалық және үлкен ағын үшін ыдысы бар дизайн.
4. Қажетті майлау қажет.
5. Оңай орнату және тестілеу үшін қолмен ауыстырылған.
6.Мәтіннің стандартты кернеуі опциялары бар.
|
Тапсырыс коды |
||||||||
|
3v |
3 |
- |
08 |
Ұйым |
A |
|
|
|
|
Улгі |
Код |
|
Порт мөлшері |
Актерлік түрі |
Стандартты кернеу |
Электрлік кіру |
Жіп түрі |
|
|
3V: 2 позиция 3 жол |
3: 3Серiштер |
|
08: G1 / 4 |
NC: әдетте жабық
|
Ж: AC220V |
Бос: Сіздің түріңіз |
Бос: G
|
|
|
|
|
|
|
Жоқ: әдетте ашылды |
B: DC24V |

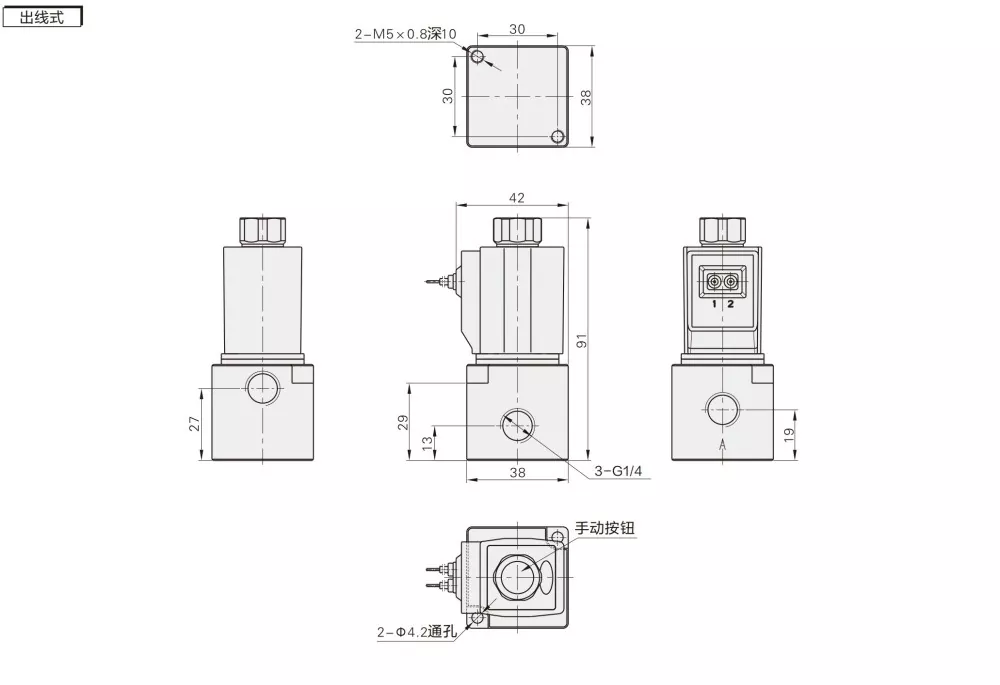

I: LINE түрі |
T: NPT |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
Улгі |
3В3-08 |
|
Жұмыс орны |
Ауа (40 мкм немесе одан жоғары сүзгіден өткен) |
|
Актерлік түрі |
Тікелей әрекет ету |
|
Порт мөлшері * |
Код |
|
Лауазымы |
2 позиция 3 жол |
|
Тиімді аймақ |
11 мм (CV = 0.62) |
|
Майлау |
Талап етілмейді |
|
Жұмыс қысымының диапазоны |
0 ~ 0,8 МПа (0 ~ 114 PSI) |
|
Дәлелдеу қысымы |
1,5 МПа (215 PSI) |
|
Жұмыс температурасы (℃) |
-20 ~ 70 |
|
Дене материалы |
Алюминий қорытпасы |
|
Стандартты кернеу |
AC220V AC110 Ac24V DC24V DC12V |
|
Кернеу диапазоны |
AC: ± 15% DC: ± 10% |
|
Қуатты тұтыну |
AC: 10VA DC: 6.5w |
|
Қорғау класы |
IP65 (DIN40050) |
|
Оқшаулау бағасы |
Б » |
|
32 |

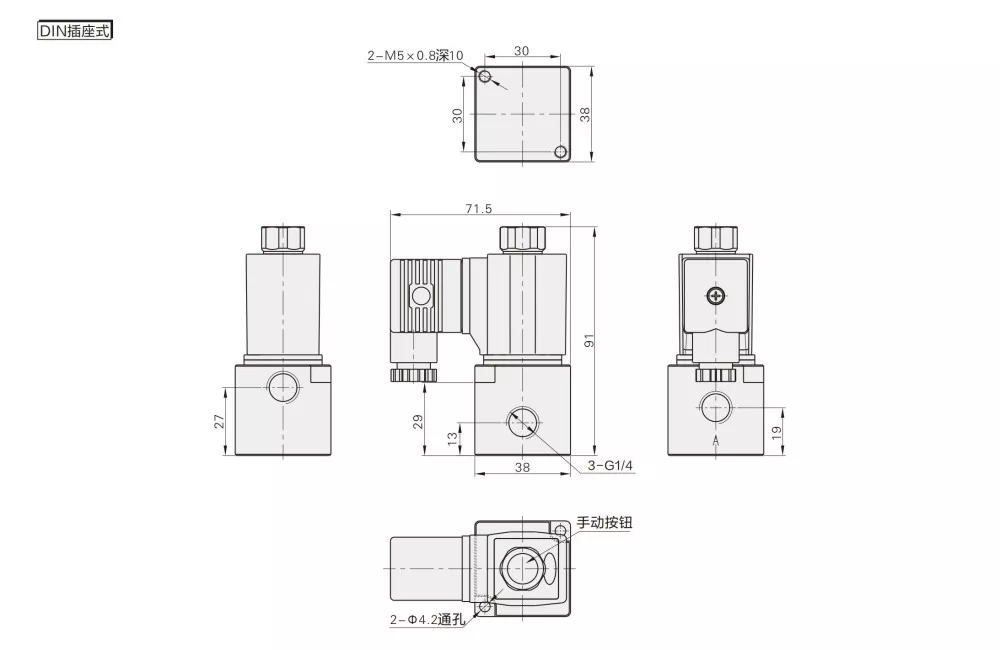

DIN Штепсель түрі / сызық түрі |
|
Мин.Көшіру уақыты |
0,05 сек |
|
Зат |
3В1-M5 / 3V-06 |
2V025-06 / 2V025-08 |
3В2-06 / 3В2-08 |
3В3-08 |
|
Жұмыс орны |
Ауа |
Ауа, су, май |
Ауа |
Ауа |
|
Бастапқы мемлекет: |
Ұйым |
Nc / no |
Жоқ / NC |
Жоқ / NC |
|
Асертау түрі |
Тікелей әрекет ету |
Тікелей әрекет ету |
Тікелей әрекет ету |
Тікелей әрекет ету |
|
Порт мөлшері |
M5; g1 / 8 |
G1 / 8; g1 / 4 |
G1 / 8; g1 / 4 |
G1 / 4 |
|
Лауазымы |
3 порты 2 позиция |
2 порты 2 позиция |
3 порты 2 позиция |
3 порты 2 позиция |
|
Майлау |
Талап етілмейді |
Талап етілмейді |
Талап етілмейді |
Талап етілмейді |
|
Жұмыс қысымы |
0-0,7 МПа |
0-0,7 МПа |
0-0,8 МПа |
0-0,8 МПа |
|
Дәлелдеу қысымы |
1.2 МПа |
1,5 МПа |
1.2 МПа |
1.2 МПа |
|
Айқай өлшемдері |
φ1.2 mm |
φ2.5 мм |
Φ3.2m / φφ3.4 мм |
Φ11 мм (үлкен ауа ағыны) |
С: 3V2 және 3V3 соленоид клапанының арасындағы қандай ерекшеліктер қандай?
Ж: 3В2: ортаңғы ағын, кішкентай пневматикалық басқару жүйесіне арналған костюм
3В3: Жоғары ағын, бірнеше цилиндрлерге арналған костюм немесе жоғары ағымды қосымшалар.
Құрылымның айырмашылығы: 3V3-де үлкен денесі бар және жоғары қысымды және ағып кетуі мүмкін.
С: 3v3 соленоидты клапан стендінің мөлшері дегеніміз не?
Ж: 3В3-08 Клапанның салмағы - 11 мм
С: OLK 3V3 қай өнімдерді ауыстыра алады?
A: OLK 3V3 AirTac 3V3 сериялы сериялы клапандарды бірдей функциямен және ұқсас сипаттамалармен алмастыра алады.
