3V 4V Манифольд клапаны

Егер ол 3V немесе 4V пневматикалық соленоид клапаны болса да, бір клапан түрінен басқа, біз де соленоидты клапандарды бірге қоюымыз мүмкін. Бұл 3V 4V-ді манифолд клапаны немесе соленоидты клапан негізі деп атайды.

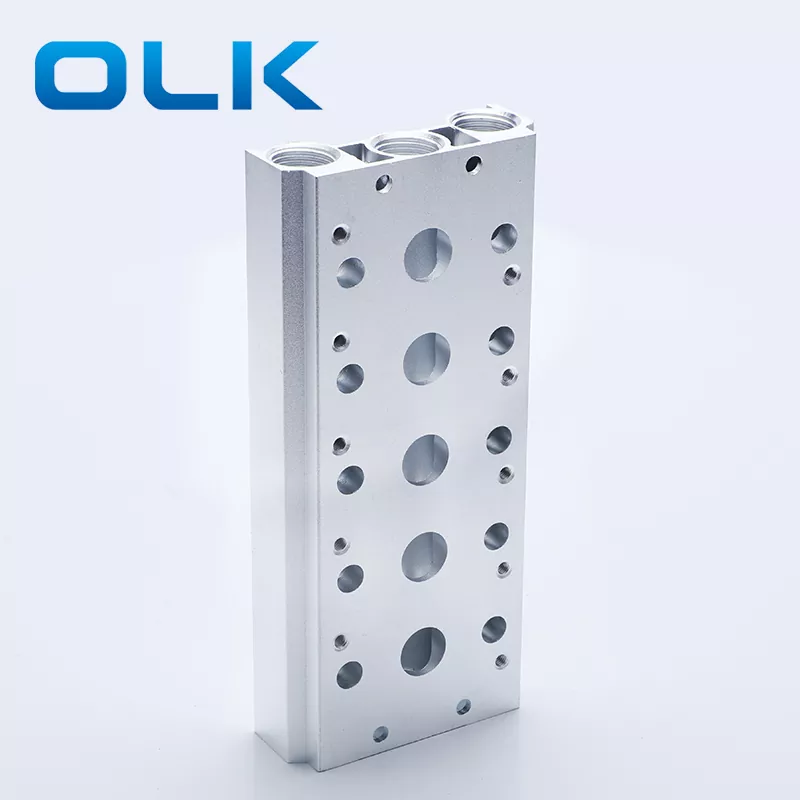

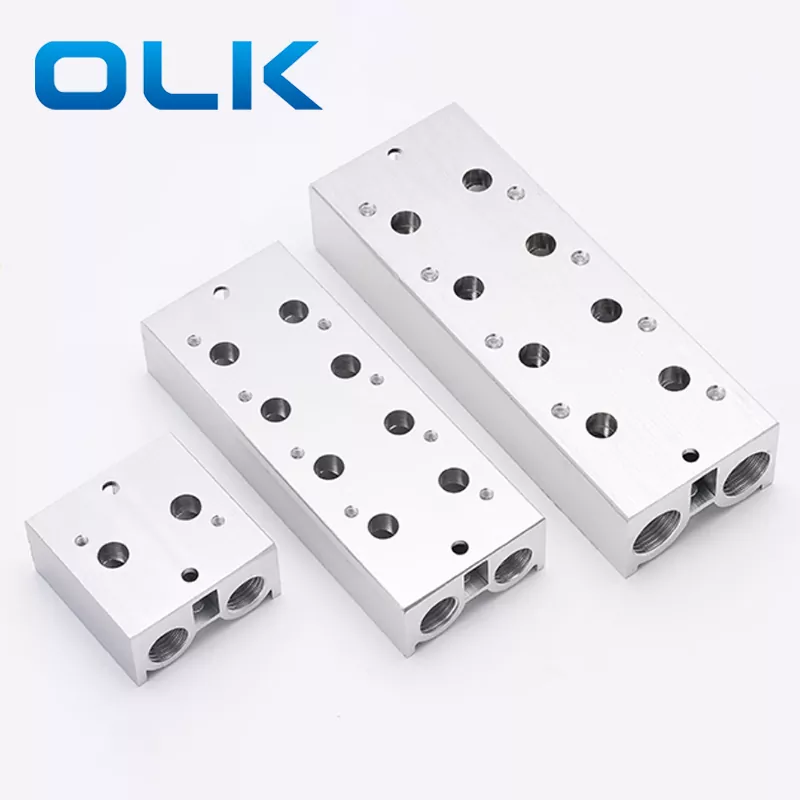

3V 4V Манифолд клапаны - бұл көптеген әуе жолдары бар табақ. Оның ықшам дизайны бар. Соленоидты клапан негізі Бус бігі бір жақты 2-ден 20-ға дейінгі пневматикалық соленоидты коллекторларды орната алады. Бірақ көпшіліктің позицияларының санын өзгерту мүмкін емес.

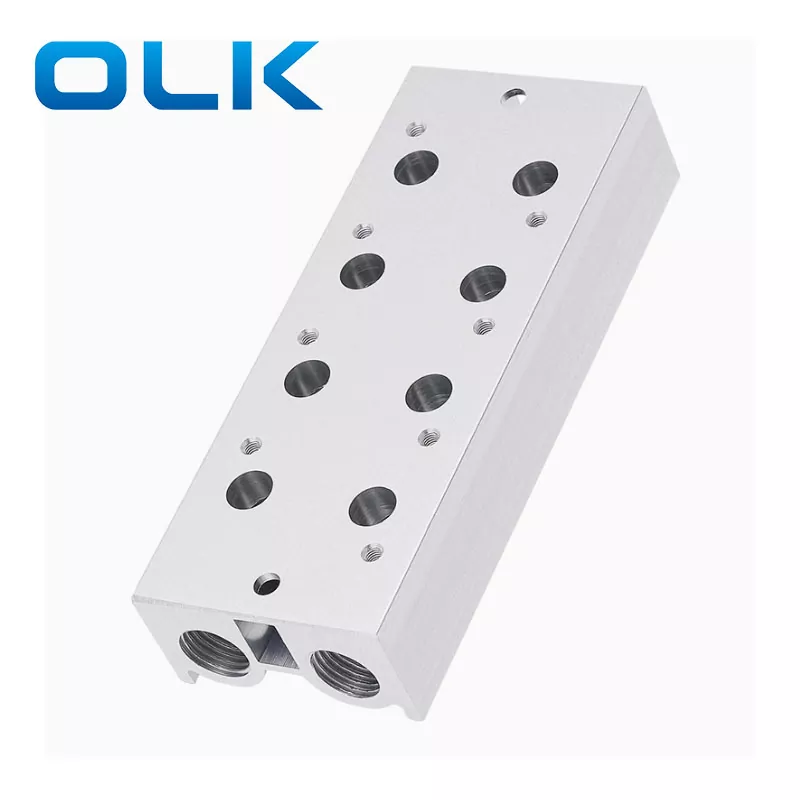

Барлық пневматикалық соленоидты коллекторлар бірдей ауа беру портымен (P порт) және шығарылатын портты (R порты) бөледі. 3v Манифолд клапанын, сол жағында бір ауа кіретін және бір ауа розеткасы бар. Екі штепсель оң жақта орнатылған. Оң жақта үш штепсель орнатылған.

Шығарылған портта силенуш немесе штепсельдік ұшты орната аламыз. Силенсеншіні қолданған кезде, кішкене тесіктердің бұғатталмағанына көз жеткізуіміз керек.

3V / 4V Манифольд соленоидты клапан өнім сипаттамасы:

1

2

3. Ол аралас және кеңеюге қабілетті, ал тұрақтылыққа ие, ерікті түрде біріктірілуге ​​немесе басқарылатын бағыттардың бірқатарын кеңейтуге мүмкіндік береді

Назар аударыңыз:

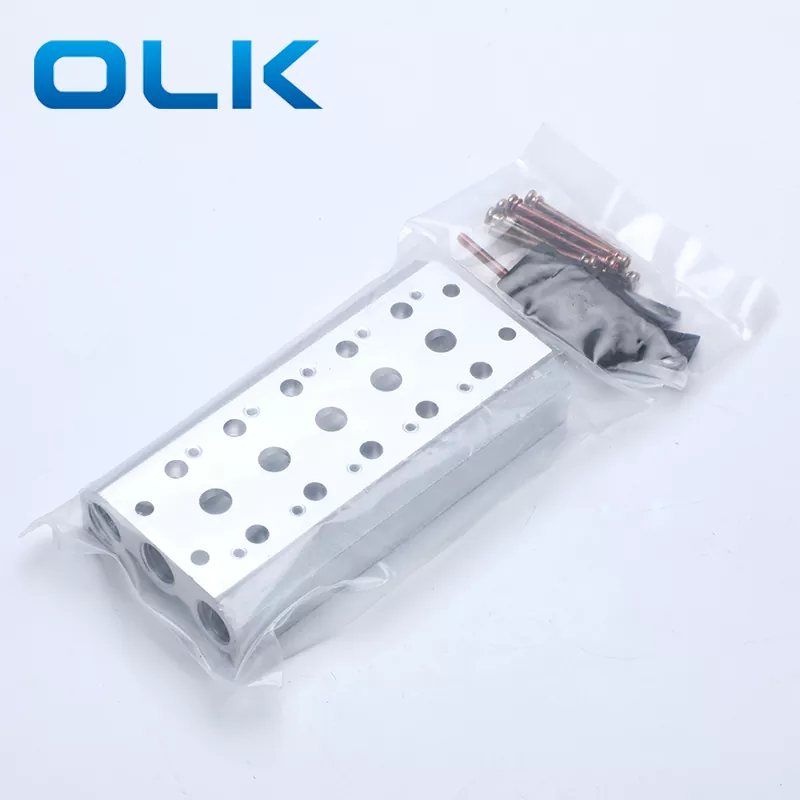

1.3V-Manifold соленоидты клапандар жинақтары құрамында көп қабатты, пломба және бұранда бар;

2.3В Соленоидты клапанның коллекторлар тақтайшаларында бос тақтайшалар мен бұранданы бар.

3. Қапшақты пневматикалық соленоидты клапан мен клапан тақтасы арасында орнатқан кезде, шығатын бөлік ауаның ағып кетуіне жол бермеу үшін төмен қаратып орнатылуы керек.

ЖҚС:

1.Н. Соленоид клапандарында бос плиталар функциясы қандай?

Пайдаланылмаған позицияларды жабыңыз: бос плитка клапанның коллекторында сақталған позицияларды қамту үшін пайдаланылады, онда соленоидты клапан орнатылмаған, ауа ағып кетуіне жол бермейді, ал шаң немесе қоқыстардың пайда болуы клапанды жинақтың жалпы ағынын қамтамасыз етеді. Бос плитада болашақта оңай кеңейтуге немесе қайта конфигурациялауға мүмкіндік береді

2. 3V 4V 4V клапанның құбыр түрлері қандай

Бір пневматикалық клапан немесе соленоидты клапанның негізгі бетіне арналған, сыртқы түтіктері бар құбырлардың екі түрі бар: тікелей құбырлар мен негізгі құбырлар.
