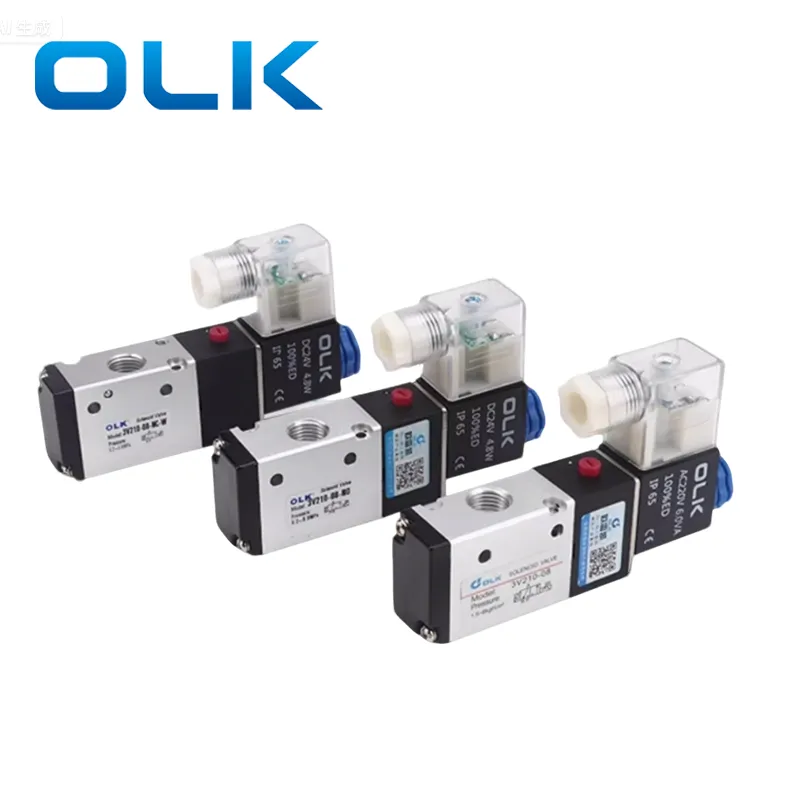

3V / 4V сыртқы пилоттық соленоидты клапанның сипаттамасы - 3В / 4В Соленоидты клапанның дене құрылымы, клапан корпусына жеке сыртқы бақылау көзін қажет етеді. Пневматикалық басқарудың позициялары әр түрлі брендтер арасында әр түрлі, ал кейбіреулері ұшқыштарда орналасқан. OLK «Клапан» корпусының P-портында орналасқан, ол порттан тыс, ол портта орналасқан, ол портта сатылымға қосылады. Бұл дизайн өте төмен қысыммен немесе тіпті вакуумдық жағдайларға сәйкес жұмыс істеуге мүмкіндік береді, бұл кеңейтілмейтін ауа, вакуум ортасы немесе вакуумдық жабдық, мысалы, вакуумдық жабдық, төмен қысымды пневматикалық цилиндрлер немесе жарылғыш атмосфера сияқты қосымша қысым жүйелері.
3V сыртқы ұшқыштар соленоидты клапан үшін сыртқы ұшқыш кіріс порттары клапан корпусындағы позициялар негізінде алдыңғы пилоттық және артқы ұшқышқа жіктеледі. Артқы ұшудың артықшылығы - ол соленоидты катушкаға тым тығыз жақын болудан аулақ болу үшін көп орын мен таза көрініс ұсынады.
Мүмкіндік: Вакуумдық немесе төмен қысымды жүйелерде қосымша басқару көзі қажет.
Ескерту:
Пилоттық портта позитивті қысым көзіне қосылуы керек!
Кірісті басқару үшін теріс қысыммен қосуға болады.
Ауыстыру бағыты үшін ауа жеткізілімі қажет.
|
Зат |
Сыртқы пилоттық порты |
Зат |
Сыртқы пилоттық порты |
|
3В110-М5 / 06 |
М5 |
4V110-M5 / 06 |
М5 |
|
3В120-06 / 08 |
4V120-M5 / 06 |
||
|
3В210-06 / 08 |
4V130 / M5 / 06 |
||
|
3В220-06 / 08 |
4V210-06 / 08 |
||
|
3В310-08 / 10 |
4V220-06 / 08 |
||
|
3В320-08 / 10 |
4V230-06 / 08 |
||
|
3В410-15 |
G1 / 8
|
4V310-08 / 10 |
|
|
3В420-15 |
4V320-08 / 10 |
||
|
|
|
4V330-08 / 10 |
|
|
|
|
4V410-15 |
G1 / 8 |
|
|
|
4v420-15 |
|
|
|
|
4V430-15 |
|
Сыртқы ұшқыш VS ішкі пилоттық соленоидты клапан: айырмашылықтар және қолдану сценарийлері |
|||
|
Зат |
Ішкі ұшқыш |
Сыртқы ұшқыш |
|
|
Әуе көзі |
Клапанның жеке P портын (кіріс) пилоттық ауа көзі ретінде қолданады |
Сыртқы порттан ауа көзін ұсынады |
|
|
Құрылымдық қарапайымдылығы |
Стандартты қосымшалар үшін қолданылатын қарапайым құрылым |
Сәл күрделі құрылым, сыртқы ауамен жабдықтауды қажет етеді |
|
|
Минуттық қысым |
Жұмыс істеу үшін ең аз қысым қажет (мысалы, 0.15-0.2 МПа) |
Өте төмен қысымда немесе тіпті вакуумдық жағдайда қолдануға болады |
|
|
Қолдану сценарийі |
Ауаның тұрақты қысымы бар ортаға қолайлы, мысалы, E.G., стандартталған зауыттық автоматтандыру жүйелері |
Тұрақсыз қысым жүйелеріне, вакуумдық орталарға немесе сыртқы пилоттық ауаны қажет ететін төмен қысым жүйелеріне өте ыңғайлы |
|
|
Сәтсіздіктің тәуекелі |
Егер кіріс қысымы жеткіліксіз болса, іске қосу мүмкін емес |
|
|
3V / 4V сыртқы пилоидты соленоидты клапандар үшін ұшқыш әуе портының мөлшері қандай?
3V және 4V үшін порттық порттың ең көп мөлшері m5.
3V / 4V Соленоидты клапан 400 сериясы - G1 / 8.
Қандай қосымшаларда 3V / 4V сыртқы ұшқыштарды соленоидты клапандар пайдаланылуы мүмкін?
Сыртқы бақылаудың сыртқы көзі қажет болғандықтан, сыртқы ұшқыштардың соленоидты клапандарын вакуумдық жабдық, төмен қысымды пневматикалық цилиндрлер және жарылғыш орталарда қолдануға болады
