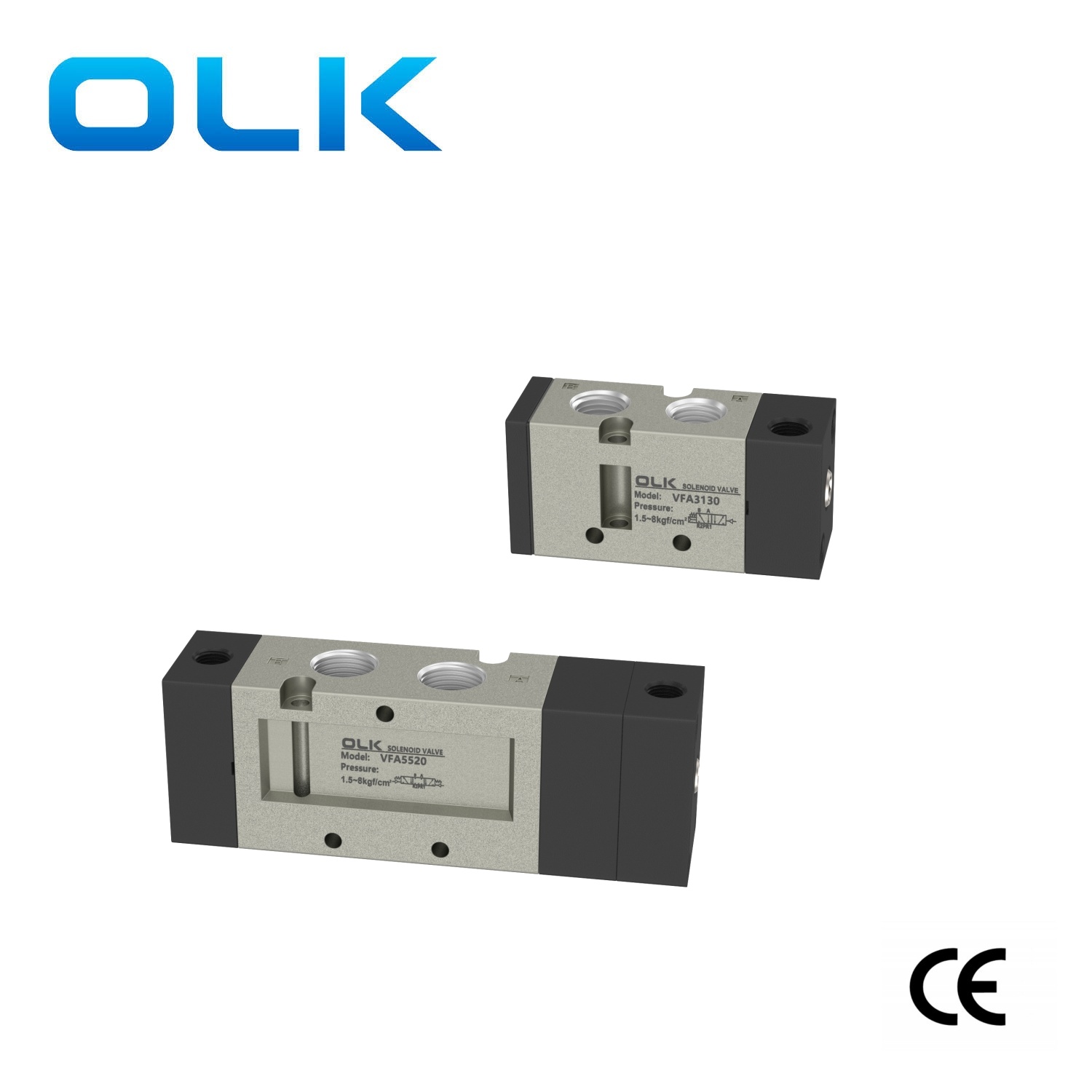

Ouleikai (OLK) VFA сериясының пневматикалық басқару клапандары ауа жолының үш нұсқасын ұсынады: екі жақты үш портты, екі жақты бес портты және үш жақты бес портты. Ауа ағынының бағытын өзгерту үшін клапанның өзегі пневматикалық қысыммен ауысады. Бұл пневматикалық қысым пилоттық қысым немесе сырттан қамтамасыз етілген басқару қысымы ретінде белгілі. VFA ауаны басқару клапанының корпусының интерфейстік жіптері саңылаусыз, ал клапан корпусының ішкі жағы тегіс. Ол тығыздағыш сақинаның қызмет ету мерзімін ұзартып, қоспаларды тиімді сүзу үшін 40 микрон сүзгі экранын пайдаланады.
VFA пневматикалық басқару клапаны газдың бағыты мен ағынын басқару үшін мұнай-химия, электр энергиясын өндіру, фармацевтика және т.б. сияқты әртүрлі өнеркәсіп салаларында кеңінен қолданылады. Сонымен қатар, оны сұйық құбырларды басқару, газ құбырларын басқару және автоматтандырылған өндірістік желіні басқару сияқты тапсырмалар үшін өнеркәсіптік автоматтандыру жүйелерінде де қолдануға болады.
СИМВОЛ:
Тапсырыс коды
VF3
130
4
G
B
02
СЕРИЯ
КАТУШТАР ЖӘНЕ ПОЗИЦИЯ
ВОЛЬТАЖ
ЖОЛ ТҮРІ
НҰСҚАУЛЫҚ
ПОРТ ӨЛШЕМІ
130:5/2 жолды жалғыз соленоидты клапан
3:110VAC
G:LINE TYPE
02: PT1/4
230:5/2 жолды қос соленоидты клапан
4:220VAC
D: FROM
330:5/2 жолды қос соленоидты клапан жабық орталық
5:24В тұрақты ток
DZ: ЖАРЫҚ БАР DIN
430:230:5/2 жақты қос соленоидты клапан шығару орталығы
6:12В тұрақты ток
530:230:5/2 жолды қос соленоидты клапан қысым орталығы
|
жұмыс ортасы |
Ауа (40 мкм астам сүзгі арқылы сүзіледі) |
|
Әрекет |
сыртқы ауаны басқару |
|
майлау |
қажетсіз |
|
Жұмыс қысымының диапазоны МПа(psi) |
0,15~0,9 |
|
үлгі |
Порт диаметрі |
позициялар саны |
Тиімді көлденең қиманың ауданы мм² (CV мәні) |
|
VFA3130-02 |
Кіріс=Шығу=PT1/4 Шығару=PT1/8 |
2 позиция 5 жол |
18(1) |
|
VFA3230-02 |
Кіріс=Шығу=PT1/4 Шығару=PT1/8 |
2 позиция 5 жол |
18(1) |
|
VFA3330-02 |
Кіріс=Шығу=PT1/4 Шығару=PT1/8 |
Үш позиция бес жол |
18(1) |
|
VFA3430-02 |
Кіріс=Шығу=PT1/4 Шығару=PT1/8 |
Үш позиция бес жол |
18(1) |
|
VFA3530-02 |
Кіріс=Шығу=PT1/4 Шығару=PT1/8 |
Үш позиция бес жол |
18(1) |
|
VFA5120-03 |
PT3/8 |
2 позиция 5 жол |
45(2,5) |
|
VFA5220-03 |
PT3/8 |
2 позиция 5 жол |
45(2,5) |
|
VFA5320-03 |
PT3/8 |
Үш позиция бес жол |
45(2,5) |
|
VFA5420-03 |
PT3/8 |
Үш позиция бес жол |
45(2,5) |
|
VFA5520-03 |
PT3/8 |
Үш позиция бес жол |
45(2,5) |
