Brand:
OLKSeries:
3AInitial State:
NO,NCPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

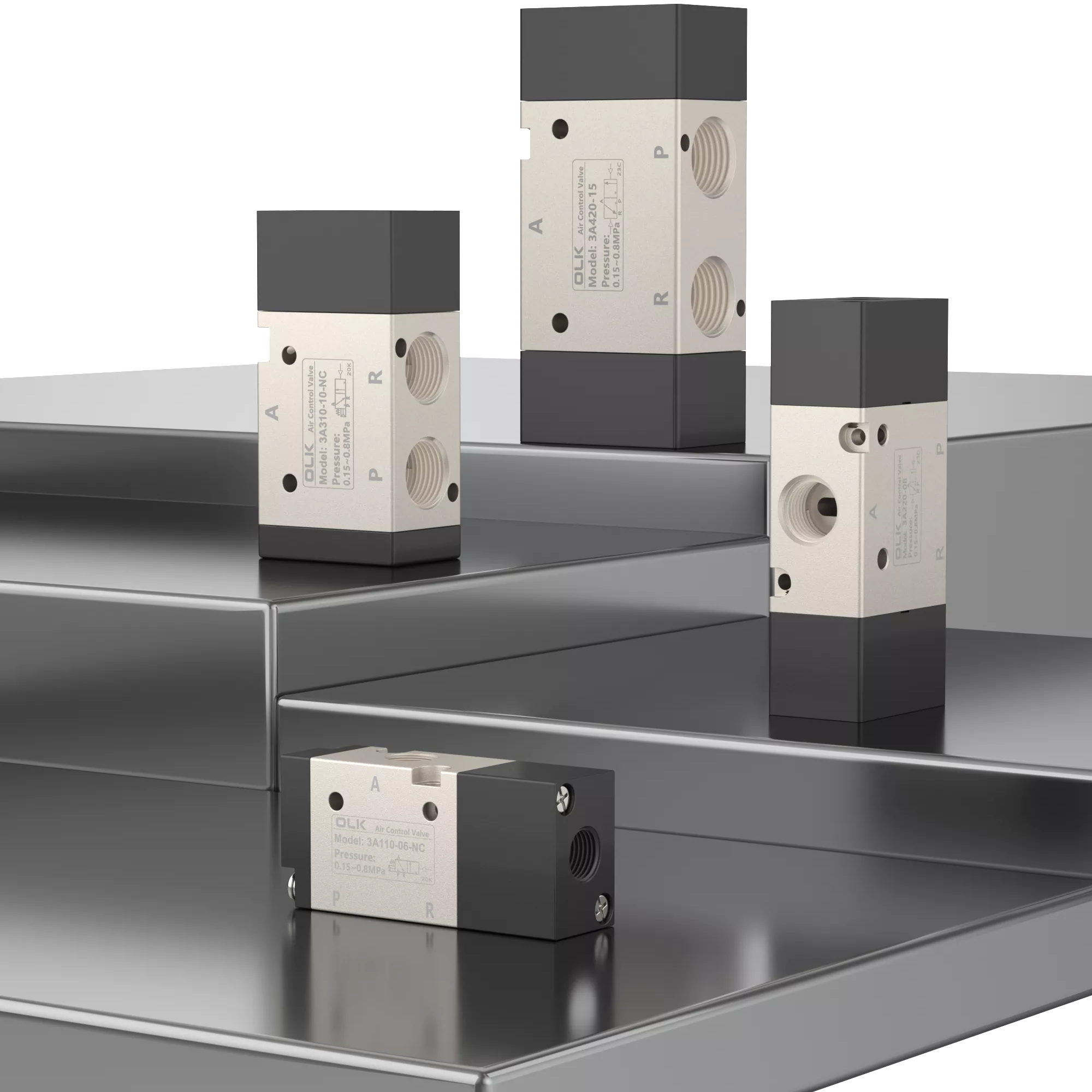

2 position 3 way3A сериялы ауаны басқару клапаны 3 жолды пневматикалық басқару сұйықтығының бағыттаушы клапаны жұмыс ортасы ретінде ауаға жарамды сұйықтықты бағыттайтын клапан болып табылады.
Өнімде серіппелі қалпына келтіру мүмкіндігі бар жалғыз басты басқару түрі және позицияны жады функциясы бар қос басты басқару түрі бар бастапқы ауа қысымы төмен.
Ішкі тесік арнайы технологиямен өңделеді, нәтижесінде үйкеліске төзімділігі төмен, маймен майлаудың қажеті жоқ, тұрақты қызмет мерзімі және ұзақ қызмет ету мерзімі.
Құрылым жеңіл және оңай орнатылады.
Ouleikai (OLK) өндірушілері клапанның әр түрлі бетін өңдеуге мүмкіндік беретін теңшелген клапан корпусының қызметтерін ұсынады.
3A сериялы ауаны реттейтін клапандар 3 жолды және ағынды реттеу клапандары орау автоматика жабдықтарында, роботтарды басқаруда, сығылған ауа жүйелерінде және басқа салаларда кеңінен қолданылады.
СИМВОЛ:
Тапсырыс коды
3А
3
10
08
ЖОҚ
МОДЕЛЬ
КОД
КЛАПАН ТҮРІ
ПОРТ ӨЛШЕМІ
АКТЕРЛІК ТҮРІ
3A:2 позициясы 3 жақты клапан
1:100 сериясы
10: бір актерлік
06:G1/8
ЖОҚ: Әдетте ашық
2:200 сериясы
20: қос әрекет
08: G1/4
NC: Әдетте жақын
3:300 сериясы
10:G3/8

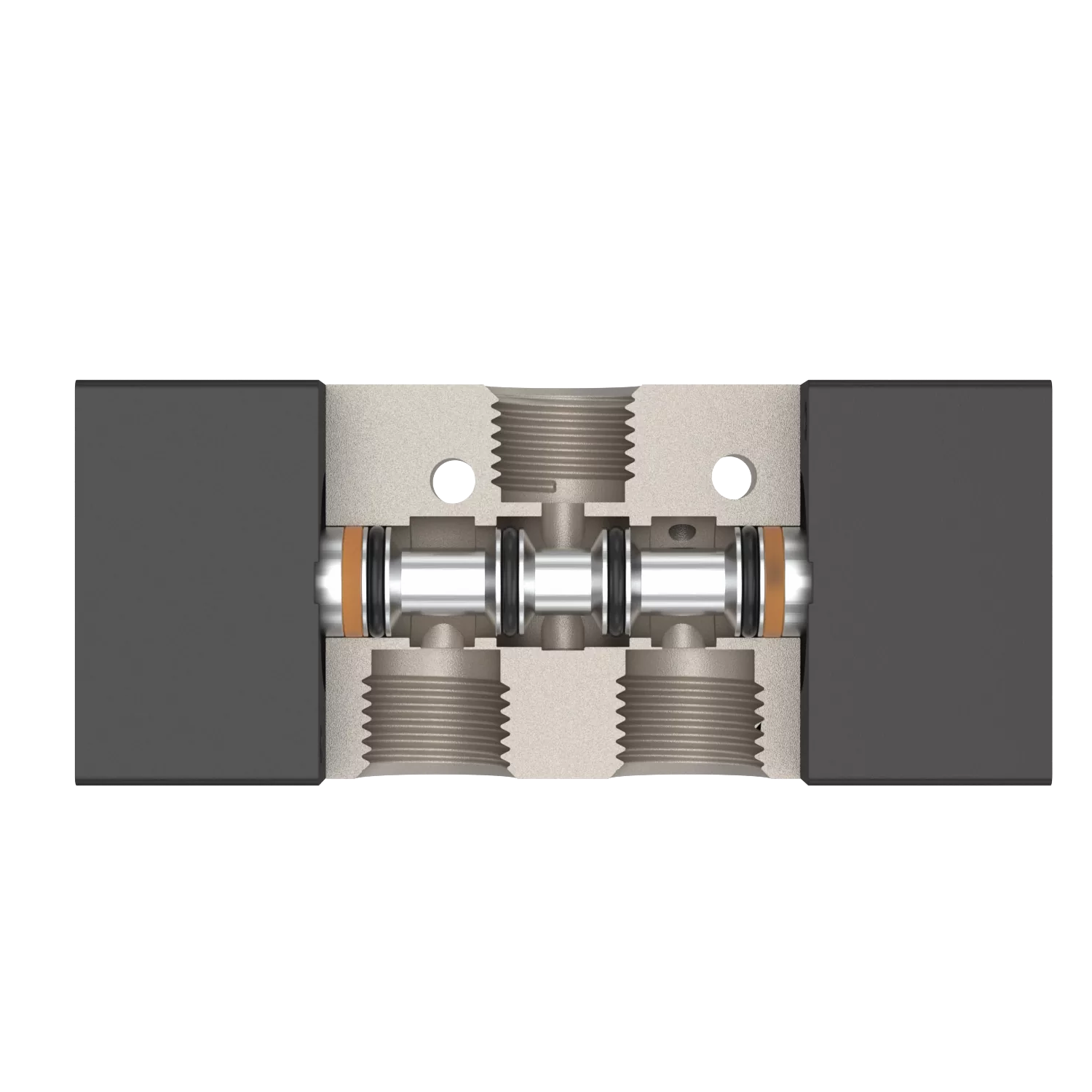

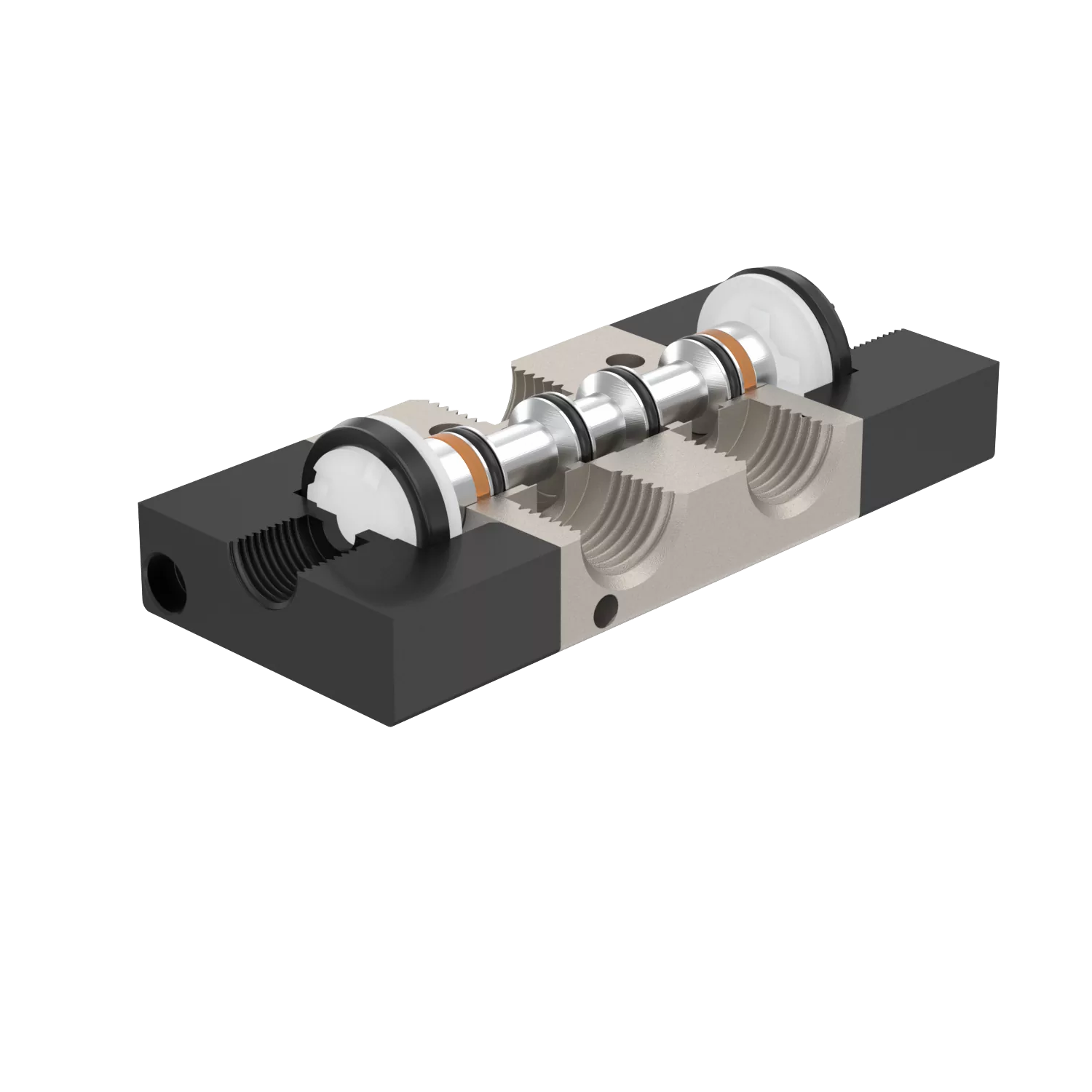

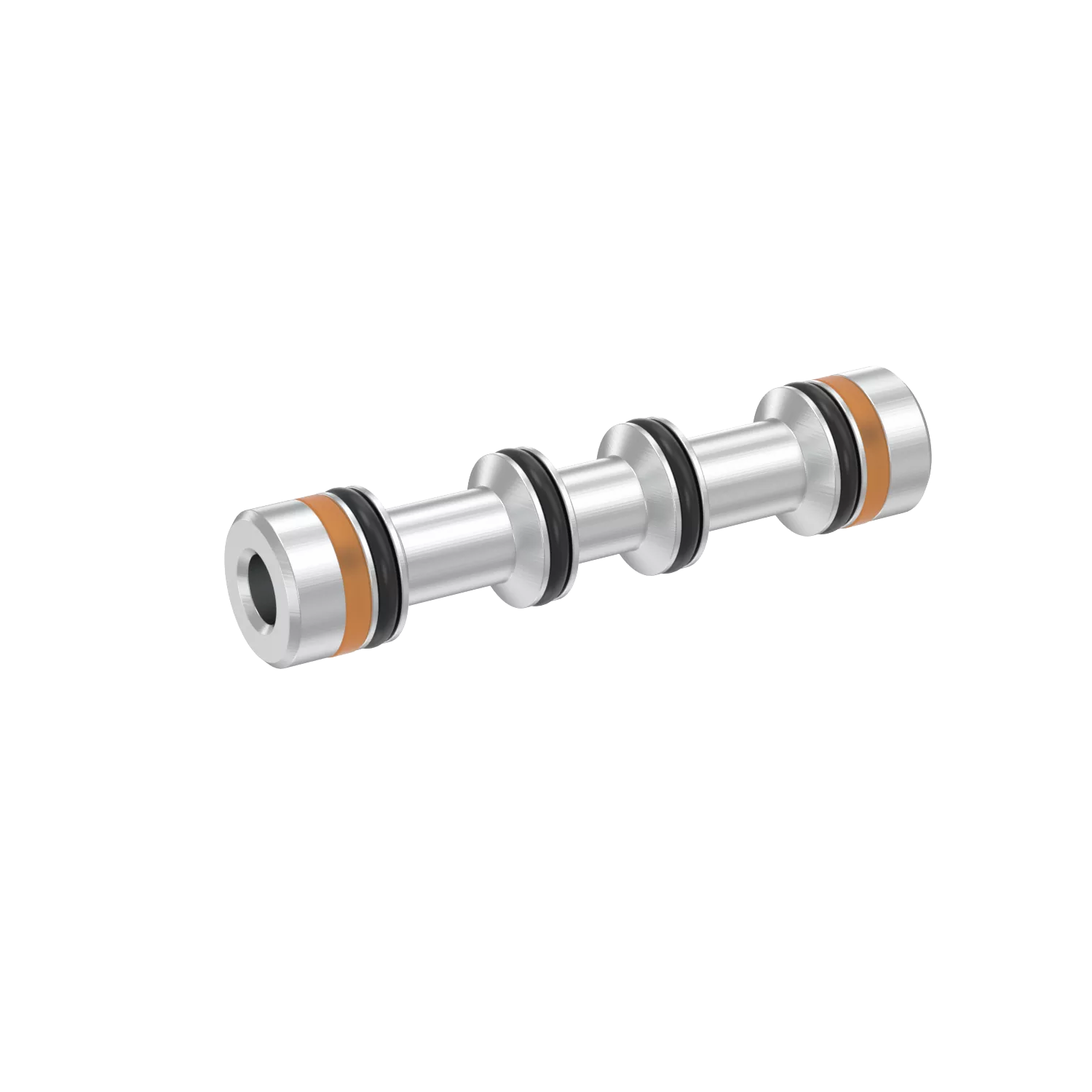

1. Тамаша тығыздағыш және жауап беретін өнімділігі бар поршеньдік құрылым.
2. Жад функциясы бар қос басты пневматикалық басқару.
3. Арнайы әдістермен өңделген ішкі тесіктер, нәтижесінде төмен үйкеліс кедергісі, төмен іске қосу қысымы және ұзартылған қызмет мерзімі.
4. Майлауды қажет етпейді.
5. Бірнеше орнату орнымен оңай орнату.
6. Орнату кеңістігін үнемдей отырып, негіздік клапан жинағымен біріктіруге болады.
|
жұмыс ортасы |
Ауа (40 мкм астам сүзгі арқылы сүзіледі) |
|
Әрекет |
сыртқы ауаны басқару |
|
майлау |
қажетсіз |
|
Жұмыс қысымының диапазоны МПа(psi) |
0,15~0,8(21~114) |
|
Кепілдендірілген қысымға төзімділік |
1,5МПа (215psi) |
|
Жұмыс температурасы °C |
-20~70 |
|
Максималды жұмыс жиілігі |
5 рет/секунд |
|
Дене материалы |
алюминий қорытпасы |
|
үлгі |
Порт диаметрі |
позициялар саны |
Тиімді көлденең қиманың ауданы мм² (CV мәні) |
|
3A110-M5 |
M5 |
Екі позиция үш жол |
5,5(0,3) |
|
3A120-M5 |
M5 |
Екі позиция үш жол |
5,5(0,3) |
|

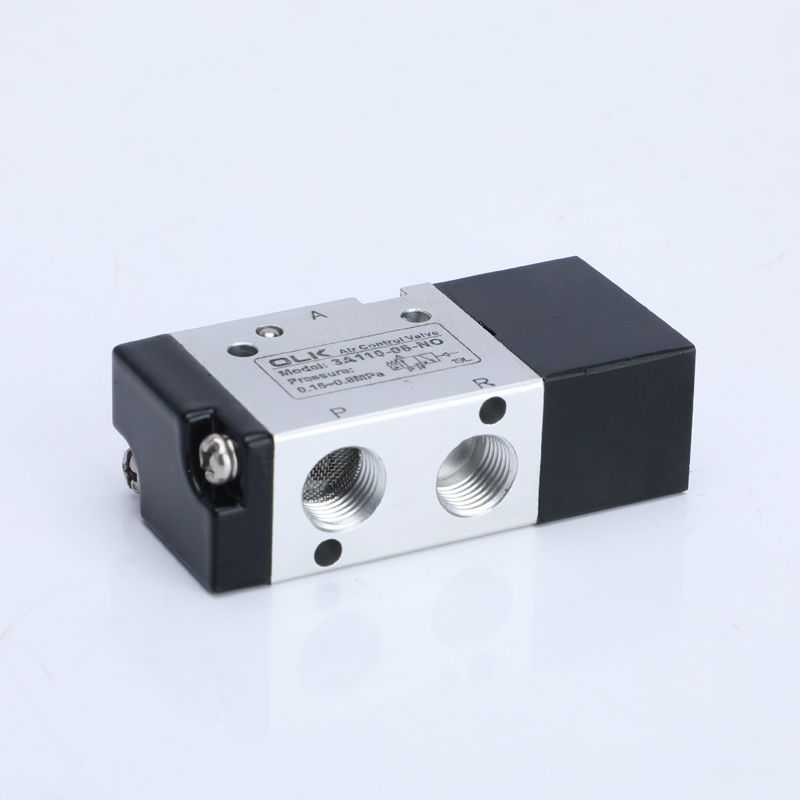

3A110-06 |
G1/8 |
Екі позиция үш жол |
12,0(0,67) |
|
3A120-06 |
G1/8 |
Екі позиция үш жол |
12,0(0,67) |
|

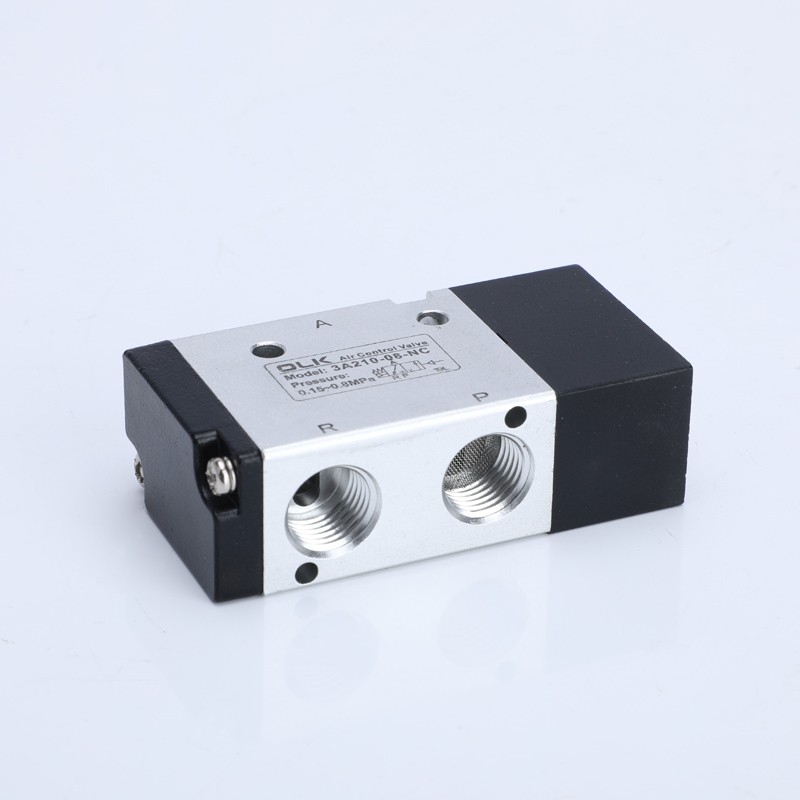

3A210-06 |
G1/8 |
Екі позиция үш жол |
14,0(0,7) |
|
3A220-06 |
G1/8 |
Екі позиция үш жол |
14,0(0,7) |
|

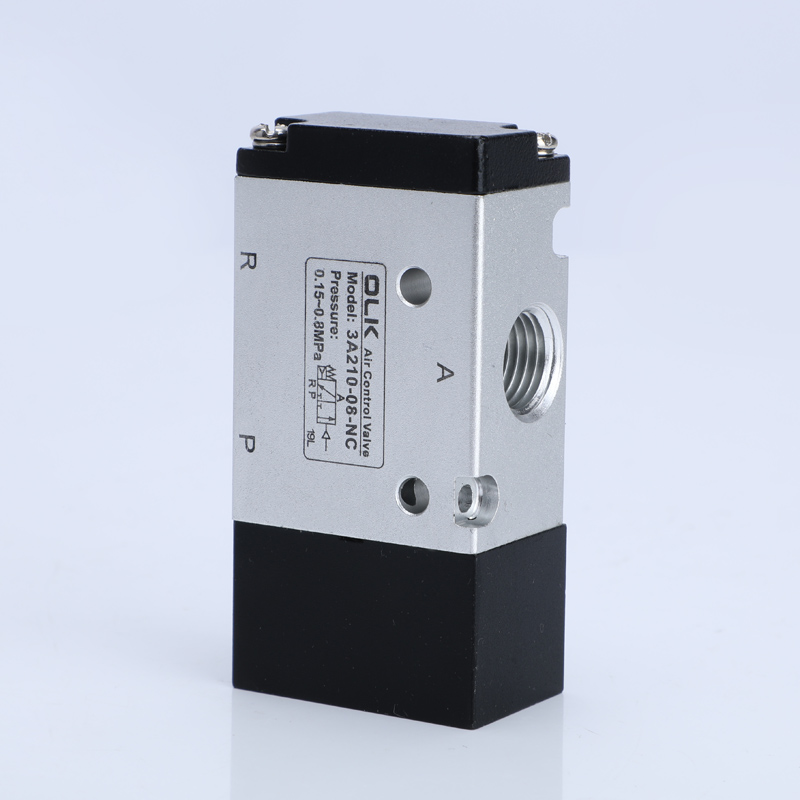

3A210-08 |
G1/4 |
Екі позиция үш жол |
16,0(0,89) |
|
3A220-08 |
G1/4 |
Екі позиция үш жол |
16,0(0,89) |
|
3A310-08 |
G1/4 |
Екі позиция үш жол |
25,0(1,39) |
|
3A320-08 |
G1/4 |
Екі позиция үш жол |
25,0(1,39) |
|
3A310-10 |
G3/8 |
Екі позиция үш жол |
30,0(1,67) |
|
3A320-10 |
G3/8 |
Екі позиция үш жол |
30,0(1,67) |
|
3A410-15 |
G1/2 |
Екі позиция үш жол |
50,0(2,79) |
|
3A420-15 |
G1/2 |
Екі позиция үш жол |
50,0(2,79) |
Жиі қойылатын сұрақтар:
3A сериясын ЖОҚ немесе NC өрісіне өзгертуге болады ма?
Өзін-өзі ауыстыру әдетте ұсынылмайды, өйткені NO/NC құрылымдық айырмашылықтары кесуге, серіппе бағдарына және т.б.
Ұсыныстар: Тапсырыс беру кезінде ЖОҚ немесе NC таңдауын алып тастаңыз
Модельді өзгерту қажет болса, сенімділікті қамтамасыз ету үшін клапанның корпусын ауыстыруға немесе бүкіл клапанды ауыстыруға болады.
3A сериялы пневматикалық клапан NO/NC электромагниттік клапан NO/NC дегенді білдіреді ме?
Мағынасы сәйкес:ЖОҚ=әдетте ашық /NC=қалыпты жабық
Дегенмен, пневматикалық басқару клапаны ауа қысымы сигналымен жұмыс істейді, ал электромагниттік клапан катушканың соленоидтық күшімен жұмыс істейді. Екі қағида екі түрлі.
3A NO/NC сериясы CE сертификатын қолдай ма?
OLK: CE (EMC+LVD) сертификатында қол жетімді

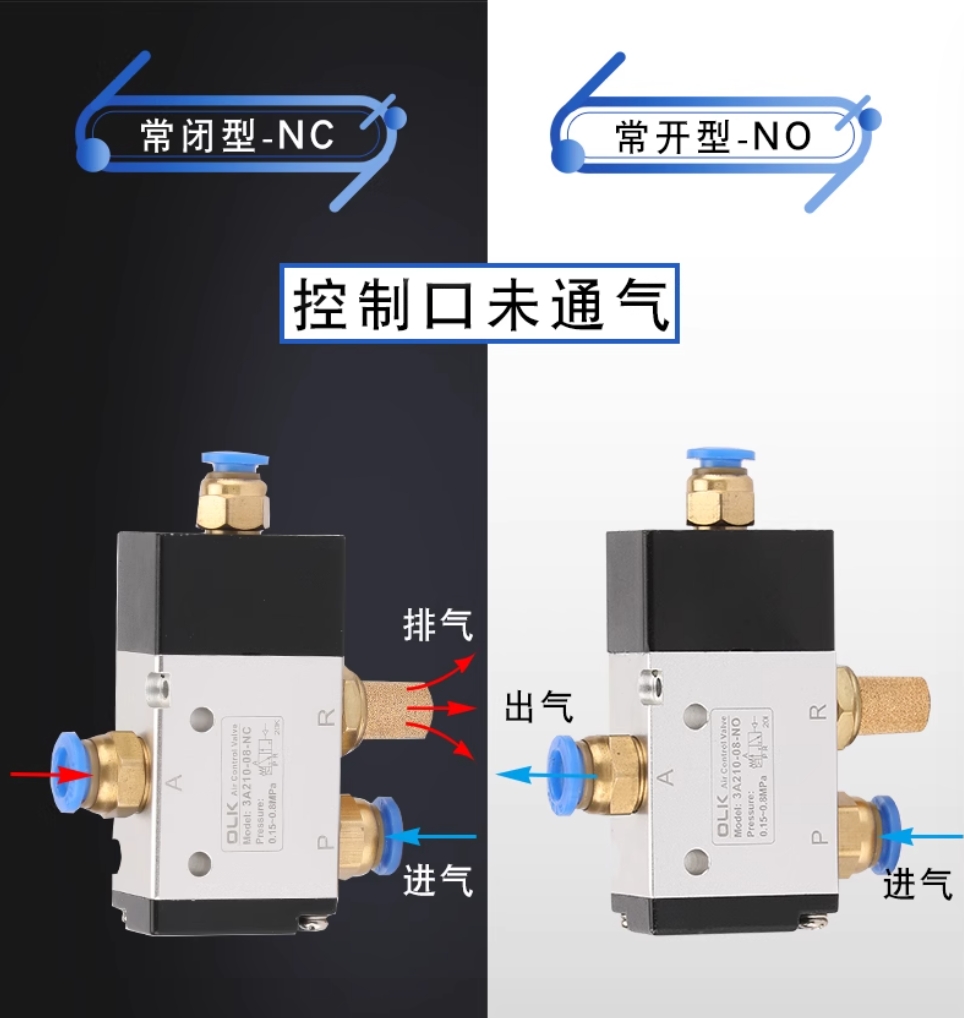

3А сериясының NO мен NC арасындағы айырмашылық неде?
NC (әдетте жабық): клапан ауа болмаған кезде жабылады және оны сигнал/ауа қысымы арқылы басқарғаннан кейін ғана ашуға болады.
ЖОҚ (әдетте ашық): клапан тыныс алмаған кезде табиғи түрде ашық тұрады және сигнал алғаннан кейін жабылады.
