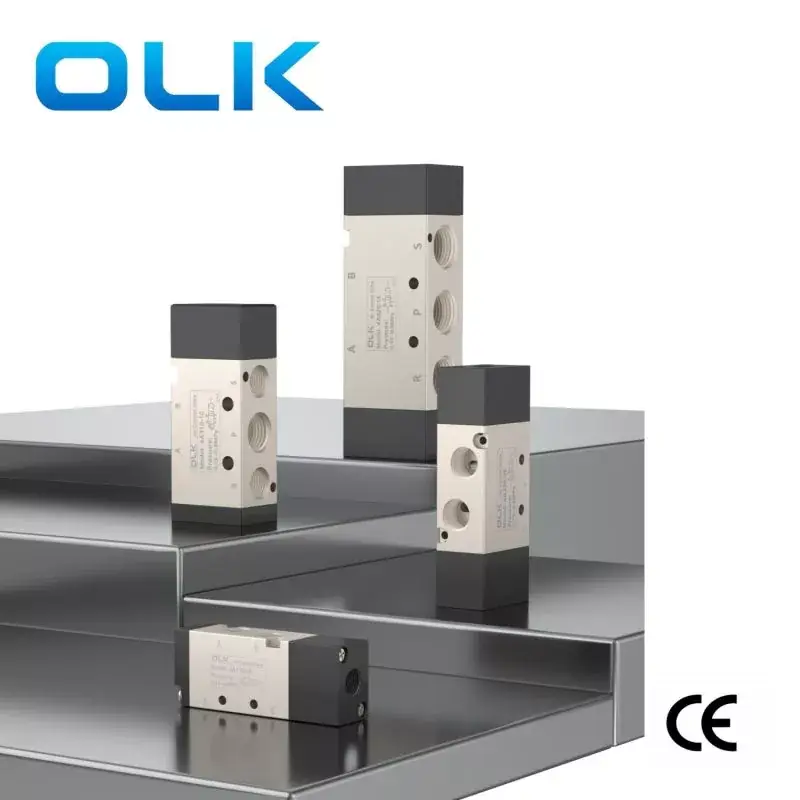

Ouleikai (OLK) 4A сериялы ауаны басқару клапаны 5 Way әртүрлі сұйықтықтарды басқаруға және ауыстыруға мүмкіндік береді және қос әрекетті цилиндрлерді басқара алады. 4A сериясы ауамен басқарылады, бұл газды басқарудың тұрақтылығы мен дәлдігіне кепілдік беру үшін жылдам жауап беру жылдамдығы мен дәл жұмысты қамтамасыз етеді. Өнімнің қызмет ету мерзімі мен қауіпсіздігіне әсер етпеу үшін бұл өнімді көрсетілген ауқымнан асатын жағдайларда пайдалануға қатаң тыйым салынады.
СИМВОЛ:
Тапсырыс коды
4A
1
10
06
МОДЕЛЬ
КОД
КЛАПАН ТҮРІ
ПОРТ ӨЛШЕМІ
4A: 2 позициясы 5 жолды клапан/3 позиция 5 жолды клапан
1:100 сериясы
10: Бір электромагниттік 5/2 жол
M5:M5X0,8
2:200 сериясы
20: Қос соленоидты клапан 5/2 жол
06: G1/8
3:300 сериясы
30C: Қос соленоидты клапан 5/3 жақты жабық орталық
08: G1/4
4:400 сериясы
30E: Қос соленоидты клапан 5/3 жақты шығару орталығы
10:G3/8
30P: Қос соленоидты клапан 5/3 жақты қысым орталығы
15:G1/2

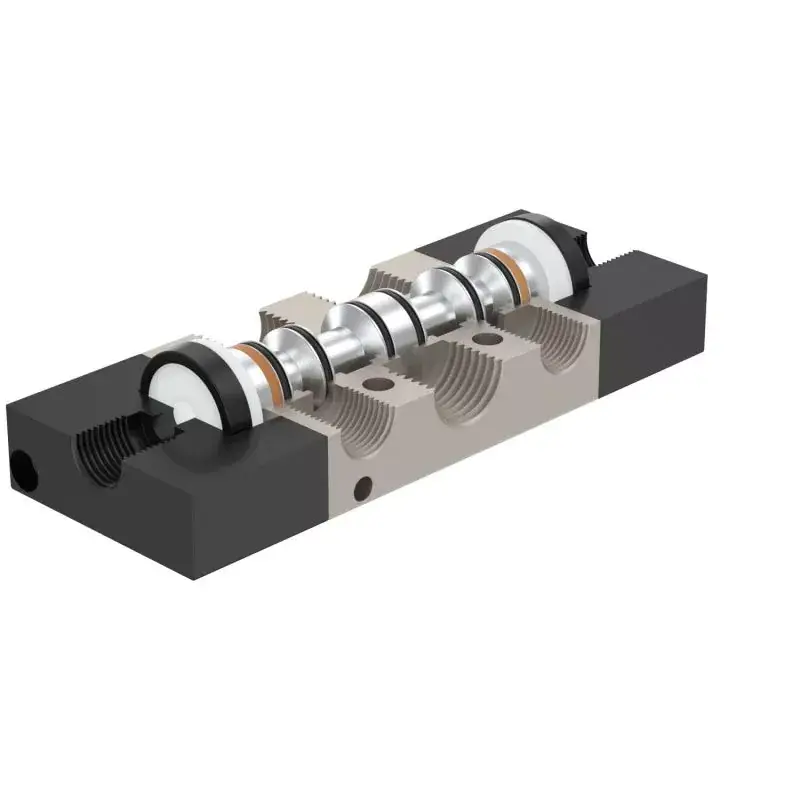

1. Поршеньдік құрылым, тамаша тығыздау, жауап беретін реакция;
2. Үш позициялы электромагниттік клапандар таңдау үшін үш орталық функцияны ұсынады;
3. Екі басты екі позициялы пневматикалық клапандар жады функциясымен ерекшеленеді;
4. Ішкі саңылау арнайы техникамен өңделеді, нәтижесінде үйкеліске төзімділігі төмен, іске қосу қысымы төмен, қызмет мерзімі ұзақ болады;
5. Маймен майлаудың қажеті жоқ;
6. Орнату орнын үнемдей отырып, клапан тобын құру үшін негізмен біріктіруге болады.
|
жұмыс ортасы |
Ауа (40 мкм астам сүзгі арқылы сүзіледі) |
|
Әрекет |
сыртқы ауаны басқару |
|
майлау |
қажетсіз |
|
Жұмыс қысымының диапазоны МПа(psi) |
0,15~0,8(21~114) |
|
Кепілдендірілген қысымға төзімділік |
1,5МПа (215psi) |
|
Жұмыс температурасы °C |
-20~70 |
|
Дене материалы |
алюминий қорытпасы |
|
үлгі |
Порт диаметрі |
позициялар саны |
ең жоғары жұмыс жиілігі |
Тиімді көлденең қиманың ауданы мм² (CV мәні) |
|
4A110-M5 |
M5 |
2 позиция 5 жол |
5 рет/секунд |
5,5(0,31) |
|
4A120-M5 |
M5 |
2 позиция 5 жол |
5 рет/секунд |
5,5(0,31) |
|
4A130C-M5 |
M5 |
Үш позиция бес жол |
3 рет/секунд |
5,0(0,28) |
|
4A130E-M5 |
M5 |
Үш позиция бес жол |
3 рет/секунд |
5,0(0,28) |
|
4A130P-M5 |
M5 |
Үш позиция бес жол |
3 рет/секунд |
5,0(0,28) |
|

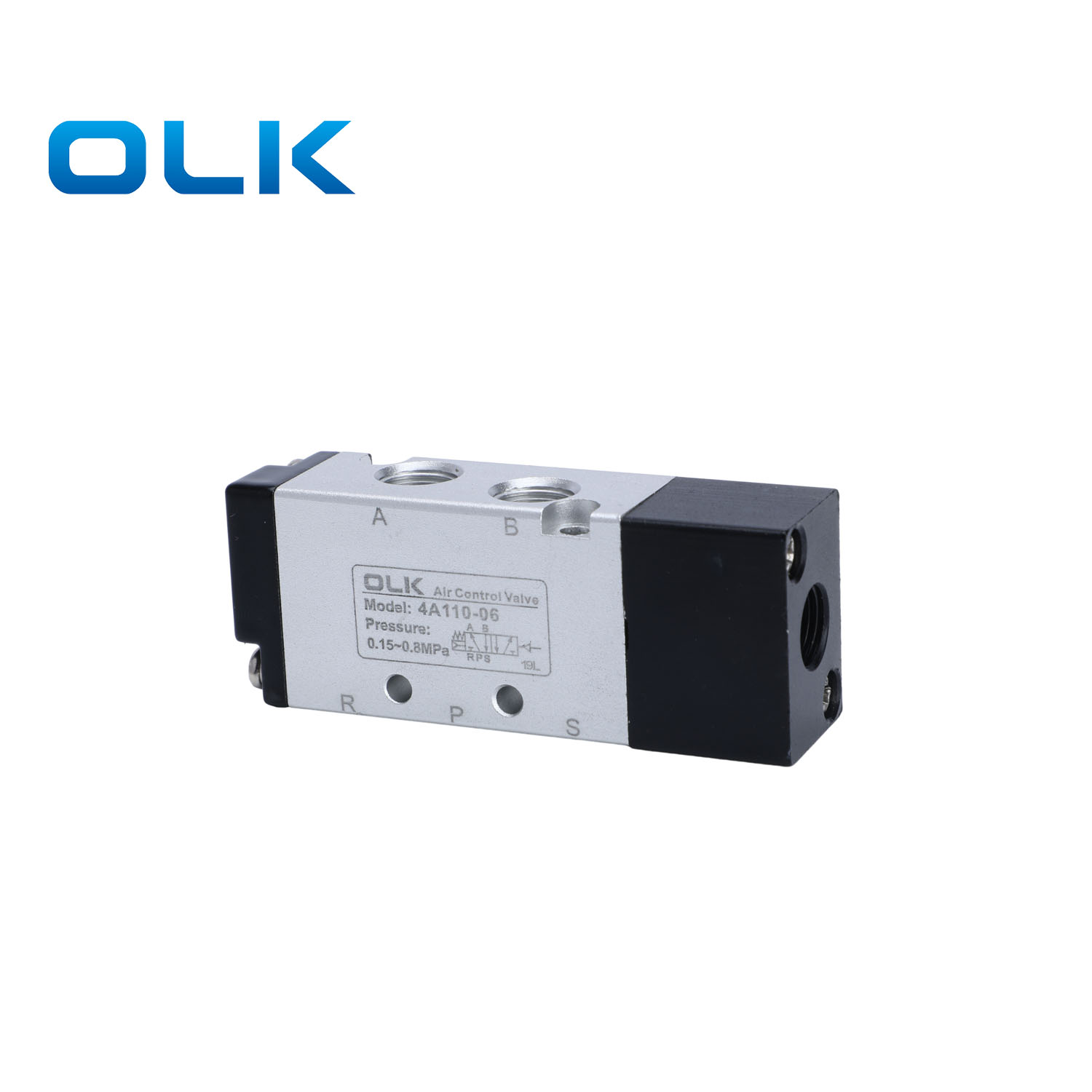

4A110-06 |
G1/8 |
2 позиция 5 жол |
5 рет/секунд |
12,0(0,67) |
|

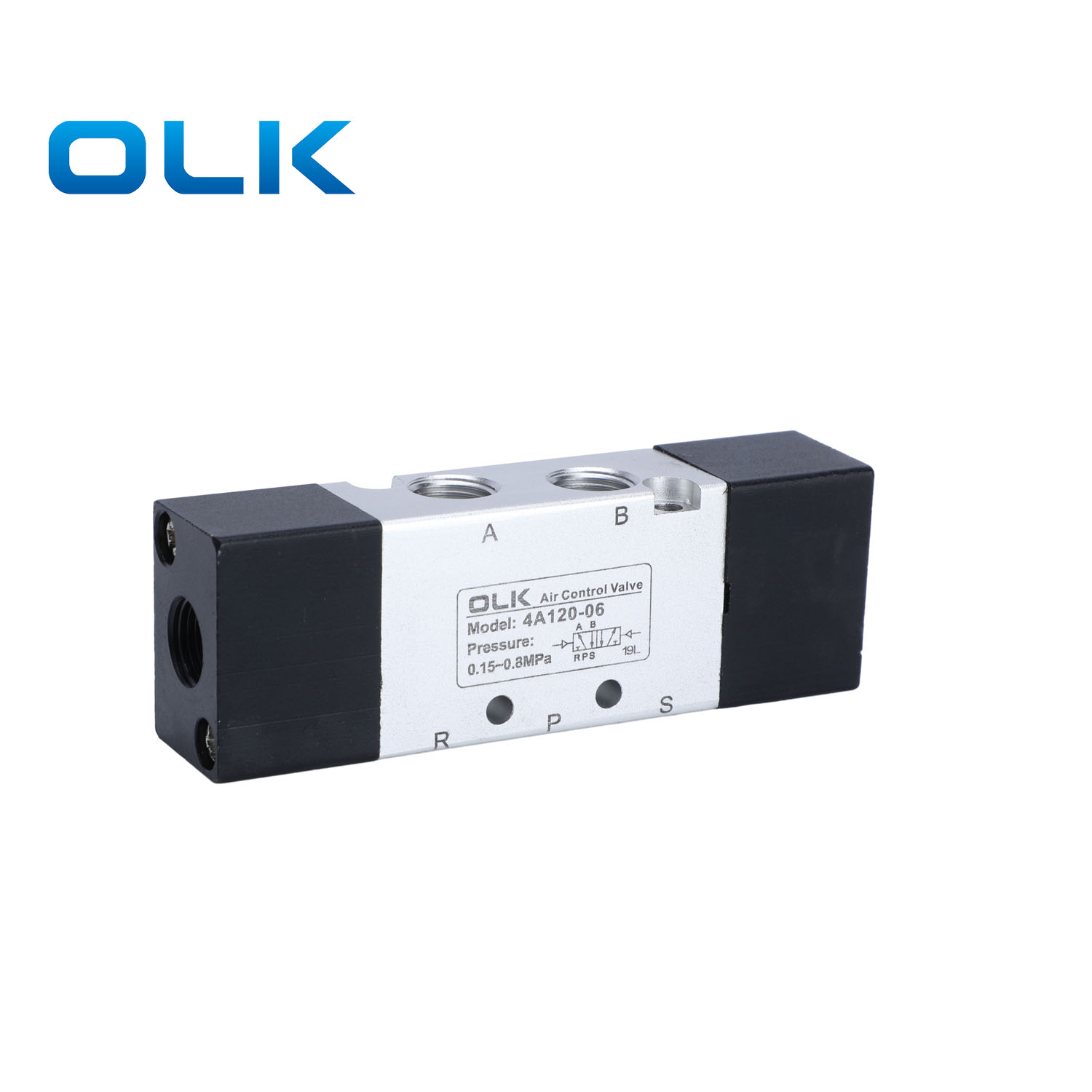

4A120-06 |
G1/8 |
2 позиция 5 жол |
5 рет/секунд |
12,0(0,67) |
|

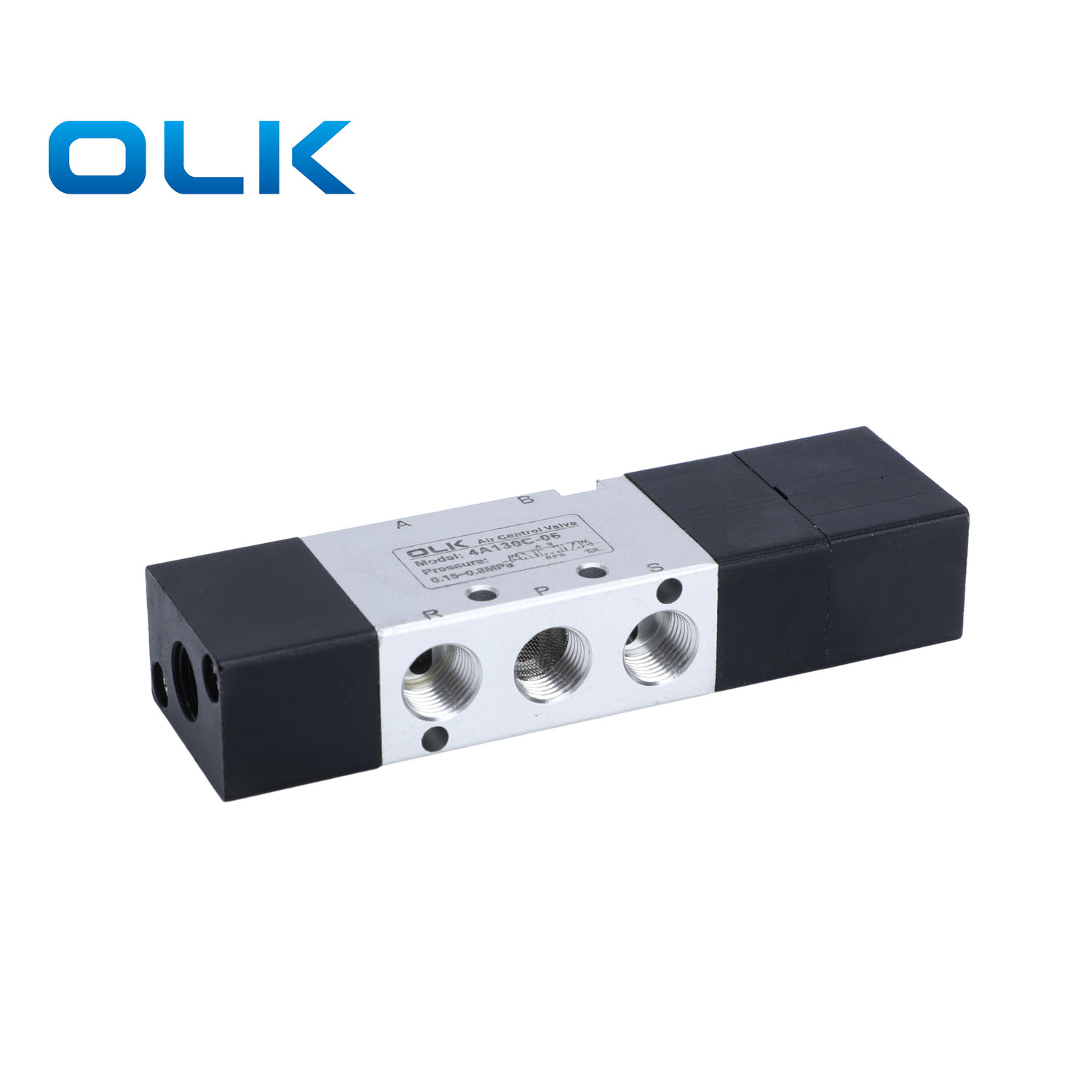

4A130C-06 |
G1/8 |
Үш позиция бес жол |
3 рет/секунд |
9,0(0,50) |
|
4A130E-06 |
G1/8 |
Үш позиция бес жол |
3 рет/секунд |
9,0(0,50) |
|
4A130P-06 |
G1/8 |
Үш позиция бес жол |
3 рет/секунд |
9,0(0,50) |
|
4A210-06 |
G1/8 |
2 позиция 5 жол |
5 рет/секунд |
14,0(0,78) |
|
4A220-06 |
G1/8 |
2 позиция 5 жол |
5 рет/секунд |
14,0(0,78) |
|
4A230C-06 |
G1/8 |
Үш позиция бес жол |
3 рет/секунд |
12,0(0,67) |
|
4A230E-06 |
G1/8 |
Үш позиция бес жол |
3 рет/секунд |
12,0(0,67) |
|
4A230P-06 |
G1/8 |
Үш позиция бес жол |
3 рет/секунд |
12,0(0,67) |
|

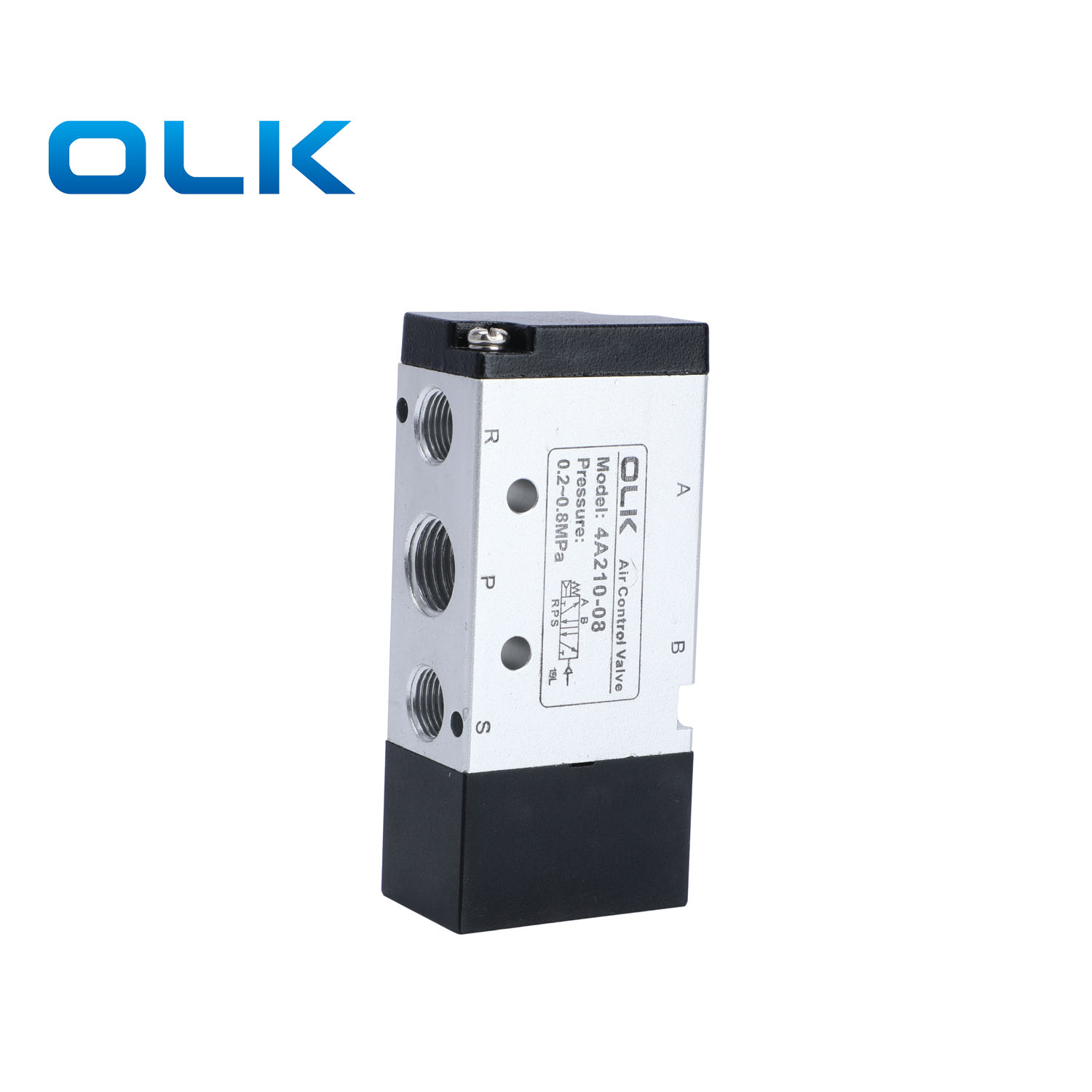

4A210-08 |
Кіріс=Шығу=G1/4 Шығару=PT1/8 |
2 позиция 5 жол |
5 рет/секунд |
16,0(0,89) |
|

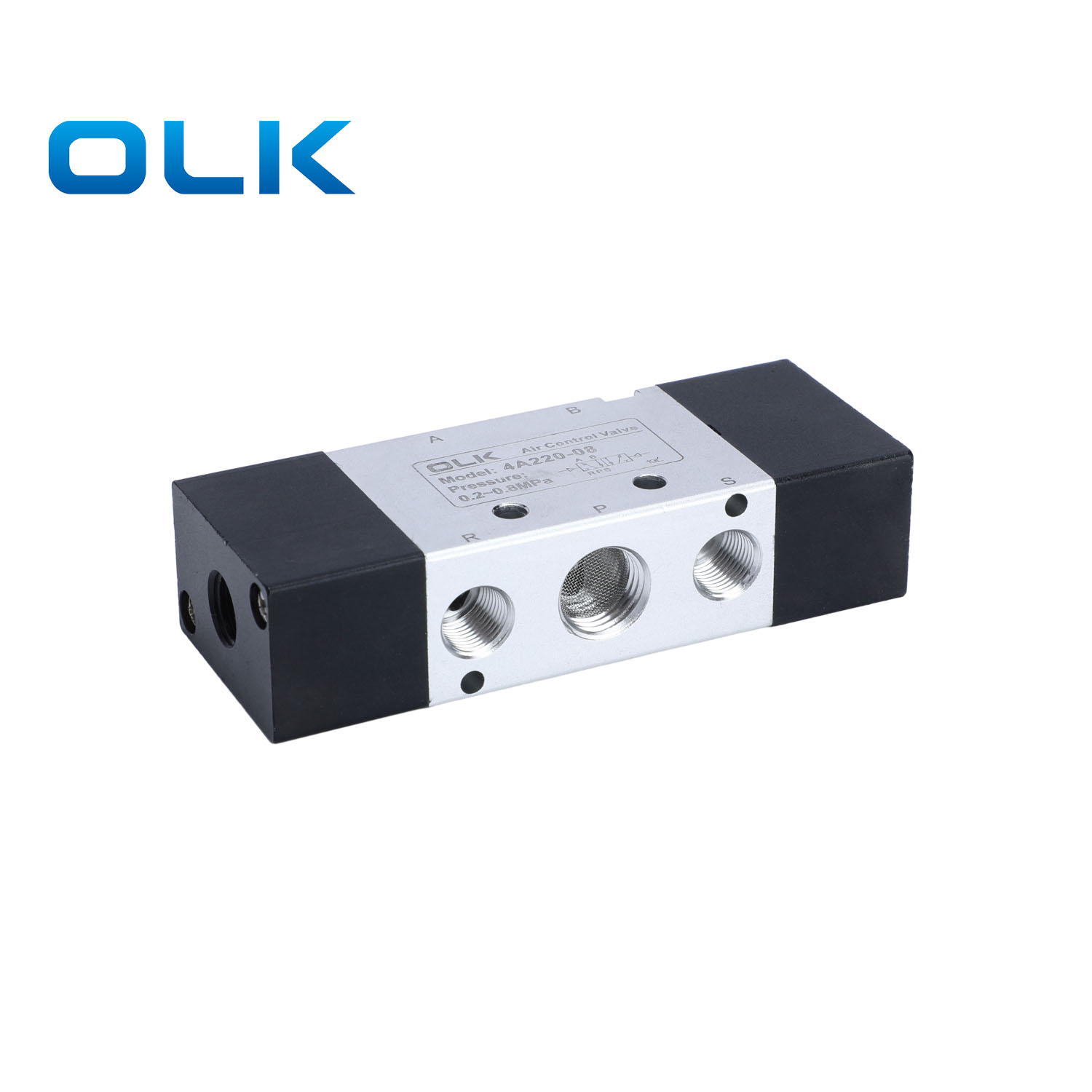

4A220-08 |
Кіріс=Шығу=G1/4 Шығару=PT1/8 |
2 позиция 5 жол |
5 рет/секунд |
16,0(0,89) |
|
4A230C-08 |
Кіріс=Шығу=G1/4 Шығару=PT1/8 |
Үш позиция бес жол |
3 рет/секунд |
12,0(0,67) |
|
4A230E-08 |
Кіріс=Шығу=G1/4 Шығару=PT1/8 |
Үш позиция бес жол |
3 рет/секунд |
12,0(0,67) |
|
4A230P-08 |
Кіріс=Шығу=G1/4 Шығару=PT1/8 |
Үш позиция бес жол |
3 рет/секунд |
12,0(0,67) |
|
4A310-08 |
G1/4 |
2 позиция 5 жол |
4 рет/секунд |
25,0(1,40) |
|
4A320-08 |
G1/4 |
2 позиция 5 жол |
4 рет/секунд |
25,0(1,40) |
|
4A330C-08 |
G1/4 |
Үш позиция бес жол |
3 рет/секунд |
18,0(1,00) |
|
4A330E-08 |
G1/4 |
Үш позиция бес жол |
3 рет/секунд |
18,0(1,00) |
|
4A330P-08 |
G1/4 |
Үш позиция бес жол |
3 рет/секунд |
18,0(1,00) |
|
4A310-10 |
Кіріс=Шығару=G3/8 Шығару=PT1/4 |
2 позиция 5 жол |
4 рет/секунд |
30,0(1,67) |
|
4A320-10 |
Кіріс=Шығару=G3/8 Шығару=PT1/4 |
2 позиция 5 жол |
4 рет/секунд |
30,0(1,67) |
|
4A330C-10 |
Кіріс=Шығару=G3/8 Шығару=PT1/4 |
Үш позиция бес жол |
3 рет/секунд |
18,0(1,00) |
|
4A330E-10 |
Кіріс=Шығару=G3/8 Шығару=PT1/4 |
Үш позиция бес жол |
3 рет/секунд |
18,0(1,00) |
|
4A330P-10 |
Кіріс=Шығару=G3/8 Шығару=PT1/4 |
Үш позиция бес жол |
3 рет/секунд |
18,0(1,00) |
|
4A410-15 |
G1/2 |
2 позиция 5 жол |
3 рет/секунд |
50,0(2,79) |
|
4A420-15 |
G1/2 |
2 позиция 5 жол |
3 рет/секунд |
50,0(2,79) |
|
4A430C-15 |
G1/2 |
Үш позиция бес жол |
3 рет/секунд |
30,0(1,67) |
|
4A430E-15 |
G1/2 |
Үш позиция бес жол |
3 рет/секунд |
30,0(1,67) |
|
4A430P-15 |
G1/2 |
Үш позиция бес жол |
3 рет/секунд |
30,0(1,67) |
