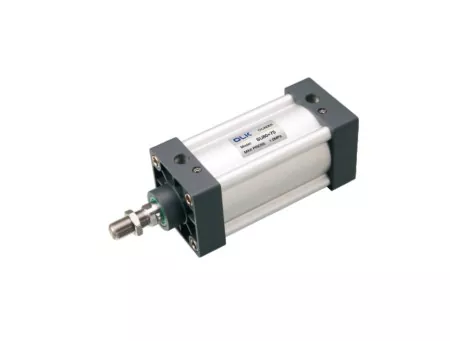

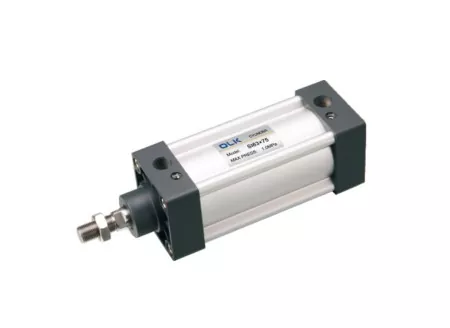

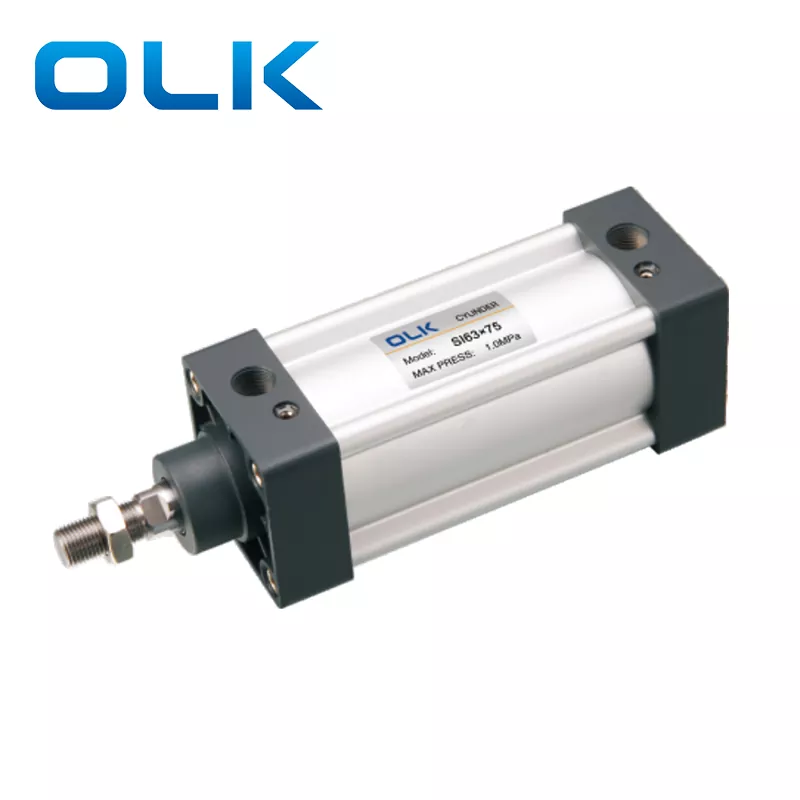

SI сериялары ISO15552 стандарт пневматикалық цилиндр үш түрінде қол жетімді: стандартты екі жақты актерлік, SID екі жақты екі жақты және SIJ қос сүйектері реттелетін инсультпен қос Олар ISO 15552 стандартына сәйкес келеді, яғни олардың орналасу өлшемдері үлкенірекСу пневматикалық цилиндрлербірдей мөлшерде. Тіркелген аксессуарлар ауыстырылмайды және тек ISO 15552 (бұрынғы ISO 6431) техникалық сипаттамаларына сәйкес келеді.
1.S015552 (түпнұсқа IS06431) стандартты пневматикалық цилиндр;
2. Порстон тығыздағышы 2 у-пішіндегі плиткалық құрылымнан тұрады, ол өтемақы функциясы, ұзақ қызмет ету мерзімі және бастапқы іске қосу қысымы бар.
3. Тоқтатылған алюминий құбыры байлаусыз өзектерсіз коррозияға төзімділігі бар;
4. Цилиндрдің буферлік реттеуі тегіс және тұрақты:
5. Бірнеше техникалық шарттармен орнатуға арналған циллерлер мен керек-жарақтар міндетті емес.

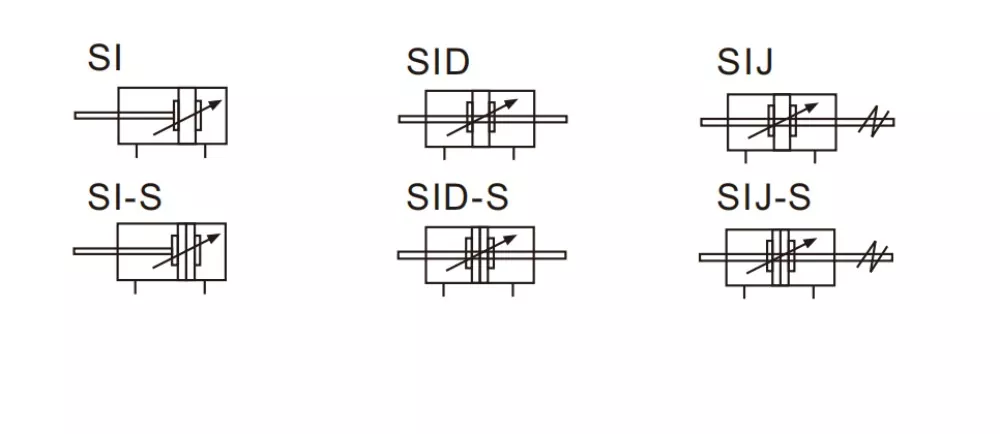

SI сериялары ISO15552 Стандартты пневматикалық цилиндр символы:
|
Тапсырыс коды |
|
|||||||||
|
Жіне |
160 |
|
Х |
50 |
|
|
S |
|
|
|
|
» |
160 |
|
Х |
50 |
|
|
S |
|
|
|
|
Айту |
160 |
|
Х |
50 |
- |
20 |
S |
|
|
|
|
Улгі |
Белгі мөлшері |
Өзек материалы |
|
соққылау |
|
Реттелетін инсульт |
Магнит |
Монтаж түрі |
Тығыздау материалы |
Жіп түрі |
|
SI: Қосарлы актерлік түрі |
|
Бос: Орташа көміртекті болат |
|
|
|
10: 10мм |
Бос: магнитсіз |
|
Бос: TPU |
Бос: PT (55 °) |
|
SID: қос өзек түрі |
|
A: SUS420J2 |
|
|
|
20: 20мм |
S: магнитпен |
Н: Витон |
G: G (55 °) |
|
|
Sij: реттелетін инсульт түрі |
|
B: SUS304 |
|
|
|
30: 30 мм |
|
N: NBR |
Т: NPT (60 °) |
|
|
Бұрақты мөлшері (мм) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Актерлік режим |
Қос әрекет етті |
|||||||||
|
Тапсырыс коды |
Актерлік режим |
|||||||||
|
Бекітілген форма |
Жіне |
Fa FB CB CB CR LB TC TC TCM1 TCM2 |
||||||||
|
» |
FA LB TC TC TCM1 TCM2 |
|||||||||
|
Айту |
||||||||||
|
Жұмыс қысымы |
0,1-1.0 МПа (14-145psi) |
|||||||||
|
Дәлелдеу қысымы |
1,5 МПа (215psi) |
|||||||||
|
Жұмыс температурасының диапазоны |
'-20-80 ℃ |
|||||||||
|
Жылдамдық диапазонын қолданыңыз |
30-800 |
30-500 |
||||||||
|
Буферлік режим |
Реттелетін буфер |
|||||||||
|
Буферлеу қашықтығы (мм) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Порт мөлшері |
Pt1 / 8 |
Pt1 / 2 |
Pt3 / 8 |
Pt1 / 2 |
Pt3 / 4 |
|||||
Si vs su pneumatic Цилиндрлері: негізгі айырмашылықтар және сипаттамаларды салыстыру
|
Үлгі: |
Олар
|
Жіне
|
|
Стандарт |
СУ сериялы цилиндр : JIS / AirTac |
SI сериялы цилиндр: ISO1552 (ISO6431) |
|
Қолданбалы елдер / аймақтар |
Көбінесе азиялық жабдықта (әсіресе Тайвань және Жапон Жапондық жабдықтары) қолданылады |
Негізінен еуропалық және американдық жабдықтарда, автоматтандыру желілерінде қолданылады |
|
Орнату өлшемі |
Тығыз |
Ұлғырақ |
|
Белгі мөлшері |
32-400 |
32-200 |
|
Тіркелген аксессуарлар |
Керек-жарақтармен үйлесімдіPNeumatic Series Series |
ISO6431 сериясы (Түс тұтастығы, SI, SAI, SE) өнімдерге ішкі сілтемелерді көбейтіңіз |
|
Ішкі құрылымдық айырмашылықтар (сырттан көрінбейді) |
Аяқтың қақпағы Өлшемдері (тіреуіш позициялар, цилиндрдің басының өлшемі, цилиндрдің құйрығы) Поршеньді жіптің ұзындығы Цилиндр профилінің ішкі ойық құрылымы Еуропалық және жапондық стандартты тіректердің арасындағы айырмашылықтар PNeumatic цилиндрі және Si Air Цилиндрлернот екi, аксессуарлар (CA /КБ фут жақшалары,FA-фланецтер,Tc-m, бірлескен бастар) үйлесімді емес |
|
Si цилиндрлері қандай брендті ауыстыра алады?
Si цилиндрлері Airsac-тің SI сериялы цилиндрлерін алмастыра алады. Алайда, AirTac SI сериясын тоқтатқанына назар аударыңыз. Олардың жаңа ауыстыру моделі SAI сериялары деп аталады, ол бірдей функциясы бар және бірдей өлшемдері бар.
Аяқтың қақпағы Өлшемдері (тіреуіш позициялар, цилиндрдің басының өлшемі, цилиндрдің құйрығы)
2. Порстон тығыздағышы 2 у-пішіндегі плиткалық құрылымнан тұрады, ол өтемақы функциясы, ұзақ қызмет ету мерзімі және бастапқы іске қосу қысымы бар.
Цилиндрдің қандай түрі - SI?
Si - стандартты ауа цилиндрі.
