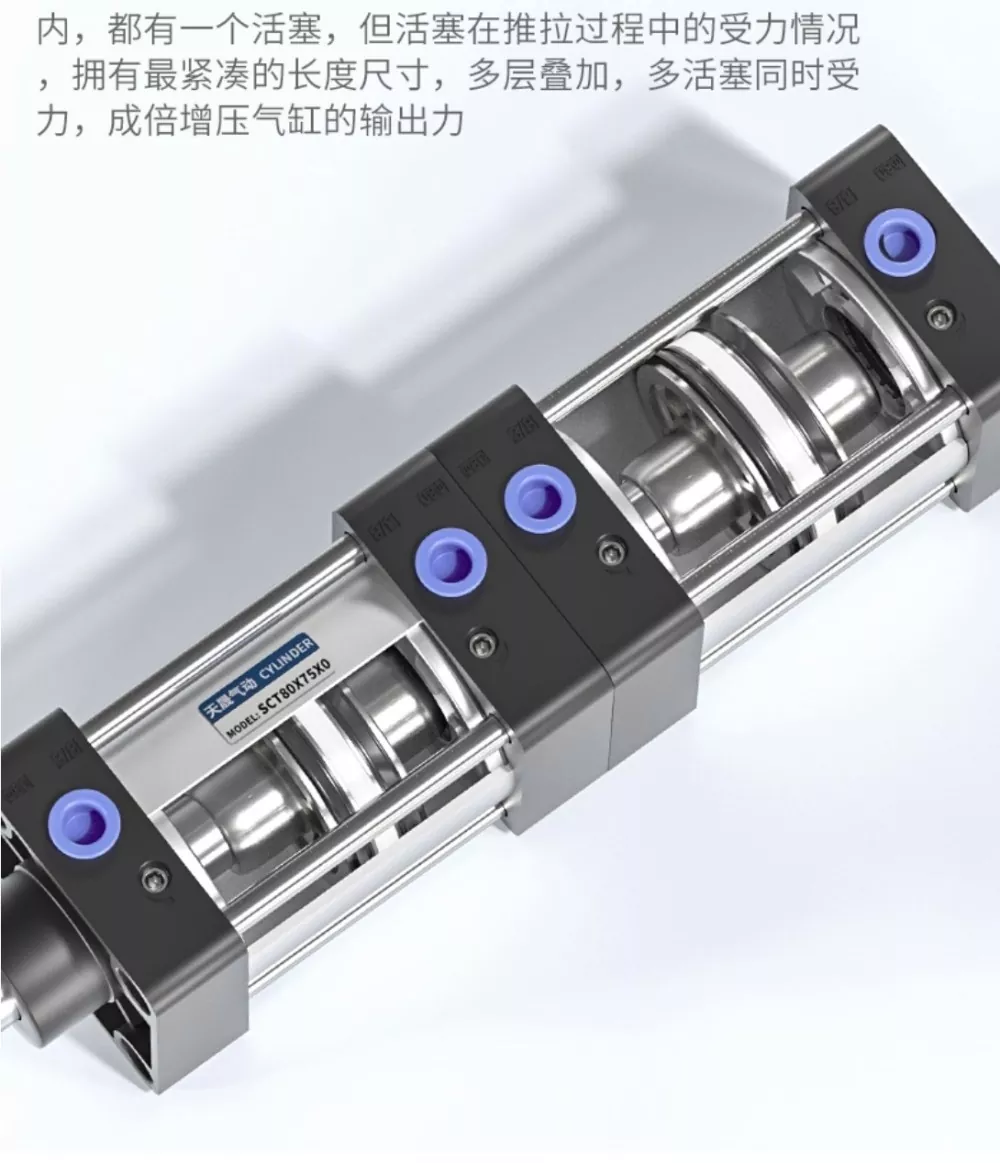

SCT Tio-Rod цилиндрі екі бағытты YCC YCC герметикалық сақиналары және тығыз қосарланған дизайн, жылдам әрекет пен тегіс, тұрақты шығуды қамтамасыз етеді. Цилиндрдің әр қабатын құрамында жеке поршень бар, ал Push-тарту процесі кезінде бірнеше поршеньдер бар, бірнеше поршеньді бөліседі, бұл цилиндрдің көп қабатты құрылымы арқылы көбейтілген шығыс күшімен көбейтілген ұзындығына қол жеткізуге мүмкіндік береді. Бұл екі қабатты дизайн күшті қуат береді, ал алты герметикалық қоңырау конфигурациясы герметикалануы керемет герметикалануды қамтамасыз етеді, бұл цилиндрді ағып кетпестен 1,4 МПа-ға дейін ұстап тұруға мүмкіндік береді.

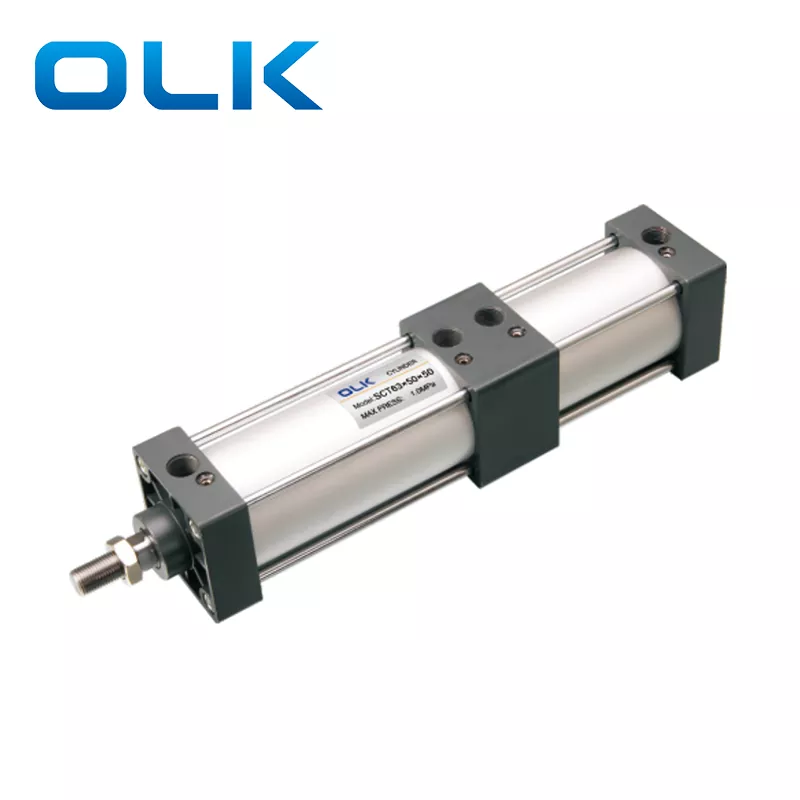

· Олк стандартты цилиндрлер.
Поршеньді тығыздағышы ықшам дизайн мен майды сақтау функциясы бар екі бағытты тығыздау құрылымын қабылдайды.
· ROD типті цилиндр; Алдыңғы және артқы қақпақтар алюминий түтікшесіне жоғары сенімділікке ие болады.

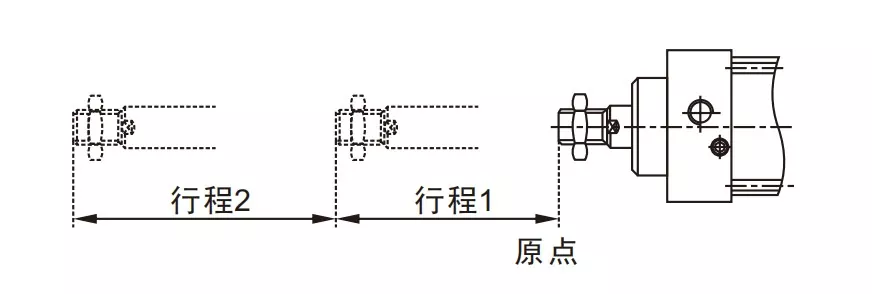

· Поршеньдік шыбық, оның толық соққысында бірнеше позициялау нүктелеріне қол жеткізе алады.
· Тегіс және реттелетін жастық.
· Әр түрлі цилиндрдің техникалық сипаттамалары және қондырғылары клиенттерді таңдауға болады.
· Жоғары температуралы төзімді тығыздау материалдары міндетті емес, цилиндрдің қалыпты жұмыс істеуіне 150 ° C температурада жұмыс істеуге мүмкіндік береді.
|
Тапсырыс коды |
||||||||||
|
30-800 |
50 |
Х |
50 |
Х |
50 |
- |
S |
|
|
|
|
Үлгі: |
Белгі мөлшері |
|
Инсульт 1 |
|
Инсульт 2 |
|
Магнит |
Тығыздау материалы |
Монтаж түрі |
Жіп |
|
SCT байлау цилиндрі |
|
|
|
|
|
|
Жылдамдық диапазонын қолданыңыз |
Бос: TPU |
Бос: |
Бос: Pt жіп |
|
|
|
|
|
|
|
|
S: магнитпен |
Ска |
LB: аяқты орнату |
Т: NPT жіп |
|
|
|
|
|
|
|
|
|
Н: |
|
G: g жіп |
|

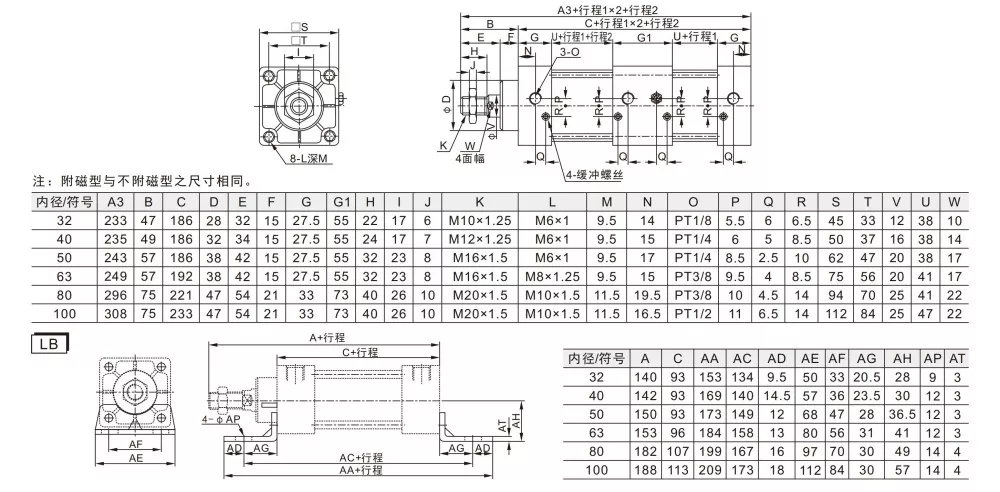

Бұрақты мөлшері (мм) |
32 |
40 |
50 |
63 |
80 |
100 |
|
Актерлік режим |
Қос әрекет етті |
|||||
|
Жұмыс орны |
Тазартылған ауа |
|||||
|
Бекітілген форма |
Негізгі andlb |
|||||
|
Жұмыс қысымы |
0,1-1.0 МПа (14-145psi) |
|||||
|
Дәлелдеу қысымы |
1,5 МПа (215psi) |
|||||
|
50:2'' |
'-20-80 ℃ |
|||||
|
Жылдамдық диапазонын қолданыңыз |
30-800 |
|||||
|
Буферлік режим |
Реттелетін буфер |
|||||
|
Буферлеу қашықтығы (мм) |
21 |
28 |
29 |
|||
|
Порт мөлшері |
Pt1 / 8 |
PT1 / 4 |
Pt3 / 8 |
Pt1 / 2 |
||
|

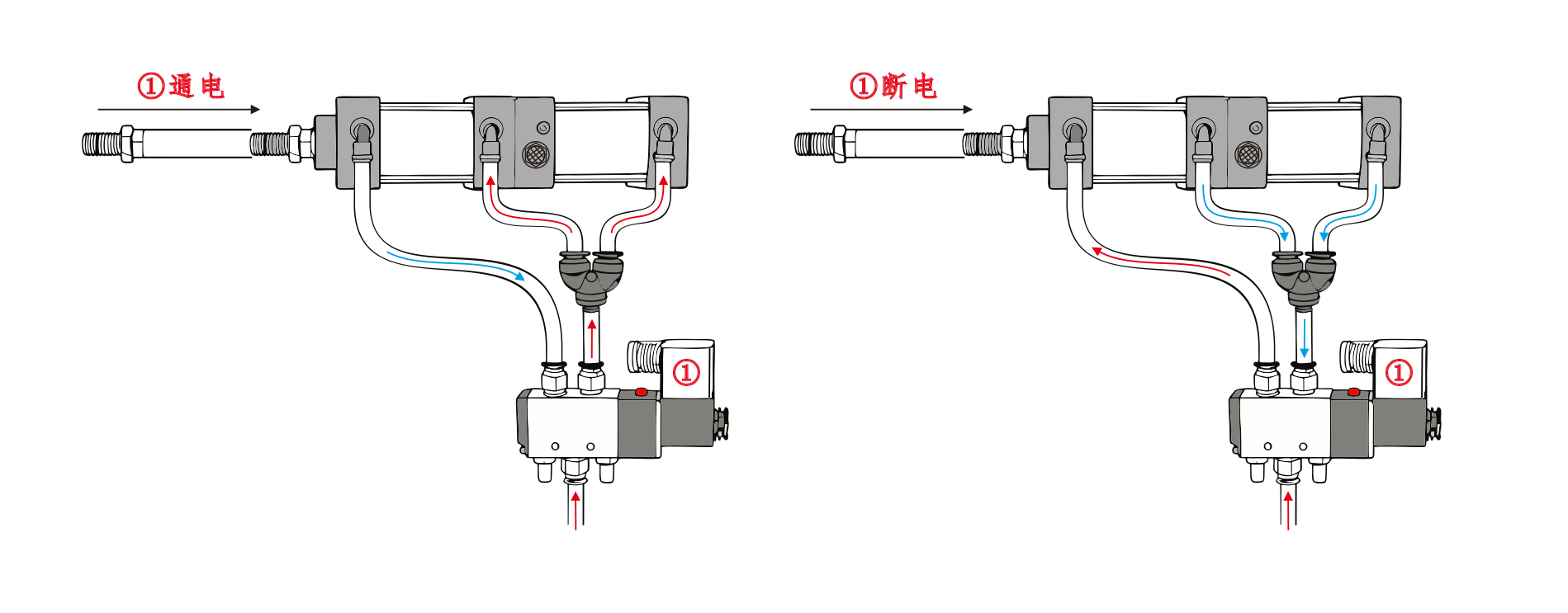

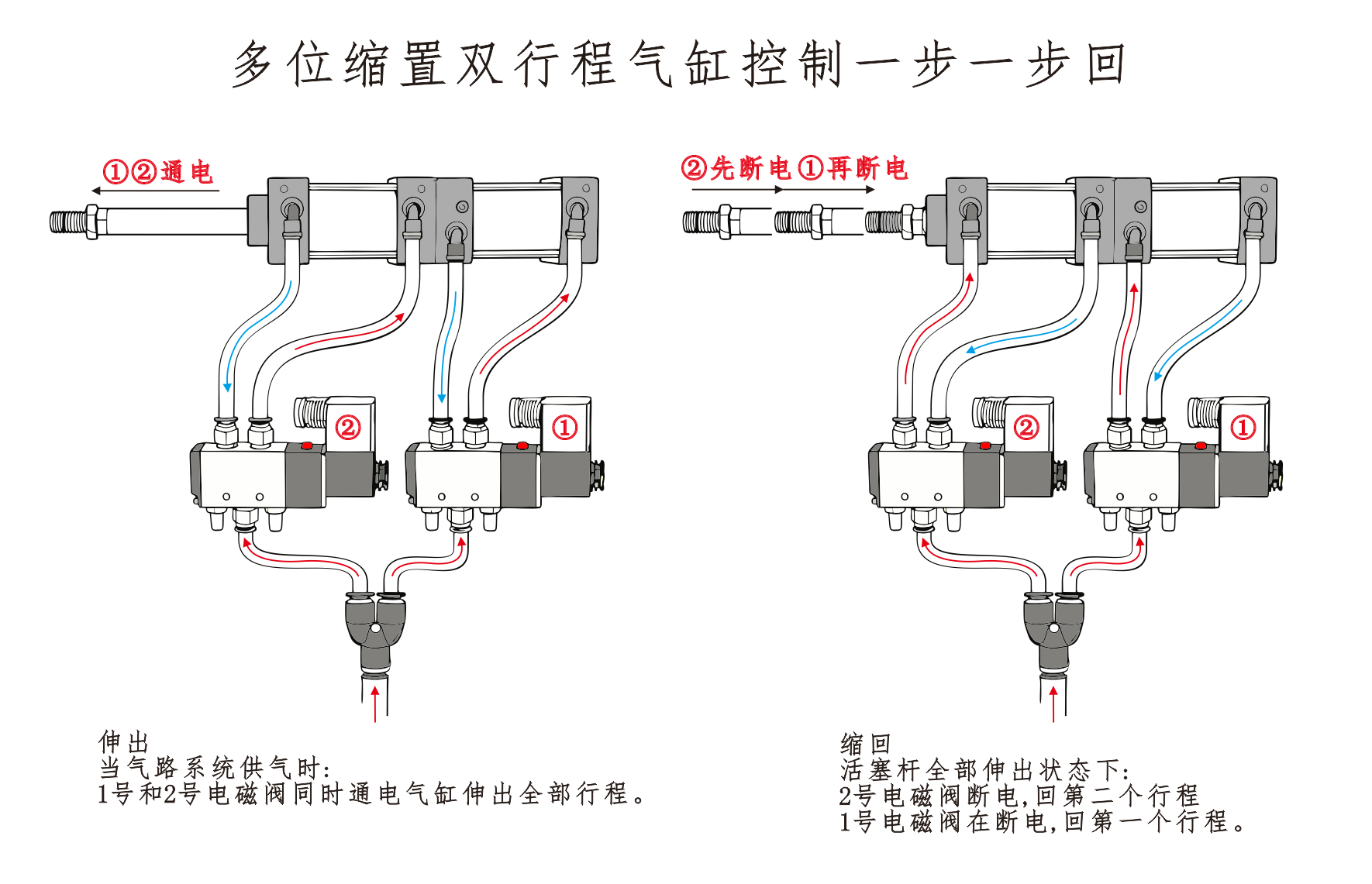

Көп позициялық цилиндрлерге арналған пневматикалық бақылау схемалары |
||
|

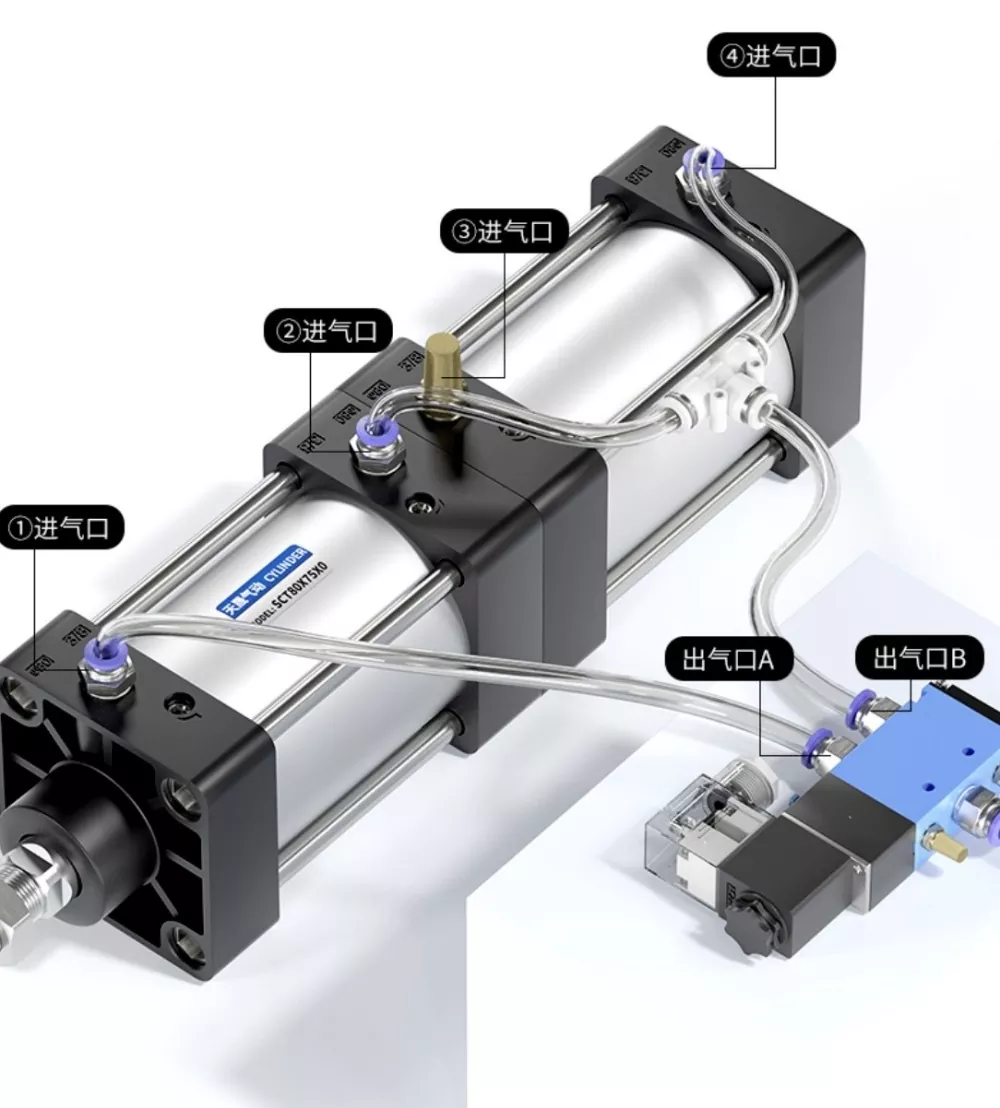

Цилиндрдің әр бөлімінде поршень бар. Поршеньді таяқша созылған кезде, барлық поршеньдер итергіш күш жасайды. Алайда, қайта тарту кезінде тек бір поршень тек бір-бірінен шығарады. Цилиндрдің әуе кірісі, соленоидты клапанның а портына және соленоид клапанының В портына арналған серияға қосылған цилиндрдің ауа кіретін жер құйыңыз. Silenceer компаниясына қосылған цилиндрдің ауа кірісі. Соленоидты клапанның а портын қуатталған кезде, цилиндрлер тартылған күйде қалады. В порты қуатталған кезде, цилиндрлер жұмыс істей бастайды. |

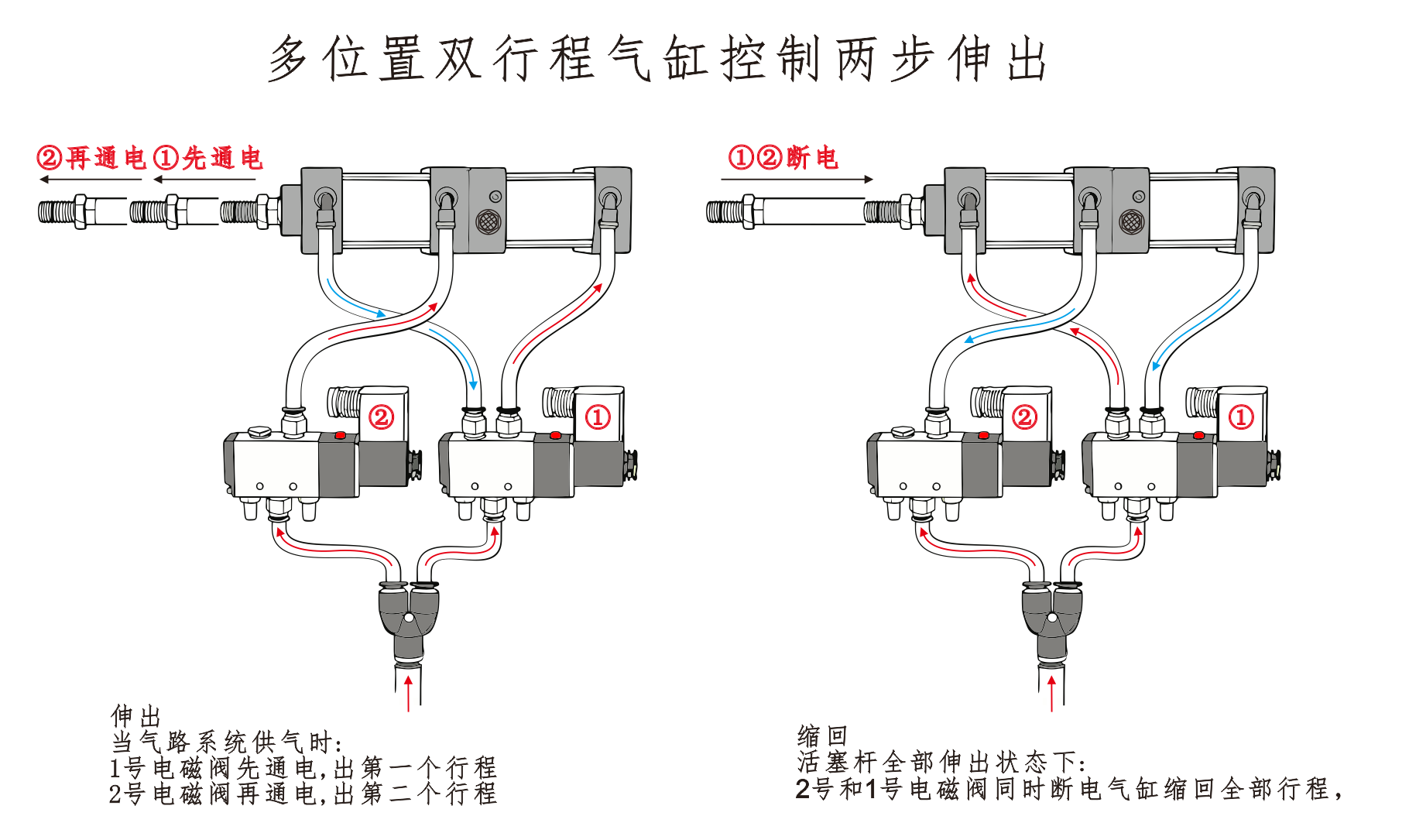

1.Extension Ауаны жеткізу кезінде: · Жоғары температуралы төзімді тығыздау материалдары міндетті емес, цилиндрдің қалыпты жұмыс істеуіне 150 ° C температурада жұмыс істеуге мүмкіндік береді.
Соленоидты клапан №2, содан кейін қуатталады, ал цилиндр екінші соққыны кеңейтеді.
2. 2.Рретация Piston Rod толығымен ұзартылған кезде: №1 және №2 соленоидты клапан да қуаттандырады, ал цилиндр толығымен тартылады. |
1. Кеңейту (алға инсульт) Ауа жеткізілісі қосылған кезде: NOM және №2 соленоидты клапан бір уақытта қуатталған. Цилиндрдің өзегі барлық соққылар арқылы толығымен ұзартылады.
2. Қабаттама (қадамдық қайтару) ① Екінші позицияға қайтарыңыз Piston Rod толығымен ұзартылған кезде: №2 соленоидты клапан қуатталған, цилиндрдің екінші орнына шығуына әкеледі. ② Бірінші позицияға оралу NONENOID клапаны №1 қуатталған, цилиндрді бірінші орынға алып, қайтару процесін аяқтауды тудырады. |
|
|
|
|
SCT цилиндрлерінің сериясы дегеніміз не?
SCT цилиндрі стандартты пневматикалық цилиндрдің галстук түріне жатады
