Біздің механикалық түймені басқару клапаны сұйықтық ағындарының мөлшерін дәл бақылауға, оны сұйықтықты бақылауды қажет ететін қосымшалар үшін өте жақсы таңдау жасауға мүмкіндік береді. Клапанның механикалық түймені басқаруымен ерекшеленеді, ол сұйықтық ағындарының мөлшерін реттеуге сенімді және қарапайым интерфейсті ұсынады.
Механикалық басқарудың бағыттағыш клапасы - бұл электрлік сигнал қажет емес клапанның түрі .Бір оны бақылау үшін механикалық күшке сүйенеді. Операциялық әрекет режиміне сәйкес, оны негізгі түрге, тікелей актерлік түрге, роликке, жанама ролик түріне, люктивті роликке, реттелетін өзек түріне, реттелетін тұтқалы түріне, реттелетін тұтқаны роликті және типті арқылы жіктеуге болады. Ол әдетте үздіксіз операцияларда, жоғары автоматтандырылған жабдықтармен және өндірістік желілердің шектеулерімен қолданылады.
|
Рәміз |
Клапан түрі |
Пайдалану әдісі |
Ерекше өзгешеліктері |
Қолдану |
Олк механикалық клапан моделі |
|
|

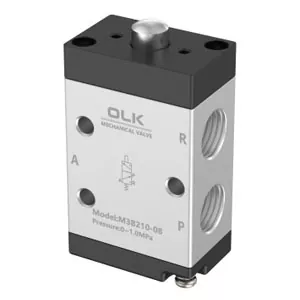

Негізгі типтік механикалық клапан |
Сыртқы күш болмаған кезде клапан өзегін қалпына келтіріңіз; Press Rod сыртқы күшпен басылған кезде, ush Rod клапанның өзегін контактілерге және r портын тығыздайды, содан кейін P-a қосылған кезде клапан өзегін итеріңіз |
Қарапайым жұмыс, ауыстыру үшін басыңыз, қалпына келтіру үшін босатыңыз |
Жабдықты дюйм, қолмен басқару және қарапайым шектеу қосқышы үшін қолданылады |
JMJ -00, JM322, MV522, MV322, MV321, VM131-01-00, VM133-M5-00, VM230-02-00, VM430-01-00, S3B-M5, S3B-06, M3B-08, M3B-08, M3B-110-06, M3B-210-06, M3B-210-06, M3B-210-06, M3B-210-06, M3B-210-06, M3B-210-08, M5B-110-06, M5B-210-06, M5B-210-06, M5B-210-08, XQ250610, XQ230410, XQ230410, |
|
|

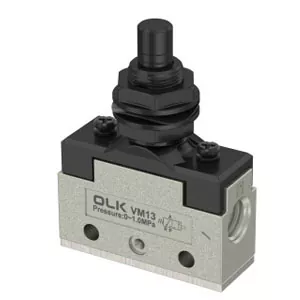

Тікелей плунж |
Орамға тікелей күш |
Жоғары осьтік күшке төтеп бере алмайды |
· Дайындаманың үстінен төменнен төмен болған кезде іске қосылды.
· Тік көтеру механизмі аяқталу позициясын анықтайды. Үздік шектеуді анықтау. |
VM130-01-05, VM132-M5-05 |
|
|

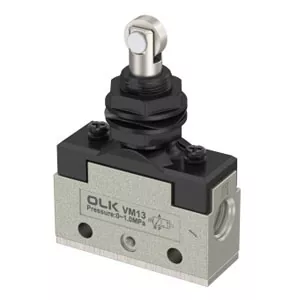

RollerPlungMeachical клапан |
Ролик клапанның итеру шыбығының жоғарғы жағында қосылады. Соқтығысу блогын ролик бойымен байланыстырыңыз, содан кейін ролик күштерді итеріп жібереді |
Реттелетін роликті лақтырғыш клапандары Реттелетін роликтері бар клапан, икемді триггердің бұрышы және күшті бейімделілігі. |
Әдетте желіні жеткізу, автоматты құралдар, цилиндрді инсультті анықтау және шектеулі бақылау үшін қолданылады. |
CM3V-06, VM130-01-06, S3V-M5, S3V-06, S3V-08, |
|
|

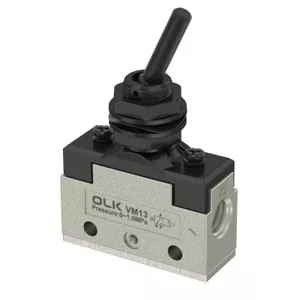

Тұтқаның теру клапанын ауыстырыңыз |
Клапанның өзегін екі позицияның арасына ауыстыру үшін тетоГнативті леверлфт пен оңға қарай тартыңыз, сонда өшіру / қалпына келтіру |
Жиі ауысу үшін тұтқалар дизайнын ауыстырыңыз |
Пневматикалық құралдарды, шағын өндірістік жабдықтар, жабдықтарды пайдалануға беру кезеңі, цилиндрді коммутациялау үшін |
CM3Y-06, VM130-01-08 |
|
|

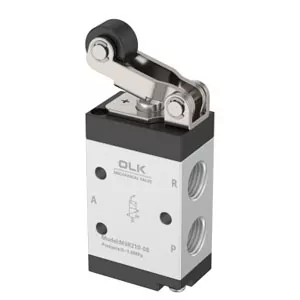

Роликтің тұтқасы механикалық клапан |
Итеру өзекшесінің төмендегі қысымын жоғарылату үшін тұтқаны қолданыңыз |
Екі жақты триггер: ролик клапан корпусының жоғарғы жағында орналасқан, ал екі жағындағы механикалық қозғалыс клапанды іске қосуы мүмкін. Қозғалыс үшін қолайлы: әсіресе, слайд үстеліне арналған, әсіресе, слайд үстеліне және итеру шыбықтарының екі ұшына да, сигналдар сигналдары арқылы қол жетімді қозғалыс кезінде де қолайлы. |
Өндірістік желінің туристік шегі, автоматты түрде өзара анықтау және механикалық байланыстыру. |
JMJ-07, JM32R (JM-07), MV522R (MV-09), MV3R, VM131-01-01-01 1, VM133-M5-01, VM230-01-01, VM430-01-01, S3R-M5, S3R-06, S3R-08, M3R-110-06, M3R- 210-06, M3R-210-08, M5R-110-06, M5R-21-06, M5R-21-08, K23jc3-L6, xq250612, xq23 0612, xq250412, xq230412, S3R-M5, S3R-06, S3R-08, M3L-08, M3L-110-06, M3-210-06, M3SL-2110-0 |
|
|

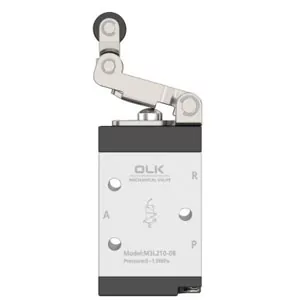

Роликтің бір әдісі механикалық клапан |
Механикалық соқтығысу блогы алға жылжу кезінде клапанның өзегі басылады. Соқтығысу блогы роликтен өтеді, ал клапанның өзегі көктемгі күшпен қайтарылады. Соқтығысу блогы оралған кезде, басындағы кішкене тұтқаны бүгілуі мүмкін болған кезде, білік ие ролик қайта оралған кезде, ал клапан кері емес. |
Сыртқы шығыс клапанның импульстік сигналы циклді жеңілдету үшін кедергілердің сигналын жою үшін қолданылады |
· Қозғалыс бағытын шектейтін шаралар, E.G. Дайындамаға триггерді тек бір бағытта итеру үшін.
· Автоматты тамақтандыру жүйесі кері қозғалыс болған жағдайда іске қосудың алдын алу үшін.
· Монопация қаупін азайту үшін қауіпсіздікті бақылау. |
JMJ-08L, JM-08L, Mv522l, Mv522l, CM3L, CM3L, VM131-01-02, VM133-M5-02, VM230-02-02s, VM430-01-02S, S 3l-m5, S3L-06, S3L-08, M3L-08, M3L-110-06, M3L-210-08, M3L-210-08, M5L-110-06, M5L-110-06, M5L-210-08, M5L-210-08, M5L-210-08, |

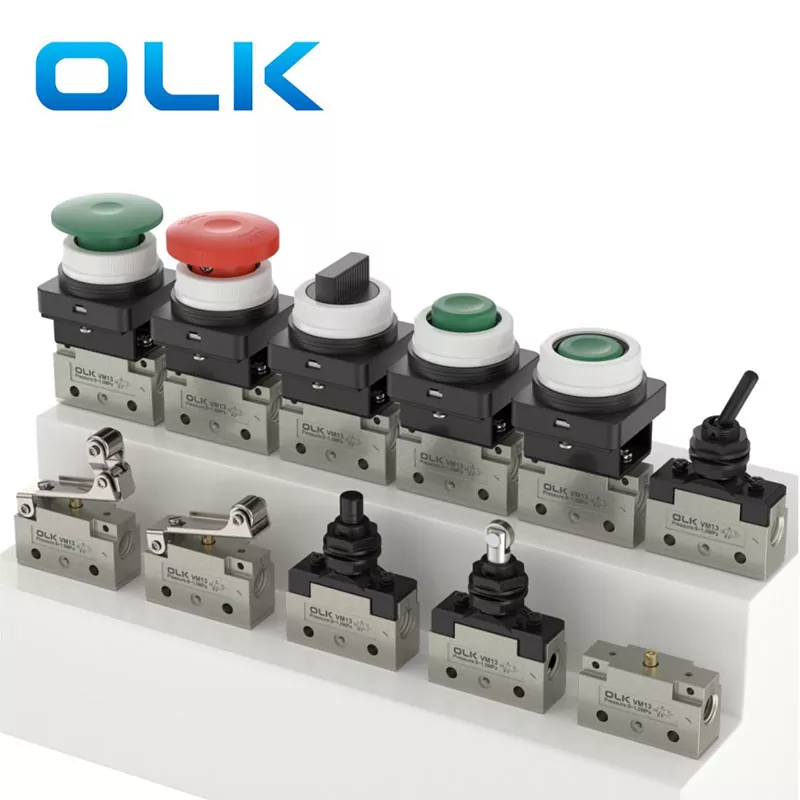

Ольк - бұл қытайлық пневматикалық өндіруші, ең көп механикалық клапандар мен тез жеткізілім үшін үлкен қорлар. 22 жылдық техникалық тәжірибесі бар OLK командасы OEM / ODM қызметін ұсынады. Біз клапанның денелерін теңшейе аламыз, әр түрлі батырмалардың параметрлерін ұсынамыз және нақтыланған брендке UV Laser логотиптерін қосуға болады.
· Механикалық клапан қолданылған кезде, соқтығысу блогының және роликтің контактор бетіне 30 ° немесе 45 ° көлбеу бұрышы бар. Соқтығысу блогының максималды жылдамдығы әр түрлі жұмыс механизмдері үшін әр түрлі, оларды сақтау керек.
· Цилиндрлі блоктың механикалық клапанын басу уақыты механикалық клапанның ауыспалы уақытынан асуы керек, сондықтан цилиндрдің жылдамдығы тым жылдам болуы мүмкін; Егер ол тым тез болса, соқтығысу блогының ұзындығына көбейту керек.
· Механикалық клапандарды аялдамалар ретінде пайдаланбаңыз.
