Brand:
OLKPort size:
G1/4Position:

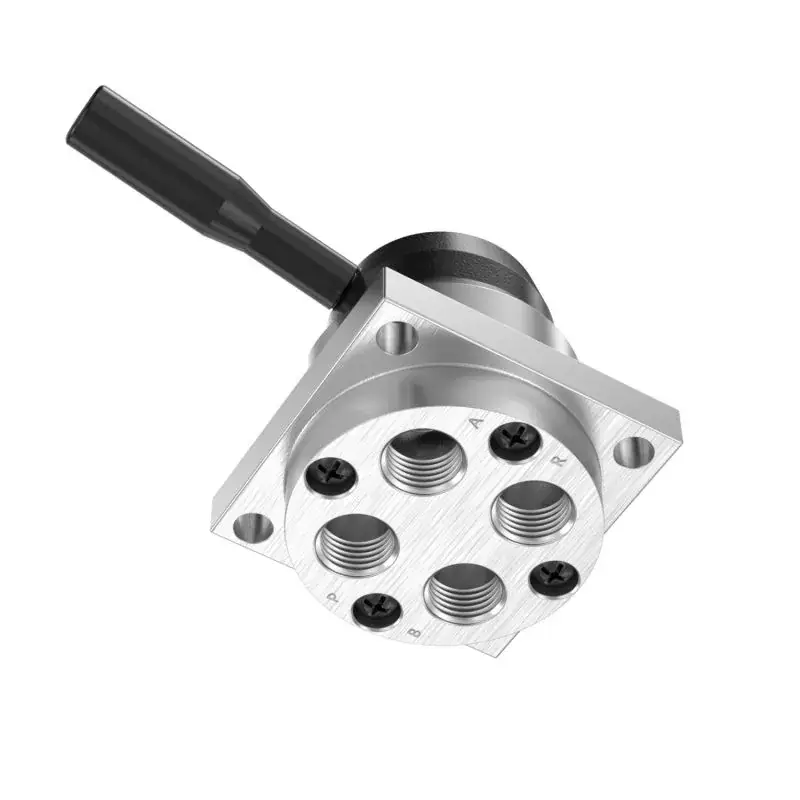

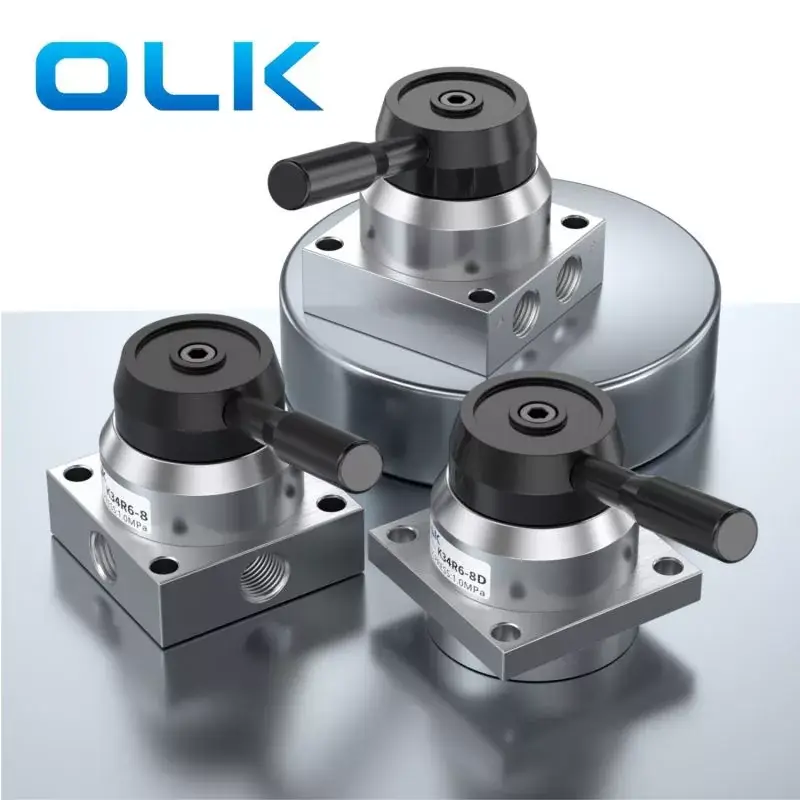

2 position 4 way, 3 position 4 wayOuleikai (OLK) 2 позициялы 4 жақты және 3 позициялы 4 жақты K34 қолмен айналмалы клапандарды/тікелей әрекет ететін цилиндрді басқару клапандарын шығарады. Олар коррозияға төзімді және тот баспайтын алюминий қорытпасынан жасалған клапанның корпустарымен ерекшеленеді. Бұл жоғары берік клапан корпустары 48 сағат бойы үздіксіз жұмыс істей алады. K34 клапанының дәл бұрандалы порттары алынбалы тұтқамен келеді, ал төменгі жағында орнатуды жеңілдету үшін бекіту тесіктері бар.

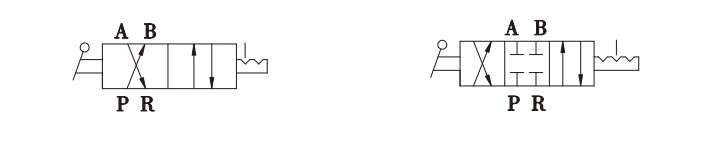

СИМВОЛ:
| Тапсырыс коды: | |||||
| K | 34 | R6 | - | 8 | L |
| Үлгі: | Код | Функция: |
|
Порт өлшемі: | Орнату: |
| K:K сериялы қолмен айналмалы клапан |
24:2 позициясы 4 жол | R6: Қолмен басқару |
|
8:G1/4 | Бос: бір жағында бір тесік |
|
|
34:3 4 жол |
|
|
|
L: қарама-қарсы жағындағы қос тесік |
|
|
|
|
|
|
A: Төменгі жағында үш тесік |
|
|
|
|
|
|
D:Төменгі жағында төрт тесік |
|
Үлгі |
K34R8-L8 |
K34R8-L8 |
K24R8-L8D |
K34R8-L8D |
K24R8-L8S |
K34R8-L8S |
|
Жұмыс ортасы |
Ауа (40 мкм-ден астам сүзгі экраны арқылы сүзгілеу) |
|||||
|
Әрекет режимі |
ҚОЛДЫ басқару |
|||||
|
Порт өлшемі |
Кіріс=Шығу=PT1/4 |
|||||
|
Қысым диапазоны |
0,15-0,8 МПа (21-114psi) |
|||||
|
Позиция |
2/4 порт |
3/4 порт |
2/4 порт |
3/4 порт |
2/4 порт |
3/4 порт |
|
Қозғалыс қысымы |
‘-10-60℃ |
|||||
|
Дәлелдеу қысымы |
1,5МПа (215psi) |
|||||
|
OLK пневматикалық қолмен айналмалы клапандар – 5 модельді салыстыру |
|||||||||
|
Фото |
|
|
|
|
|
|
|
|
|
|
OLK үлгісі |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Позиция |
2 Позиция 4 жол |
|
3 Позиция 4 жол |
|
3 Позиция 4 жол |
|
3 Позиция 4 жол |
|
3 Позиция 4 жол |
|
|
3 Позиция 4 жол |
|
|
|
|
|
|
|
|
|
Порт өлшемі |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4,PT3/8,PT1/2 |
|
PT1/4,PT3/8,PT1/2 |
|
G1/4 |
|
Өнімнің ерекшеліктері |
Панельді орнату |
|
A: Төрт жақты интерфейс B: екі жақты интерфейс, төменгі жағында дыбыс өшуі бар |
|
|
|
|
|
Бос: бір жағында бір тесік L: қарама-қарсы жағында екі тесік; D: төменгі жағында төрт тесік; |
|
|
|
|
|
|
|
|
|
|
|
|
Тұтқаны |
Алынбалы тұтқа |
|
Алынбалы тұтқа |
|
Алынбалы тұтқа |
|
Алынбайтын/пластикалық тұтқалар |
|
Алынбалы тұтқа, күйіп қалуға қарсы тұтқа |
|
|
|
|
|
|
|
|
|
|
|
|

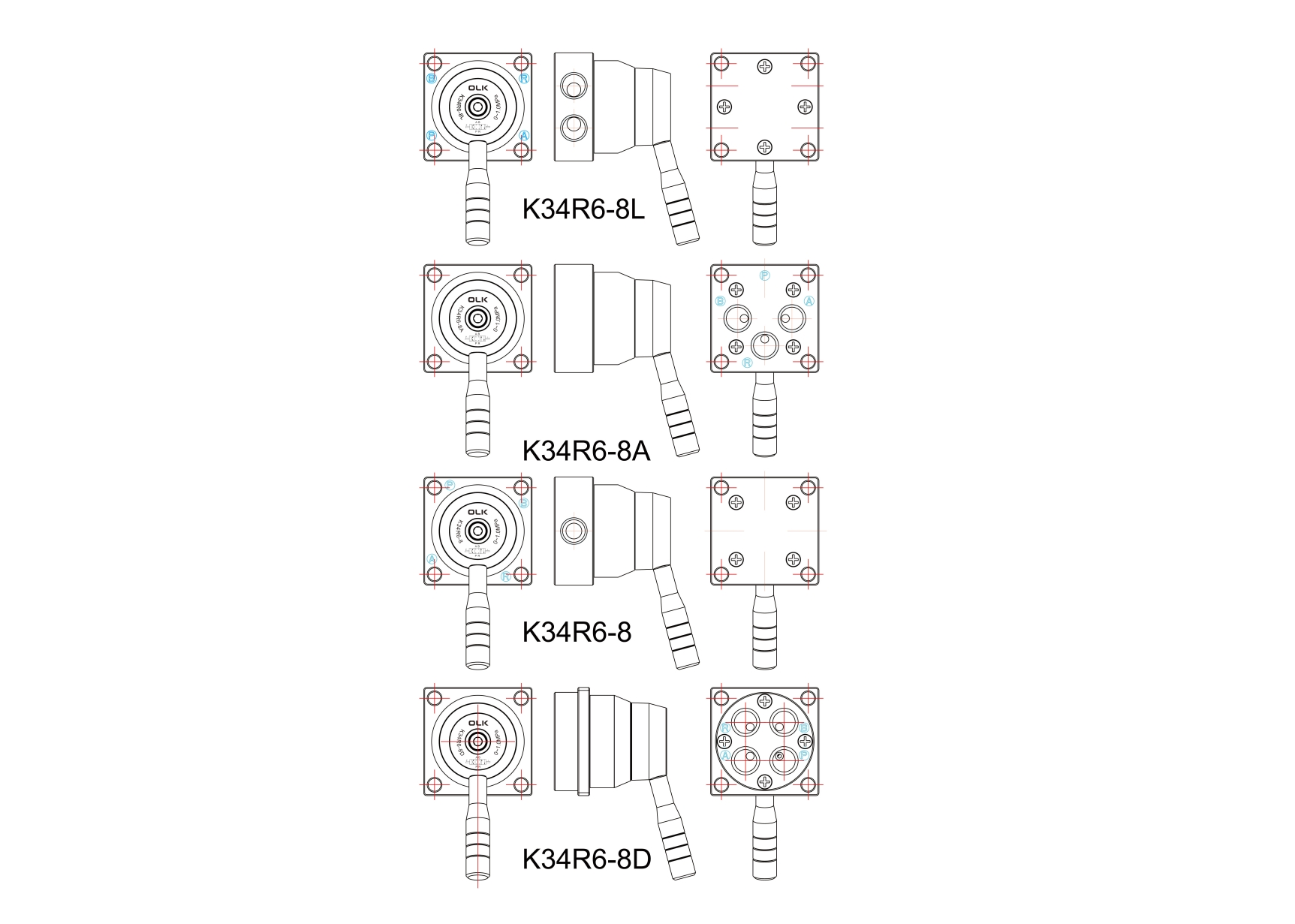

Базаның өлшемдері |
200 сериясы: 62 мм |
|
61,3 мм |
|
74 мм |
|
74 мм |
|
55 мм |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Айналу бұрышы |
105° |
|
Қуатты тұтыну |
≤80Вт (күту режимі≤0,5Вт) |
|
Жүк көтергіштігі |
45кг-65кг |
|
Түс |
Жоғары жылтыр ақ |
|
Көтеру биіктігі |
65см-85см (екінші көтергішпен жабдықтауға болады) |
|
Қашықтан басқару қашықтығы |
50 метр (ашық кеңістік) |
|
Үлгі |
K34R6-8 |
|
|
|
||
|
Жұмыс ортасы |
Ауа (40 мкм-ден астам сүзгі экраны арқылы сүзгілеу) |
|||||
|
Әрекет режимі |
ҚОЛДЫ басқару |
|||||
|
Порт өлшемі |
Кіріс=Шығу=PT1/4 |
|||||
|
Қысым диапазоны |
0,15-0,8 МПа (21-114psi) |
|||||
|
Позиция |
3 позиция 4 жол |
|
|
|
||
|
Қозғалыс қысымы |
‘-10-60℃ |
|||||
|
Дәлелдеу қысымы |
1,5МПа (215psi) |
|||||
