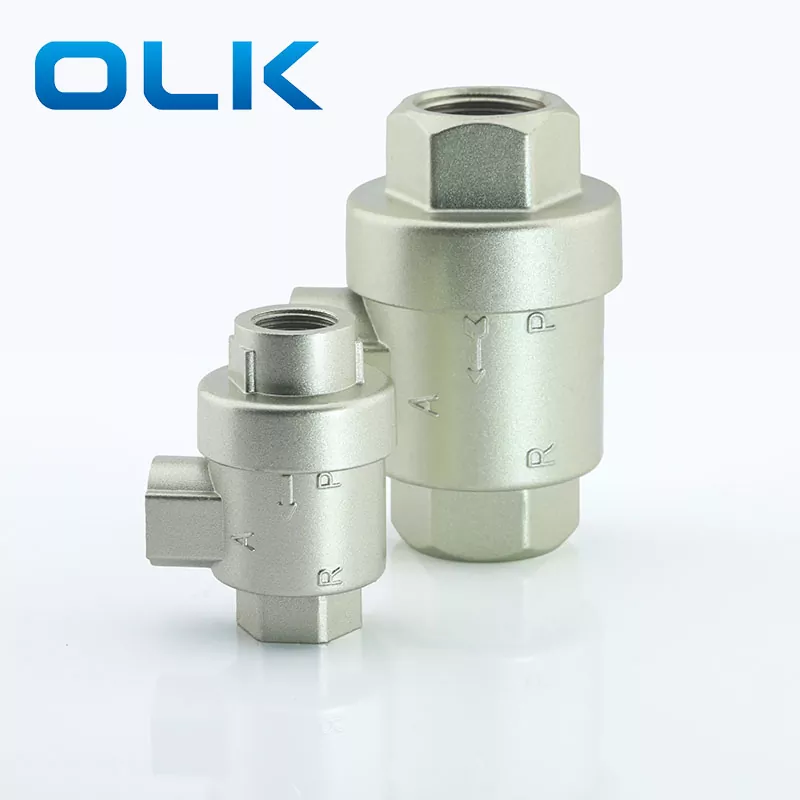

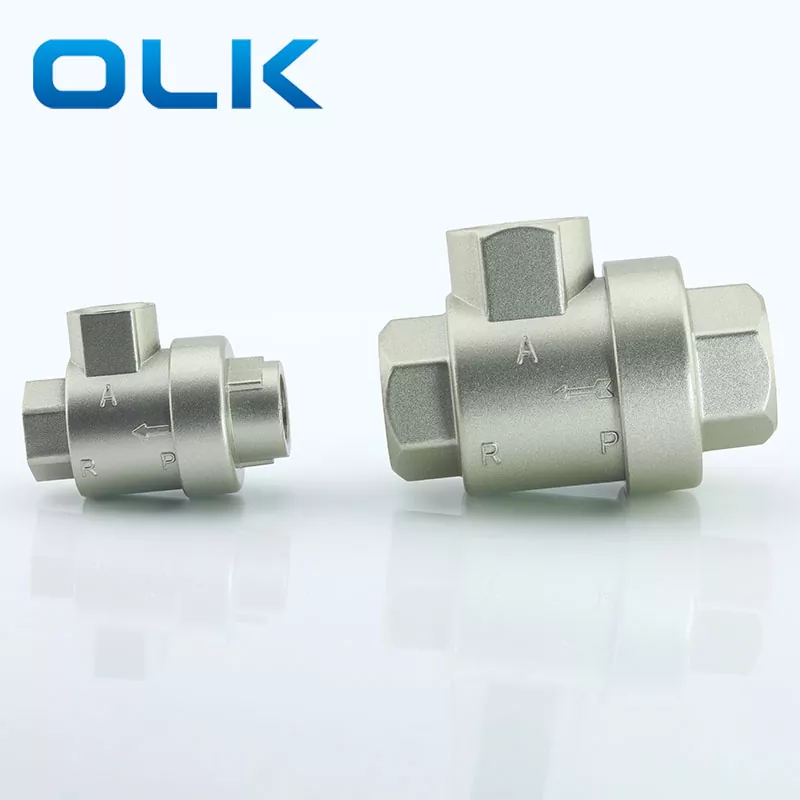

Olk xq жылдам сорғысы клапан - бұл кіріс қысымы белгілі бір мәнге түсіп, розеткадан шығаратын клапан. Су құятын ауа қысымы болған кезде, клапанның өзегі (бір жақты тығыздағыш сақина немесе диафрагма) ашылады, шығыс порты мен шығатын шығатын портты жабады. Су құятын кезде, розетка қысымы кірістіргішті ілмегіне итереді, ал шығатын газды шығару үшін, шығылатын газ шығыс порты арқылы тез кетеді. XQ жылдам сорғысы клапаны бес байланыс өлшемін ұсынады: M5, G1 / 8, G1 / 4, G3 / 8 және G1 / 2.
XQ жылдам сорғысы клапаны пневматикалық компоненттер мен құрылғылар тез зарядталуы керек жағдайларда қолданылады. Егер цилиндр мен бағыттағы клапан арасында орнатылған болса, цилиндр Цилиндрді бағыттаушы клапанның орнына XQ жылдам сору қақпағының орнына шығарады, бұл цилиндрдің қозғалыс жылдамдығын едәуір арттырады. Бұл әсер цилиндр мен клапан арасындағы құбыр ұзақ болған кезде әсіресе байқалады. Егер бағдарлама клапанның шығарылған порты үлкен болса, цилиндр мен клапанның арасындағы жалғасу құбыры қысқа болса, жылдам сорғыш клапанын орнату қажет емес.
Жылдам соруға қол жеткізу үшін жылдам сору клапанының кірісіне қысым жылдам босатылуы керек, сондықтан кіріске кіріп, кірістірілген кіріс (бағыттағыш клапан мен жылдам сору клапаны арасында) кедергісіз болуы керек.
XQ жылдам сорғыш клапанын пайдалану кезінде цилиндрдің жеткілікті жастағы сыйымдылығы бар екеніне көз жеткізіңіз.
| Тапсырыс коды: |
|
| Xq17 | 0600 |

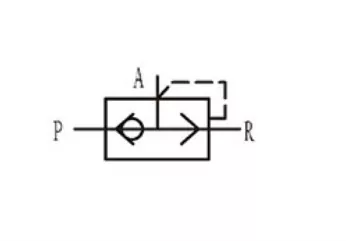

| Үлгі: XQ сериялары 3/2 Жолды жылдам шығару клапанын | Порт мөлшері: |
|
|
0600: G1 / 8 |
|
|
0800: G1 / 4 |
|
|
1000: G3 / 8 |
|
|
1500: G1 / 2 |
|
|
2000: G3 / 4 |
|
|
2500: G1 |
|
Техникалық шарғы |
Порт мөлшері |
Bore (мм) |
Ағын (м³ / мин) |
Тұрақтылық (x10⁴ Циклдері) |
Жұмыс қысымының диапазоны (MPA) |
Жауап беру уақыты (лер) |
|
Xq-m5 |
М5 |
4 |
– |
≥ 200 |
0,12 ~ 1.0 |
≤ 0.03 |
|
Xq170600 |
G1 / 8 |
6 |
≥ 0.3 |
≤ 0.03 |
||
|
Xq170800 |
G1 / 4 |
6 |
≥ 0.9 |
≤ 0.03 |
||
|
Xq171000 |
G3 / 8 |
8 |
≥ 2.5 |
≤ 0.04 |
||
|
Xq171500 |
G1 / 2 |
15 |
≥ 4.5 |
≤ 0.05 |
||
| Xq172000 |
G3 / 4 |
|
|
|
||
| Xq172500 | G1 |
|
|
|
