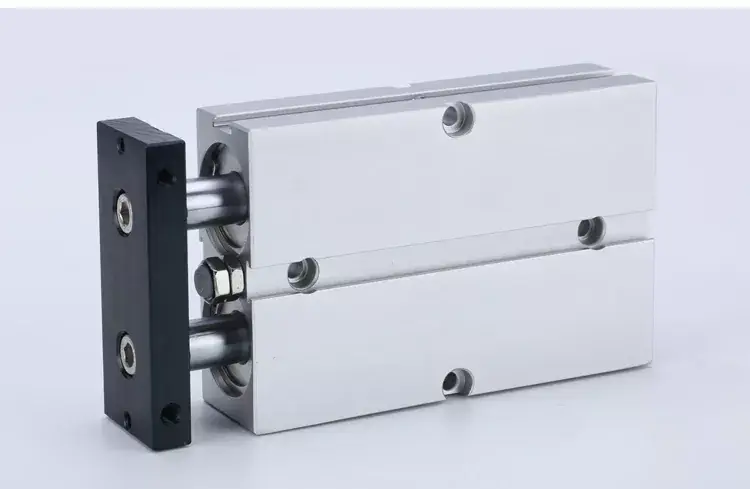

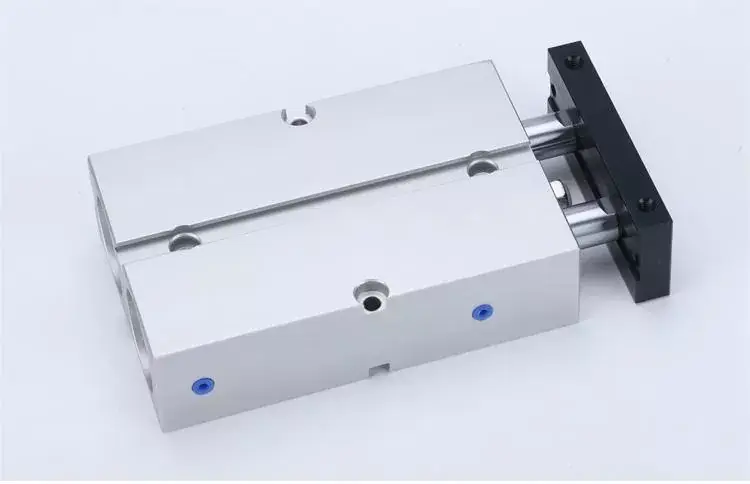

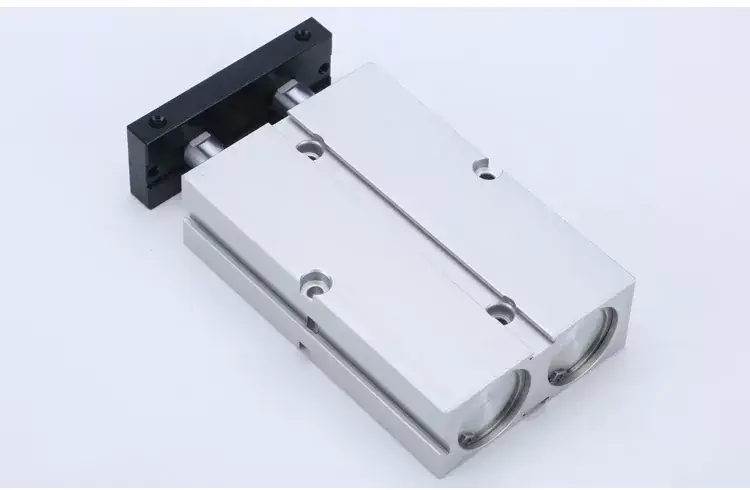

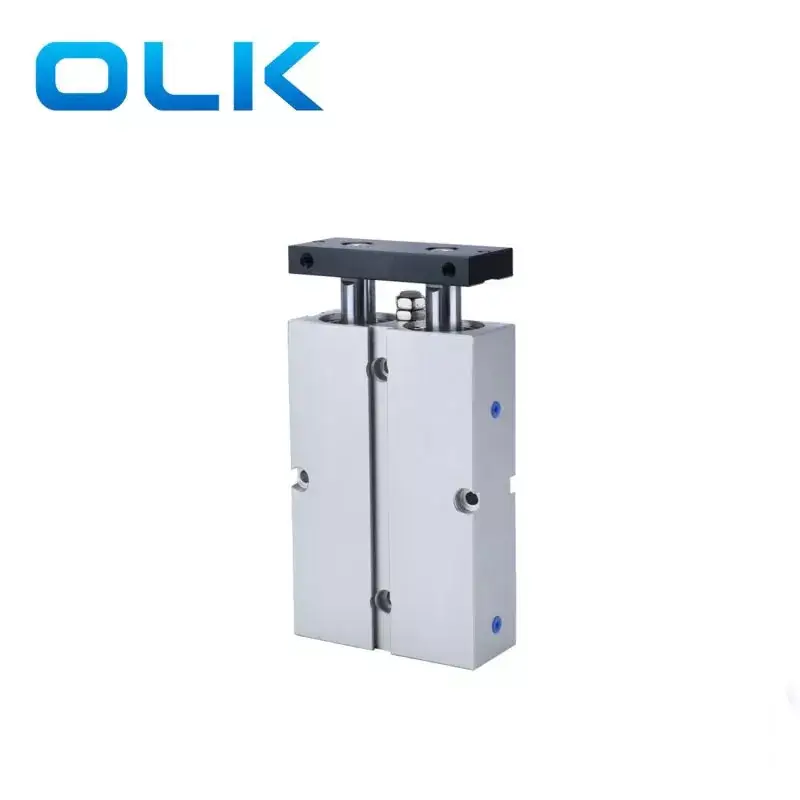

Біздің зауыт TN сериялы қос ось цилиндрін өндіруге мамандандырылған. OLK-дан TN Series қосарлы цилиндрін сатып алуға қош келдіңіздер. Клиенттердің барлық сұранысы 24 сағат ішінде жауап береді. Ouleikai (OLK) TN қос ось цилиндрі бірнеше осьтерді бір уақытта басқаруға мүмкіндік береді, бұл бірнеше осьтерді басқаруға мүмкіндік береді, күрделі қозғалыс жолдары мен көп біліктермен бірлескен жұмыс.
Бірнеше осьтік цилиндрлерді бөлек пайдаланумен салыстырғанда, TN қос осьтері бірнеше қосарланған осьтерді, кеңістікті үнемдейтін осьтерді кеңістікті сақтайтын кірістірілген осьтерді теріңіз.
Олк пневматикалық жеткізушілері дамыған және оңтайландырылған алгоритмдері бар пневматикалық жеткізушілер, энергияны үнемдеуге және энергияны үнемдеуге, энергияны тұтынуды және пайдалану шығындарын азайтуға мүмкіндік береді.
TN қос ось цилиндрінің бекітілген панелі үш жағынан, көп позициялық жүктемені жеңілдетеді. Ол бірнеше осьтерді дәл синхронды басқаруды қамтамасыз етеді, күрделі қозғалыс жолдарында әр осьтің синхронды қозғалысын қамтамасыз етеді.
1. Компания стандарттарына сәйкес келеді.
2. Ғарышты үнемдеу үшін кірістірілген денені орнату.
3

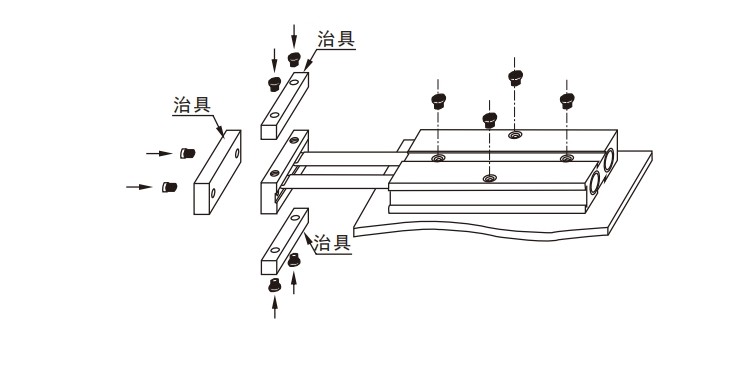

4. Тұрақты табақтың үш жағына тесіктер орнату көп позицияны орнатуға көмектеседі.
5
6. Бұл цилиндрлер сериясы магниттік емес функциялары бар магниттік тіркемелермен стандартты түрде жабдықталған.
|
Бұрақты мөлшері (мм) |
10 |
16 |
20 |
25 |
32 |
|
|
Актерлік режим |
Қос әрекет етті |
|||||
|
Жұмыс орны |
Тазартылған ауа |
|||||
|
Жұмыс қысымы |
0,1-1.0 МПа (14-145psi) |
|||||
|
Дәлелдеу қысымы |
1,5 МПа (215psi) |
|||||
|
Жұмыс температурасының диапазоны |
'-20-70 ℃ |
|||||
|
Жұмыс жылдамдығы ауқымы |
30-500 |
|||||
|
Буферлік режим |
апат жастықшасы |
|||||
|
Қауіпсіз емес дәлдік |
± 0.4 |
± 0.3 |
||||
|
Порт мөлшері |
M5 x 0.8 |
Pt1 / 8 |
||||
Айналмаған дәлдікке сілтеме жасап, цилиндрдің бекітілген тақтайшасы цилиндр толып кеткен күйде болған кезде бұралуы мүмкін.
Қол жетімді жіптердің түрлері NPT және G.
PS: Барлық TN сериялы қос ось цилиндрі магниттері бар.
TN сериялы қос ось цилиндрінің белгісі:
|
Тапсырыс коды |
||||||||
|
Түнер |
- |
20 |
X |
50 |
- |
S |
- |
|
|
Улгі |
|
Белгі мөлшері |
|
соққылау |
|
Магнит |
|
Жіп |
|
Tn: Қос шыбық цилиндрі (қос әрекет), магнит бар толық серия |
|
|
|
|
|
S: магнитпен |
|
Бос: Pt жіп |
|
|
|
|
|
|
|
|
|
Т: NPT жіп |
|
|
|
|
|
|
|
|
|
G: g жіп |
TN сериялы қос ось цилиндрінің стандартты сипаттамасы:
|
Бұрақты мөлшері (мм) |
10 |
16 |
20 |
25 |
32 |
|
|
Актерлік режим |
Қос әрекет етті |
|||||
|
Жұмыс орны |
Тазартылған ауа |
|||||
|
Жұмыс қысымы |
0,1-1.0 МПа (14-145psi) |
|||||
|
Дәлелдеу қысымы |
1,5 МПа (215psi) |
|||||
|
Жұмыс температурасының диапазоны |
'-20-70 ℃ |
|||||
|
Жұмыс жылдамдығы ауқымы |
30-500 |
|||||
|
Буферлік режим |
апат жастықшасы |
|||||
|
Қауіпсіз емес дәлдік |
± 0.4 |
± 0.3 |
||||
|
Порт мөлшері |
M5 x 0.8 |
Pt1 / 8 |
|
|||
Айналмаған дәлдікке сілтеме жасап, цилиндрдің бекітілген тақтайшасы цилиндр толып кеткен күйде болған кезде бұралуы мүмкін.
Қол жетімді жіптердің түрлері NPT және G.
PS: магнит қосылған қос осьтік қосарланған цилиндр.
|
Bore (мм) |
Piston ROD диаметрі (мм) |
Актерлік түрі |
Тиімді аймақ (мм²) |
Ауа қысымы (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Қос әрекет етті |
Итеріңіз |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Итеріңіз |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Қос әрекет етті |
Итеріңіз |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Итеріңіз |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Қос әрекет етті |
Итеріңіз |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Итеріңіз |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Қос әрекет етті |
Итеріңіз |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Итеріңіз |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Қос әрекет етті |
Итеріңіз |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Итеріңіз |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Қос әрекет етті |
Итеріңіз |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Итеріңіз |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
