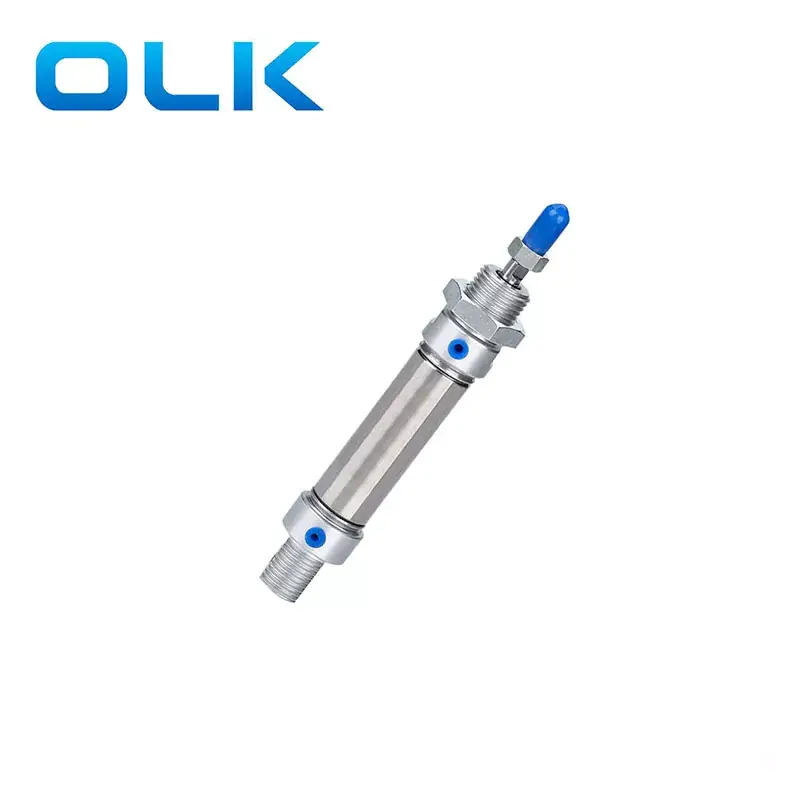

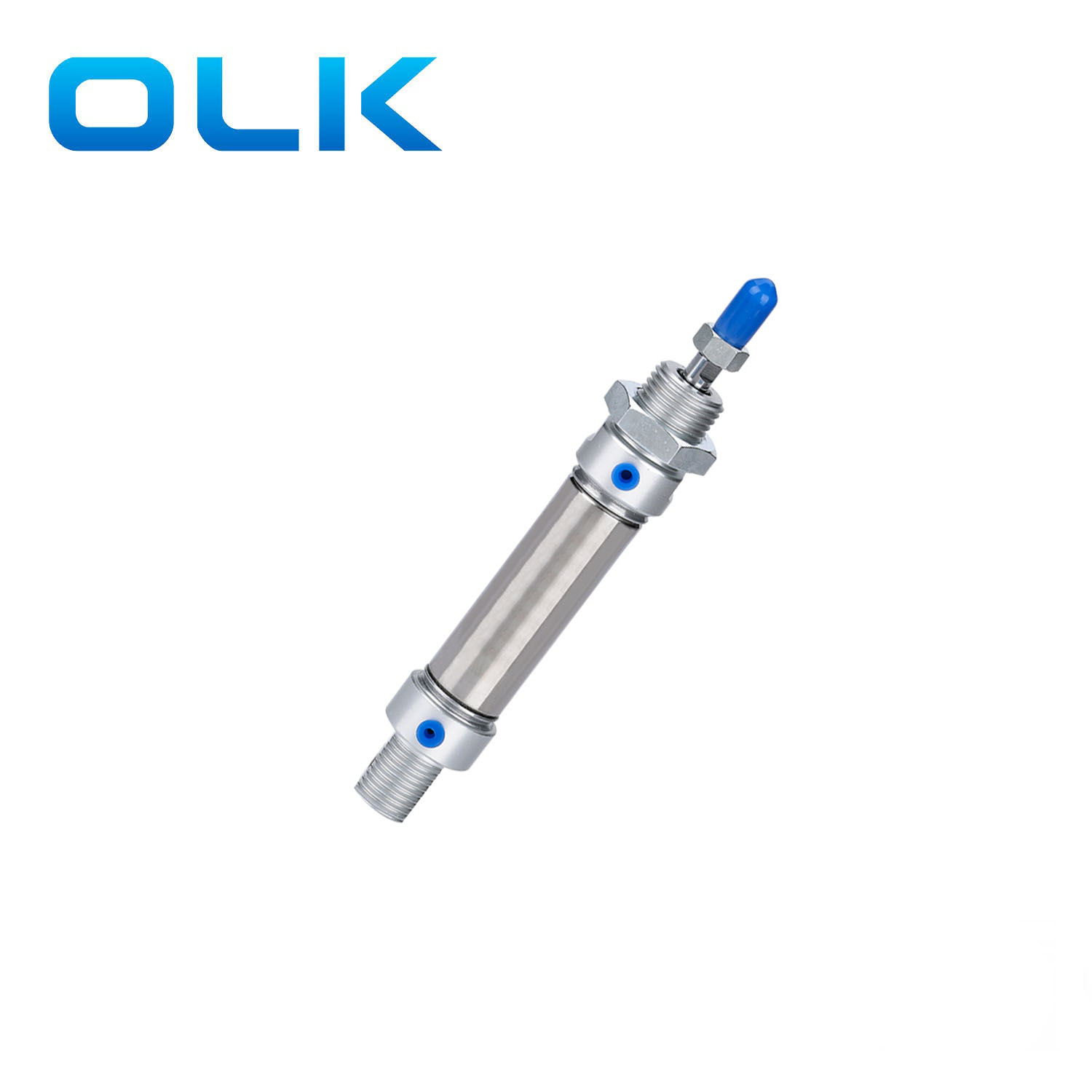

Ouleikai (OLK) MA Тот баспайтын болаттан жасалған шағын цилиндр ультра ықшам және жеңіл дизайнмен ерекшеленеді, бұл өте шектеулі кеңістіктегі қосымшалар үшін қолайлы. Ол жылдам жауап беру уақытын ұсынады, бұл жоғары жиілікті қозғалысты басқаруға мүмкіндік береді. Кішкентай мөлшеріне қарамастан, MA Mini Цилиндрі әлі күнге дейін позициялау дәлдігін қамтамасыз етеді, бұл оны позициялаудың қатаң талаптарына сай сценарийлер үшін қолайлы етеді.
Ол микро-роботтардағы бірлескен бақылау және қозғалтқыш машиналарында қолданылады, бұл роботтардың нақты операцияларын жасау; хирургиялық құралдардың қозғалмалы бөліктерін басқару сияқты шағын медициналық жабдықтардағы қозғалысты бақылау; және зертханалық жабдықтарда үлгілерді өңдеу және орналастыру, эксперименттің тиімділігі мен дәлдігін арттыру сияқты функциялар.
Тот баспайтын болаттан жасалған MA сериялары мини цилиндрі Олк бренді кірістірілген магниттермен бірге келеді және нарықта жақсы орнатылған.
Ouleikai Ma Series Mini Цилиндрдің өнімі Сипаттамасы
· Поршеньді тығыздағышы арнайы екі жақты герметикалық құрылымды қабылдайды, мөлшерде, май сақтау функциясы бар.
· Алдыңғы және артқы қақпақтар цилиндрді қалпына келтірудің әсерін азайту үшін бекітілген әсерлі жастықшалармен жабдықталған.
· Артқы қақпақтардың әр түрлі формалары цилиндр қондырғысын ыңғайлы етеді.
Алдыңғы және артқы қақпақтар тот баспайтын болаттан жасалған цилиндрдің денесіне, сенімді қосылымды қамтамасыз ететін орамалы пакет құрылымы бар. Цилиндрдің денесі жоғары дәлдіктегі тот баспайтын болаттан жасалған, жоғары беріктігі мен коррозияға қарсы тұрақтылықты қамтамасыз етеді.
· Цилиндрлер мен цилиндр қондырғыларының әртүрлі техникалық сипаттамалары тұтынушыларды таңдау үшін қол жетімді.
· Осы сериядағы барлық цилиндрлер магниттермен келеді.
Тот баспайтын болаттан жасалған шағын цилиндрдің белгісі:
| Мама | 20 | X | 50 | _ | S | _ | См | ||
| Үлгі: | Белгі мөлшері | Пульти | Ка? | Артқы қақпақ | Орнату | Жіп түрі | |||
| MA: Mini Цилиндр (қос әрекет) | S: магнитпен | CA: Pivot түрі | Бос: | Бос: пт | |||||
| Mac: шағын цилиндр (қосарлы жастықпен әрекет ету) | См: Дөңгелек түрі | Көм | T: NPT | ||||||
| MSA: Mini Цилиндр (бірыңғай есепке алу) | U: Жазық түрі | Sdb | G: g | ||||||
| MTA: шағын цилиндр (біртұтас актерлік тартқыш) | Лб | ||||||||
| Жо ... | 20 | X | 50 | _ | 20 | S | _ | ||
| Үлгі: | Белгі мөлшері | Пульти | Реттелетін инсульт | Ка? | Орнату | Жіп түрі | |||
| MA: Mini Цилиндр (қос әрекет) | 10: 10мм | S: магнитпен | Бос: | Бос: пт | |||||
| MacD: Mini Цилиндр (жастықшасы бар қос род) | 20: 20мм | Көм | T: NPT | ||||||
| MAN: MINI цилиндрі (реттелетін инсульт) | 30: 30 мм | Лб | G: g | ||||||
| Macj: Maci Цилиндр (жастықпен реттелетін инсульт) | 40: 40мм | ||||||||
| 75: 75мм | |||||||||
| 75: 75мм | |||||||||
| 100: 100 мм | |||||||||
| Мама | 20 | X | 50 | _ | S | _ | U | ||
| Үлгі: | Белгі мөлшері | Пульти | Ка? | Алдыңғы қақпақ | Жіп түрі | ||||
| Mar: Mini Цилиндр (екі есе жастықпен әрекет ету) | S: магнитпен | F: алдыңғы бекітілген түрі | Бос: пт | ||||||
| U: Жоғары деңгейлі түрі | T: NPT | ||||||||
| G: g | |||||||||
|
Бұрақты мөлшері (мм) |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
|||
|
Актерлік режим |
Қос әрекет етті |
|||||||||
|
Бірыңғай әрекет ету |
||||||||||
|
Тапсырыс коды |
Актерлік режим |
|||||||||
|
Жұмыс қысымы |
Қос әрекет: 0,1-1,0 МПа (15-145psi) |
|||||||||
|
Бірыңғай актерлік: 0.2-1,0 МПа (28-145psi) |
||||||||||
|
Дәлелдеу қысымы |
1,5 МПа (215psi) |
|||||||||
|
Жұмыс температурасының диапазоны |
'-20-70 ℃ |
|||||||||
|
Жұмыс жылдамдығы ауқымы |
Қосарланған әрекет: 30-800 мм / с Бірыңғай актерлік: 50-800мм / с |
|||||||||
|
Буферлік режим |
Mac.Macd, Macj Series: Реттелетін жастық / басқа сериялар: апат жастықшасы |
|||||||||
|
Порт мөлшері |
M5x0.8 |
Pt1 / 8 |
Pt1 / 2 |
|||||||

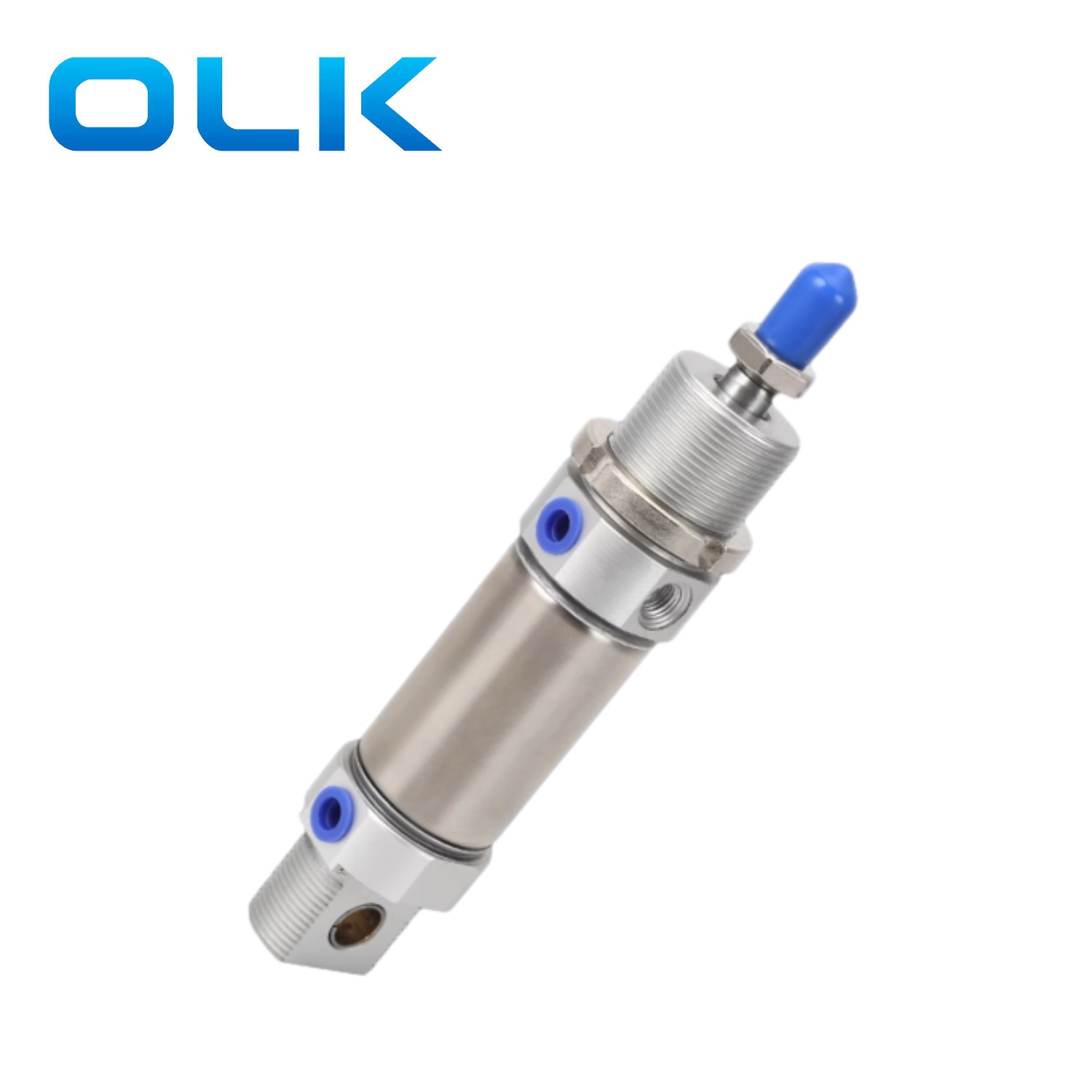

Ma vs mi mi mi mii Цилиндрмен салыстыру:
|
Улгі |
Тот баспайтын болаттан жасалған мини цилиндр
|
Ми тот баспайтын болаттан жасалған мини цилиндр
|
| U: Жоғары деңгейлі түрі | 16--32мм | 8---25 мм |
| Құрылым | Тығыз | Стандарт |
| Стандарт | ARTAC стандарты | ISO6432 |
| Магнит | магниттік датчиктермен үйлесімді магнитпен | магнитсіз |

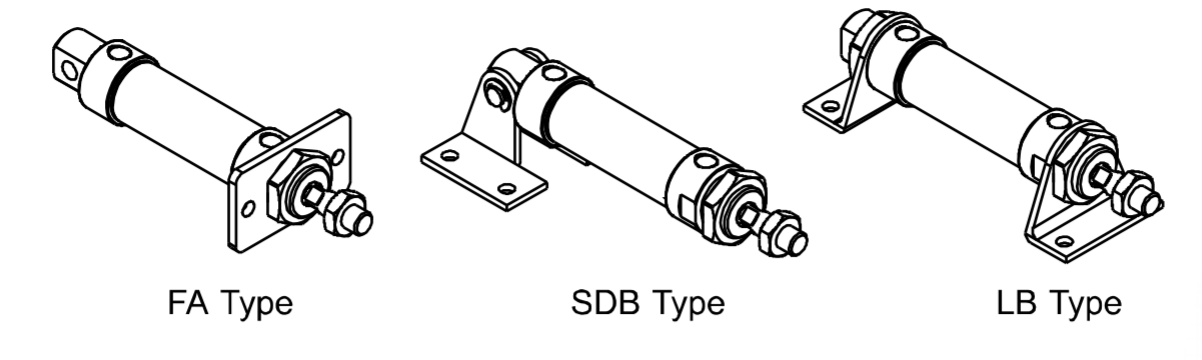

| Қосымша бекіту керек-жарақтары |
Fa, sdb, lb
|
LB, FA, SDB, TC
|

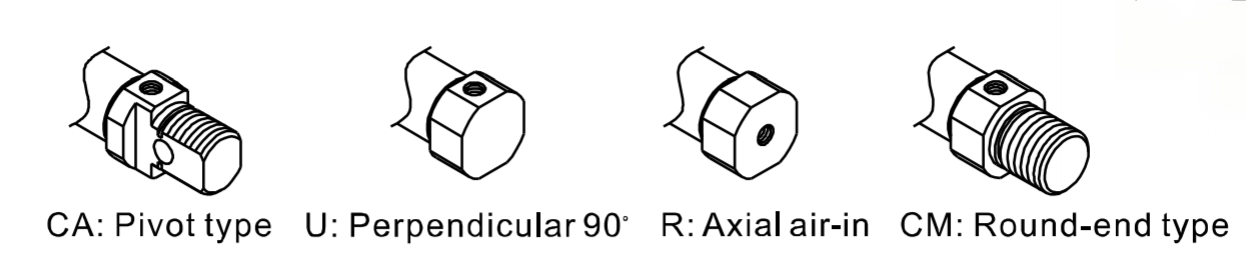

| Қосымша қақпақтар |
Ca, u, см
|
Ca, u, r, см
|
