Цилиндрдің магниттік қосқышы ауа цилиндрлі инсультінің орнын анықтау үшін қолданылады, инсультураның клапандары немесе инсульт сөрелері немесе инсульт кронштейндері, ал инсультураның екі жағынан да, поршеньді таяқшаның соңында, оны қолдануды жеңілдетеді және ықшамдауды жеңілдетпейді. Жоғары сенімділік, ұзақ қызмет мерзімі, арзан, шығындар және қысқыштық жауап уақыты, демек, ол кеңінен қолданылады.
OLK пайдалану кезінде ұсынылған кезде, цилиндрдің магниттік қосқышын мықты магнит өрістері бар құрылғылардың жанында орнату керек. Магниттік қосқыштармен жабдықталған екі пневматикалық цилиндрлер параллель қозғалса, магниттік кедергілердің алдын алу үшін қашықтық 40 мм-ден асуы керек. Магниттік қосқыштың орналасуының орнын үнемі тексеріп отыру керек.
· Интеллектуалды сезу
· Магниттік тұрақтылық, сезімтал индукция
· Орнату оңай, оны цилиндрдің инсульт бойымен кез-келген жағдайда орнатуға болады
|
Улгі |
Cs1-f |
CS1-in |
Cs1-j |
CS1-S |
Cs1-g |
D-A93 |
D-A73 |
D-Z73 |
D-A54 |
|
Қолданылатын цилиндрлер |
SC / Mal / Ma |
SC / Mal / Ma |
SDA / TDA / TN |
Жамандық / менің |
SDA (ойық) |
Су (SMC) |
CQ2B (SMC) |
Cxs (SMC) |
|
|
Орнату әдісі |
Родтарды байлау / сақина белдіктері |
Родтарды байлау / сақина белдіктері |
Бақылау |
Болдырмады |
Бақылау |
Бақылау |
Бақылау |
Бақылау |
Бақылау |
|

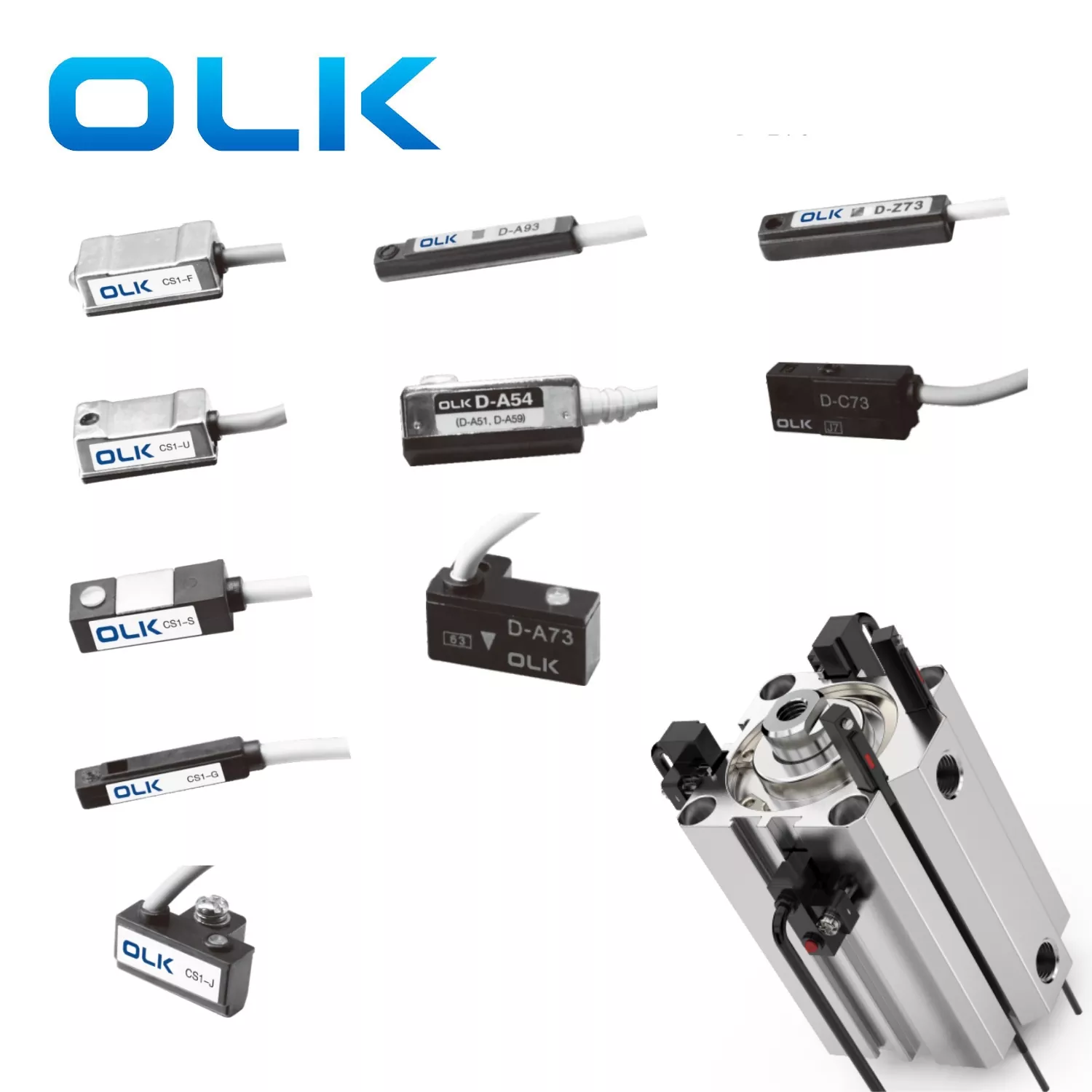

Фотосурет |
|
|
|
|
|
|
|
|
|
|
Цилиндрді қолдану диаграммасы |
|
|
|
|
|
|
|
|
|
|
Құрылым өлшемінің диаграммасы |
|
|
|
|
|
|
|
|
|
|
Ауыстыру түрі |
Әдетте ашық |
Әдетте ашық |
Әдетте ашық |
Әдетте ашық |
Әдетте ашық |
Әдетте ашық |
Әдетте ашық |
Әдетте ашық |
Әдетте ашық |
|
Сенсорлық түрі |
REED қосқышы |
REED қосқышы |
REED қосқышы |
REED қосқышы |
REED қосқышы |
REED қосқышы |
REED қосқышы |
REED қосқышы |
REED қосқышы |
|
Жұмыс кернеуі |
5-240V DC / AC |
5-240V DC / AC |
5-240V DC / AC |
5-240V DC / AC |
5-240V DC / AC |
5-240V DC / AC |
5-240V DC / AC |
5-240V DC / AC |
5-240V DC / AC |
|
Max коммутация тогы |
100МА (Макс) |
100МА (Макс) |
100МА (Макс) |
100МА (Макс) |
100МА (Макс) |
100МА (Макс) |
100МА (Макс) |
100МА (Макс) |
100МА (Макс) |
|
Максималды байланыс сыйымдылығы |
10w (MAX) |
10w (MAX) |
10w (MAX) |
10w (MAX) |
10w (MAX) |
10w (MAX) |
10w (MAX) |
10w (MAX) |
10w (MAX) |
|
Ішкі қуатты тұтыну |
Ештеме |
Ештеме |
Ештеме |
Ештеме |
Ештеме |
Ештеме |
Ештеме |
Ештеме |
Ештеме |
|
Кернеудің төмендеуі |
MAX 2.5V @ 10MA DC |
MAX 2.5V @ 100ma DC |
MAX 2.5V @ 100ma DC |
MAX 2.5V @ 10MA DC |
MAX 2.5V @ 10MA DC |
MAX 2.5V @ 40ma DC |
MAX 2.5V @ 10MA DC |
MAX 2.5V @ 40ma DC |
MAX 2.5V @ 40ma DC |
|
Ағып кету тогы |
|
|
|
|
|
Макс 10ww |
|
Макс 10ww |
Макс 10ww |
|
Индикатор шамы |
Қызыл жарық диоды |
Қызыл жарық диоды |
Қызыл жарық диоды |
Қызыл жарық диоды |
Қызыл жарық диоды |
Қызыл жарық диоды |
Қызыл жарық диоды |
Қызыл жарық диоды |
Қызыл жарық диоды |
|
Кабель |
2.8φ, 2С, сұр майға төзімді ПВХ |
2.8φ, 2С, сұр майға төзімді ПВХ |
2.8φ, 2С, сұр майға төзімді ПВХ |
2.8φ, 2С, сұр майға төзімді ПВХ |
2.8φ, 2С, сұр майға төзімді ПВХ |
2.8φ, 2С, сұр майға төзімді ПВХ |
2.8φ, 2С, сұр майға төзімді ПВХ |
2.8φ, 2С, сұр майға төзімді ПВХ |
2.8φ, 2С, сұр майға төзімді ПВХ |
|
Сезімталдық |
|
|
|
|
60 Гаусс |
60 Гаусс |
60 Гаусс |
60 Гаусс |
60 Гаусс |
|
Максималды ауыстыру жиілігі |
200 Гц |
200 Гц |
200 Гц |
200 Гц |
- |
– |
- |
– |
- |
|
Жұмыс температурасы |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Соққыға қарсы тұрақтылық |
30г |
30г |
30г |
30г |
30г |
30г |
30г |
30г |
30г |
|
Дірілге төзімділік |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Қорғау бағасы |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Қорғаныс тізбегі |
Ештеме |
Ештеме |
Ештеме |
Ештеме |
Ештеме |
Ештеме |
Ештеме |
Ештеме |
Ештеме |
|
Улгі |
SU-10 |
Су-12 |
SU-15 |
Су-16 |
Су-18 |
TCS1-F |
|
Қолданылатын цилиндрлер |
Su32 |
Su32 / 40/50 |
Сондай-ақ |
Su80/11 12 |
|
Жақша |
|
Орнату әдісі |
Бақылау |
Бақылау |
Бақылау |
Бақылау |
Бақылау |
Бұрау |
|
Бірлік |
ДК |
ДК |
ДК |
ДК |
ДК |
ДК |
|
Улгі |
Ма-16 |
Ма-20 |
Ма-25 |
MA-32 |
Ма-40 |
Мал-16 |
Мал-20 |
Мал-25 |
Мал-32 |
Маль-40 |
|
Бірлік |
ДК |
ДК |
ДК |
ДК |
ДК |
ДК |
ДК |
ДК |
ДК |
ДК |
1: Тот баспайтын болаттан жасалған zip байланыстарымен қауіпсіз
2: тартқыш шыбыққа бекітілген
3: Орнату ұясынан тікелей орнатыңыз
4: теміржол қондырғысы
Магниттік қосқыштарға қатысты сақтық шаралары
2 сымды қосқыштарды қысқа тұйықтамаңыз.
2 сымды магниттік қосқыштар өте төмен қарсылыққа ие. Оларды тікелей қуатқа қосу қысқа тұйықталуға әкеліп соғады және қосқышты күйдіреді.
· Сымдар полярлығын тексеріңіз.
2 сымды қосқыштар дұрыс полярлықпен байланысты болуы керек. Өшірілген сымдар сигнал шамының қосылмауы мүмкін.
3 сымды қосқыштар дұрыс салынуы керек немесе олар зақымдалуы мүмкін.
· Үлкен индуктивті жүктемелерге тікелей қосылмаңыз.
Моторлар немесе үлкен соленоидты клапандар сияқты үлкен жүктемелер ток болып, коммутаторды жояды. Кернеу мен ток тұрақты және таза екеніне көз жеткізіңіз.
· Күшті магнит өрістері мен металл фишкалардан аулақ болыңыз.
Бұл сезімталдықты азайтып, жалған сигналдарды немесе сәтсіздікке әкелуі мүмкін. Мықты магниттік орталар үшін осы пайдалануға арналған арнайы магниттік қосқыштарды қолданыңыз.
· Қасірет ортасында қолданбаңыз.
Сенсордың басы шайырдан жасалған. Су, химиялық заттардан немесе теңіз суынан аулақ болыңыз, бұл оны сындыруға немесе ісінуіне әкелуі мүмкін.
· Күтіммен жұмыс.
Магниттік қосқыштар нәзік. Сақтау, тасымалдау және орнату кезінде әсерінен, тартып, өрескел өңдеуден аулақ болыңыз.
2 сымның электронды қосқыштарындағы ағып кетеді.
Бұл қосқыштарда кішкене ағып кету тогы бар. Жалған сигналдарды болдырмас үшін жүктеме басталу тогының ағып кету тоғысынан жоғары екеніне көз жеткізіңіз. 3 сымды қосқыштардың ағып кетуі немесе ағып кетпейтін механикалық қосқыштарды қолданыңыз.
Басқа арнайы жағдайлар үшін, қолданар алдында кеңесіңіз.
Дұрыс пайдаланбаудан зақымданудан немесе жоғалтуды болдырмау үшін OLK командасына хабарласыңыз.
Магниттік қосқыш қалай қолданылады?
Магнитті қосқыштарды сигналдарды жіберу үшін PLC, рело, эстафеталармен және басқа контроллерлермен бірге қолдануға болады.
Магниттік қосқыштардың қандай сақтық шаралары бар?
Магниттік қосқыштарды пайдаланған кезде қуат көзін қысқа тұйықтамаңыз.
Магниттік қосқыш дегеніміз не?
Байланыс емес магниттік коммутатор контакт түрінен өзгеше жұмыс істейді. Ол магниторлық, электронды бөлшектердің орнына электронды компоненттерді қолданады, олардың ішінде механикалық бөлшектердің орнына, қосқыштар сияқты. Сондықтан бұл қатты күйде немесе электронды магниттік қосқыш деп те аталады. Ол соққыға және дірілге қарсы тұрақтылыққа ие және оның өмір сүру ұзақтығы тұрақты.
|
Цилиндрлер үшін екі позицияны анықтау әдістерін салыстыру |
||
|
Анықтау тәсілі |
|
тән |
|

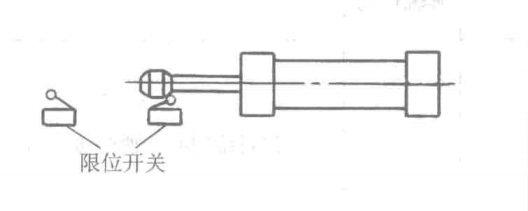

Шектеу қосқышы: шектеулі қосқыштар поршеньді өзек алдындағы соқтығысу блоктарымен орнатылған. Шектеулі ауыстырып-қосқыштың түрінде Piston ROD-де соқтығысу блоктары орнатылады, ал шекті қосқыштар поршеннің қозғалыс инсультін анықтауға арналған поршеньді қозғалыстың қозғалыс соққысының екі жағында орнатылады (мысалы, жол жүру қосқышы және механикалық клапандар). Бұл байланыс қосқышы. |
|
1) дизайн, монтаждау, күйге келтіру және техникалық қызмет көрсетудің жүктемесі үлкен. 2) Орнату орны үлкен 3) шығындар жоғары. 4) егер дұрыс пайдаланылмаса, өмір сүру ұзақтығы қысқа. 5) магнит өрістеріне әсер етпейді |
|

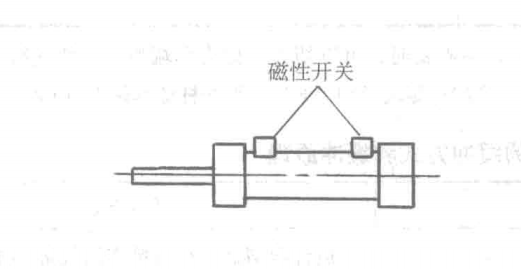

Магниттік коммутатор: магниттік қосқыш түрі - ауа цилиндрінің қозғалысы соққыларын анықтау үшін цилиндрдің корпусындағы екі магниттік қосқышты тікелей орнатыңыз. Бұл байланыс емес. |
|
1) дизайн және орнату уақытын өте үнемдеу, жөндеу оңай 2) Шағын монтаж кеңістігі 3) Тіркемелері аз, шығыны азаяды. 4) оның жоғары сенімділігі, ұзақ қызмет ету мерзімі және әрекет позицияларының жақсы қайталануы бар. Механикалық әсердің зақымдануы проблемасы жоқ, және оның шаңы, суы және майға төзімділігі бар. 5) Электр пневматикалық бірлескен бақылауға қол жеткізу оңай 6) Магниттік шараларды мықты магнит өрістерінде қабылдау керек |
